芯片分享之X5045PI性能介绍

产品特征：

这些器件将四种常用功能（上电复位控制、看门狗定时器、电源电压监控和块锁定保护串行 EEPROM 存储器）集成在一个封装中。这种组合降低了系统成本、减少了电路板空间需求并提高了可靠性。

器件通电后会激活上电复位电路，该电路会使 RESET/RESET 保持一段时间有效。这使得电源和振荡器在处理器执行代码之前能够稳定下来。看门狗定时器为微控制器提供了独立的保护机制。当微控制器未能在可选的超时间隔内重启定时器时，器件会激活 RESET/RESET 信号。

用户可以从三个预设值中选择间隔。一旦选择，即使重新上电，间隔也不会改变。器件的低 V CC检测电路可保护用户系统免受低压情况的影响，并在 V CC低于最小 V CC跳变点时复位系统。RESET/RESET 一直有效，直到 V CC恢复到正常工作水平并稳定下来。提供四种行业标准 VTRIP阈值，但 Intersil 独特的电路允许重新编程阈值以满足定制要求，或针对需要更高精度的应用进行微调。

该器件的存储器部分是一个 CMOS 串行 EEPROM 阵列，具有 Intersil 的块锁保护功能。该阵列内部组织为 512 x 8。该器件具有串行外设接口 (SPI) 和软件协议，允许在简单的四线总线上运行。该器件采用 Intersil 专有的 Direct Write™ 单元，提供至少 100,000 次写入和至少 100 年的数据保留时间。

芯片正面图（仅供参考）

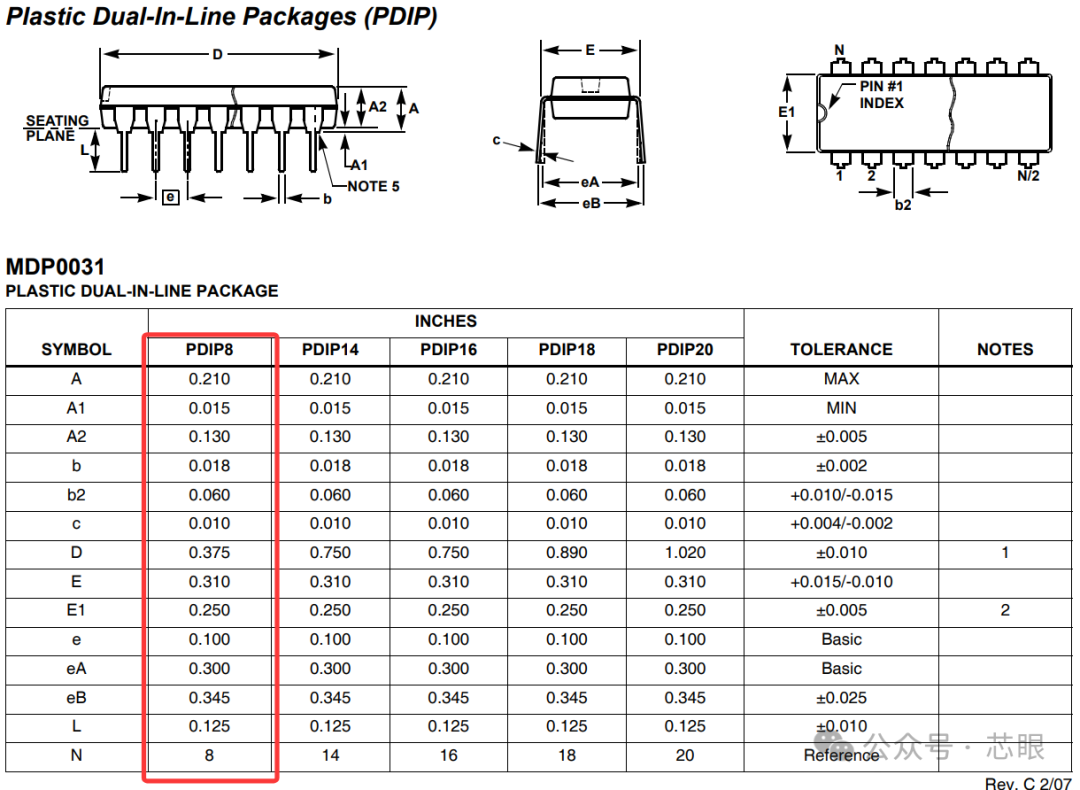

芯片尺寸图

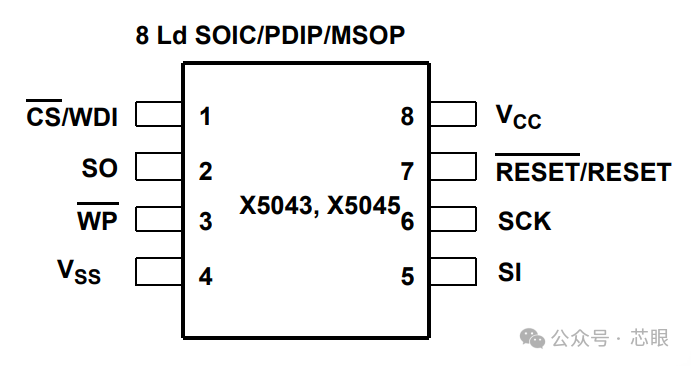

芯片管脚图

管脚功能介绍

应用电路

相关性能验证：

一、验证EEPROM功能：查空、编程、校验

验证方法：采用相关烧录器即可验证

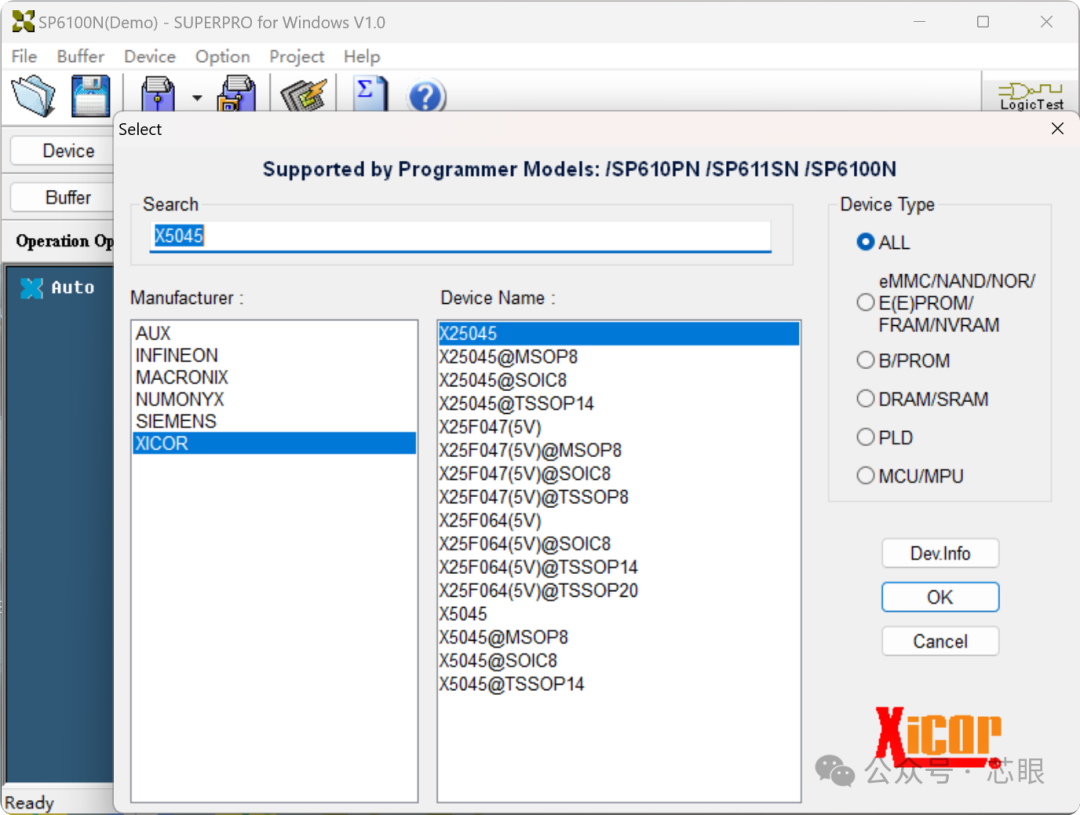

示例：使用西尔特6100N烧录器进行烧录验证

二、验证 VTRIP阈值：

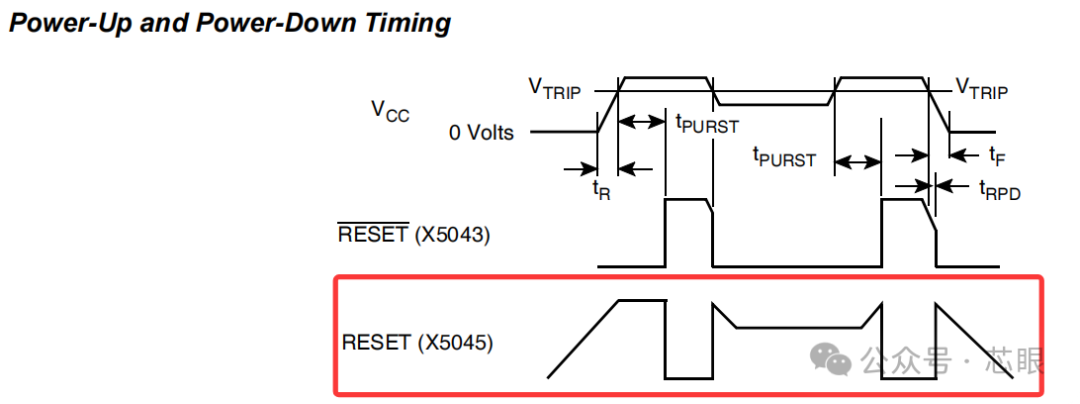

复位时序：

验证方法：根据应用电路及复位时序

1. CS/WD、WP脚置低电平，VCC引脚电压从0V逐渐增加至VTRIP＜4.25V时，此过程RESET脚电压随VCC脚电压增加而增加。当VCC引脚电压为4.25V≤VTRIP≤4.5V时，经过TPURST时间（100ms-400ms）后RESET脚电平由高变低。
2. 当VCC引脚电压为4.5V＜VTRIP≤5.5V时，RESET脚保持低电平状态。

需要注意的是：在实际测试过程中，往往采用0V到VTRIP的脉冲电压进行测试，若该型号是其他型号（如X5045PZ-2.7A）翻新而来，经过上述验证并不能验证出差异性，因此建议采用4.25V到4.5V的脉冲电压，从而避免是其他型号翻新的可能性。
