深入浅出IIC协议 - 从总线原理到FPGA实战开发 -- 第一篇：I2C总线协议深度解剖

第一篇：I2C总线协议深度解剖

副标题 : 两根线如何征服千亿设备？详解硬件工程师必须掌握的通信奥义

---

1. 为什么I2C仍是嵌入式经典？

1.1 总线拓扑的哲学

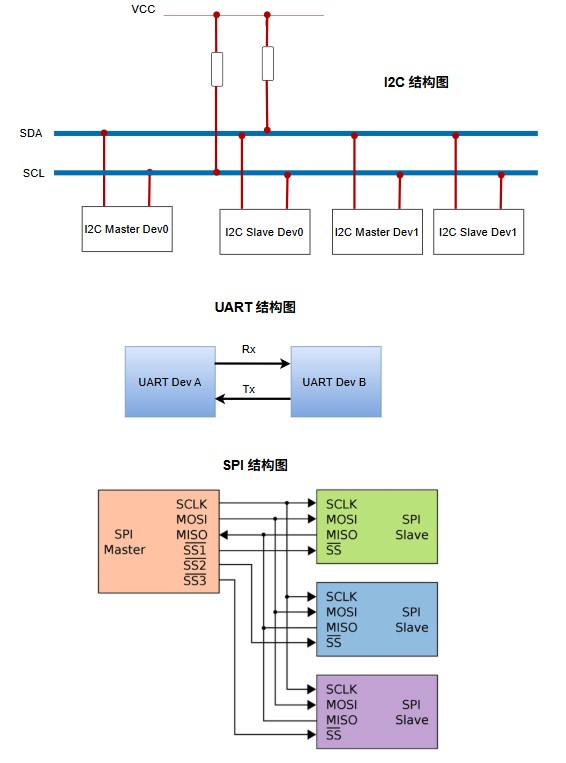

拓扑对比图

SPI需4线+N片选 vs I2C仅2线级联
UART点对点 vs I2C多主从架构

成本控制实例 ：某智能手表传感器模组布线成本节省37%

1.2 技术演进时间线

• 1982~2023关键节点 ：

年份	事件	速率提升
1982	Philips发布初版标准	100kHz
1998	专利开放引发生态爆发	400kHz
2007	加入高速模式(HS-mode)	3.4MHz
2014	最新版UM10204规范	5MHz

1.3 当代应用场景

• 工业领域 ：PLC模块中的板载温度传感器链
• 消费电子 ：手机摄像头模组的控制总线

---

2. 物理层核心机制

2.1 电气特性深度解析

• 开漏输出原理 ：
  电路中仅使用一个N沟道晶体管。晶体管的漏极直接输出，没有连接到电源电压。工作原理：当晶体管导通（开启）时，输出端接近地线；当晶体管关闭时，输出端是悬空的，需要外部上拉电阻连接到高电平，以确保输出端能够达到高电平状态。
  优点：简化了驱动电路，方便与不同电压的电路接口，常用于I2C等总线通信协议中。
  缺点：输出高电平时依赖外部上拉电阻，对电路的设计提出了额外要求；输出电流能力较弱。

• 为何需要上拉电阻？避免总线"锁死"的数学证明

• 上拉电阻计算黄金公式 ：

  Rp(min) = (VDD - VOL(max)) / IOL  Rp(max) = tr / (0.8473 × Cb)  其中：  tr = 上升时间（规范要求<1μs@100kHz）  Cb = 总线总电容（包括线路+器件引脚）

• 实例计算：当VDD=3.3V, Cb=200pF时，Rp取值区间

2.2 地址扩展的演进

• 7位 vs 10位寻址对比表 ：

特性	7位地址	10位地址
设备数量	112个	1008个
首字节格式	0bAAA AAAA R/W	0b1111 0AX R/W
典型应用	传感器	大型存储阵列

---

3. 协议层关键时序

3.1 起止信号的时间密码

• 时序参数规范表 ：

参数	标准模式	快速模式	单位
tSU:STA	4.7	0.6	μs
tHD:STA	4.0	0.6	μs
tSU:STO	4.0	0.6	μs

• 常见设计错误 ：
  案例1：FPGA主频过高导致tSU:STA不满足
  案例2：未考虑线延迟引发的建立时间违例

3.2 ACK/NACK应答机制

• 从机响应流程图 ：

  Master发送字节 → 释放SDA → 从机在第9时钟拉低SDA → Master检测ACK

• NACK的三种含义 ：

1. 从机地址不匹配
2. 写入时从机寄存器不可写
3. 读取时主机应终止传输

3.3 时钟拉伸(Clock Stretching)

• 典型应用场景 ：
  低速从机（如EEPROM）的数据准备期
  安全芯片的加密计算耗时阶段
• Verilog处理代码片段 ：

  always @(posedge scl) begin  if (slave_busy)  scl_out <= 1'bz;  // 释放SCL线  else  scl_out <= scl_gen;  end

4. I2C 协议时序要求

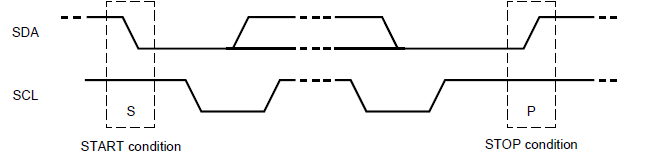

4.1 I2C传输开始结束时序
SCL: 高电平
SDA: 高电平 -> 低电平 传输开始
低电平 -> 高电平 传输结束

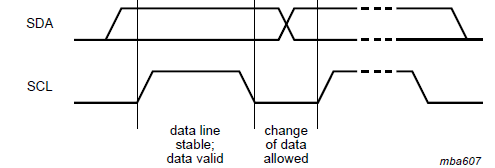

4.2 I2C有效数据时序
SCL：高电平时，SDA保持不练
SDA： SCL低电平时，SDA允许变化

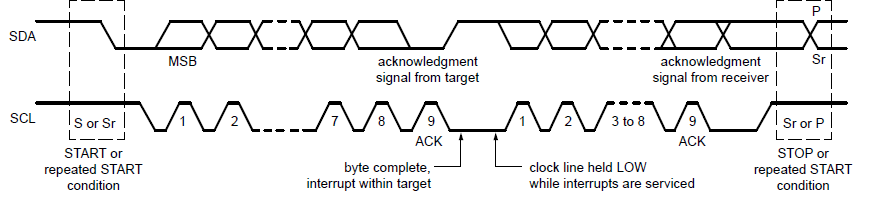

4.3 I2C数据传输时序
Byte format: MSB first

配套资源

1. I2C协议检查表 （PDF下载）：包含22个关键参数速查表
2. I2C 协议 2021版本 ：62页完整I2C协议
