WT3207 是一款高效率的 PWM 升压控制装置 IC。以下是基于该芯片实现 12V 升 20V、24V 且输出电流 4A 的应用相关信息：
芯片特性：
宽输入电压范围：5V 至 36V，适用于多种不同的输入电压场景，对于 12V 的输入电压完全适用。
高效率：效率可高达 95%，这意味着在能量转换过程中损耗较低，能够有效减少发热，提高能源利用率，对于需要较大输出电流的应用非常重要。
外置 MOS 驱动：强大的输出驱动器允许 WT3207 驱动大型外部 MOSFET，可满足高功率输出的需求，便于实现 4A 的输出电流。
其他特性：具有 330kHz 的振荡器频率、PWM 电流模式控制、低电流关断模式（1uA）、可编程欠压锁定、采用 SOP-8 封装以及温度保护等功能，这些特性使得芯片在各种工作条件下都能稳定、可靠地运行。
电路设计要点：
输入滤波电路：在 12V 输入端口处连接适当的滤波电容，如一个 100μF 的电解电容和一个 0.1μF 的陶瓷电容并联。电解电容用于滤除低频纹波，陶瓷电容用于滤除高频噪声，以减少输入电压的波动，为芯片提供稳定的电源。
升压电路：根据 WT3207 的数据手册，选择合适的电感值和电容值来配合芯片工作。电感是升压电路的关键元件，其值的选择要根据输出电压、输出电流和开关频率等因素来确定。对于 4A 的输出电流，建议选择电感值在 10μH 到 33μH 之间、额定电流大于 4A 的功率电感。电容则用于输出滤波和平滑电压，在输出端可以使用一个 470μF 的电解电容和一个 0.1μF 的陶瓷电容并联。
反馈电路：WT3207 具有反馈引脚（FB），通过连接一个电阻分压网络到输出端，将输出电压反馈到芯片内部，以便芯片根据反馈电压调整输出。例如，如果要将输出电压稳定在 20V 或 24V，需要根据芯片的反馈电压要求和所选的电阻分压比例来计算电阻值。
MOSFET 选择：由于需要输出 4A 的电流，所以要选择合适的外置 MOSFET。MOSFET 的参数包括漏极电流、栅极阈值电压、导通电阻等，要根据实际的工作电流和电压来选择，并且要确保其能够承受电路中的功率损耗和热应力。
PCB 布局注意事项：
电源路径：输入和输出的电源线路要尽量宽，以降低线路电阻和电压降。同时，要避免输入和输出线路之间的交叉和干扰，防止因线路之间的耦合而产生噪声或影响电路的稳定性。
芯片散热：WT3207 在工作时会产生一定的热量，尤其是在输出电流较大的情况下，热量会更加明显。因此，要在 PCB 上为芯片和 MOSFET 提供足够的散热空间，可以在芯片底部的焊盘上增加散热过孔，将热量传导到 PCB 的底层，或者在芯片上安装散热片。
元件布局：元件的布局要紧凑合理，尽量缩短元件之间的连线长度，以减少信号的传输延迟和损耗。特别是反馈电路的元件要靠近芯片的 FB 引脚，以减少信号干扰。

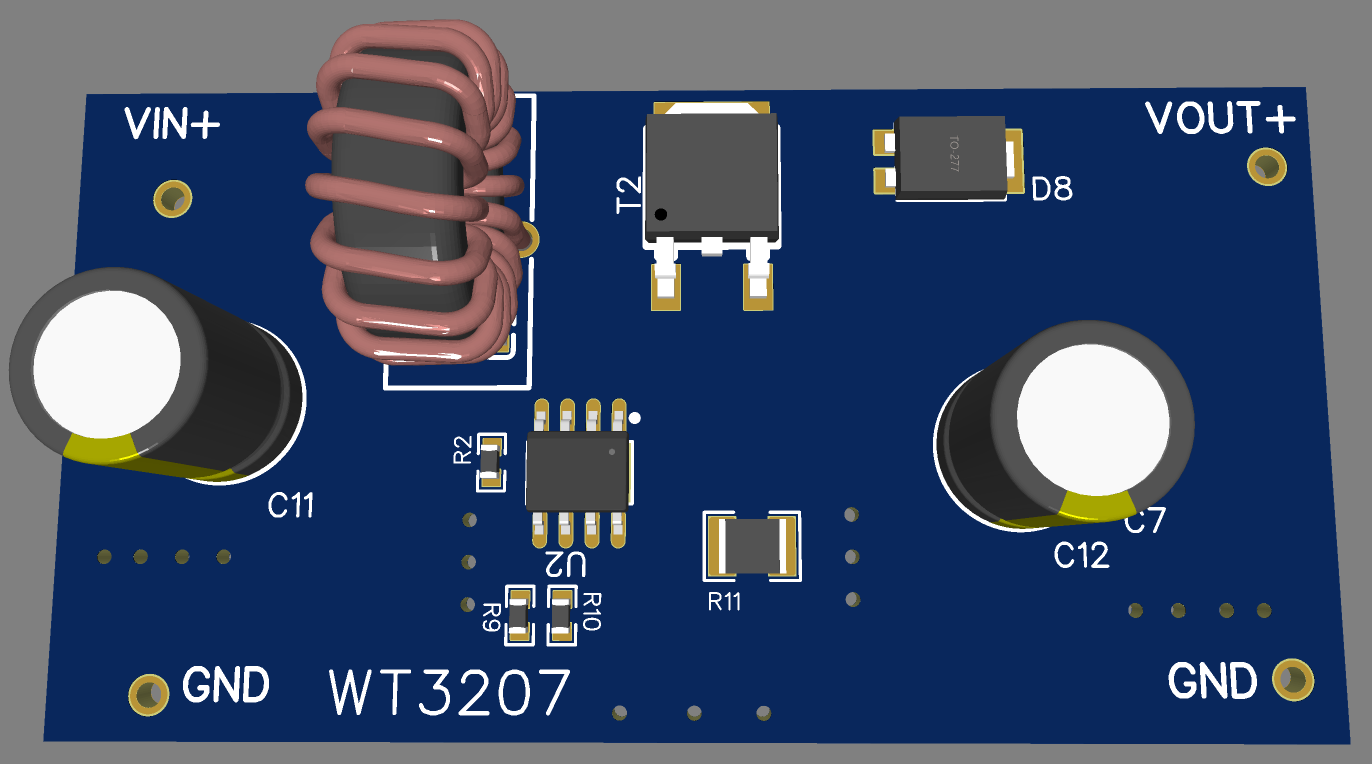

12V升24V升压恒压WT3207芯片方案
