AUTOSAR图解==＞AUTOSAR_TR_GeneralBlueprintsSupplement

AUTOSAR SwRecordLayout 结构与可视化

目录

1. 引言
2. SwRecordLayout 结构概览
3. 记录布局类型
   3.1 分布式数据点搜索 (Distr)
   3.2 曲线 (Curve)
   3.3 地图 (Map)
   3.4 多维数组 (Cuboid/Cube)
   3.5 值和值块 (Value/ValueBlock)
4. 单位和物理尺寸
5. 总结

1. 引言

AUTOSAR（汽车开放系统架构）是一个开放的标准化汽车软件架构，它为汽车电子控制单元(ECU)上的软件开发提供了通用框架。AUTOSAR标准中定义了多种数据结构，用于在不同的软件组件间传递信息。其中SwRecordLayout（软件记录布局）是一种重要的数据结构定义，用于描述各种类型的数据在内存中的组织方式。

本文档主要基于《AUTOSAR_TR_GeneralBlueprintsSupplement》技术报告，对SwRecordLayout的结构和各种类型进行可视化和详细说明，帮助开发者更好地理解AUTOSAR中数据的组织方式。

2. SwRecordLayout 结构概览

SwRecordLayout定义了数据在内存中的组织结构，它可以描述各种复杂数据类型，从简单的单一值到多维数组。下图展示了SwRecordLayout的整体结构和各种类型：

SwRecordLayout的基本组成包括：

1. SwRecordLayout：定义记录布局的基本属性

   • shortName：记录布局的名称
   • category：记录布局的类别（如VALUE, VALUE_ARRAY等）

2. SwRecordLayoutGroup：定义记录布局的分组信息

   • swRecordLayoutGroupAxis：指定轴的索引
   • swRecordLayoutGroupFrom：组内元素的起始索引
   • swRecordLayoutGroupTo：组内元素的结束索引

3. SwRecordLayoutV：定义记录布局中的值

   • baseTypeRef：值的基本类型（如sint16, uint8等）
   • swRecordLayoutVAxis：值所在的轴
   • swRecordLayoutVProp：值的属性（如COUNT, VALUE等）

AUTOSAR定义了多种SwRecordLayout类型，用于满足不同的数据组织需求：

• Distr：分布式数据点搜索
• 曲线类型：Cur, IntCur, FixIntCur
• 地图类型：Map, IntMap, IntMap3x4, FixIntMap
• 多维数组：Cuboid, Cube_4, Cube_5
• 值和值块：Value, ValueBlock1D, ValueBlockMD

接下来，我们将详细介绍每种类型的结构和特点。

3. 记录布局类型

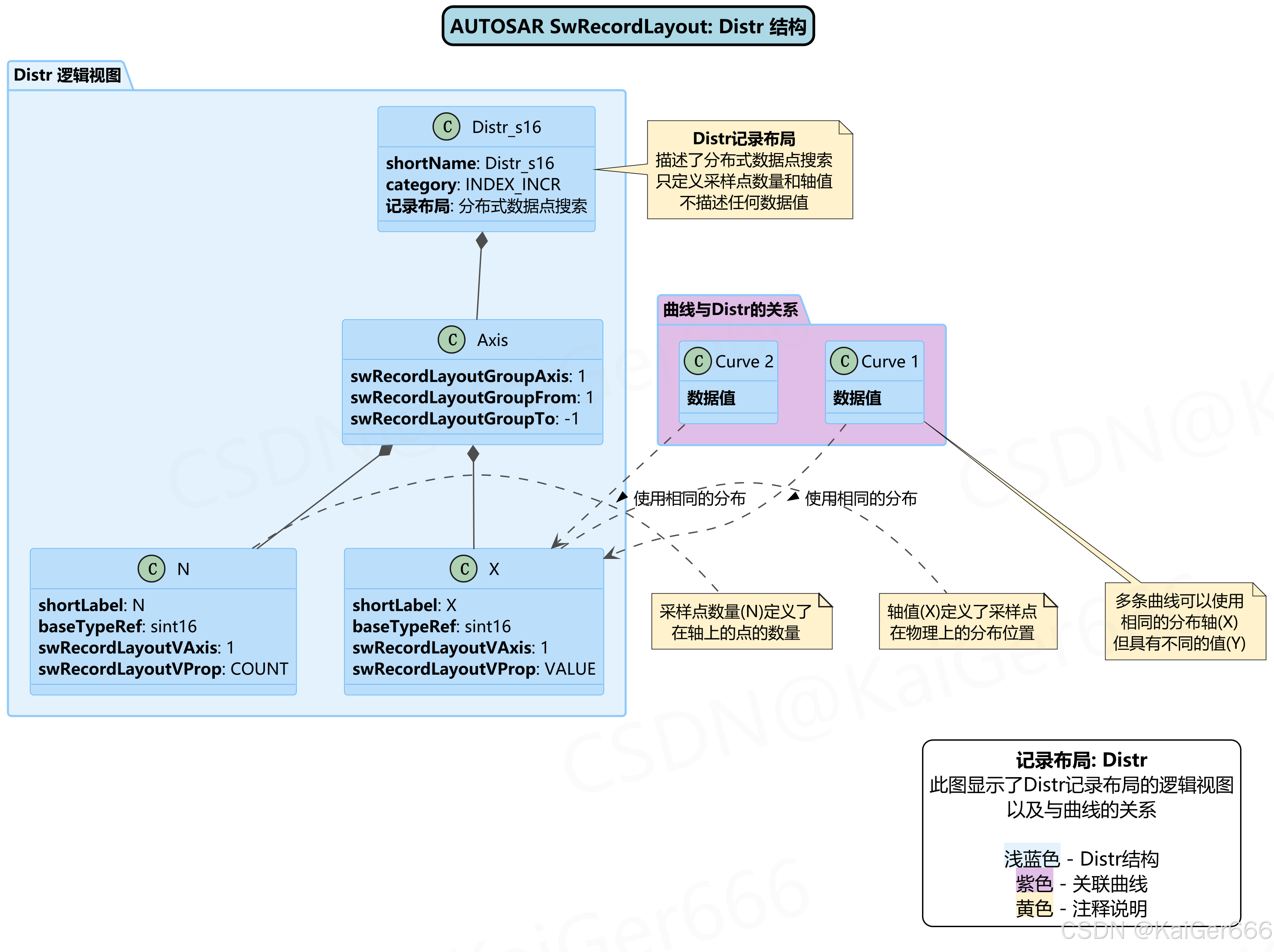

3.1 分布式数据点搜索 (Distr)

Distr记录布局用于描述分布式数据点搜索。该布局只定义采样点数量和轴值，不包含任何数据值。多个曲线可以使用相同的分布轴。

Distr记录布局的主要特点：

1. 结构组成：

   • N：定义轴上的采样点数量
   • X：定义轴上各采样点的物理位置值

2. 用途：

   • 允许多条曲线引用相同的轴分布
   • 只存储轴信息，不存储实际数据值
   • 可以优化内存使用，避免重复存储相同的轴信息

3. ARXML表示：

   <SW-RECORD-LAYOUT><SHORT-NAME>Distr_s16</SHORT-NAME><CATEGORY>INDEX_INCR</CATEGORY><SW-RECORD-LAYOUT-GROUP><SW-RECORD-LAYOUT-V><SHORT-LABEL>N</SHORT-LABEL><BASE-TYPE-REF DEST="SW-BASE-TYPE">/AUTOSAR/Platform/SwBaseTypes_Blueprint/sint16</BASE-TYPE-REF><SW-RECORD-LAYOUT-V-AXIS>1</SW-RECORD-LAYOUT-V-AXIS><SW-RECORD-LAYOUT-V-PROP>COUNT</SW-RECORD-LAYOUT-V-PROP></SW-RECORD-LAYOUT-V><SW-RECORD-LAYOUT-GROUP><SW-RECORD-LAYOUT-GROUP-AXIS>1</SW-RECORD-LAYOUT-GROUP-AXIS><SW-RECORD-LAYOUT-GROUP-FROM>1</SW-RECORD-LAYOUT-GROUP-FROM><SW-RECORD-LAYOUT-GROUP-TO>-1</SW-RECORD-LAYOUT-GROUP-TO><SW-RECORD-LAYOUT-V><SHORT-LABEL>X</SHORT-LABEL><BASE-TYPE-REF DEST="SW-BASE-TYPE">/AUTOSAR/Platform/SwBaseTypes_Blueprint/sint16</BASE-TYPE-REF><SW-RECORD-LAYOUT-V-AXIS>1</SW-RECORD-LAYOUT-V-AXIS><SW-RECORD-LAYOUT-V-PROP>VALUE</SW-RECORD-LAYOUT-V-PROP></SW-RECORD-LAYOUT-V></SW-RECORD-LAYOUT-GROUP></SW-RECORD-LAYOUT-GROUP>
   </SW-RECORD-LAYOUT>


在实际应用中，多条曲线可以引用同一个Distr记录布局，这样可以共享相同的X轴值，但每条曲线具有自己的Y值。

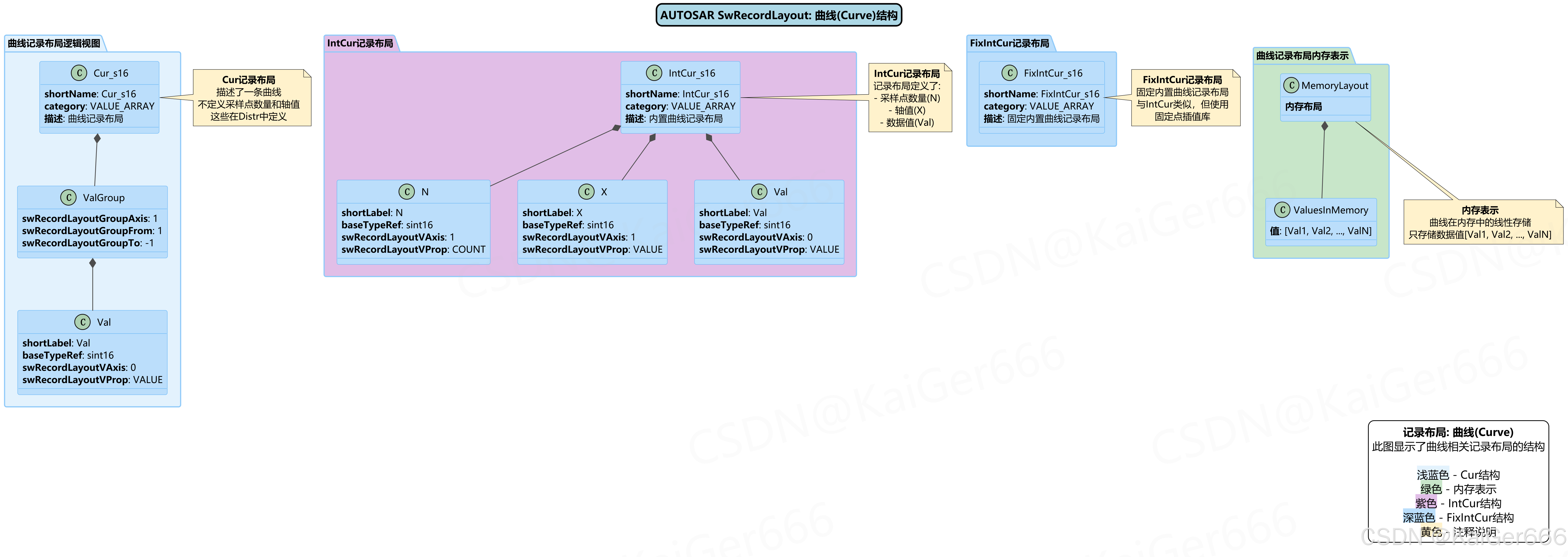

3.2 曲线 (Curve)

曲线记录布局用于表示一维函数关系，包括Cur（基本曲线）、IntCur（内置曲线）和FixIntCur（固定内置曲线）等类型。

曲线记录布局的类型和特点：

1. Cur：

   • 只定义数据值（Val），不包含采样点数量和轴值
   • 需要结合Distr使用，从Distr获取轴信息
   • 内存中只存储数据值

2. IntCur：

   • 集成了采样点数量(N)、轴值(X)和数据值(Val)
   • 完全自包含，不需要引用外部Distr
   • 内存表示顺序：N, [X1, X2, …, Xn], [Val1, Val2, …, Valn]

3. FixIntCur：

   • 与IntCur类似，但使用固定点插值库
   • 为资源受限的系统优化

内存表示：

• Cur只存储值数组：[Val1, Val2, …, Valn]
• IntCur存储完整信息：N, [X1, X2, …, Xn], [Val1, Val2, …, Valn]

曲线记录布局广泛应用于表示传感器特性、控制映射和其他一维函数关系。例如，发动机控制中的温度补偿曲线、节气门位置与扭矩请求的关系等。

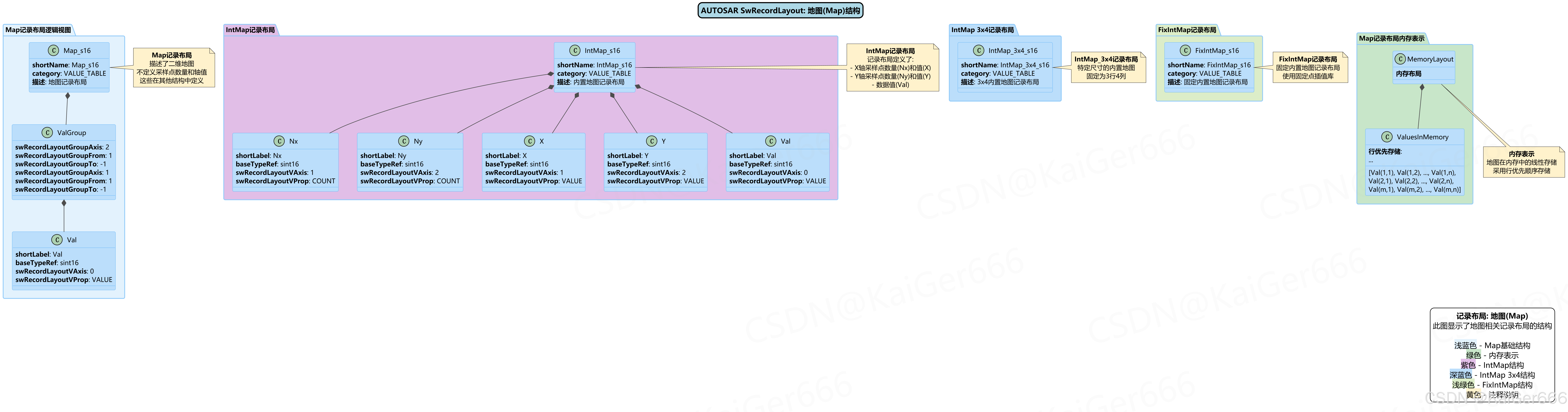

3.3 地图 (Map)

地图记录布局用于表示二维函数关系，包括Map（基本地图）、IntMap（内置地图）、IntMap3x4（特定尺寸内置地图）和FixIntMap（固定内置地图）等类型。

地图记录布局的类型和特点：

1. Map：

   • 只定义数据值矩阵，不包含轴信息
   • 需要结合外部定义的轴信息使用
   • 内存中按行优先顺序存储所有值

2. IntMap：

   • 集成了X轴和Y轴的采样点数量和值
   • 包含完整的二维映射信息
   • 内存表示顺序：Nx, Ny, [X轴值], [Y轴值], [数据值矩阵(行优先)]

3. IntMap3x4：

   • 特定尺寸的内置地图，固定为3行4列
   • 针对常见尺寸优化的特殊实现

4. FixIntMap：

   • 使用固定点插值库的内置地图
   • 为资源受限系统优化的实现

地图索引定义：

• AXIS 1：对应X轴（水平方向）
• AXIS 2：对应Y轴（垂直方向）
• 内存采用行优先存储：[Val(1,1), Val(1,2), …, Val(1,n), Val(2,1), …]

地图记录布局在汽车控制系统中非常重要，常用于表示双变量函数，如发动机点火提前角与转速和负荷的关系、燃油喷射量与多因素的映射关系等。

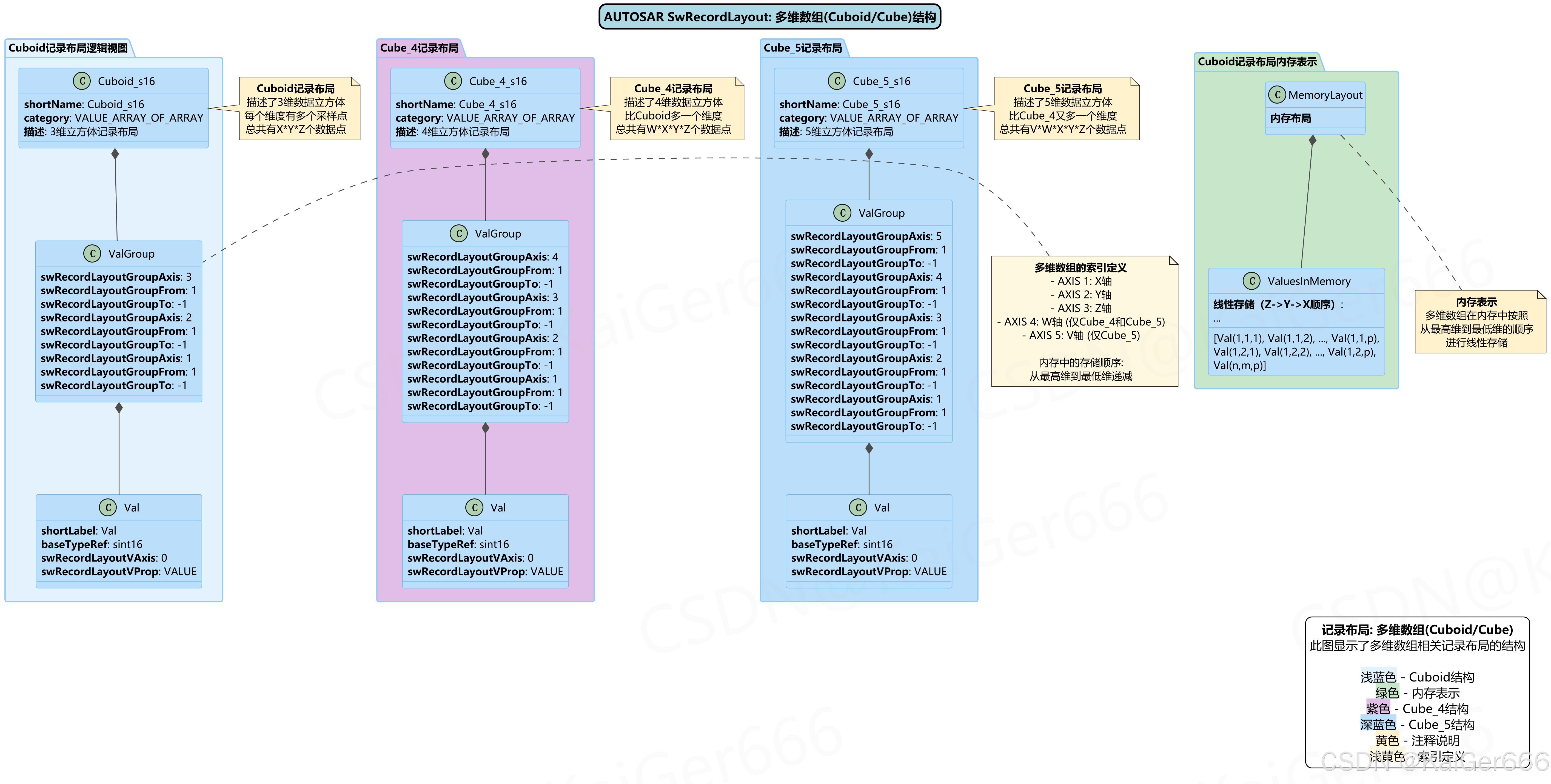

3.4 多维数组 (Cuboid/Cube)

多维数组记录布局用于表示三维或更高维度的数据结构，包括Cuboid（三维立方体）、Cube_4（四维立方体）和Cube_5（五维立方体）。

多维数组记录布局的类型和特点：

1. Cuboid：

   • 三维数据结构，有X、Y、Z三个维度
   • 总共有X×Y×Z个数据点
   • 内存表示采用从最高维到最低维的顺序

2. Cube_4：

   • 四维数据结构，有W、X、Y、Z四个维度
   • 总共有W×X×Y×Z个数据点
   • 适用于需要表示四个变量间关系的场景

3. Cube_5：

   • 五维数据结构，有V、W、X、Y、Z五个维度
   • 总共有V×W×X×Y×Z个数据点
   • 适用于高度复杂的多变量关系建模

多维数组的索引定义：

• AXIS 1：X轴
• AXIS 2：Y轴
• AXIS 3：Z轴
• AXIS 4：W轴（仅Cube_4和Cube_5）
• AXIS 5：V轴（仅Cube_5）

多维数组记录布局主要用于表示复杂的多变量函数关系，例如发动机控制中依赖于多个参数（如转速、负荷、温度、海拔等）的校准映射表。随着维度增加，数据量呈指数级增长，因此高维数组通常只用于确实需要多参数精确控制的场景。

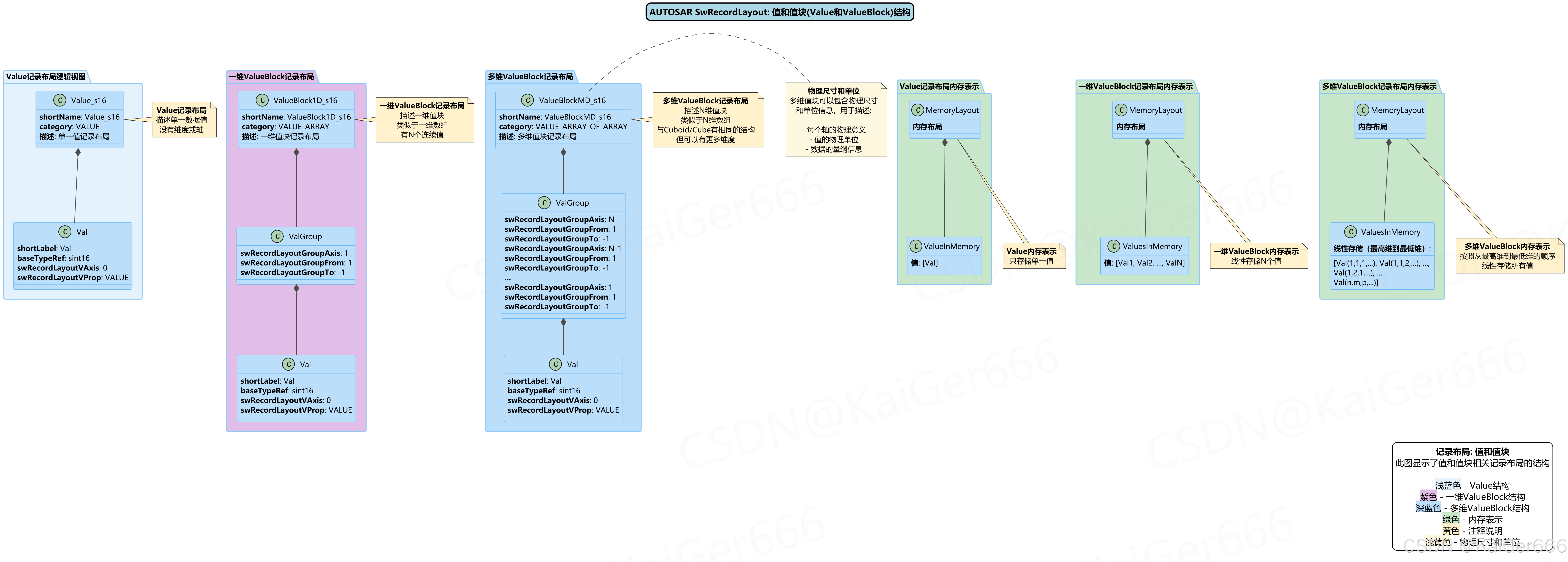

3.5 值和值块 (Value/ValueBlock)

值和值块记录布局用于表示单一值或值的集合，包括Value（单一值）、ValueBlock1D（一维值块）和ValueBlockMD（多维值块）。

值和值块记录布局的类型和特点：

1. Value：

   • 表示单一数据值
   • 没有维度或轴
   • 是最简单的记录布局类型

2. ValueBlock1D：

   • 一维值数组
   • 类似于一维数组或向量
   • 内存中线性存储N个值

3. ValueBlockMD：

   • N维值数组
   • 类似于Cuboid/Cube结构
   • 可以包含物理尺寸和单位信息

值和值块记录布局的一个重要特性是可以关联物理尺寸和单位信息，这使得数据具有明确的物理意义，便于系统理解和处理。

应用场景：

• Value：单一校准参数，如温度阈值、时间常数等
• ValueBlock1D：一组相关参数，如PID控制器参数集
• ValueBlockMD：多维参数集，如不同工作模式下的多组配置参数

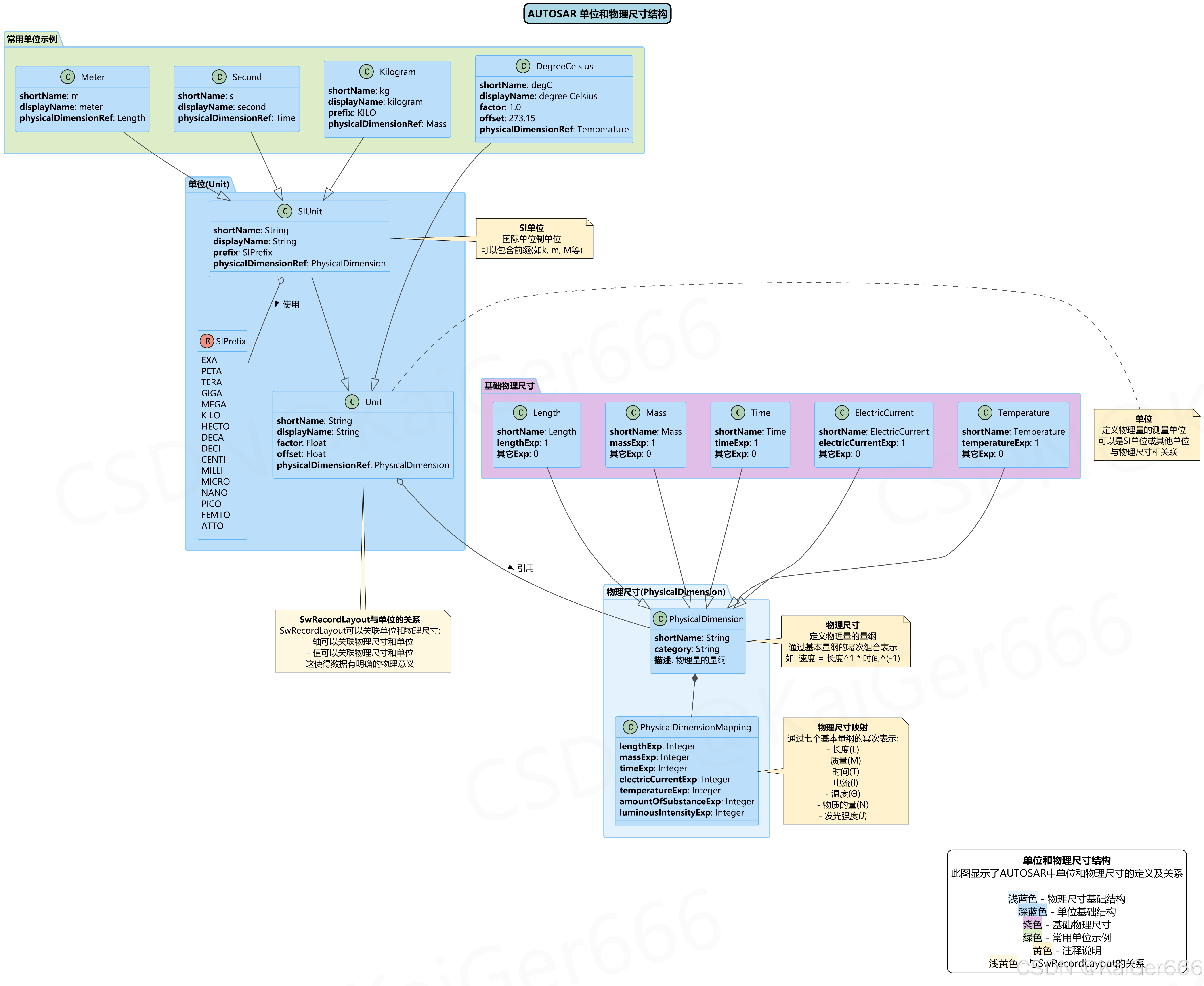

4. 单位和物理尺寸

AUTOSAR中的单位和物理尺寸定义允许SwRecordLayout中的数据具有明确的物理意义。这些定义使得不同软件组件可以正确解释数据含义，确保系统集成的一致性。

物理尺寸：

• 定义物理量的量纲
• 通过七个基本量纲（长度、质量、时间等）的幂次组合表示
• 例如：速度 = 长度^1 × 时间^(-1)

单位：

• 定义物理量的测量单位
• 可以是SI单位（带前缀）或其他单位
• 具有因子(factor)和偏移量(offset)属性，用于单位转换

单位与SwRecordLayout的关系：

• 轴可以关联物理尺寸和单位，明确轴的物理意义
• 值可以关联物理尺寸和单位，明确数据的物理意义
• 这种关联使得数据具有明确的语义，便于不同组件间的数据交换和处理

5. 总结

AUTOSAR的SwRecordLayout提供了一种灵活且强大的机制，用于定义各种复杂数据结构在内存中的组织方式。从简单的单一值到复杂的多维数组，SwRecordLayout都能提供统一的描述方式。结合物理尺寸和单位定义，SwRecordLayout不仅描述了数据的存储结构，还赋予了数据明确的物理意义。

SwRecordLayout的主要优势包括：

1. 结构统一：不同复杂度的数据结构采用统一的描述方式
2. 内存优化：通过分离轴信息和数据值，实现内存共享和优化
3. 物理语义：结合物理尺寸和单位，赋予数据明确的物理意义
4. 可扩展性：支持从简单类型到复杂多维结构的扩展

单一值到复杂的多维数组，SwRecordLayout都能提供统一的描述方式。结合物理尺寸和单位定义，SwRecordLayout不仅描述了数据的存储结构，还赋予了数据明确的物理意义。

SwRecordLayout的主要优势包括：

1. 结构统一：不同复杂度的数据结构采用统一的描述方式
2. 内存优化：通过分离轴信息和数据值，实现内存共享和优化
3. 物理语义：结合物理尺寸和单位，赋予数据明确的物理意义
4. 可扩展性：支持从简单类型到复杂多维结构的扩展

在实际的AUTOSAR开发中，合理选择和使用SwRecordLayout可以提高数据处理的效率、减少内存占用，并确保不同组件间数据交换的正确性。为了获取更多详细信息，请参考AUTOSAR官方文档，特别是《AUTOSAR_TR_GeneralBlueprintsSupplement》技术报告。
