基于FPGA的正弦波和及滤波(已通过仿真和上板)

基于FPGA的正弦波和及滤波

  • 任务要求
  • 一、整体架构
  • 二、verilog代码功能实现
    • 1.时钟模块
    • 2.DDS 信号生成模块
    • 3.信号叠加
    • 4.FIR滤波
    • 5.顶层模块
    • 6.TB仿真测试文件
  • 总结


任务要求

现在要完成一个fpga的实验任务,要求是利用ZYNQ开发板FPGA板XILINX 7020 芯片,1.利用dds原理生成三种不同频率的正弦波,2.将生成的三种不同频率的正弦波加在一起3.能通过滤波器提取其中一种。

本文主要展示仿真,上板也没有问题,有问题可以评论区交流。其实就是FPGA实现的功能,只用到了PL端,没有用到PS端。

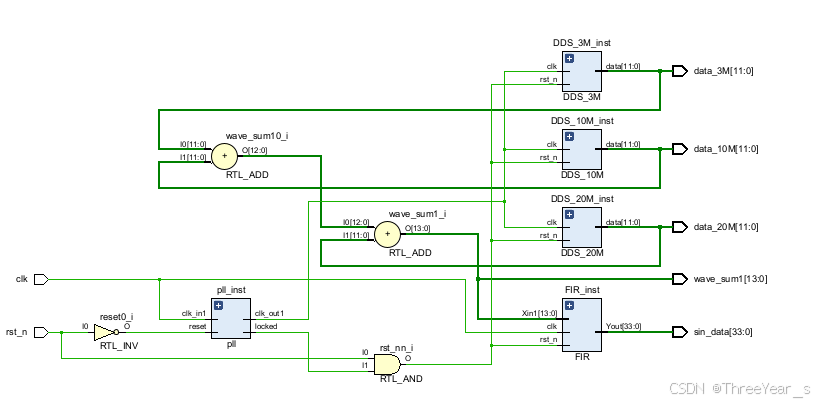

一、整体架构

该模块主要由以下几个部分组成:
时钟管理模块(PLL):生成系统所需的 200MHz 时钟
3 路 DDS 模块:分别生成 3M、10M 和 20M 频率的正弦波
信号叠加模块:将 3 路正弦波相加
FIR 滤波模块:对叠加后的的信号进行滤波处理
在这里插入图片描述

二、verilog代码功能实现

1.时钟模块

通过 PLL IP 核生成 200MHz 工作时钟:

pll pll_inst (.clk_out1(clk_200m),   // 输出200MHz时钟.reset(~rst_n),         // 复位信号(高有效).locked(locked),        // 锁定信号,时钟稳定后为高.clk_in1(clk)           // 输入时钟
);

采用 PLL 可以提供稳定的高频时钟,有利于提高 DDS 输出波形的精度
rst_nn信号将外部复位和 PLL 锁定信号结合,确保系统在时钟稳定后才开始工作

2.DDS 信号生成模块

实例化了 3 个不同频率的 DDS 模块,频率通过改变频率字的大小来实现:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2025/08/18 19:54:32
// Design Name:
// Module Name: DDS_3M
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////module DDS_3M(input clk,//50m Hzinput rst_n,output [11:0] data);
parameter fre_word = 32'd64424509;     //频率控制字     fre_word = f_out * 2^N / fclk   N为累加器位宽
reg [31:0] addr_sin;//相位累加器
always @(posedge clk or  negedge rst_n)
beginif(!rst_n)addr_sin <= 32'b0;elseaddr_sin <= addr_sin + fre_word;
endwire [11:0]addra = addr_sin[31:20];
//ROM IP核的调用
sin_rom sin_rom1 (.clka(clk),    // input wire clk	时钟.addra(addra),  // input wire [11 : 0] addra	相位累加器输入给rom的地址.douta(data)  // output wire [11 : 0] douta	从ROM返回的数据(3M正弦波的采样点)
);
endmodule
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2025/08/18 19:54:32
// Design Name:
// Module Name: DDS_3M
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////module DDS_10M(input clk,//50m Hzinput rst_n,output [11:0] data);
parameter fre_word = 32'd214748364;     //频率控制字     fre_word = f_out * 2^N / fclk   N为累加器位宽
reg [31:0] addr_sin;//相位累加器
always @(posedge clk or  negedge rst_n)
beginif(!rst_n)addr_sin <= 32'b0;elseaddr_sin <= addr_sin + fre_word;
endwire [11:0]addra = addr_sin[31:20];
//ROM IP核的调用
sin_rom sin_rom2 (.clka(clk),    // input wire clk	时钟.addra(addra),  // input wire [11 : 0] addra	相位累加器输入给rom的地址.douta(data)  // output wire [11 : 0] douta	从ROM返回的数据(3M正弦波的采样点)
);
endmodule
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2025/08/18 19:54:32
// Design Name:
// Module Name: DDS_3M
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////module DDS_20M(input clk,//50m Hzinput rst_n,output [11:0] data);
parameter fre_word = 32'd429496729;     //频率控制字     fre_word = f_out * 2^N / fclk   N为累加器位宽
reg [31:0] addr_sin;
wire [11:0] addra;
//相位累加器
always @(posedge clk or  negedge rst_n)
beginif(!rst_n)addr_sin <= 32'b0;elseaddr_sin <= addr_sin + fre_word;
endassign addra = addr_sin[31:20];
//ROM IP核的调用
sin_rom sin_rom3 (.clka(clk),    // input wire clk	时钟.addra(addra),  // input wire [11 : 0] addra	相位累加器输入给rom的地址.douta(data)  // output wire [11 : 0] douta	从ROM返回的数据(3M正弦波的采样点)
);
endmodule

三个 DDS 模块均工作在 200MHz 时钟下,保证相位同步
分别输出 3M、10M 和 20M 的正弦波信号

3.信号叠加

// 正弦波和
assign wave_sum1 = data_3M + data_10M + data_20M;

4.FIR滤波

输入为叠加后的 14bit 信号(wave_sum1)
输出为滤波后的信号(sin_data),位宽为 34bit([33:0])
m_tvalid2信号指示输出数据有效
滤波器可以设计为低通、高通或带通类型,根据需要提取 3M、10M 或 20M 中的某一频率成分

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2025/08/20 09:27:54
// Design Name:
// Module Name: FIR
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////module FIR
(input clk,                  input rst_n,input [13:0] Xin1,  output m_tvalid2,            output signed [33:0] Yout
);reg  s_tvalid;//相位累加器
always @(posedge clk or  negedge rst_n)
beginif(!rst_n)s_tvalid <= 1'b0;elses_tvalid <= 1'b1;
endwire s_tready2;
wire  [39:0] m_tdata2;
fir_unsig fir_unsig_inst (.aclk(clk),                              // input wire aclk.s_axis_data_tvalid(s_tvalid),  // input wire s_axis_data_tvalid.s_axis_data_tready(s_tready2),  // output wire s_axis_data_tready.s_axis_data_tdata({{2{1'b0}},Xin1}),    // input wire [15 : 0] s_axis_data_tdata.m_axis_data_tvalid(m_tvalid2),  // output wire m_axis_data_tvalid.m_axis_data_tdata(m_tdata2)    // output wire [39 : 0] m_axis_data_tdata
);assign Yout =  m_tdata2[33:0];
endmodule

5.顶层模块

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2025/08/18 20:09:54
// Design Name:
// Module Name: DDS
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
`timescale 1ns / 1psmodule DDS(input clk,input rst_n,output wire [11:0] data_3M,output wire [11:0] data_10M,output wire [11:0] data_20M,output wire [13:0] wave_sum1,output wire [33:0] sin_data
);wire clk_200m;
wire locked;
wire rst_nn;
assign rst_nn = rst_n & locked;// 正弦波和
assign wave_sum1 = data_3M + data_10M + data_20M;pll pll_inst (.clk_out1(clk_200m),   // output clk_out1.reset(~rst_n),         // input reset.locked(locked),        // output locked.clk_in1(clk)           // input clk_in1
);DDS_3M DDS_3M_inst(.clk(clk_200m),.rst_n(rst_nn),.data(data_3M)
);DDS_10M DDS_10M_inst(.clk(clk_200m),.rst_n(rst_nn),.data(data_10M)
);DDS_20M DDS_20M_inst(.clk(clk_200m),.rst_n(rst_nn),.data(data_20M)
);
wire m_tvalid;FIR FIR_inst (.clk(clk),.rst_n(rst_nn),.Xin1(wave_sum1),.m_tvalid2(m_tvalid),.Yout(sin_data));endmodule

6.TB仿真测试文件

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2025/08/18 20:19:30
// Design Name:
// Module Name: tb_DDS
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////module tb_DDS();// 输入信号
reg clk;
reg rst_n;// 输出信号
wire [11:0] data_3M;
wire [11:0] data_10M;
wire [11:0] data_20M;
wire [13:0] wave_sum;
wire [33:0] sin_data;
// 实例化 DDS 模块
DDS uut (.clk(clk),.rst_n(rst_n),.data_3M(data_3M),.data_10M(data_10M),.data_20M(data_20M),.wave_sum1(wave_sum),.sin_data(sin_data)
);// 50 MHz 时钟生成 (周期 = 20 ns)
always #10 clk = ~clk;  // 每10ns翻转一次,产生50MHz时钟// 初始化信号
initial begin// 初始化输入clk = 0;rst_n = 0;  // 初始复位状态// 释放复位#20 rst_n = 1;  // 20ns后释放复位endendmodule

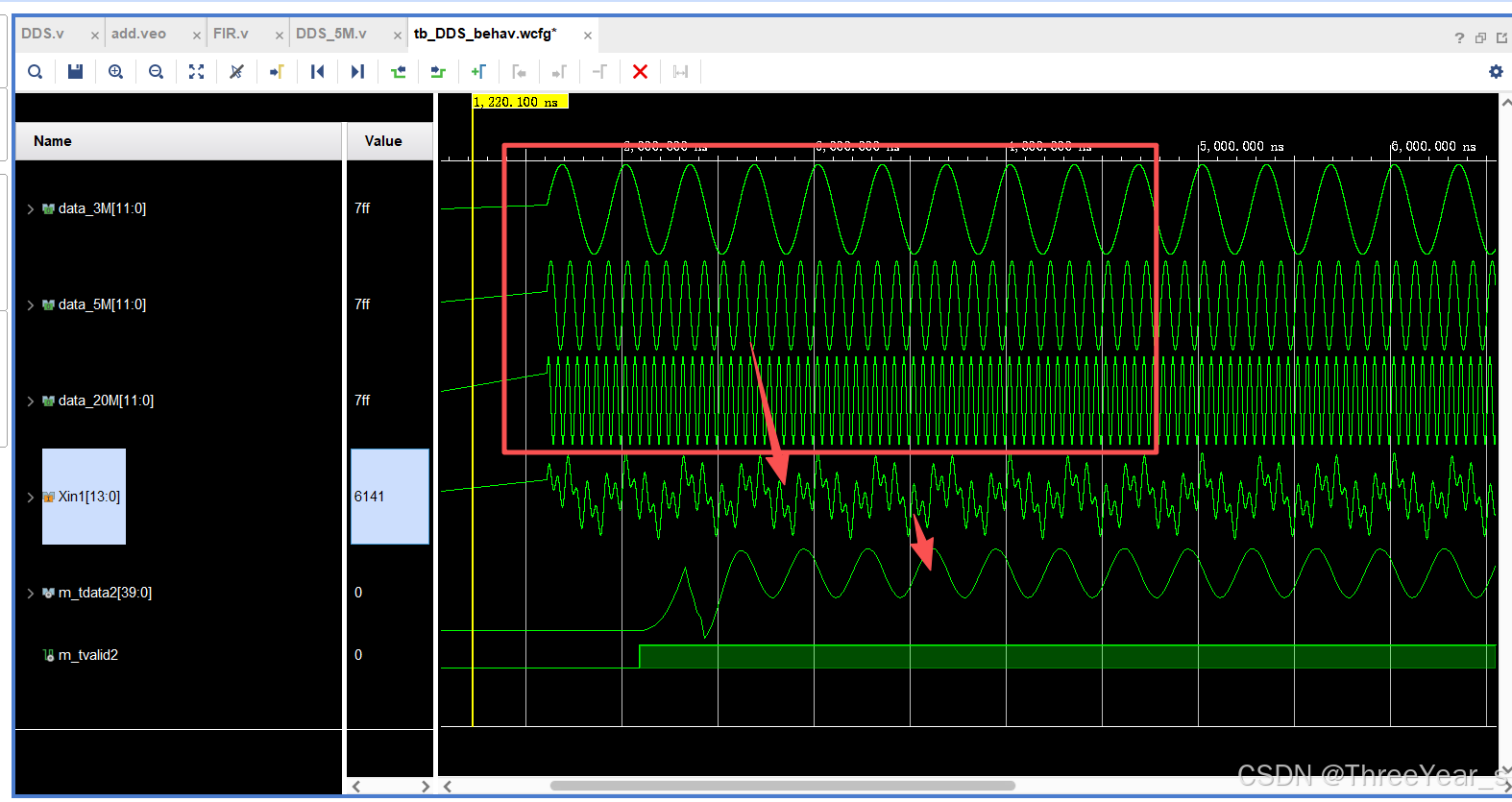

在这里插入图片描述

总结

具体的ip核调用就搜一下配置就行,都是最简单的那种,基本都是默认。注意就是fir的话选择有符号系数,但是波形选的无符号输入,我忘了为啥这样了,反正两个都是有符号或者无符号的话,一直不对,也没管原因。
