一、基础概念

1.1 机器码

机器码就是机器或计算机能够识别的0和1的二进制格式

1.2 汇编指令

一条具备特殊功能的指令

1.3 汇编指令集

定义

多条不同功能的汇编指令的集合

分类

1. x86-64 汇编指令集
2. ARM 汇编指令集
3. ZEN 汇编指令集
4. PowerPC 汇编指令集
5. RISC-V 汇编指令集
6. …………

1.4 架构

定义

架构是汇编指令集的别名，不同的汇编指令集可以设计出不同的架构

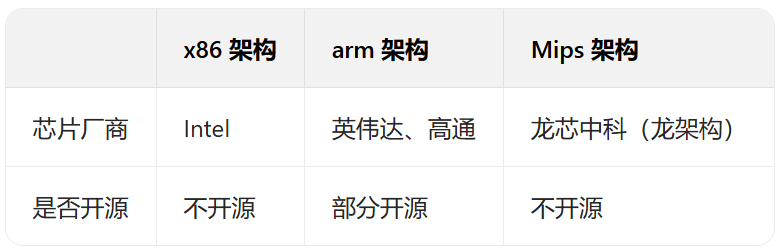

主流架构

1.5 内核 - CPU 的核心

不同的架构可以设计出不同的内核

以下架构都是ARM公司基于arm汇编指令集设计出的不同的架构
arm-v1~v6架构：目前已经淘汰
arm-v7架构：支持32位汇编指令集（ARM课程所使用的STM32MP157AAA这款芯片就是通过arm-v7架构设计而来的）
arm-v8架构：支持64位汇编指令集，向下兼容32位汇编指令集
arm-v9架构：最新的架构，主要应用在性能要求比较高的设备上基于arm-v7架构设计出了Cortex-M4内核
基于arm-v8架构设计出了Cortex-A9内核
基于arm-v9架构设计出了Cortex-X5内核ARM公司设计的内核分类：Cortex-M系列内核（M3、M4、M33......）    ------    应用在功能相对简单（低功耗产品）Cortex-A系列内核（A7、A8、A9......）     ------    之前应用在手机、电脑上Cortex-R系列内核                        ------    应用在对实时性要求比价高的产品上Cortex-X系列内核                        ------    最新的、性能最高的系列

ARM课程使用的芯片：STM32MP157AAA芯片（通过arm-v7架构设计） = Cortex-A7核 + Cortex-M4核
单片机课程使用的芯片：STM32U575RIT6芯片 = Cortex-M33内核

1.6 处理器

分类

• CPU：中央处理器
• MCU：微控制单元（微控制器）
• MPU：微处理单元（微处理器）
• SOC：SOC 的全称是 System on a Chip，中文通常译为 “系统级芯片”。

MCU 和 MPU 的区别

1. MCU：传统意义上的单片机，不支持使用操作系统（目前可以使用小行实时操作系统），性能和功耗低。
2. MPU：高性能的处理器，支持使用操作系统（linux、Android……）
3. 对于ARM公司

• MCU为Cortex-M系列内核
• MPU为Cortex-A / X系列内核

问：使用过哪些MCU？

使用过 STM32F103、STM32F407、STM32MP157A、STM32U575……

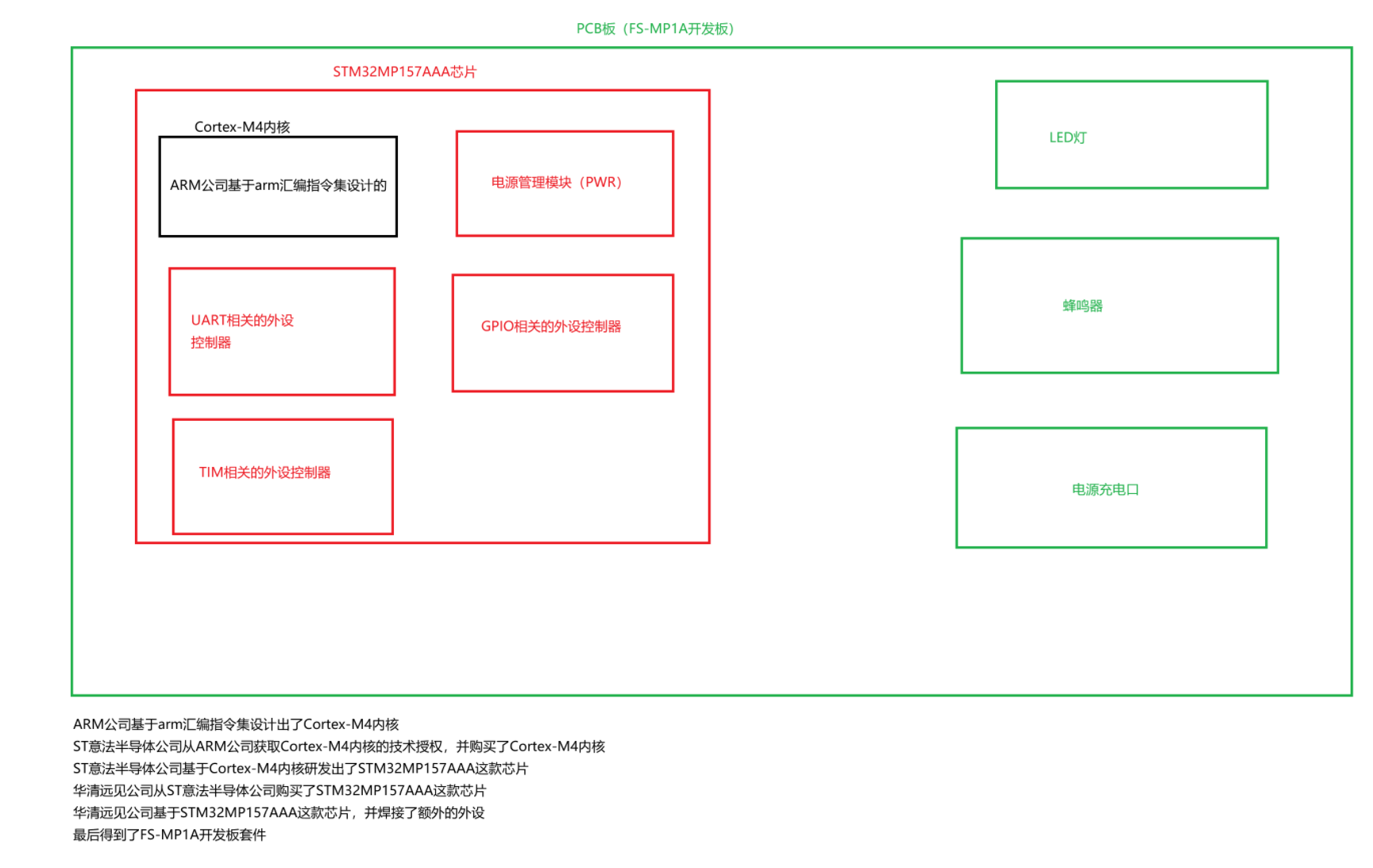

结构图

STM32MP157AAA 型号的命名规则和含义

ST：公司名字M：MCU（微控制器）32：支持32位的汇编指令集MP1xx：芯片型号（MP1系列：MP157、MP158....）AAA：芯片性能

---

二、ARM公司发展史

ARM前身为艾康电脑（Acorn），于1978年，英国剑桥成立，大学的孵化物。

• 1980年代晚期，苹果开始与艾康合作，开发新版ARM核心。
• 1985年，艾康开发出全球第一款商用RISC（精简指令集）处理器，即ARM1，针对于PC市场，还没有嵌入式呢！！！
• 1990年，艾康财务危机，受苹果和VLSI（最早做超大规模集成电路的公司）的投资，成立独立子公司：Advanced RISC Machines（ARM）， ARM公司正式成立面世。
• 2004年，发布ARMv7架构的Cortex系列处理器，同时推出Cortex-M3。
• 2005年，发布Cortex-A8处理器。
• 2007年，发布Cortex-M1和Cortex-A9
• 2009年，实现Cortex-A9、发布Cortex-M0
• 2010年，推出Cortex-M4(F)、成立Linaro （ARM公司牵头成立的公共组织，专门做ARM处理器在Linux平台上的一些软件的开发和移植）， 推出Cortex-A15 MPcore高性能处理器（性能比较高了，但是发热量很大哦）。
• 2011年，推出32位 Cortex-A7 处理器，ARMv8发布
• 2012年，开始推出64位处理器。推出 Cortex-M0+、ARM 首款64位处理器架构 Cortex-A53、Cortex-A57 架构。全球第一款64位ARM手机iPhone5s。
• 2013年，推出32位 Cortex-A12 处理器架构
• 2014年，推出 Cortex-M7(F) 微控制器架构；32位 Cortex-A17处理器架构。
• 2015年，推出64位 Cortex-A35、Cortex-A72 处理器架构。
• 2016年，推出 Cortex-M23 、Cortex-M33(F) 微控制器架构；32位 Cortex-A32 处理器架构；64位 Cortex-A73 处理器架构。
• 2017年，推出64位 Cortex-A55 、Cortex-A75 处理器架构。
• 2018年，推出微控制器 Cortex-M35P；64位 Cortex-A76 处理器架构。
• 2016年，日本软银收购ARM公司
• 2020年，NVIDIA想收购（没成功）
• 现在的ARM公司不再做芯片，只做内核的技术支持和授权

---

三、复杂指令集与精简指令集

3.1 复杂指令集

概念

复杂指令集中的汇编指令的指令宽度和指令周期是不固定的

• 指令宽度：每条汇编指令占用内存空间的大小
• 指令周期：每条汇编指令被执行需要的时间

X86汇编指令集就是复杂指令集

反汇编终端指令：objdump

• 作用：将二进制编码格式的文件转换为汇编指令格式的文件

3.2 精简指令集

概念

精简指令集的汇编指令的指令周期和指令宽度是固定的

• ARM汇编指令集、Mips汇编指令集、RISC-V汇编指令集、PowerPC汇编指令集……

ARM汇编指令存在很多子集，其中有一个Thumb汇编指令集

• 默认状态时，自动选择使用Thumb汇编指令
• Thumb汇编指令集大小为 16 位，即指令宽度都是 16 位（2 字节）
• ARM汇编指令集大小为 32 位，即指令宽度都是 32 位（4 字节）

Cortex-M内核大多使用 Thumb 汇编指令集

Cortex-A内核大多使用 ARM 汇编指令集

3.3 修改 Thumb 指令集为 ARM 指令集

        使用arm-linux-gnueabihf-gcc交叉编译器时， 可以添加 -mthumb 或 -marm 选项来指定使用的指令集。-marm 选项明确指示编译器生成 ARM 指令集的代码。

修改完成后

---

四、内核中的寄存器组织

4.1 六大存储类型

定义变量的流程

存储类型 + 数据类型 + 变量名;

分类

auto、static、const、extern、volatile、register

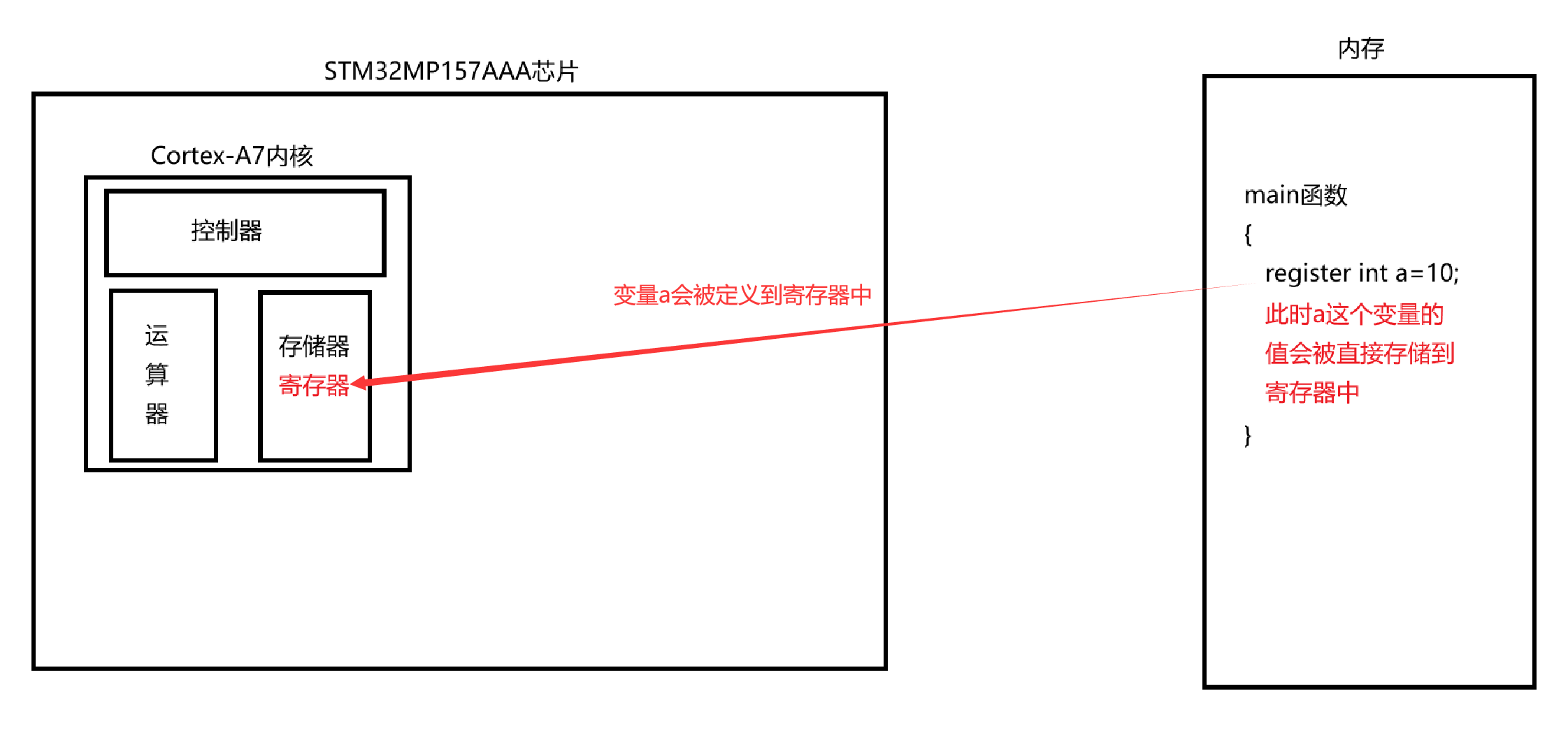

register：寄存器存储类型

1. 使用register修饰变量时，变量会直接存储到核内寄存器中
2. 无法通过内存地址进行访问，只能通过寄存器编号进行访问
3. 访问速度快，但寄存器个数有限

volatile

作用：防止编译器对代码进行优化，直接从内存中取最新的值

应用场景：

1.  多线程使用同一资源时
2. 单片机的开发

---

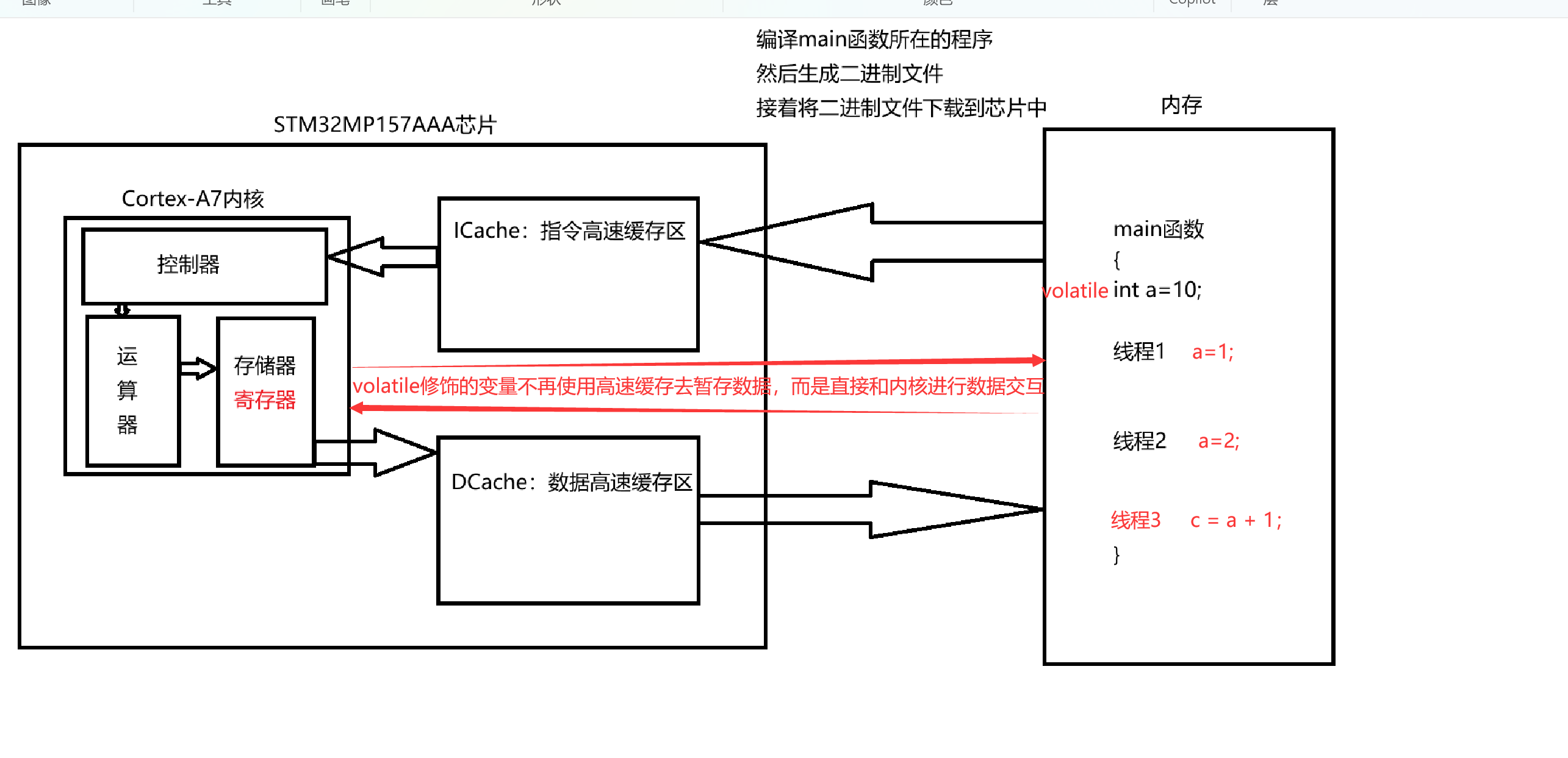

        volatile 修饰的变量不会利用高速缓存（DCache）来暂存数据，而是直接与内存进行数据交互。为什么要添加 volatile 呢？因为如果不添加，会存在隐患：

        变量 a 可能会被数据高速缓存区（DCache）暂存，当线程 1、2、3 访问 a 时，可能读取到缓存区的旧值而非最新值。比如线程 1、2 都修改了 a，但由于缓存的存在，线程 3 在执行 c = a + 1 时，可能获取的是旧值，导致结果混乱。

        而添加 volatile 后，会直接跳过缓存，直接操作内存，强制每次读写操作都直接与内存交互，这样就能读取到最新的数据。无论哪个线程修改了 a 的值，其他线程都能立刻看到内存里的最新值，避免因缓存“留存旧数据”而导致计算错误（例如线程 3 能获取到线程 1、2 改过的 a，而不是缓存里的旧值）。

        另外，编译 main 函数所在的程序，生成二进制文件后，将二进制文件下载到 STM32MP157AAA 芯片中。在该芯片（基于 Cortex - A7 内核）里，ICache 是指令高速缓存区，DCache 是数据高速缓存区。被 volatile 修饰的变量不再通过高速缓存暂存数据，而是直接和内存进行数据交互，像在 main 函数中，volatile int a = 10;，线程 1 执行 a = 1;、线程 2 执行 a = 2;、线程 3 执行 c = a + 1; 时，都能基于内存中的最新 a 值进行操作。

4.2 ARM 处理器（内核）的工作模式

① Cortex-M 核的工作模式

1. 线程模式（执行用户代码，类似main函数）
2. 异常模式

② Cortex-A 核的工作模式

非特权模式：

• User模式（用户模式，执行用户代码）

特权模式：

• 非异常模式：Sys模式（系统模式 / 管理员模式）
• 异常模式：
  • IRQ模式：普通中断异常模式
  • FIQ模式：快速中断异常模式
  • SVC模式：超级管理异常模式
  • ABT模式：访问中止异常模式
  • UDF / UNF模式：未定义异常模式

以上是使用 ARM-v7 架构的工作模式

ARM-v8 架构之后，有两种新的工作模式

• MON模式：安全监管模式
• HYP模式：虚拟化技术模式

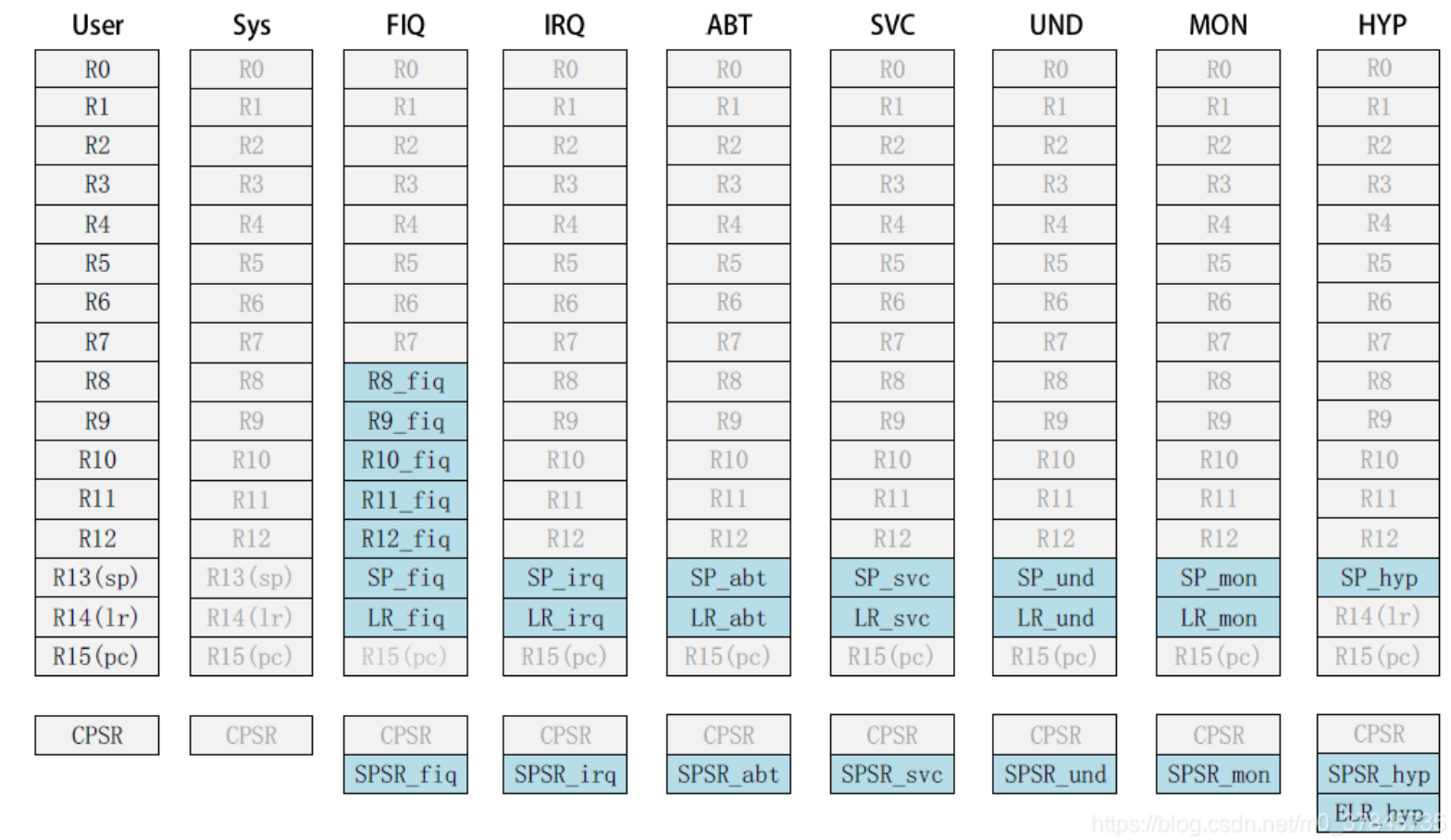

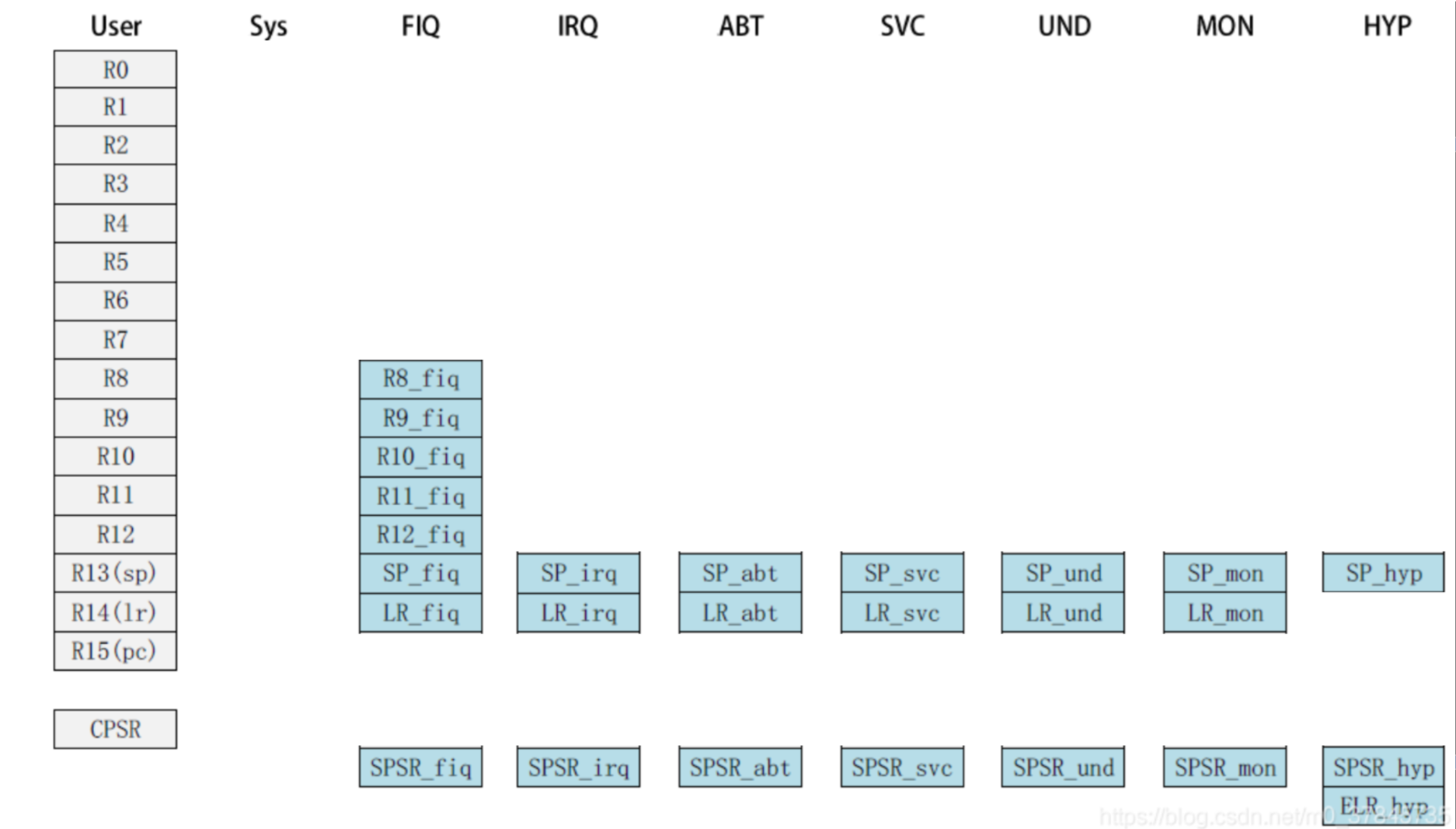

4.3 寄存器组织

根据上图可知：

1. 每个小方块都是一个寄存器，每个寄存器的大小都是4个字节
2. 黑色字体的寄存器是实际存在的寄存器，灰色字体的寄存器是实际不存在的寄存器
3. 白色底的寄存器是公用的寄存器，蓝色底的寄存器是私有的寄存器（只有在对应模式下可以使用的私有寄存器）
4. 实际可以操作的寄存器一共有43个（大小：43*4个字节）
5. 上述寄存器均为核内寄存器（无法通过内存地址进行访问，只能通过寄存器编号进行访问，如R0、R1、R2....） 核外寄存器可以通过内存地址进行访问

---

五、特殊功能寄存器

5.1 R13 寄存器（SP寄存器）

the stack pointer

        |

栈指针寄存器

        |

用于保存栈区的一篇内存空间地址

---

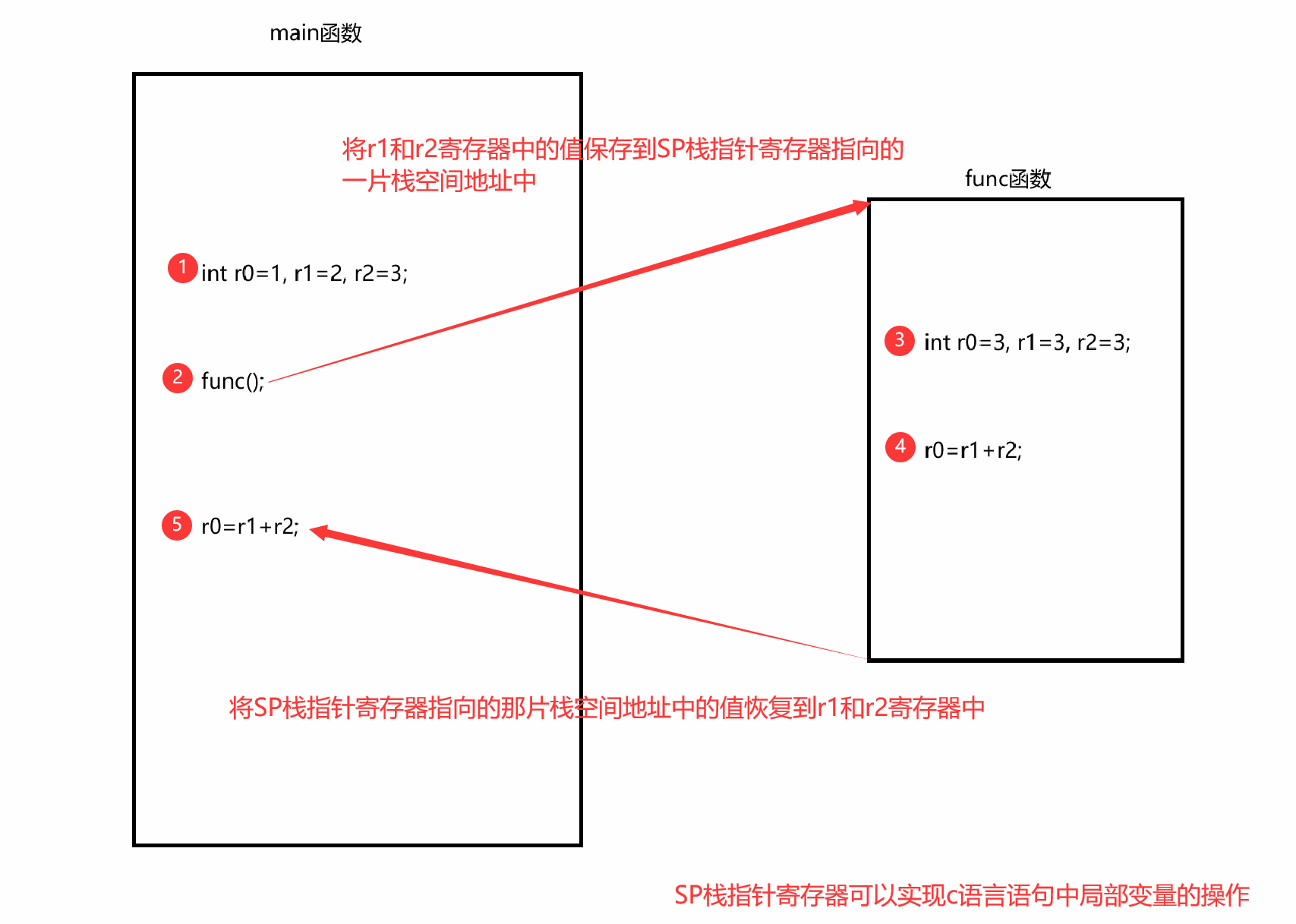

        跳转执行函数 func 前将 r1 和 r2 寄存器中的值保存压入到 SP 寄存器所指向的一片内存栈地址空间中，函数执行完毕后，将保存的值恢复到 r1 和 r2 中，从而实现 C 语言中对于局部变量的操作。

5.2 R14 寄存器（LR 寄存器）

the linking register

        |

链接寄存器

        |

用于保存函数的返回地址

---

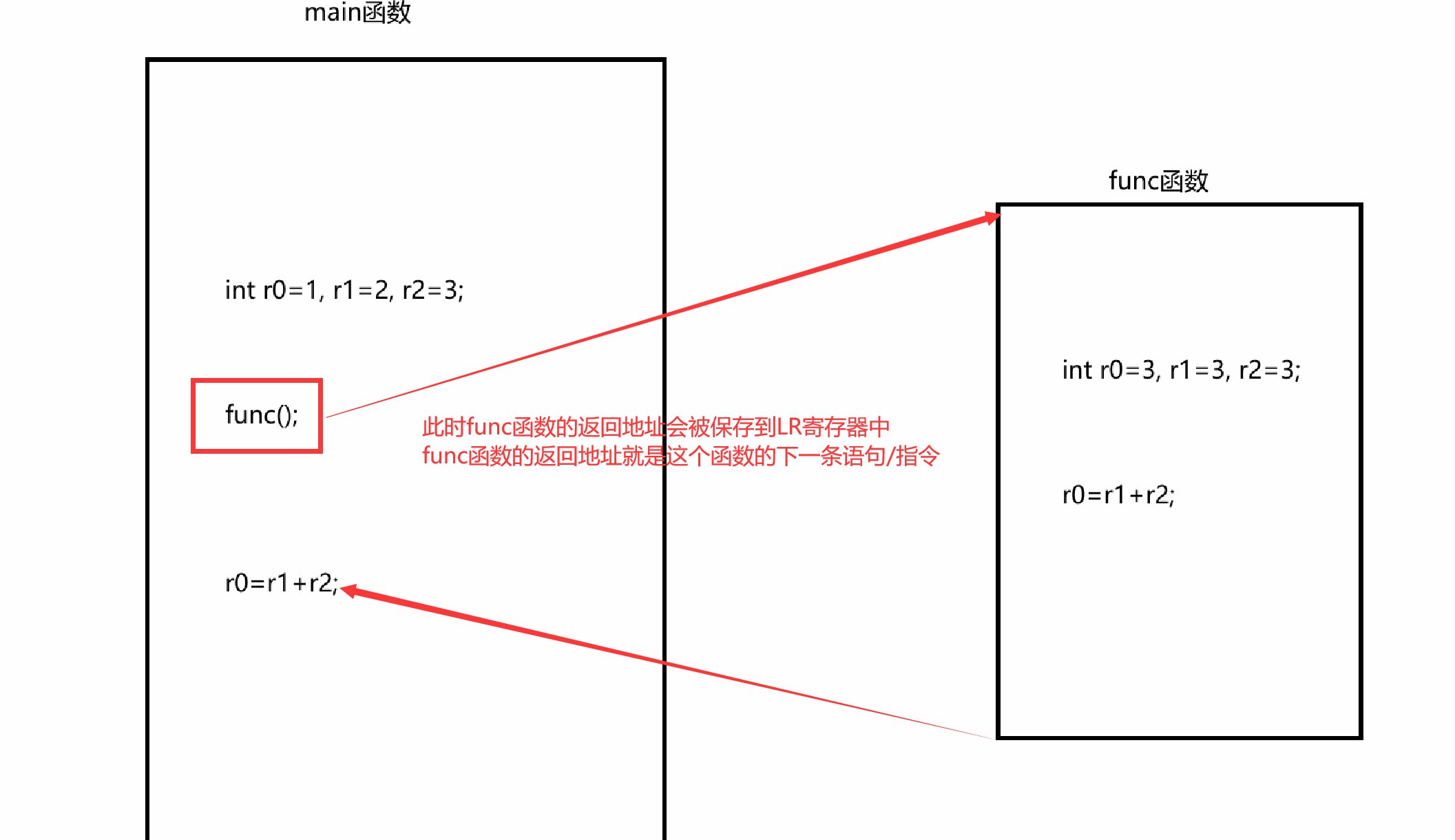

        在调用 func 函数的过程中，会将返回地址（即r0 = r1 + r2）保存到 LR 寄存器中

5.3 R15 寄存器（PC寄存器）

the program conter register

                |

程序计数寄存器

                |

用于保存下一条需要执行的汇编指令的地址

---

        在 ARM 指令集（32 位指令）下，PC 寄存器在执行一条指令后会自动 + 4 以指向下一条指令；若为 Thumb 指令集（16 位指令），则通常自动 + 2。函数返回时，LR 寄存器中预先存储了返回地址，通过BX LR或MOV PC, LR等指令将 LR 的值传递给 PC，使程序跳转回返回地址继续执行。

SP、LR、PC 寄存器总结

- SP寄存器：用于保存栈空间的一片地址，用于实现C语言中的局部变量

- LR寄存器：用于保存函数的返回地址，用于实现C语言中的函数返回

- PC寄存器：用于保存下一条需要执行的汇编指令的地址，用于实现C语言语句的一条一条执行

- 综合使用实现函数之间的跳转

5.4 CPSR寄存器

the current program status register

                |

当前程序状态寄存器

                |

用于保存当前程序的状态

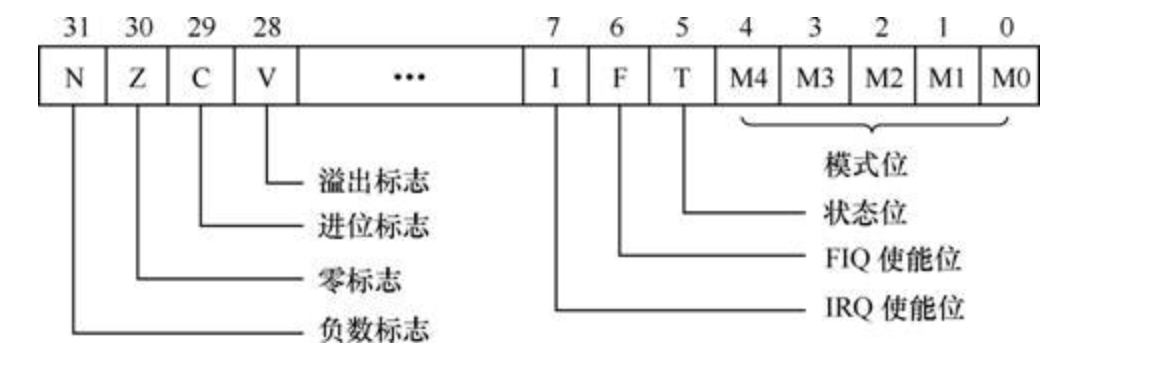

CPSR寄存器(4个字节32位)的高四位与低八位

高 4 位

N - 31位 - 负数标志位 - 比较两个数的大小

• 取决于最近一次影响标志位的运算（ADD、SUB、CMP等）结果的最高位：
  • 最高位结果为1（即负数，计算机中补码表示），N = 1
  • 最高位结果为0（即正数或 0 ），N = 0

Z - 30位 - 零标志位 - 判断两数相等

• 当指令运算结果为 0 时，Z = 1；否则，Z = 0

C - 29位 - 进位 / 借位标志位 - 比较无符号数的大小

• 无符号数加法中，结果超出位数范围产生进位，C = 1
• 无符号数减法中，被减数小于减数产生借位，C = 0

V - 28位 - 溢出标志位 / 符号标志位

• 有符号数运算时，结果超出了有符号数的表示范围，对符号位产生了变化，V = 1；否则 V = 0

---

低 8 位 - 控制位

I - 7位 - IRQ模式使能位 / IRQ模式屏蔽位 / 中断禁止位

• I = 1 -> 禁止IRQ普通中断模式
• I = 0 -> 允许IRQ普通中断模式

F - 6位 - FIQ模式使能位 / FIQ模式屏蔽位 / 快速中断禁止位

• F = 1 -> 禁止FIQ快速中断模式
• F = 0 -> 允许FIQ快速中断模式

T - 5位 - 状态位 / ARM状态屏蔽位 / Thumb 状态位

• T = 1 -> 处理器屏蔽 ARM 状态，运行 Thumb 指令集（16 位指令）
• T = 0 -> 不屏蔽 ARM 状态，运行 ARM 指令集（32位指令）

M - [4 : 0] 位 - 模式位 / 工作模式位

• 10000 -> User 模式
• 10001 -> FIQ 模式
• 10010 -> IRQ 模式
• 10011 -> Supervisor(SVC)模式
• 10110 -> Monitor(MON)模式
• 10111 -> Abort(ABT)模式
• 11010 -> Hyp(HYP)模式
• 11011 -> Undef(UND)模式
• 11111 -> System(SYS)模式

5.5 SPSR寄存器

the save program status register

                        |

        备份程序状态寄存器

                        |

        用于备份程序的状态

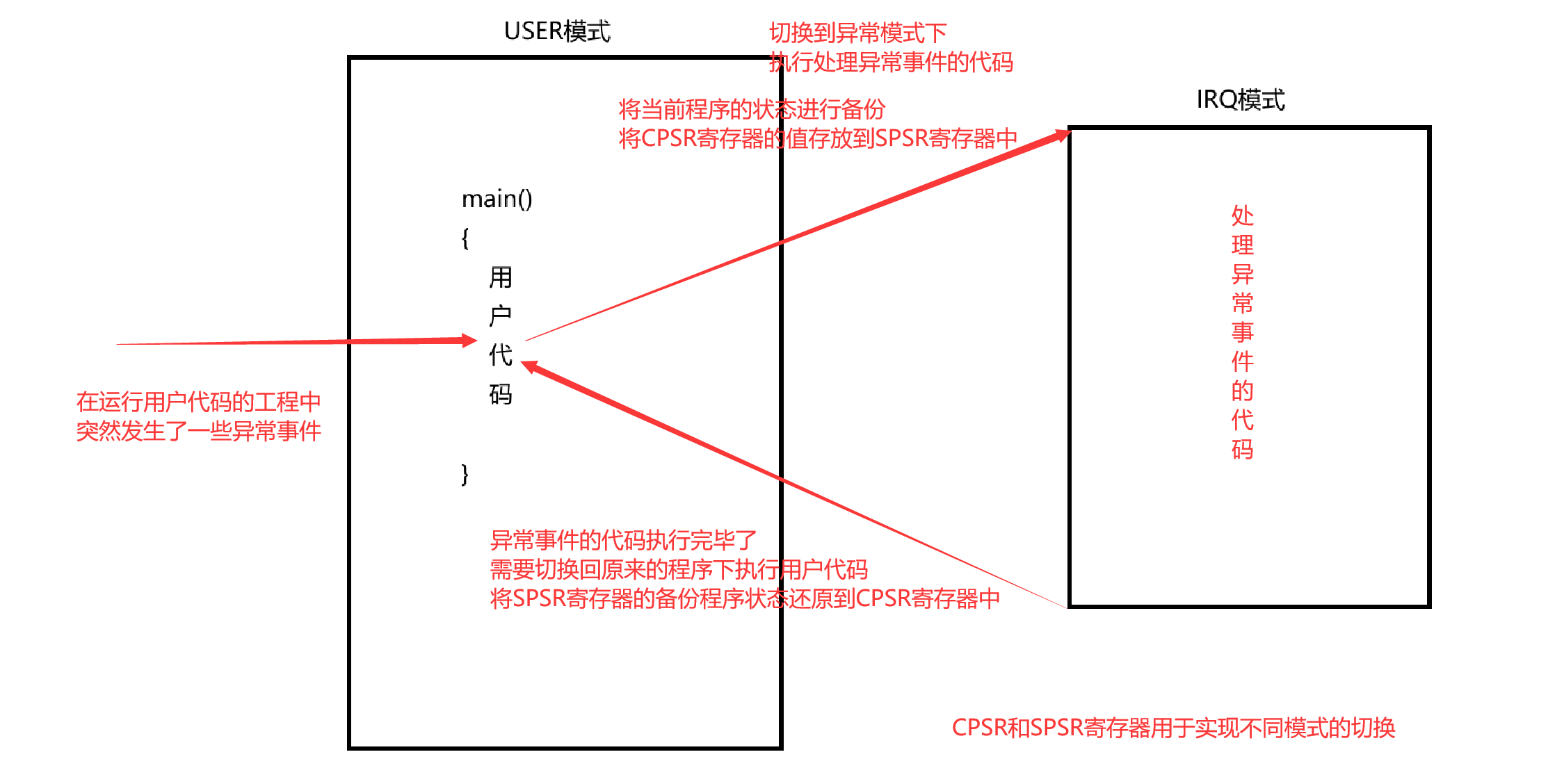

        在USER模式(非特权模式)切换到执行IRQ(异常模式)代码时，将CPSR寄存器当前的值存放至SPSR寄存器中，异常模式代码执行结束后，需要切换回原用户代码继续执行，将SPSR寄存器中的值取回还原至CPSR中，从而实现不同模式的切换

---

六、汇编指令

6.1 汇编指令的分类

基础汇编指令

 ① 数据操作指令

1. 数据搬移指令（赋值指令 = ）
2. 移位运算指令（<<、>>）
3. 位运算指令（&、|、~、^）
4. 算数运算指令（+、-、*、/）
5. 比较指令（<、>、==、!=）

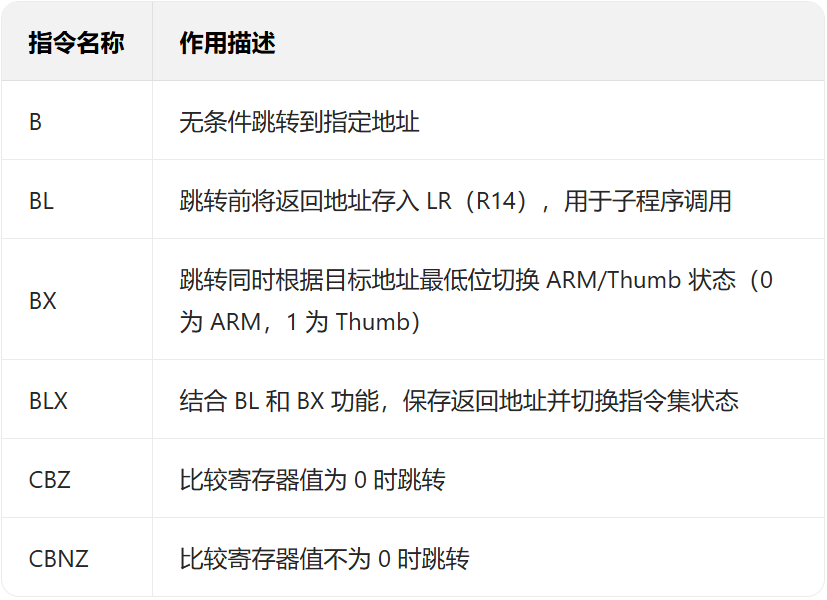

② 跳转指令

进阶汇编指令

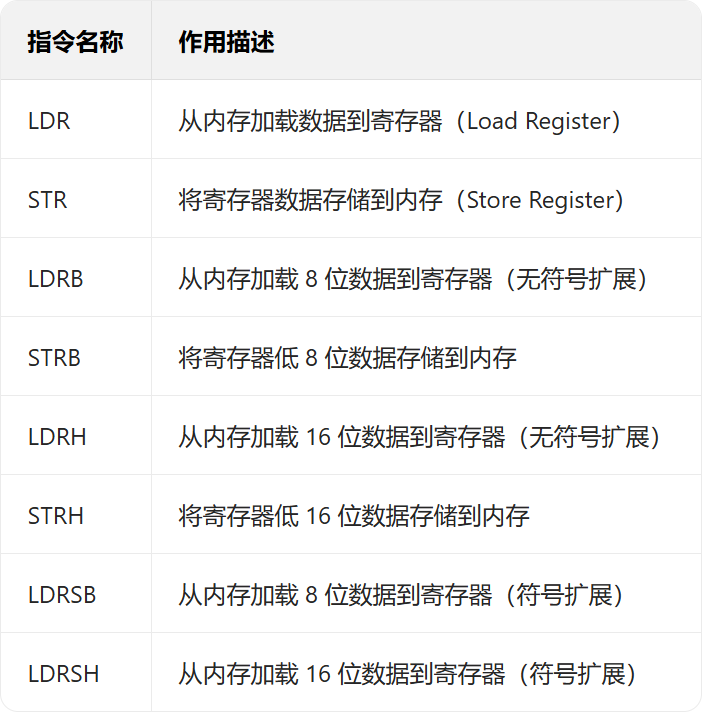

③ 单寄存器内存读写指令

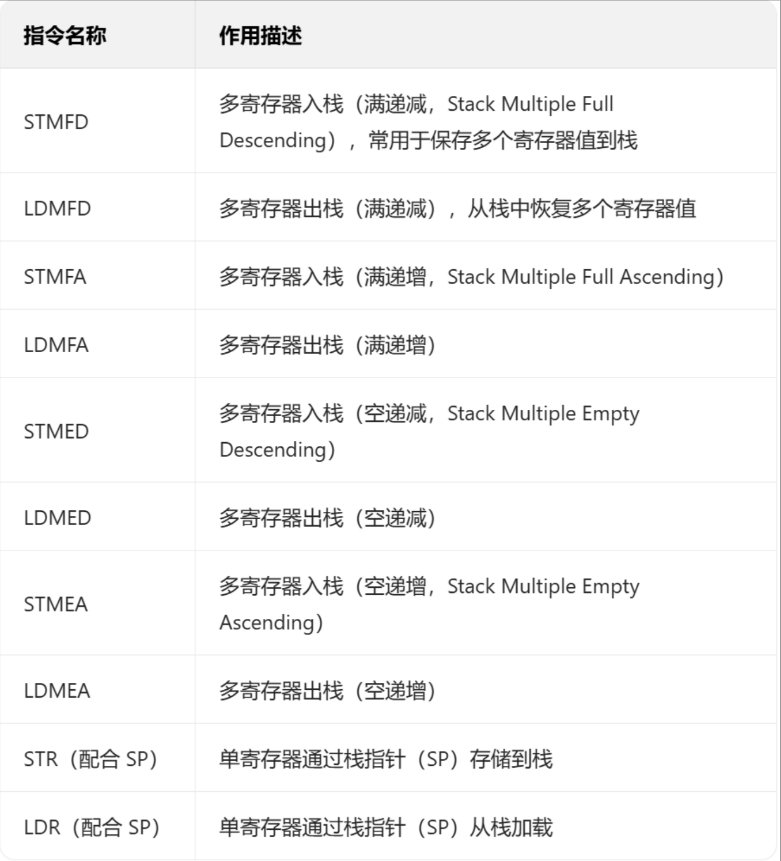

④ 栈指针寄存器内存读写指令（包含多寄存器内存读写指令）

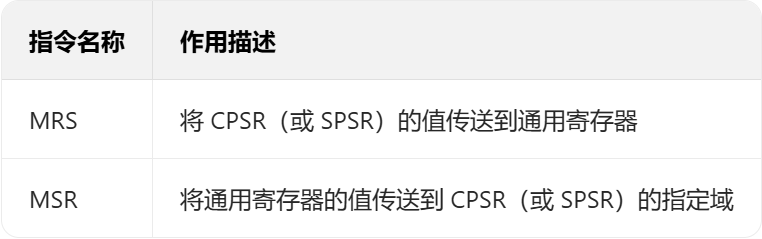

⑤ CPSR 特殊功能寄存器内存读写指令

⑥swi软中断指令

6.2 汇编指令基本格式

{opcode}{cond}{s}        Rd, Rn, oprand_shifter2

{opcode}        --->        指令码，汇编指令的名字

---

{cond}        --->        条件码，用于指定指令在满足特定条件时才会执行，省略则指令无条件执行

---

{s}        --->        当指令带有该后缀时，会影响程序状态寄存器（CPSR）中的 N Z C V 标志位，不带该后缀则不会影响

---

Rd        --->        目标寄存器，用于存放指令执行后的结果

---

Rn        --->        第一操作寄存器，源寄存器之一，相当于左操作数，通常是操作数所在的寄存器

---

oprand_shifter2        --->        可选第二操作数，可以是 立即数、普通寄存器或经过移位的寄存器（如ADD  R0, R1, R2, LSL  #2）

注意：

1、{opcode}{cond}{s} 指令码、条件码、状态位连在一起写的，不允许出现空格

2、Rd, Rn, oprand_shifter2 目标寄存器、第一操作寄存器、第二操作数连在一起写，但是需要使用 , 隔开

3、{opcode}{cond}{s} 和 Rd, Rn, oprand_shifter2 这两个部分中间需要由空格隔开

4、汇编指令没有以 分号 ; 结尾，所以一条汇编指令写一行

5、汇编指令没有大小写区别

        mov r0, #0xff ==== MOV R0, #0XFF ==== MoV r0, #0xFF

        这三句话是一样的

6、在当前汇编文件中，使用的编译器支持的注释方式：

        6.1 单行注释 @ （不同的编译器支持的注释方式不同，可能有; , #......）

        6.2 多行注释

                /**/

                .if 0/1 .else .endif

6.3 数据搬移指令（赋值指令）

指令码

mov        直接赋值指令mvn        按位取反后赋值

指令格式

mov / mvn  Rd, oprand_shifter2

 无第一操作寄存器，只有目标寄存器和第二操作数

测试代码

.text		.global _start		_start:			mov r0, #0xff	@ 解释：将0xff赋值到R0寄存器中@ 如果使用赋值指令时，第二操作数是一个立即数@ 需要在他的前面加上#mvn r1, #0xff	@ 解释：将0xff全部按位取反后，赋值给r1寄存器@ r1 = ~（0xff） = 0xffffff00mov r2, #(-0xff)	@ -0xff(存储的补码，正数源码和补码是一致的，负数需要计算)@ 源码：0x800000ff@ 反码：0xffffff00@ 补码：0xffffff01stop:			b stop
.end

立即数

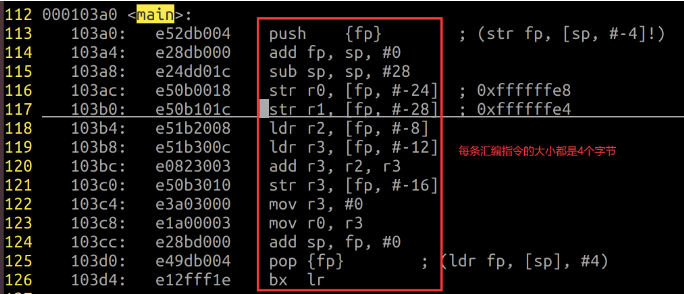

一条汇编代码占 4 个字节空间

mov

r0

{cond}

{s}

Rn

0~7 位是mov可直接操作的数值范围 0~255 0x00~0xff

如何判断一个数是否是立即数

1. 需要判断的数为 A
2. 可以在 0x00 ~ 0xFF 之间找到一个数 B
3. 数 B 可以通过 循环右移偶数位 是的其 与数 A 相等

则数 A 为立即数

例：

判断0XFF是否是立即数

1、数A = 0XFF = 0B 0000 0000 0000 0000 0000 0000 1111 1111

2、数B = 0XFF = 0B 0000 0000 0000 0000 0000 0000 1111 1111

3、循环右移偶数位：32位

判断0XFFF是否是立即数

1、数A = 0XFFF = 0B 0000 0000 0000 0000 0000 11111 1111 1111

2、数B = 0XFF = 0B 0000 0000 0000 0000 0000 0000 1111 1111 (找不到数B)

3、0XFFF不是一个立即数

判断0X1F000000是否是立即数

1、数A = 0X1F000000 = 0B 0001 1111 0000 0000 0000 0000 0000 0000

2、数B = 0X1F = 0B 0000 0000 0000 0000 0000 0000 0001 1111 (循环右移8位)

3、数B = 0XF8 = 0B 0000 0000 0000 0000 0000 0000 1111 1000 (循环右移11位)

4、数B = 0X7C = 0B 0000 0000 0000 0000 0000 0000 0111 1100 (循环右移10位)

可能存在多个数B，但是只要有一个数B符合要求，当前的数A就是一个立即数

有效数

一个数全部按位取反后，可以得到一个立即数，则这个数就是一个 有效数

ldr 伪指令

将一个较大范围的 32 位立即数加载到寄存器中

可以实现 0x00000000 ~ 0xFFFFFFFF 之间任意数值的赋值操作

6.4 移位操作运算指令

指令码

lsl（logical Shift Left） ---> 逻辑左移 / 无符号数左移 ---> 高位移出，低位补 0lsr（Logical Shift Right） ---> 逻辑右移 / 无符号数右移 ---> 低位移出，高位补 0ror（Rotate Right） ---> 循环右移     ---> 低位移出，补到高位asr（Arithmetic Shift Right） ---> 算数右移 / 有符号数右移 ---> 低位移出，高位补符号位

指令格式

lsl/lsr/ror/asr Rd, Rn, oprand_shifter2

测试代码

/***********************2、移位运算指令**************************/mov r0, #0xfflsl r1, r0, #8	@ 将r0寄存器中的值逻辑左移8位后赋值给r1寄存器@ r1 = r0 << 8 = 0xff00lsr r2, r1, #12	@ 将r1寄存器中的值逻辑右移12位后赋值给r2寄存器@ r2 = r1 >> 12 = 0xfror r3, r2, #4	@ 将r2寄存器中的值循环右移4位后赋值给r3寄存器@ r3 = 0xf0000000asr r4, r3, #4	@ 将r3寄存器中的值算术右移4位后赋值给r4寄存器@ r4 = 0xff@ 高位补符号位指的是所有高位都需要补符号位，而不是只有最高位补符号位/***********************2、第二操作数的所有情况**************************/@ 第二操作数可以是一个立即数mov r0, #0xff	@ 解释：将0xff赋值给r0寄存器中@ 第二操作数可以是一个普通寄存器mov r1, r0		@ 解释：将r0寄存器中的值赋值给r1寄存器中@ 第二操作数可以是一个经过移位的寄存器mov r2, r1, lsl #4	@ 解释：将r1寄存器中的值逻辑左移4位后赋值给r2寄存器@ 上述汇编指令的作用和这条lsl r2, r1, #4汇编指令的作用是一致的

6.5 位运算操作指令

指令码

and    --->    按位与（&）
orr    --->    按位或（|）
eor    --->    按位异或（^）
mvn    --->    按位取反（~）

口诀：

        与 0 清 0，与 1 不变

        或 1 置 1，或 0 不变

        异或 1 取反，异或 0 不变

指令格式

and/orr/eor/mvn    Rd, Rn, oprand_shifter2

测试代码

	/***********************4、位运算操作指令**************************/@ 32位数：@ 31									  0@  **** **** **** **** **** **** **** **** mov r0, #0xff@ 目的：将r0寄存器中的第[3]位清0，其他位不变，最后赋值给r0寄存器@ c语言写法：r0 = r0 & (~(0x1 << 3))and r0, r0, #(~(0x1 << 3))		@ r0 = 0xf7@ 目的：将r0寄存器中的第[3]位置1，其他位不变，最后赋值给r0寄存器orr r0, r0, #(0x1 << 3)

练习

        @假设你不知道r0寄存器中的值ldr r0, =0x12345678@ 31					                 0@  **** **** **** **** **** **** **** **** @ 1> 将r0寄存器的第[3]位清0，保持其他位不变and r0, r0, #(~(0x1 << 3))@ 2> 将r0寄存器的第[29]位置1，保持其他位不变orr r0, r0, #(0x1 << 29)@ 3> 将r0寄存器的第[7:4]位清0，保持其他位不变and r0, r0, #(~(0xf << 4))@ and r0, r0, #(~(0b1111 << 4))@ 4> 将r0寄存器的第[15:8]位置1，保持其他位不变orr r0, r0, #(0xff << 8)@ orr r0, r0, #(0x0000ff00)@ 5> 将r0寄存器的第[3:0]位按位取反，保持其他位不变eor r0, r0, #(0xf << 0)@ 6> 将r0寄存器的第[11:4]位修改为10101011，保持其他位不变@ 推荐使用先清0再置1and r0, r0, #(~(0xff << 4))orr r0, r0, #(0b10101011 << 4)	@ orr r0, r0, #(0xab << 4)@ 也可以先置1再清0orr r0, r0, #(0xab << 4)and r0, r0, #(~(0x54 << 4))

我的答案

.text
.global _start _start:ldr r0,=0x12345678@1>将r0寄存器的第[3]位清0，保持其他位不变and r0, r0, #(~(0x1<<3))@2>将r0寄存器的第[29]位置1，保持其他位不变orr r0, r0, #(0x1<<29)@3>将r0寄存器的第[7:4]位清0，保持其他位不变and r0, r0, #(~(0xf<<4))@4>将r0寄存器的第[15:8]位置1，保持其他位不变orr r0, r0, #(0xf<<8)@5>将r0寄存器的第[3:0]位按位取反，保持其他位不变eor r0, r0, #(0xf)@6>将r0寄存器的第[11:4]位修改为10101011，保持其他位不变and r0, r0, #(~(0xff<<4))orr r0, r0, #(0xAB<<4)stop:b stop.end

6.6 算数运算指令

add ---> 基础加法指令，不影响 CPSR 寄存器的 C 位;adc ---> 带进位加法指令，执行指令时要加上 CPSR 中的 C 位，进位时 C = 1;sub ---> 基础减法指令，不影响 CPSR 寄存器的 C 位;sbc ---> 带借位减法指令，执行指令时要多减 (1-C) ,借位时 C = 0;mul ---> 乘法指令;div ---> 除法指令，需要在 ARM-v8 及以上架构使用;

指令格式

add/adc/sub/abc/mul/div    Rd, Rn, oprand_shifter2

测试代码

	/***********************5、算数运算操作指令**************************/mov r1, #0x1mov r2, #0x3@ add r3, r1, r2	@ r3 = 0x1 + 0x3 = 0x4@ sub r4, r2, r1	@ r4 = 0x3 - 0x1 = 0x2@ 模拟两个64位数相减@ r1寄存器存放第一个64位数的高32位，r2寄存器存放第一个64位数的低32位@ r3寄存器存放第二个64位数的高32位，r4寄存器存放第二个64位数的低32位@ r5寄存器中存放相减后的高32位数，r6寄存器存放相减后的低32位数mov r1, #0x5mov r2, #0x2mov r3, #0x1mov r4, #0x8@ 先低位相减subs r6, r2, r4		@ 此时需要使用到s状态位@ 由于当前指令的执行结果产生了借位@ 并且高32位运算时，需要使用到产生借位后的C位@ r6 = r2 - r4 = 0x2 - 0x8 = 0x2 - 0x2 - 0x6@ = 0x0 - 0x6 = 0x0 - 0x1 - 0x5@ = 0xffffffff - 0x5 = 0xfffffffasbc r5, r1, r3		@ 此时需要使用到sbc@ 由于此处高32位相减时，需要多减去一个借位@ r5 = r1 - r3 - c位 = 0x5 - 0x1 - 0x1 = 0x3@ 注意：不管c位存放的是0/1@ 只要c位产生了借位，就需要多减一个0x1@ 只要c位产生了进位，就需要多加一个0x1@ 模拟两个64位数相加@ r1寄存器存放第一个64位数的高32位，r2寄存器存放第一个64位数的低32位@ r3寄存器存放第二个64位数的高32位，r4寄存器存放第二个64位数的低32位@ r5寄存器中存放相加后的高32位数，r6寄存器存放相加后的低32位数mov r1, #0x1mov r2, #0xfffffffemov r3, #0x2mov r4, #0x4adds r6, r2, r4	@ r6 = 0xfffffffe + 0x4@ = 0xfffffffe + 0x1 + 0x3@ = 0xffffffff + 0x3@ = 0xffffffff + 0x1 + 0x2@ = 0x0 + 0x2 = 0x2adc r5, r1, r3 @ r5 = r1 + r3 + c位 = 0x1 + 0x2 + 0x1 = 0x4
