瞬态数据表定义Fluent变量

重要说明：本文基于2025R2版本编写，其他版本可能存在差异。

1 概述

瞬态数据表是定义 Fluent 变量随时间变化规律的profile文件，文件类型为文本文件。

瞬态数据表假设所有时刻，被定义的对象都是均匀分布，无法考虑变量在空间上分布不均匀问题。在数据点之间的时刻，Fluent 采用线性插值计算当前时刻的变量值。

2 数据表的格式

2.1 格式要求

第一行为基本定义，包括以下内容，各自之间使用空格分隔：

• 名称（可以为英文字母、数字、英文符号的组合）
• 变量的数量（正整数）
• 数据点的数量（正整数）
• 周期循环标记（0表示非周期型数据，1表示周期型数据）

第二行内容为各变量命名，且第一个变量必须为时间，各变量名之间使用空格分隔。

第三行往后为各数据点，即各时刻的变量取值，各数值之间使用空格分隔。

非周期型数据表的示例如图所示。

周期型数据表的示例如图所示。

2.2 注意事项

• 周期型数据中，第一个数据点和最后一个数据点，除时间外所有变量数值必须严格一致
• 为了避免不必要的数据处理错误，建议周期型数据定义从 0 时刻开始
• 数据表的单位制使用 kg-m-s 单位制。时间列的单位为秒，其他数据列需要注意单位制换算问题

3 调用数据表

3.1 调用数据表

命令行中输入命令 file/read-transient-table 可读取已有的数据表文件。

若数据表文件存在格式错误，会出现弹窗提示。

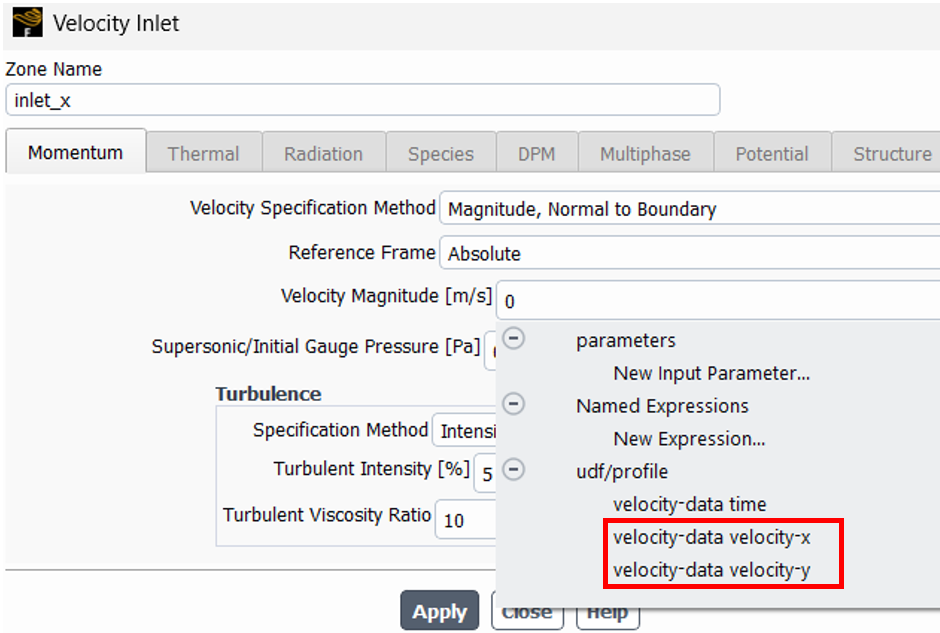

成功读取后，在软件界面上选择相应的数据列即可。

对于非周期数据表，若计算的时间超出数据表定义的范围，则变量取值为数据表范围内最近时刻数值。

例如，如图所示的数据表，仅定义了 1 - 5 秒的速度值。

以此数据表定义入口速度，则 0-1 秒，入口速度为 2 m/s；5秒以后，入口速度为 6 m/s。

3.2 变量曲线绘制

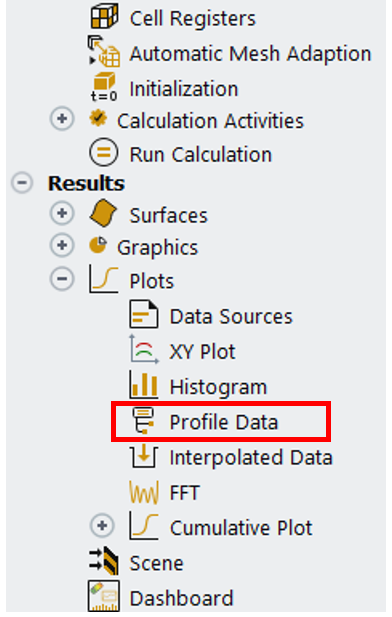

在Fluent界面左侧树状菜单中，可对数据表中变量变化曲线进行绘图可视化展示。

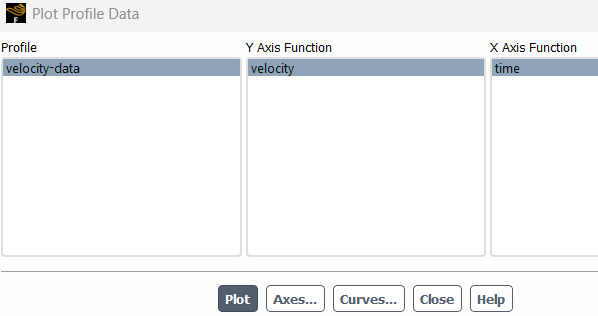

绘制曲线如图所示。
