基于蓝牙的stm32智能火灾烟雾报警系统设计

ds 2025/8/25 10:13:05

一.硬件方案

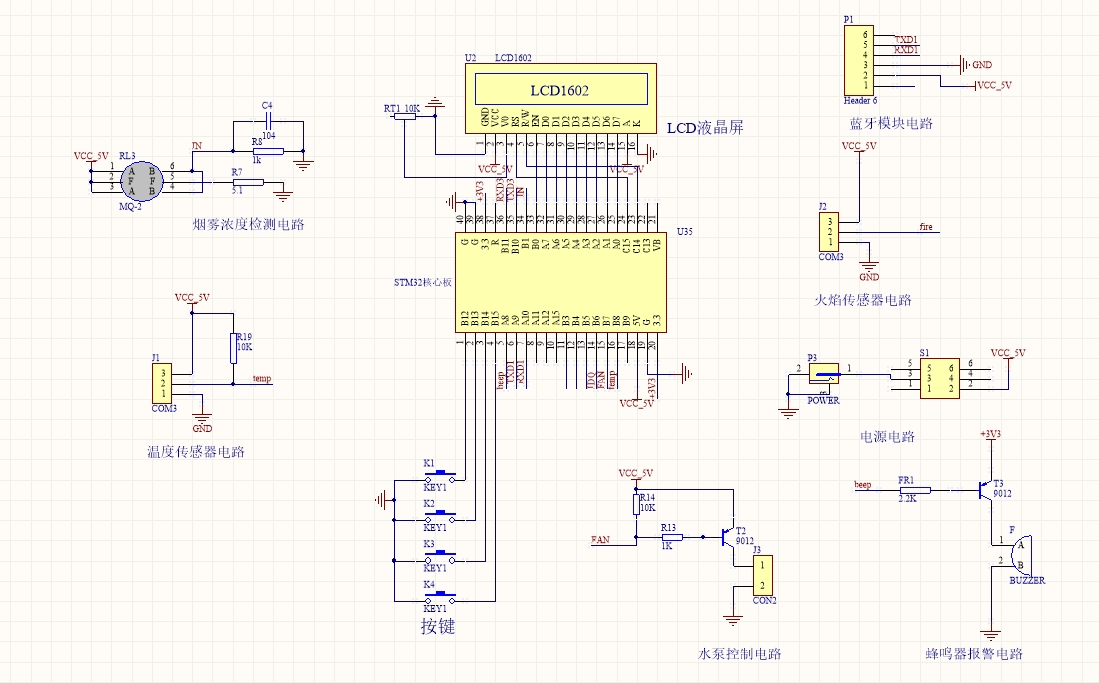

主要由STM32F103C8T6单片机最小系统板+LCD1602显示屏模块+MQ-2烟雾传感器+火焰检测模块+温度传感器+水泵电路+按键电路+蜂鸣器报警电路+蓝牙电路+电源开关构成；

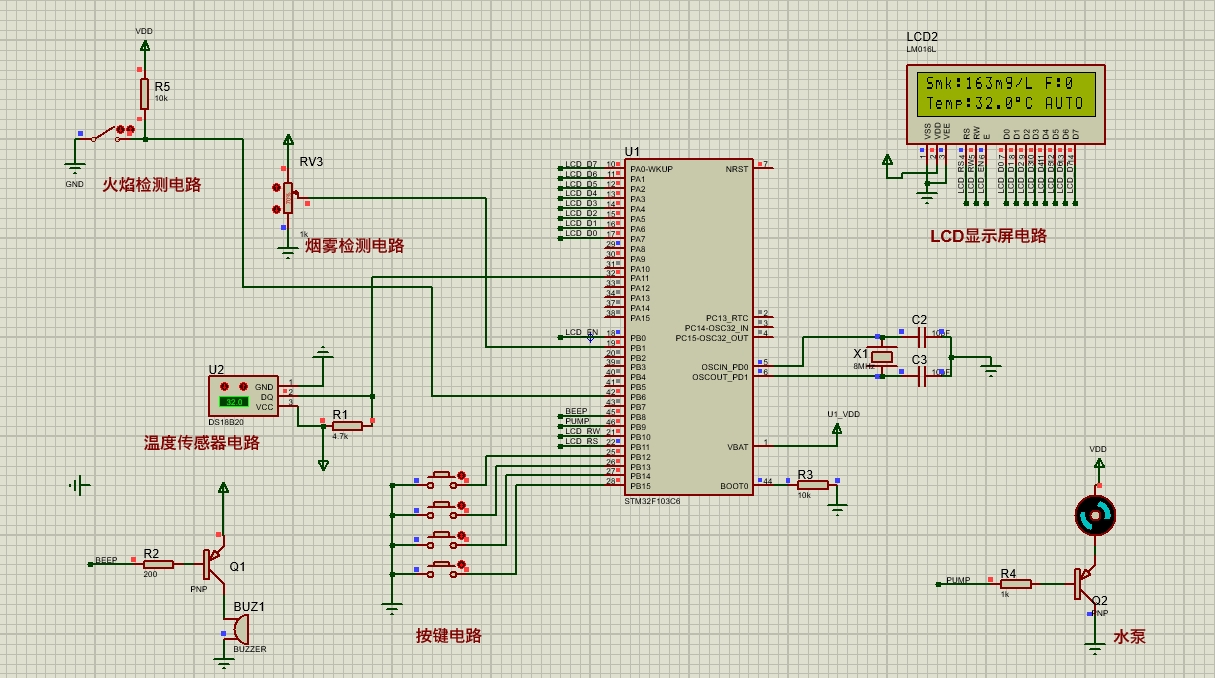

仿真图如下：

二.设计功能

具有温度采集、烟雾采集、火焰信号采集功能；
显示屏显示当前系统信息，按键设置温度、烟雾监测阈值，当超过阈值时或有火焰信号时会发生声光报警，自动或者手动开启灭火（水泵）；
按键功能：按键1：模式切换；按键2：设置键；按键3：自加一；按键4：自减一/开关水泵；
蓝牙通信连接上位机APP，远程显示信息，接收报警，远程控制灭火；

三.软件设计

主程序源码

  int main(void){vu8 key=0;	delay_init();	    	 //延时函数初始化	  LED_Init();		  		//初始化与LED连接的硬件接口BEEP_Init();         	//初始化蜂鸣器端口FAN_Init();KEY_Init();         	//初始化与按键连接的硬件接口RELAY_Init();uart_init(9600);  //初始化串口1TIM2_Int_Init(999,7199);//10Khz的计数频率Adc_Init();Lcd_GPIO_init();  //初始化lcd引脚Lcd_Init();		  //初始化lcd屏幕Lcd_Puts(0,0,(unsigned char *)init_lcd1);	//显示Lcd_Puts(0,1,(unsigned char *)init_lcd2);	//显示BEEP=1;RELAY=0;while(1){key=KEY_Scan(1);	//得到键值KEY_Handle(key);  //按键处理函数APP_Handle(revData);  //APP指令处理函数revData=0;if(FIRE==0)    //火焰检测{fire_flag=6;}if(T_100ms>=10){T_100ms = 0;if(refresh==1)APP_refresh();if(fire_flag>0)fire_flag--;//采集烟雾浓度值ALValue = (u16)(Get_Adc(9)/3);   if(ALValue>999)ALValue  = 999;if (ALValue > K_ZERO) ALValue = ALValue - K_ZERO;              //首先减去零点漂移，一般是130mVelseALValue = 0; temperature=DS18B20_Get_Temp();    //获取温度temp=((u16)temperature);if(ALValue>WARNING)			 //报警阈值判断{smoke_flag =1;printf("当前烟雾浓度超标!!\r\n");}else if(temp>T_WARNING)			{smoke_flag =2;printf("当前温度超标!!\r\n");}else	if(fire_flag>0)			{smoke_flag =3;printf("当前有火焰!!\r\n");}else{smoke_flag =0;}if(mode==AUTO)    //自动模式下，自动开关水泵{if(smoke_flag>0){RELAY=1;   //开启水泵}else{RELAY=0;   //关闭水泵}}if(smoke_flag>0)   //蜂鸣器报警判断{if(BEEP_state==0)BEEP=1;elseBEEP=0;}elseBEEP=1;if(set==0)					 //set为0，说明现在不是设置状态Display_1602();	 //显示AD数值和报警值}}
}

链接：https://pan.baidu.com/s/1OXviDxr7wY28B81c2WVTWQ 提取码: s37p
