1问题背景
某客户产品应用中，使用JTAG仿真器时经常会遇到一启动负载或者上强电则JTAG会出现断连，而且JTAG report 不同的错误？如果弱电情况下仅供电3.3V，JTAG连接则会是健壮的。请问下JTAG debug方法或者有什么可以改进的解决方案？
2问题分析

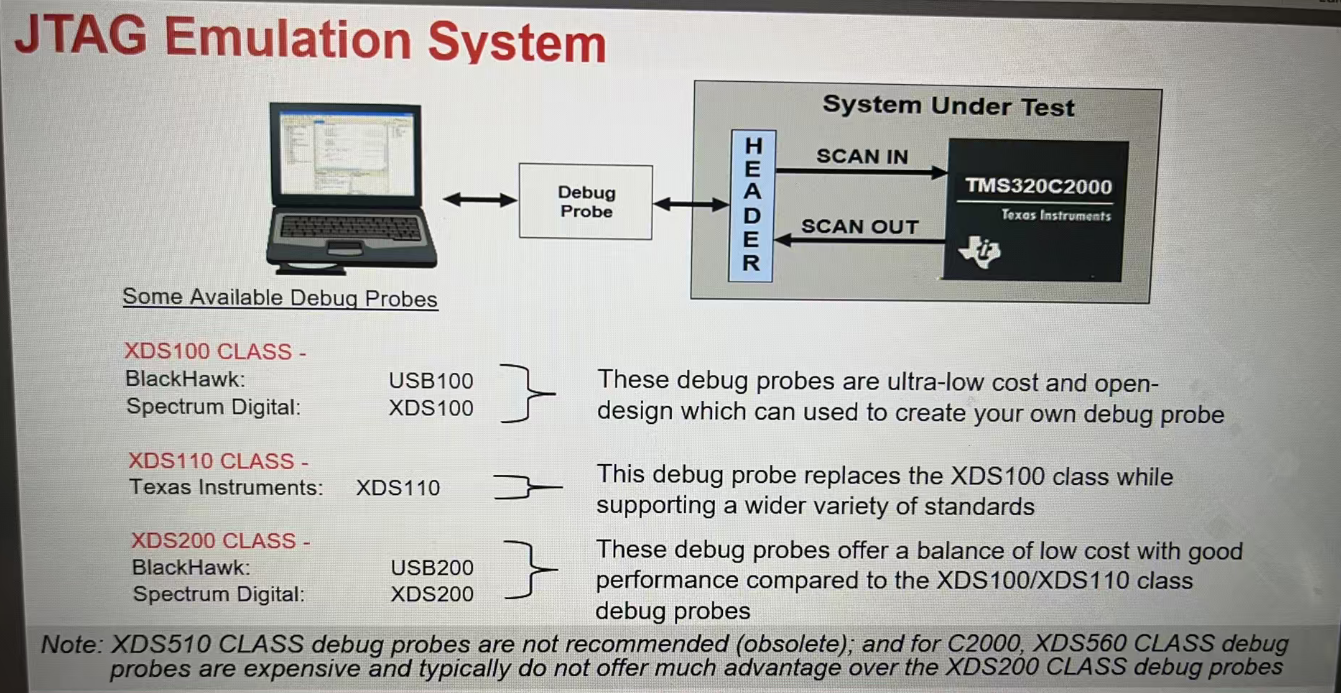

JTAG原理和框图如下：
主要是通过4-pin或者7-pin JTAG模式或c-JTAG模式，PC通过JTAG仿真器对芯片进行连接，进而实现芯片的访问，读取，代码下载等操作。

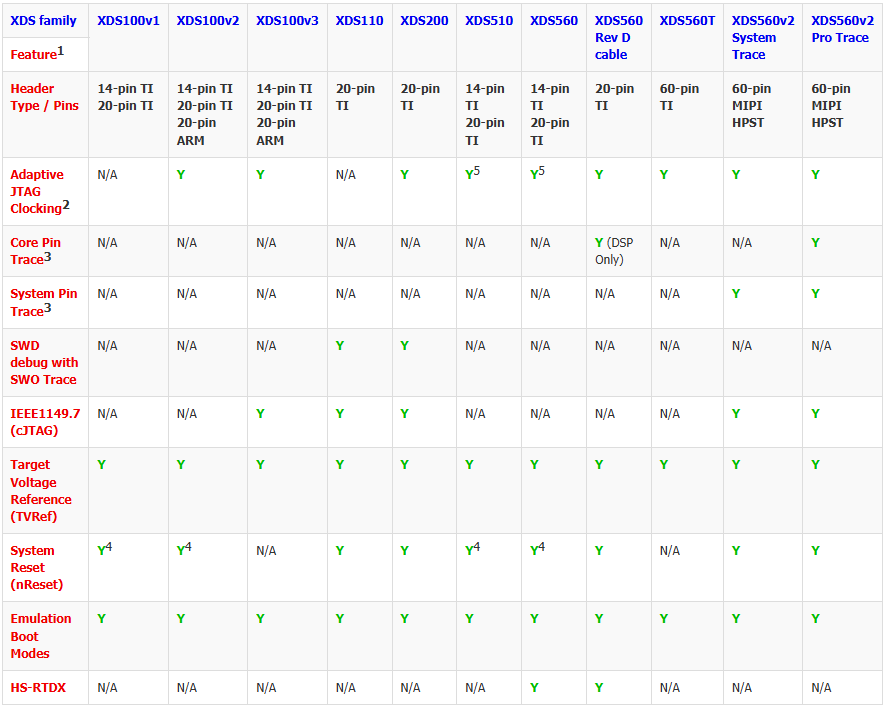

JTAG仿真器的类型：
一般情况下推荐性能和价格中等的XDS110；部分最新的型号可以支持隔离型的XDS110-ISO；
性能强价格贵的则推荐XDS200或者XDS560；
便宜的话则推荐XDS100，或者XDS100V3；
JTAG常见的推荐电路：(最新
