电解电容串联均衡电阻计算

      交流输入经过整流桥整流输出的是有脉动的直流电压，为了产生稳定的整流电压，需要用大的电解电容来稳压及滤波。

      而380Vac输入，整流后的电压约为540Vdc，为了对抗输入电压波动，以及保留裕量，需要选取600V以上的电解电容。

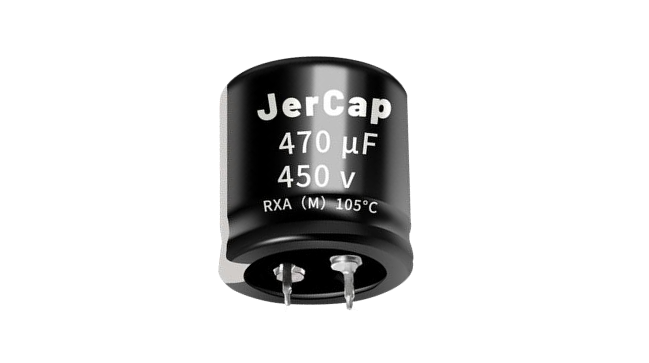

      常规电解电容耐压最大为450V，即使有630V的也不是很常见，而且很昂贵，考虑到成本，以及可替代性，实际设计常常选用两个耐压400V或450V的电解电容串联来做滤波。

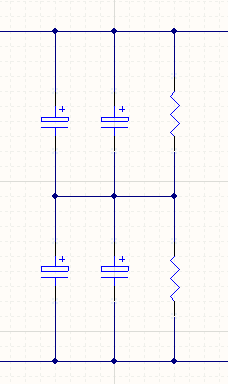

      由于电容采用串联方式工作，为了保证两电容的分压均衡，需对电容并联均压电路，而最常用的均压电路为电阻均压。

      下面我们来计算一下，并联均压电阻阻值，此处以两个450V，330uF的电解电容串联为例：

第一步：确认电容漏电流

我们可以根据电容规格书查询计算

I漏=0.01*330uF*450V=1485 uA

第二步：确认均衡电阻电流

保证均压的一致性，一般选取流过均压电阻的电流为电容漏电流的5~10倍。这里咱们选5倍

I并=5*I漏=7425 uA

第三步：确认均衡电阻最大阻值

以实际工作最大电压为600V计算，每个电容理论上承担300V电压

R并=300V/7425uA=40.4 kΩ

故选均压电阻：R<40.4 kΩ即可
