AC-DC工作原理以及 PCB设计要点

为什么需要将AC转换成DC？

因为大部分家庭所使用的电器都是在5v，3.3v的DC电压，如果不把AC转换成DC就无法使电器工作。

为什么一开始供电站不直接传输DC呢？

因为我们的电力通常都是在比较偏僻的山区或者是沿海地区，从这些地区传输到市区，AC电压会比较有优势，通过高电压低电流方式传输AC电压，可以减小传输的损耗，高压电经过供电站分阶段转换成220VAC后再传输到家庭当中。

AC一般有哪些方式转换成DC？

一般AC转换成DC有两种方式：

1. 变压器转换

2. 开关方式转换

如何转换，转换的原理是什么？

①变压器转换：

1.变压器转换是先由低频变压器（因为AC高压的频率是50-60HZ）将AC高压转换成AC低压。

2.然后再通过整流将已经降压的AC转换成DC。

3.但是由于刚转换过的DC纹波太严重了，我们要想办法把纹波减小，这个时候我们可以通过电容滤波来平滑电压。

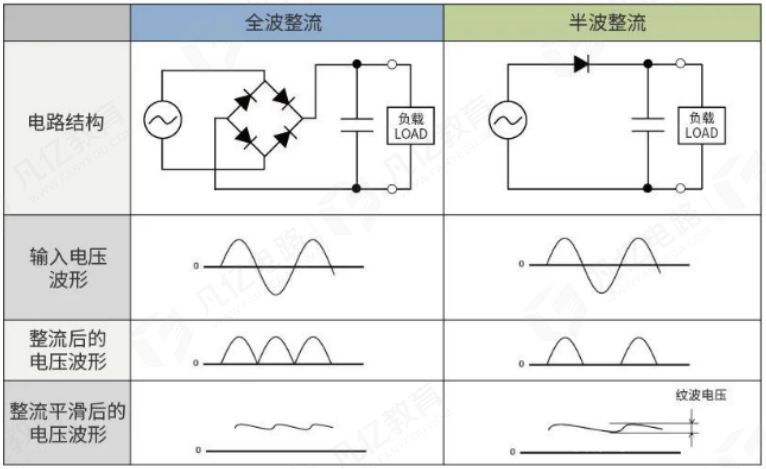

整流方式：
