【科研绘图】3DMAX血管网络插件BloodVessels使用方法详解

3DMAX是一款功能强大的三维建模、动画和渲染软件，在科研绘图领域有着广泛的应用。它能够帮助科研人员将抽象的科研数据、理论模型或实验结果转化为直观、生动的三维图像，从而更有效地传达科研成果，提升论文、报告或演示文稿的质量。

3DMAX血管网络插件BloodVessels，一键创建具有随机分支结构的几何体。适用于如血管网络、神经系统、树枝等形状的3D建模。

血管网络建模属于不规则形状建模（异型建模），因其形状具有随机性、无规则性，手动建模具有较高的难度，BloodVessels插件可以解决这一问题，并极大的提高建模的效率。

【适用版本】

3dmax2012及更高版本（不仅限于此范围）

【安装方法】

BloodVessels插件无需安装，使用时直接拖动插件脚本文件到3dmax视口中打开即可。

【使用方法】

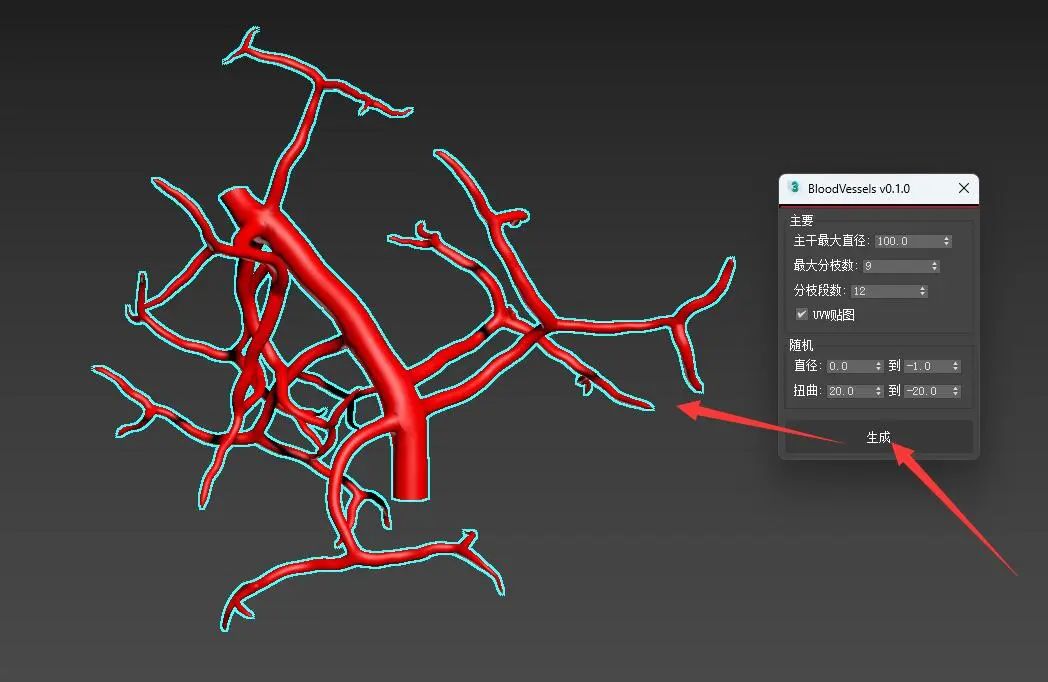

1.将BloodVessels插件脚本文件拖到3dmax视口中打开，设置参数。如图：

2.点击“生成”按钮，生成！

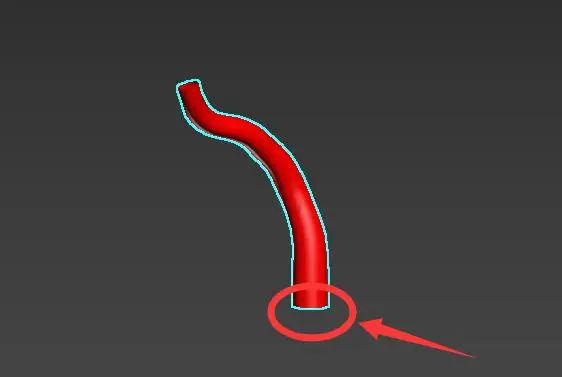

主干最大直径：指主干根部的最大直径，如图：

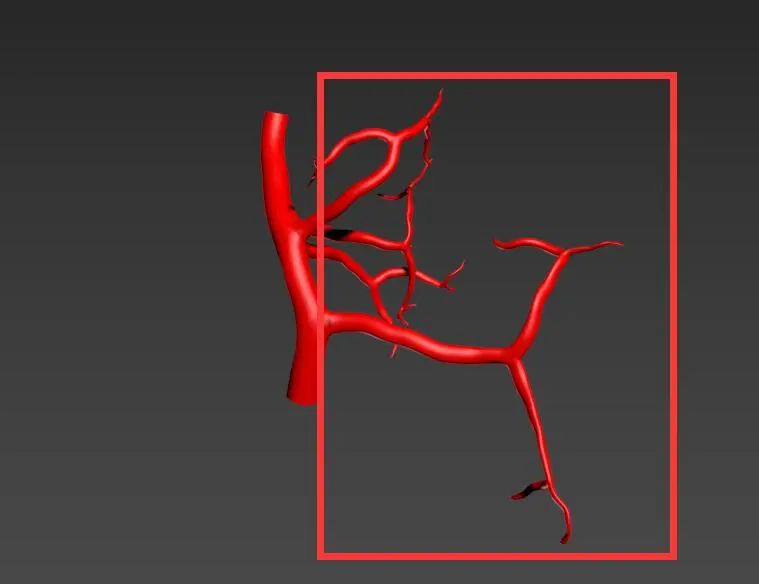

最大分枝数：指从主干分枝的最大数量（实际分枝数量小于等于这个值）,如图：

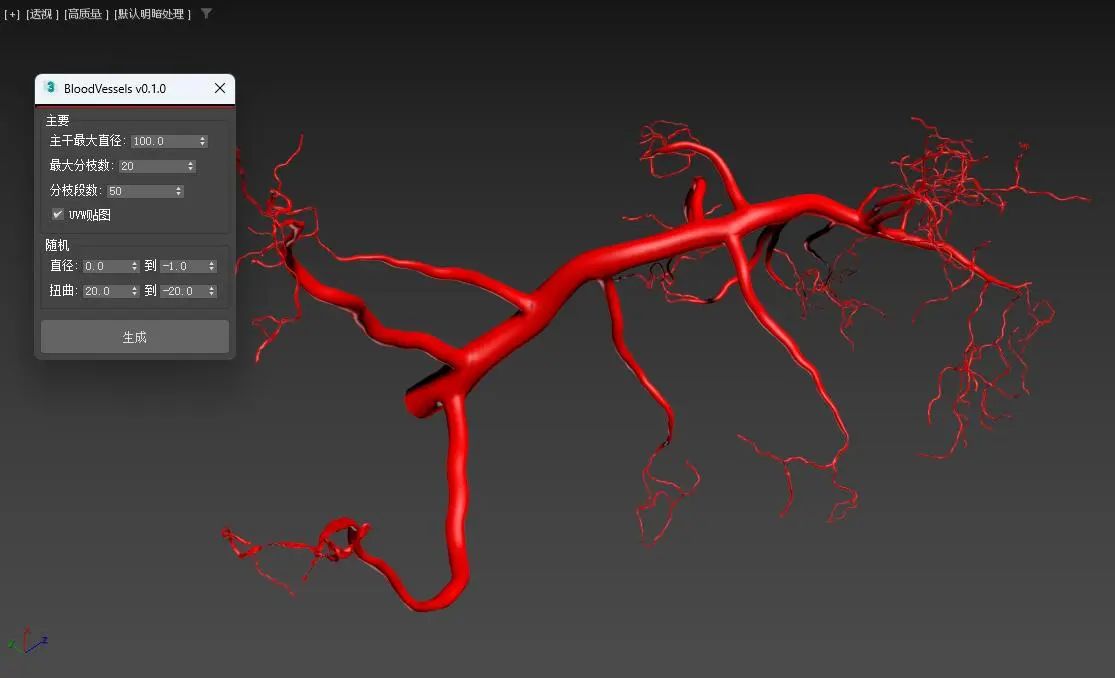

分枝段数：该参数可改变主干长度，值越大主干越长（提示：该参数越大运算时间越长，请谨慎设置）

UVW贴图：添加面贴图坐标。

随机->直径：每条血管末端相对于其始端随机缩放比例。

随机->扭曲：主干及分枝的随机弯曲程度。

问题及注意事项：

1.参数修改请参考默认参数设置逐渐调节尝试，以便得到最佳的效果。

2.部分分枝有时会呈现扁平形状（通过调节分枝段数可适当得到改善）。

通过以上对 3DMAX 血管网络插件 BloodVessels 的详细介绍，我们全面了解了这款插件的用途功能、适用版本、便捷的安装方法以及使用步骤和参数设置。无论是对于专业从事 3D 建模工作，需要创建血管网络、神经系统或树枝等复杂形状模型的从业者，还是对 3D 建模充满热情、想要探索新技巧的爱好者而言，BloodVessels 插件都为我们提供了一个高效且实用的工具。
