LTSPICE仿真电路：（二十九）T型反馈比例器

1.前言

在学习新概念模拟电路的时候，看到了这个T型反馈比例器，感觉可能会用的到，所以仿真试试

2.T型反馈反向比例放大器

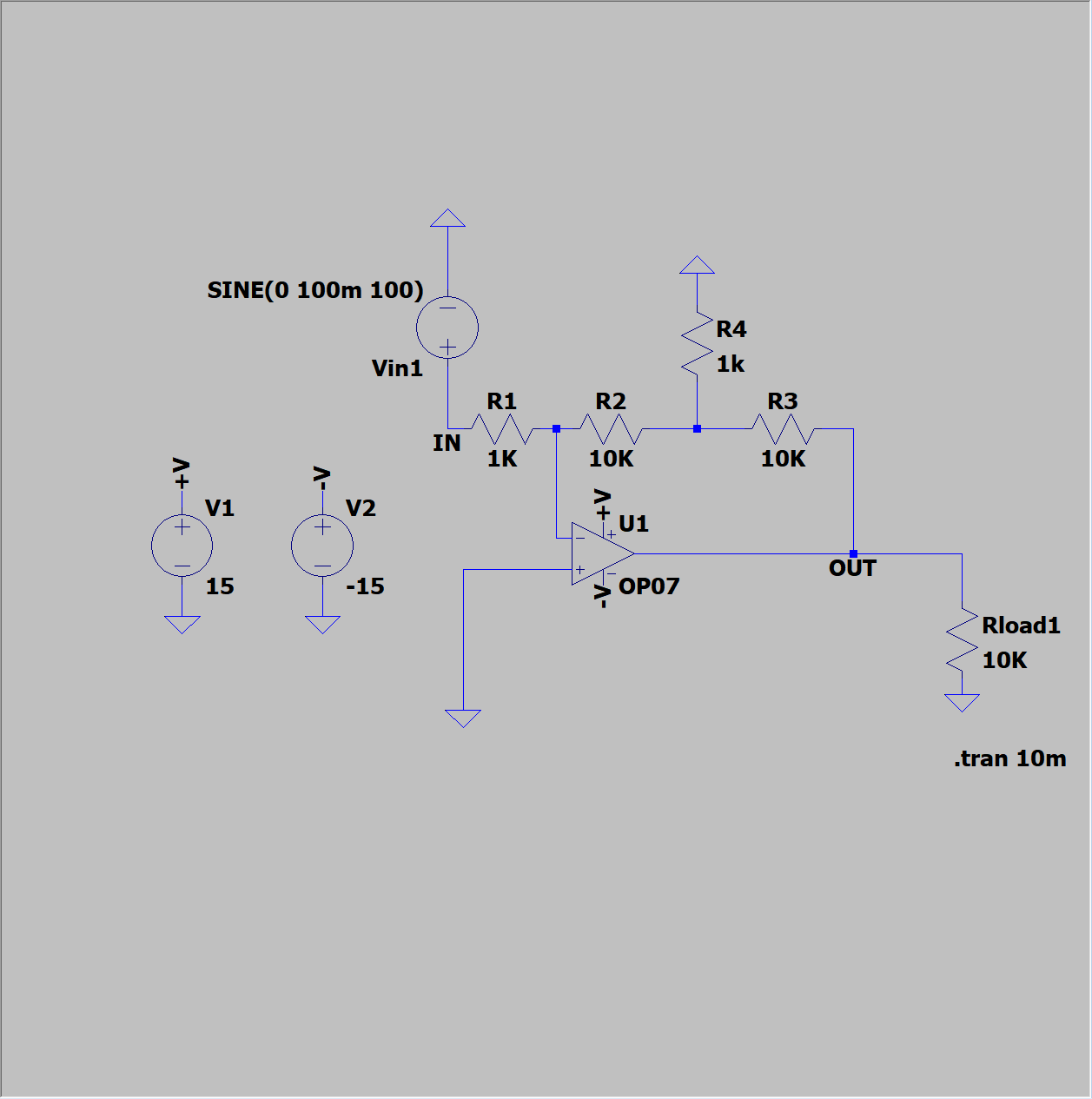

与反向比例放大器相当的接近，就是在反馈回路上加了一个对地的电阻，详情见仿真图

可以看到图中，R4就是多出的电阻，将反馈电阻一分为2，中间加了一个对地的电阻。

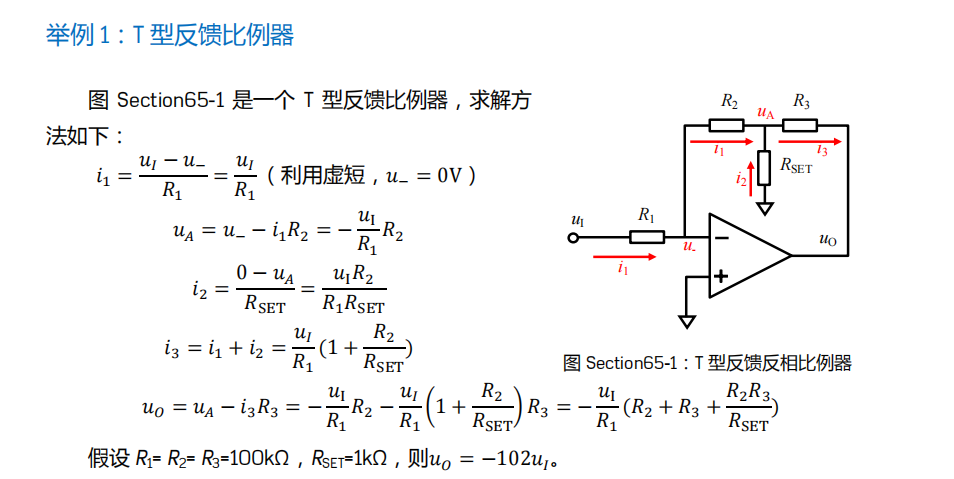

他的放大倍数推导过程如下图，来源是新概念模拟电路

所谓的Rset就是仿真里的R4 ，通过图中的公式计算，仿真的放大倍数为倍，下面是仿真结果

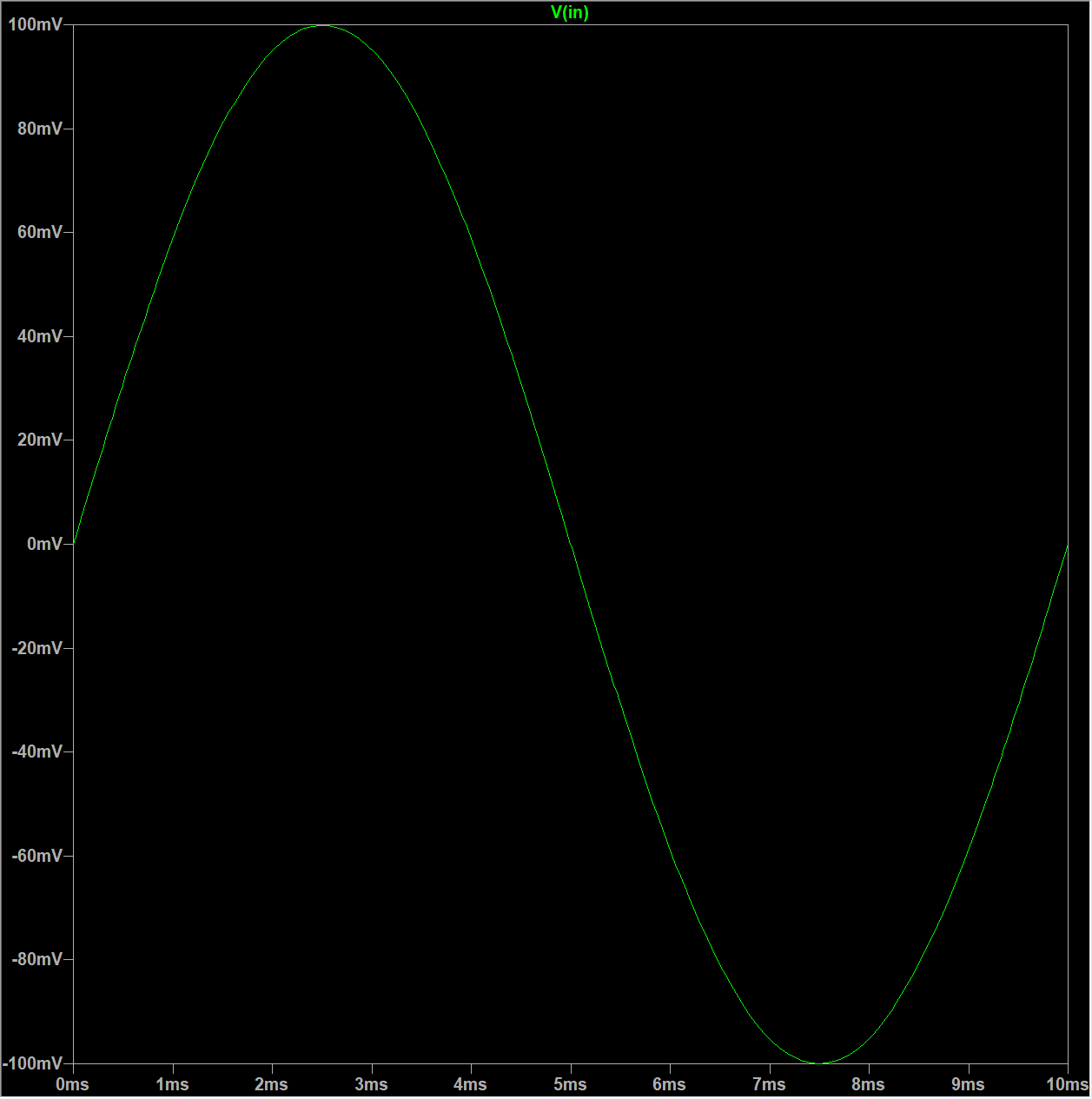

输入波形

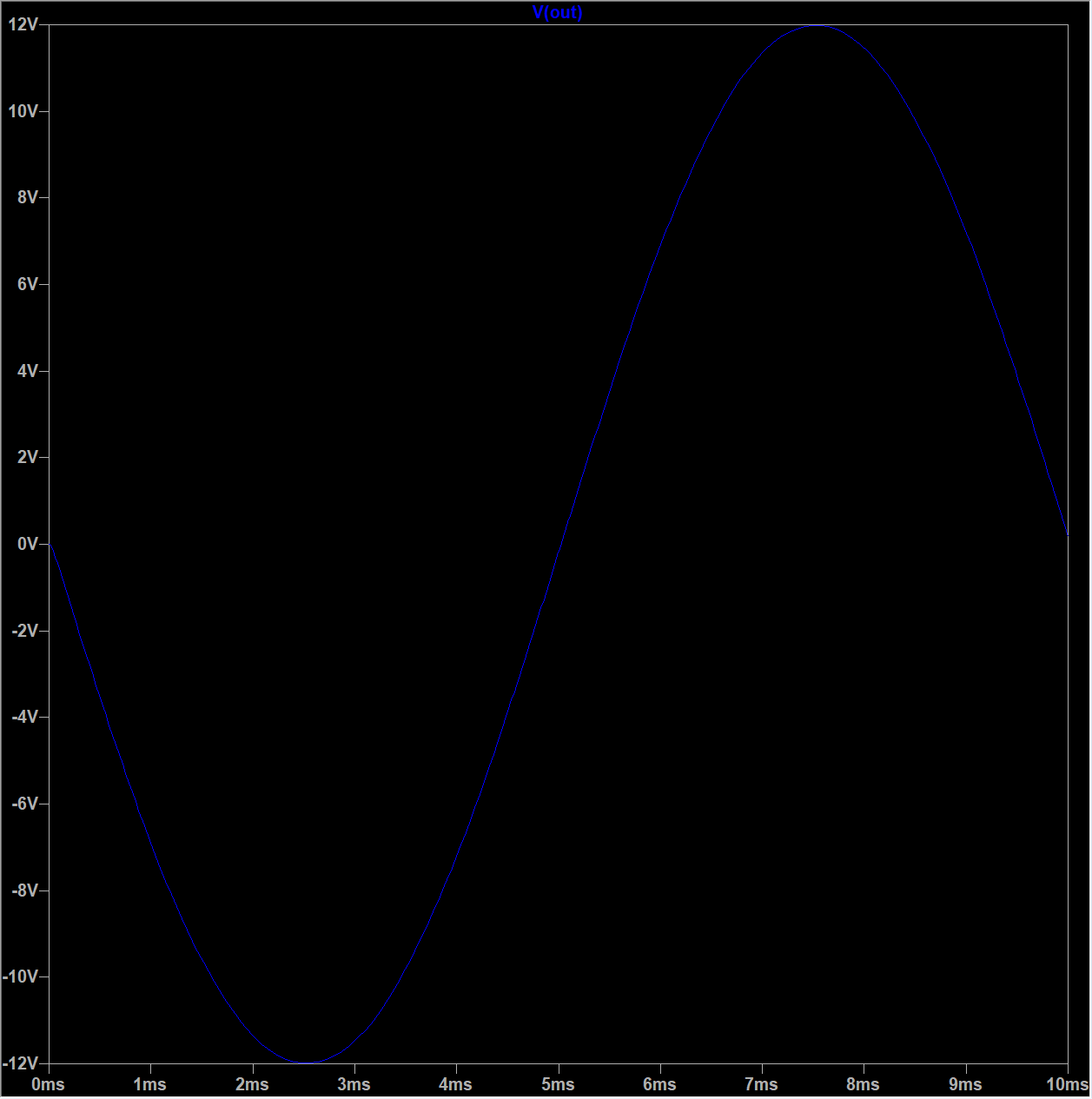

输出波形

 可以看到从100mV放大到12V，放大了120倍。

这个T型反馈的优点就是可以让反馈电阻变小且实现比较大的放大倍数，较大的电阻加入电路中可能会产生噪声，也会受到偏置电流的影响
