高并发内存池|六、page cache的设计

backend 2025/5/22 8:30:16

六、page cache的设计

1. page cache的结构

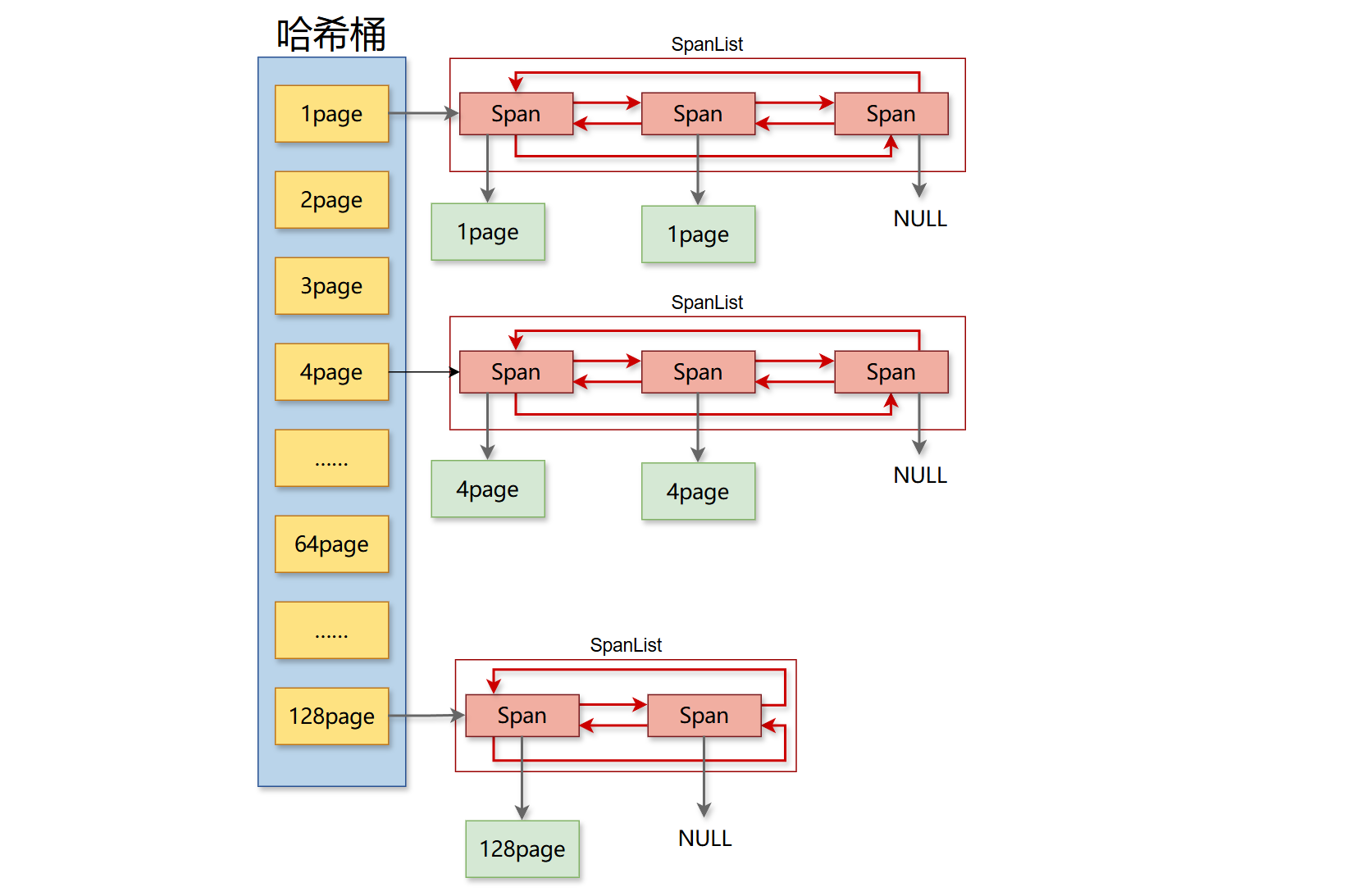

page cache 也是一个哈希桶结构，但它的映射结构与前两个 cache 不同。它的每一个桶是容量从 1 到 128 页大小的内存块，桶中的每个内存块由 SpanList 管理。page cache 的内存由其向系统申请所得，我们在向系统申请内存时，不会每个桶单独申请对应大小的内存。而是一次申请 128 页的内存，再由 128 页拆分成不同大小的页，交给对应大小的页的 SpanList 管理。

PageCache1

2. 设计细节

2.1 单例模式

central cache 不需要让线程独有，所以我们就设计成只允许存在一个 page cache 即可。

class PageCache
{
public:static PageCache* GetInstance(){return &_instance;}private:PageCache(){}PageCache(const PageCache&) = delete;public:std::mutex _pageMtx;
};

2.2 基数树

在 page cache 中使用全局锁，还是会影响程序的性能。于是在 page cache 的内部，要引入基数树，这个数据结构使得在 page cache 内部，不需要使用锁就能保证线程安全，以此来提升线程并发的性能。

因为基数树在写之前会提前开好空间，在写数据的过程中，不会动树的结构。同时其读写是分离的，一个线程对一个位置读写时，另一个线程不可能对这个位置进行读写。

在 page cache 的外部，还是需要使用全局锁来保证线程安全。

2.3 页号映射管理

在高并发内存池中，central cache 向 page cahce 申请内存时，会以页为单位获得一整块 span，然后将其切分为多个小对象。在对象释放时，为了将其归还给正确的 span，必须实现 “向谁借的，就还给谁” 的原则。

为了实现这一点，page cache 中需要使用一个哈希表来管理内存的页号映射，用于根据对象所在地址快速找到它所归属的 span：

std::unordered_map<PAGE_ID, Span*> _idSpanMap;

这个映射的逻辑很简单，因为我们规定，高并发内存池中的一页的长度是 8KB ，而来自同页的内存的地址的差距必定不会超过 8KB。所以，用内存的地址除以 8KB，如果两个内存来自同页，那么它们经过此运算后所得的值必然相同，这也是页的页号的设定方法：

PAGE_ID id = (PAGE_ID)obj >> PAGE_SHIFT;

3. page cache的内存管理

page cache 是直接向内存申请内存的，为了避免频繁地向系统申请，我们规定每次 page cache 都申请 128 页大小的内存块。当 central cache 向 page cache 申请内存时，再对 page cahce 中的大页内存块进行拆分。如，central cahce 向 page cache 申请 4 页的内存块，此时 page cache 内只有一个 128 页的内存块，page cache 就会将这个 128 页的内存块拆分成一个 4 页和一个 120 页的内存块，将 4 页的内存块分给 central cahce，120 页的内存块映射到存放大小为 120 页内存块的哈希桶中。

4. 代码实现

PageCache.h：

#pragma once
#include "Common.h"
#include <unordered_map>
#include "ObjectPool.h"
#include "PageMap.h"class PageCache
{
public:static PageCache* GetInstance(){return &_instance;}Span* NewSpan(size_t k);Span* MapObjectToSpan(void* obj);void ReleaseSpanToPageCache(Span* span);private:SpanList _spanLists[NPAGES];PageCache(){}PageCache(const PageCache&) = delete;public:std::mutex _pageMtx;
private:static PageCache _instance;//std::unordered_map<PAGE_ID, Span*> _idSpanMap;TCMalloc_PageMap1<32 - PAGE_SHIFT> _idSpanMap;ObjectPool<Span> _spanPool;
};

PageCache.cpp：

#include "PageCache.h"PageCache PageCache::_instance;Span* PageCache::NewSpan(size_t k)
{assert(k > 0);if (k > NPAGES - 1){void* ptr = SystemAlloc(k);Span* span = _spanPool.New();span->_pageID = (PAGE_ID)ptr >> PAGE_SHIFT;span->_pageNum = k;//_idSpanMap[span->_pageID] = span;_idSpanMap.set(span->_pageID, span);return span;}if (!_spanLists[k].Empty()){//return _spanLists[k].PopFront();Span* kspan = _spanLists[k].PopFront();for (PAGE_ID i = 0; i < kspan->_pageNum; i++){//_idSpanMap[kspan->_pageID + i] = kspan;_idSpanMap.set(kspan->_pageID + i, kspan);}return kspan;}for (size_t i = k + 1; i < NPAGES; i++){if (!_spanLists[i].Empty()){Span* nSpan = _spanLists[i].PopFront();Span* kSpan = _spanPool.New();kSpan->_pageID = nSpan->_pageID;kSpan->_pageNum = k;nSpan->_pageID += k;nSpan->_pageNum -= k;_spanLists[nSpan->_pageNum].PushFront(nSpan);//nSpan可能会继续再分，所以先映射它的头尾页//_idSpanMap[nSpan->_pageID] = nSpan;_idSpanMap.set(nSpan->_pageID, nSpan);//_idSpanMap[nSpan->_pageID + nSpan->_pageNum - 1] = nSpan;_idSpanMap.set(nSpan->_pageID + nSpan->_pageNum - 1, nSpan);for (PAGE_ID i = 0; i < kSpan->_pageNum; i++){//kSpan不会再分，所有对应pageID都映射到kSpan//_idSpanMap[kSpan->_pageID + i] = kSpan;_idSpanMap.set(kSpan->_pageID + i, kSpan);}return kSpan;}}//没有大页span，向堆要一个128页的spanSpan* bigSpan = _spanPool.New();void* ptr = SystemAlloc(NPAGES - 1);bigSpan->_pageID = (PAGE_ID)ptr >> PAGE_SHIFT;bigSpan->_pageNum = NPAGES - 1;_spanLists[bigSpan->_pageNum].PushFront(bigSpan);return NewSpan(k);
}Span* PageCache::MapObjectToSpan(void* obj)
{PAGE_ID id = (PAGE_ID)obj >> PAGE_SHIFT;//std::unique_lock<std::mutex> lock(_pageMtx);//auto ret = _idSpanMap.find(id);//if (ret != _idSpanMap.end())//{//	return ret->second;//}//else//{//	assert(false);//	return nullptr;//}auto ret = (Span*)_idSpanMap.get(id);assert(ret != nullptr);return ret;}void PageCache::ReleaseSpanToPageCache(Span* span)
{if (span->_pageNum > NPAGES - 1){void* ptr = (void*)(span->_pageID << PAGE_SHIFT);SystemFree(ptr);_spanPool.Delete(span);return;}//span合并前页while (1){PAGE_ID prevID = span->_pageID - 1;//auto ret = _idSpanMap.find(prevID);auto ret = (Span*)_idSpanMap.get(prevID);//如果prevID是不存在的页号，就不合并Span* prevSpan = ret;if (ret == nullptr){break;}//如果prevID是正在使用的页号，就不合并if (prevSpan->_isUse == true){break;}//如果合并后的span超过128页，就不合并if (prevSpan->_pageNum + span->_pageNum > NPAGES - 1){break;}//span合并prevSpanspan->_pageID = prevSpan->_pageID;span->_pageNum += prevSpan->_pageNum;_spanLists[prevSpan->_pageNum].Erase(prevSpan);_spanPool.Delete(prevSpan);}//span合并后页while (1){PAGE_ID nextID = span->_pageID + span->_pageNum;auto ret = (Span*)_idSpanMap.get(nextID);//如果nextID是不存在的页号，就不合并if (ret == nullptr){break;}//如果nextID是正在使用的页号，就不合并Span* nextSpan = ret;if (nextSpan ->_isUse == true){break;}//如果合并后的span超过128页，就不合并if (nextSpan->_pageNum + span->_pageNum > NPAGES - 1){break;}//span合并nextSpanspan->_pageNum += nextSpan->_pageNum;_spanLists[nextSpan->_pageNum].Erase(nextSpan);_spanPool.Delete(nextSpan);}_spanLists[span->_pageNum].PushFront(span);span->_isUse = false;_idSpanMap.set(span->_pageID, span);_idSpanMap.set(span->_pageID + span->_pageNum - 1, span);
}
