HCIP-BGP实验一

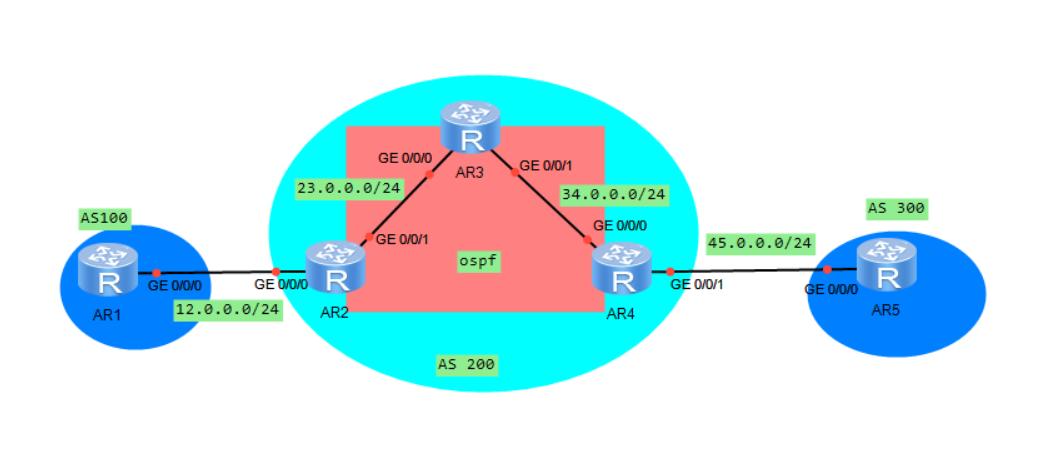

一：拓扑图

二：需求分析：

保证R1-R5的环回地址相互能够通讯。

分析；

1.IP的配置

2.R2-R4完成IGP配置，配置OSPF

3.完成BGP配置。

4.优化配置，包括下一跳的选择，IBGP对等体建邻的IP地址。

三：相关配置：

第一步：ip配置

R1：g0/0/0：12.0.0.1/24；环回接口：1.1.1.1 /24

R2：g0/0/0：12.0.0.2/24；；g0/0/1：23.0.0.2 /24；环回接口：2.2.2.2 /24

R3：g0/0/0：23.0.0.3 /24；g0/0/1：34.0.0.3 /24；环回接口：3.3.3.3 /24

R4：g0/0/0：34.0.0.4 /24；g0/0/1 ：45.0.0.4 /24；环回接口：4.4.4.4 /24

R5：g0/0/0：45.0.0.5 /24；环回接口：5.5.5.5 /24

第二步；配置IGP

R2配置：

[r2]ospf 1
[r2-ospf-1]a 0
[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 23.0.0.2 0.0.0.0

R3配置：

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 23.0.0.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 34.0.0.3 0.0.0.0

R4配置：

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]a 0
[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 34.0.0.4 0.0.0.0

第三步：BGP配置：

使用直连IP地址建立EBGP对等体关系

R1：

[r1]bgp 100
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.0.0.2 as-number 200

R2：

[r2]bgp 200
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.0.0.1 as-number 100

 使用环回接口IP地址建立IBGP对等体关系：

R2:

[r2]bgp 200
[r2-bgp]peer 3.3.3.3 as-number 200
[r2-bgp]peer 4.4.4.4 as-number 200
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0

R3:

[r3]bgp 200
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer 2.2.2.2 as-number 200
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r3-bgp]peer 4.4.4.4 as-number 200
[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0

R4:

[r4]bgp 200
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 3.3.3.3 as-number 200
[r4-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r4-bgp]peer 2.2.2.2 as-number 200
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0

使用直连接口IP地址建立EBGP对等体关系

R4:

[r4]bgp 200
[r4-bgp]peer 45.0.0.5 as-number 300

R5:

[r5]bgp 300
[r5-bgp]router-id 5.5.5.5
[r5-bgp]peer 45.0.0.4 as-number 200

第四步： 修改路由下一跳属性

[r2-bgp]peer  3.3.3.3 next-hop-local
[r2-bgp]peer 4.4.4.4 next-hop-local[r4-bgp]peer  3.3.3.3 next-hop-local
[r4-bgp]peer 2.2.2.2 next-hop-local

第五步：宣告，引入路由

[r1-bgp]network 1.1.1.0 24
[r5-bgp]network 5.5.5.0 24
[r2-bgp]import-route ospf 1

r2有2.0；3.0；4.0网段的路由，所以只需要重发布一次。

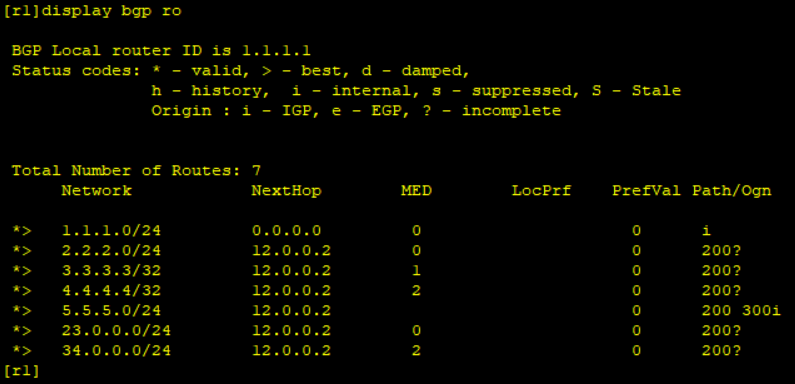

r1上路由：

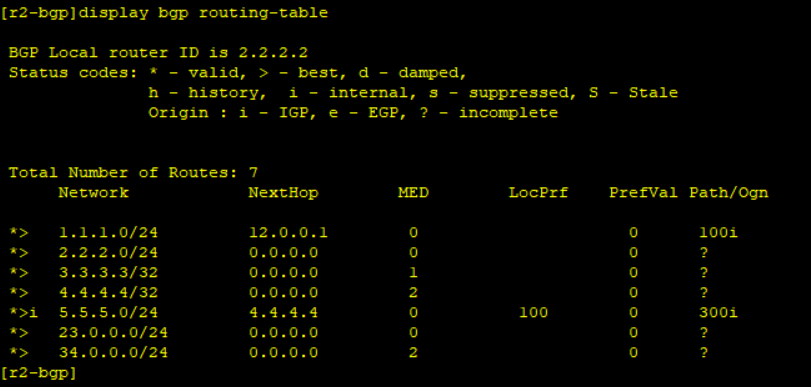

r2上bgp路由表：

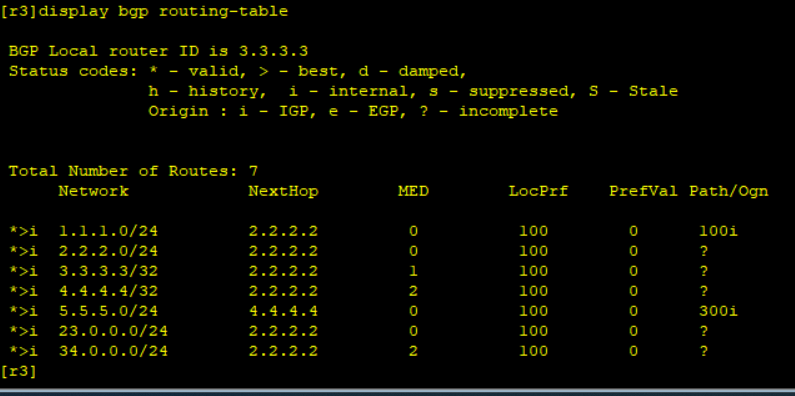

r3上bgp路由表：

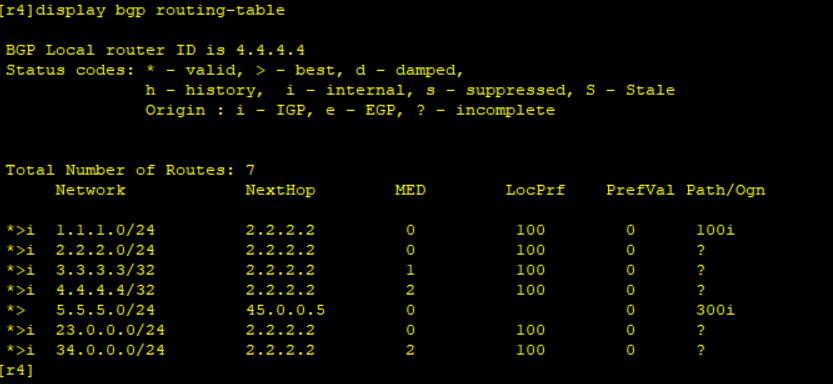

 r4上bgp的路由表：

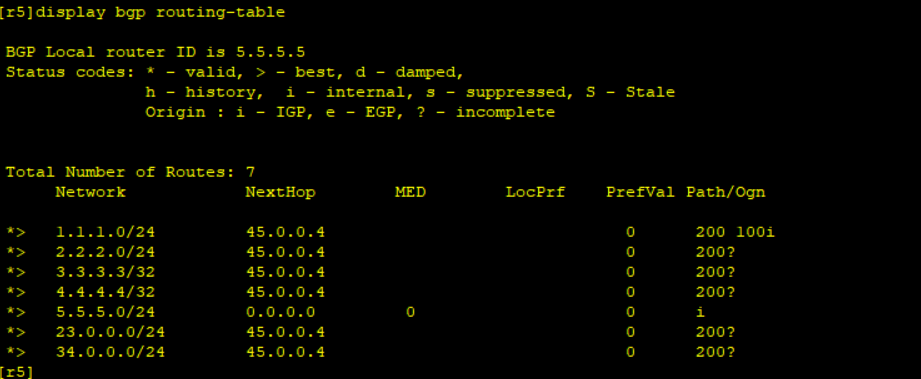

 r5上bgp的路由表：

四：测试结果：

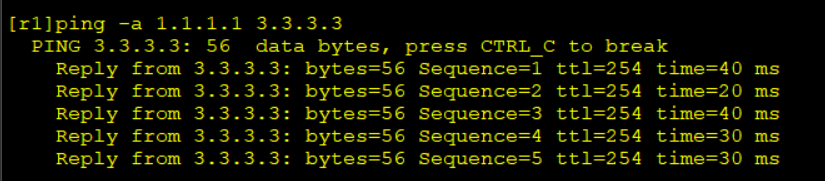

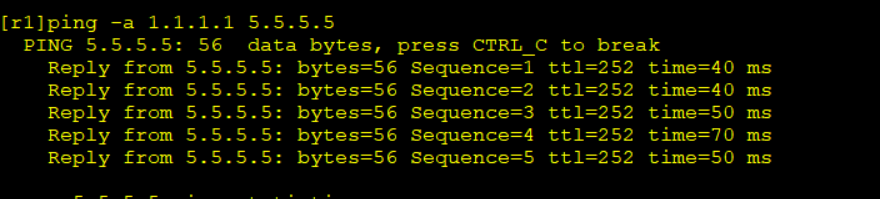

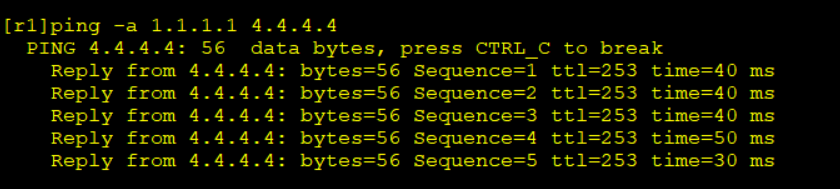

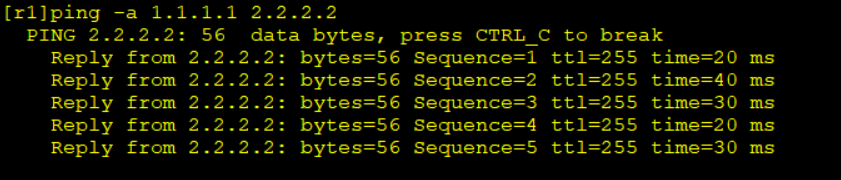

 R1环回 ping 其余环回

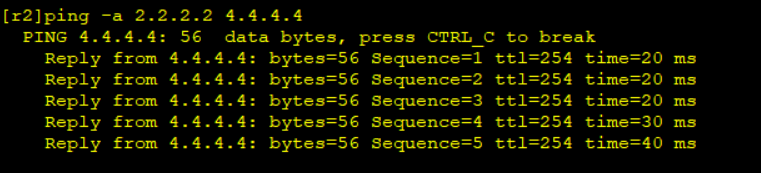

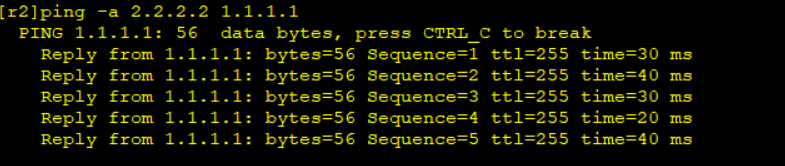

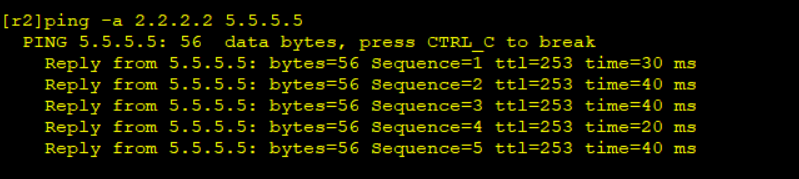

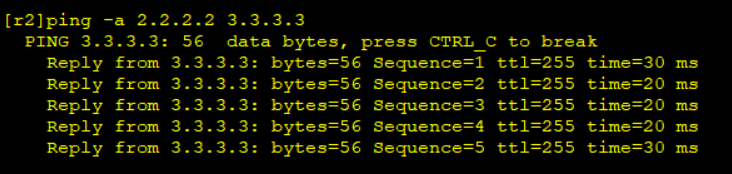

  R2环回 ping 其余环回

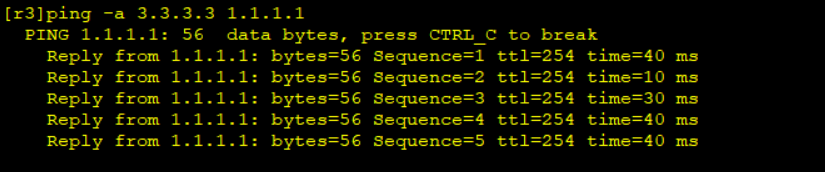

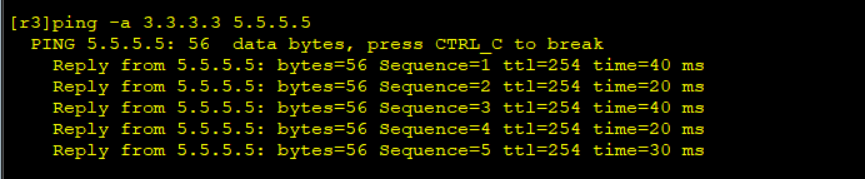

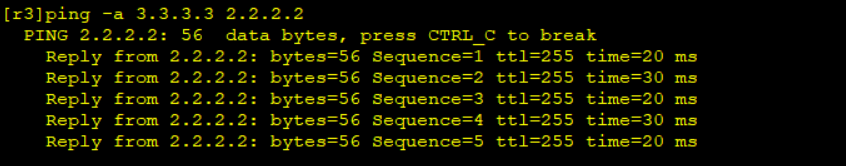

  R3环回 ping 其余环回

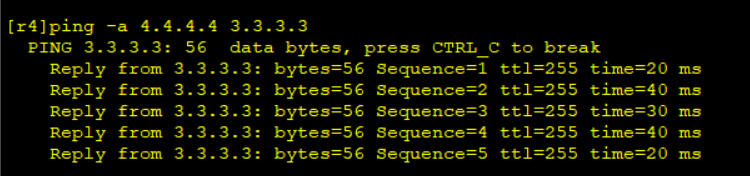

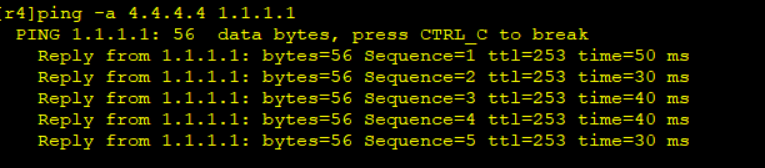

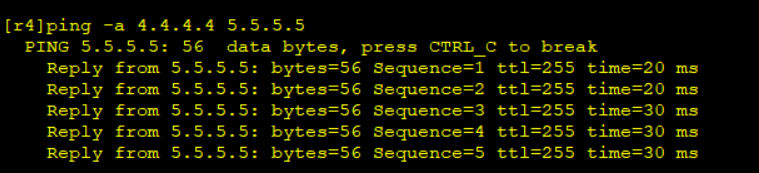

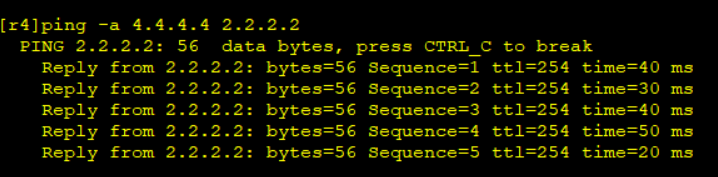

 R4环回 ping 其余环回  ：

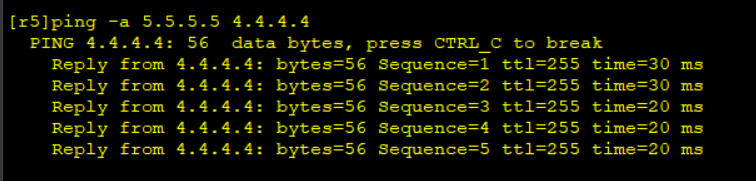

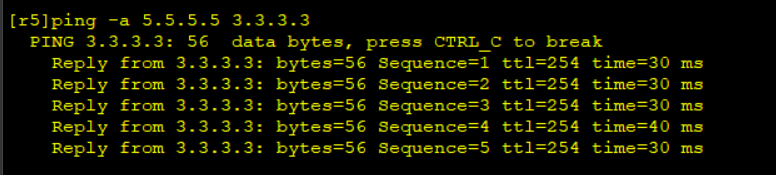

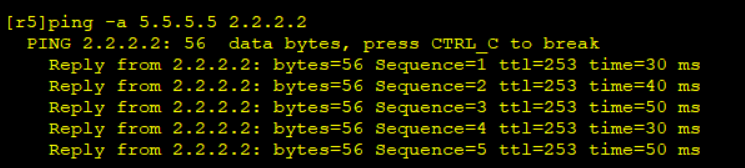

 R5环回 ping 其余环回  ：
