SierraNet M1288网络损伤功能显著助力GPU互联网络的测试验证，包含包喷洒，LLR等复杂特性的验证测试
SierraNet M1288 以太网协议分析仪 产品概述
SierraNet M1288 是一款兼具高性价比与全面功能的以太网和光纤通道数据捕获及协议验证系统。它能够以全线路速率 100% 记录所有流量，并借助 InFusion™ 工具实现高级错误注入和流量破坏功能，为开发人员和协议测试工程师提供强大的验证和测试能力。该设备特别适用于数据中心、云计算、电信运营商和企业网络等场景，能够有效支持网络设备的研发、部署和故障排查。
产品特性
协议支持：全面分析以太网和光纤通道协议，兼容 QSFP-DD、SFP112、OSFP 等多种端口类型，满足不同网络环境的需求。例如，在数据中心环境中，可以同时支持 400G 以太网和 128G 光纤通道的协议分析。
连接方式：支持 DAC（直连铜缆）、AOC（有源光缆）、AEC（有源电气缆）和光模块连接，提供灵活的物理层连接方案。在实际应用中，用户可以根据具体需求选择最合适的连接方式，如在短距离传输时使用 DAC 以降低成本，在长距离传输时使用 AOC 确保信号质量。
速率覆盖：以太网支持 1/2/4/8 通道，速率涵盖 25/50/100/200/400/800GE PAM4 和 25/50/100GE NRZ；光纤通道支持 64/128GFC PAM4 和 32/64/128GFC，覆盖当前主流高速网络标准。这使得 M1288 能够满足从传统 25G 网络到最新 800G 网络的测试需求。
自动化测试：提供 Windows 和 Linux 平台的 API 自动化测试工具 Verification Script Engine™ (VSE)，支持脚本化测试流程，提高测试效率。例如，用户可以编写脚本实现批量测试，自动生成测试报告，显著提升测试效率。
深度分析：配备 128G 内存缓冲区和预捕获过滤功能，满足深度分析需求，确保关键数据不丢失。在进行网络故障排查时，可以捕获并分析长达数小时的高密度网络流量。
高级触发与过滤：支持高级多状态触发和过滤，精确捕获目标流量。例如，可以设置特定协议类型、源/目的地址、端口号等多重条件来捕获特定流量。
错误注入：集成 InFusion™ Jammer，实现多条件、多状态错误注入和流量操作，验证设备在异常条件下的表现。可以模拟 CRC 错误、帧丢失、延迟等网络异常情况。
设计：2U 机架式设计，可选配机架安装套件，适合数据中心和实验室环境。紧凑的设计使其可以轻松集成到现有测试环境中。
协议支持：支持 100+ 种协议，包括 FCoE、NVMe-oF、ORAN、PTP 1588、RoCE 和 iSCSI，满足多样化协议分析需求。这使得 M1288 能够应对各种复杂的网络环境。

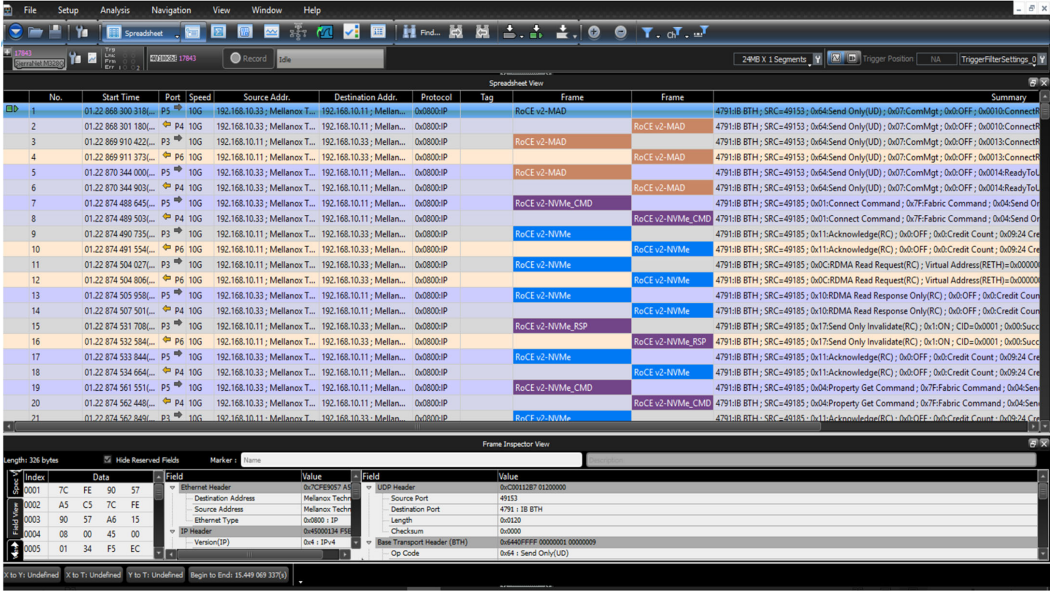

跟踪视图：提供多种跟踪视图，如电子表格视图、交换视图、链路状态视图、AN/LT 视图、流量摘要、帧检查器视图，便于多维度数据分析。用户可以根据需要选择最适合的视图来分析网络流量。
集成：无缝集成 WireShark，支持更深入的数据包分析。可以将捕获的数据直接导入 WireShark 进行进一步分析。
接口：配备 USB-C 和千兆以太网主机接口，实现快速数据上传和便捷管理。USB-C 接口支持高速数据传输，千兆以太网接口支持远程管理。
核心优势
灵活高效：M1288 硬件平台配合 Net Protocol Suite 图形界面，为传统和新兴高速网络提供卓越的性能和灵活性，支持快速配置和测试。用户可以在几分钟内完成设备配置并开始测试。
全面支持：单平台实现以太网和光纤通道产品的分析与验证，支持 25GbE 至 800GbE 链路流量分析，减少设备投资。无需购买多台设备即可满足多种测试需求。
集成设计：SFP112 端口支持铜缆和光缆的 128G FC/链路探测与干扰，无需额外模块，实现高度紧凑的多功能协议分析。这种设计大大简化了设备配置和维护。
智能分析：Net Protocol Suite 提供定制化数据展示，支持快速事件定位和故障排查，实现从底层到应用层的全面可见性。例如，可以快速定位网络延迟或丢包的根本原因。
多协议协同：通过 CrossSync™ 与其他协议分析工具（如 PCI Express Summit 分析仪）同步，实现跨协议流量分析，提升测试效率。这对于分析复杂的多协议交互场景特别有用。
链路支持：支持 25GbE 至 400GbE 以太网链路和最高 128Gbps 光纤通道链路，满足高速网络测试需求。可以应对未来几年内的网络发展需求。
实时监控：实时监控双向流量，支持比特级、有序集、校验和等参数修改，确保测试准确性。可以实时观察网络流量的变化并及时调整测试参数。
触发方式：支持特定序列触发和时间间隔触发，无需复杂脚本，简化测试流程。例如，可以设置当检测到特定协议帧时开始捕获。
界面友好：提供直观的菜单驱动界面，快速创建测试场景，降低使用门槛。即使是没有经验的用户也能快速上手。
协议处理：自动处理协议握手，确保测试准确性，减少人为错误。例如，在测试以太网链路时，设备会自动处理链路协商过程。
Infusion主要功能
错误注入：支持 CRC、PCS 编码等各类错误注入，验证设备在错误条件下的表现。可以模拟各种网络错误情况，测试设备的容错能力。
链路中断恢复：可编程中断连接，测试链路恢复能力，确保网络可靠性。可以设置不同的中断时间和频率，测试链路的恢复性能。
值替换：支持比特级值监控与替换，精确控制测试条件。可以修改特定比特位的值，观察设备的行为。
数据包操作：支持丢弃、延迟等操作，验证重试和乱序重组，测试网络设备的容错能力。可以模拟网络拥塞或故障情况。
有序集操作：替换握手和流量控制有序集，模拟不同网络状态。可以测试设备在不同流量控制策略下的表现。
流量监控：收集指定参数统计数据，保持数据完整性，提供详尽的测试报告。可以生成详细的性能分析报告，帮助优化网络配置。
连接性
网络接入：通过 SFP112 或 QSFP-DD 连接器接入网络，支持多种物理层连接方式。可以根据具体需求选择最合适的连接器。
信号捕获：采用 TAP6 技术实现高效信号捕获，不影响链路稳定性，确保数据完整性。可以在不影响网络运行的情况下捕获数据。
端点连接：支持 QSFP-DD 和 OSFP 端点连接，提供数字重定时端口，优化信号质量。可以确保在长距离传输时信号质量不受影响。
级联支持：支持多平台级联，实现大规模端口分析，满足复杂网络测试需求。可以同时监控多个网络端口，进行综合分析。
AN/LT 测试
全面测试：全面测试设备的自动协商和链路训练算法，确保设备在不同网络环境下的兼容性。可以验证设备在不同速度和模式下的互操作性。
流程验证：支持速度协商、链路优化和正常数据传输的全流程验证，确保网络性能。可以测试从链路建立到数据传输的整个过程。
关键特性
高性价比：功能全面且价格合理，是中小型企业和实验室的理想选择。在保证性能的同时，降低了设备采购成本。
多功能集成：单设备支持多协议、多速率，显著降低设备投资和维护成本。无需购买多台设备即可满足多种测试需求。
高效测试：配备自动化测试工具和高级触发功能，大幅提升测试效率。可以快速完成复杂的测试任务。
深度分析：大容量内存结合预捕获过滤功能，确保关键数据完整，支持深入分析。可以捕获并分析长时间的网络流量。
灵活连接：支持多种物理层连接方式，轻松适应不同网络环境。可以根据具体需求选择最合适的连接方式。
实时监控：实时监测双向流量，支持参数动态调整，确保测试精准度。可以实时观察网络流量的变化并及时调整测试参数。
错误注入：集成InFusion™ Jammer，支持多条件、多状态错误注入，全面验证设备在异常环境下的表现。可以模拟各种网络异常情况。
界面友好：采用直观的菜单驱动界面，快速构建测试场景，降低使用门槛。即使是没有经验的用户也能快速上手。
多协议协同：通过CrossSync™实现与其他协议分析工具的同步，支持跨协议流量分析，提升测试效率。可以同时分析多个协议的交互情况。
产品概述
Teledyne LeCroy SierraNet M1288是当前市场上唯一支持400G（4x112G/s）高速链路的网络损伤仪表。凭借其卓越性能和全面功能，该设备成为测试UALINK、UEC等协议规范的理想选择。它不仅能够满足高速网络环境下的复杂测试需求，还提供多种先进功能，确保网络协议分析和链路故障诊断的准确性和高效性。
核心功能
全速带宽分析 SierraNet M1288支持在全速带宽下进行网络协议分析和链路故障诊断。即使在400G高速链路环境中，设备也能实时捕获和分析网络流量，帮助工程师快速定位和解决网络问题。例如，在数据中心或云计算环境中，设备能够精确识别网络流量激增导致的性能瓶颈，并提供详细诊断报告，助力网络性能优化。
网络损伤模拟 该设备可模拟多种网络损伤场景，包括报文丢包、篡改、延迟和乱序等，这些都是UALINK和UEC规范中的关键测试要点。通过这些模拟，工程师能够评估网络设备在不同条件下的表现，确保其在实际应用中的稳定性和可靠性。例如，在测试新型网络交换机时，设备可模拟高延迟或丢包环境，验证交换机在极端条件下的性能表现。
多协议可视化分析 SierraNet M1288支持RMDA（远程直接内存访问）、RoCEv2（RDMA over Converged Ethernet version 2）、QP（队列对）和NVMe（非易失性内存快速访问）等多种协议的可视化分析。这些协议广泛应用于现代数据中心和高性能计算环境。设备的可视化分析功能使工程师能够深入理解协议工作机制，并优化其性能。例如，在分析RoCEv2协议时，设备可显示数据包传输路径、延迟和吞吐量，帮助工程师识别潜在性能问题并进行调整。
SierraNet M1288 Ethernet and Fibre Channel Test Platform-Teledyne Lecroy
总结
SierraNet M1288 以太网协议分析仪凭借其全面的功能、灵活的配置和高效的性能，成为网络设备研发、部署和故障排查的理想工具。无论是面对传统网络环境还是最新的高速网络技术，M1288 都能提供卓越的测试和分析能力，帮助用户确保网络性能和可靠性。其丰富的协议支持、先进的错误注入功能和直观的用户界面，使其成为网络工程师不可或缺的测试利器。
在Ultral Accelerator Link和UltraEthernet协议的高性能网络场景中，网络损伤注入的必要性可通过以下示例说明：
场景需求分析
-
AI训练集群场景：假设某AI集群使用800Gb/s的Ultral Accelerator Link进行GPU间通信，其训练任务要求网络满足： $$ RTT \leq 2\mu s \quad \text{且} \quad BER < 10^{-12} $$ 损伤注入需在400G全负载下精确模拟$0.5-5\mu s$的延迟波动
-
分布式存储验证：基于UltraEthernet的存储网络要求： $$ 吞吐量 \geq 380Gbps \quad \text{时} \quad 帧丢失率 < 0.001% $$ 需注入精确的$10^{-6}$级别小概率丢包事件
设备能力对比
| 能力维度 | SierraNet M1288 | 常规测试设备 |
|---|---|---|
| 线速处理 | 400G全双工无丢包 | 最大100G线速 |
| 延迟精度 | ±8ns时间戳精度 | ±1μs典型值 |
| 损伤叠加能力 | 同时注入12种损伤类型 | 最多3种叠加 |
| 协议栈穿透深度 | L1-L7全栈解析 | L2-L4基础解析 |
典型验证案例 某超算中心在部署UltraEthernet网络时，使用M1288完成了：
- 在400Gbps流量下注入$10\mu s$周期性抖动，验证了： $$ 吞吐量波动率 \leq 0.8% $$
- 模拟链路误码率阶梯变化： $$ BER从10^{-9}到10^{-15}分10级扫描 $$ 准确测出FEC纠错阈值点
该设备通过专用NPU架构实现： $$ 延迟计算分辨率 = \frac{1}{125MHz} = 8ns $$ 配合128GB缓存深度，可维持400G线速下$2^{32}$个独立流状态跟踪，这是其他设备无法达到的硬件特性。
