讲解什么是快充诱骗协议芯片及它的工作原理和应用场景

什么是PD诱骗协议芯片

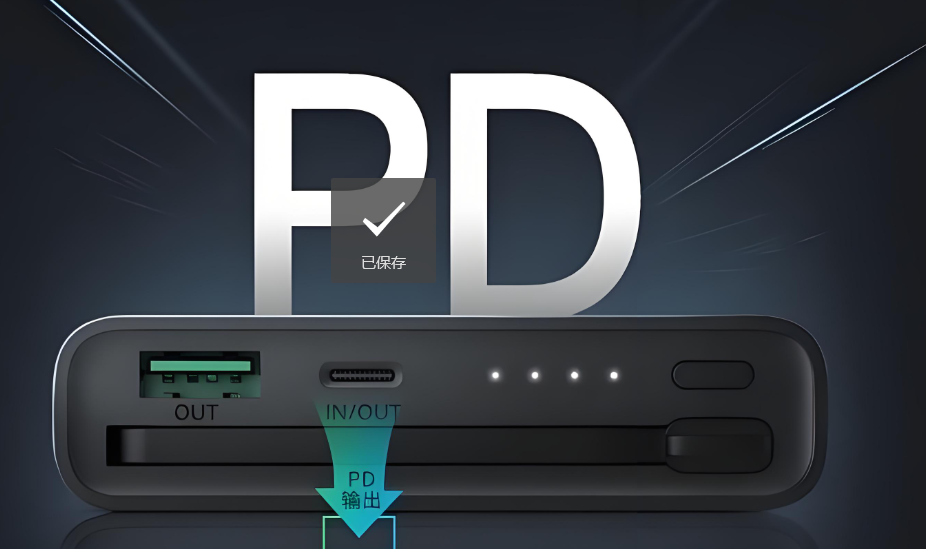

PD诱骗芯片，全称为Power Delivery（PD）诱骗芯片，是一种能够模拟符合USB Type-C接口规范的电源管理单元（Power Delivery Unit，简称PDIC）的芯片。它内置了PD通讯模块，通过与供电端（如PD充电器）的PD协议芯片握手通信，可以申请出需要的电压给产品供电。

PD诱骗协议芯片的工作原理及特点

PD诱骗芯片的工作原理是，当设备插入Type-C接口时，芯片会自动检测接入的电压和电流，并根据设备的实际需求调整输出电压和电流。这使得小家电设备能够实现对多种充电方式的管理，如9V、12V、15V、20V等，从而确保设备能够得到最佳的充电体验。

PD诱骗芯片具有多种优点，包括高效、快速、安全等。它可以将电压从低电压升高到高电压，为设备提供更多的能量，并且能量转化率可以达到90%以上，减少了能源的浪费。此外，PD诱骗芯片还具有体积小、重量轻、价格便宜等优点，因此在移动设备、消费电子、新能源等领域得到广泛应用。

市面上的PD诱骗协议芯片繁多，哪一款性价比高、兼容性较强呢？我们对市面上诱骗协议芯片的价格和兼容性进行对比，选出汇铭达的XSP01E这款芯片，这款芯片不管是从它的兼容性还是价格上来看，都有着绝对的优势，下面我们来一起了解一下这款芯片都有哪些特点。

诱骗协议芯片XSP01E概述

XSP01E 支持从充电器/充电宝等电源上取电给产品供电， XSP01E 芯片集成 USB Power Delivery PD2.0/3.0 快充协议、 QC2.0/QC3.0 快充协议、 华为快充协议、 三星 AFC 协议等多种快充协议的 USB Type-C 受电端（sink） 取电芯片， 产品使用 XSP01E 芯片可无需再配充电器， 功率最大支持 100W

特点

1、采用DFN10_3*3小封装，集成度更高

2、支持PD、QC、华为、三星等多种快充协议，能够兼容市面上所有充电器所支持的5V、9V、12V、15V、20V电压档位。

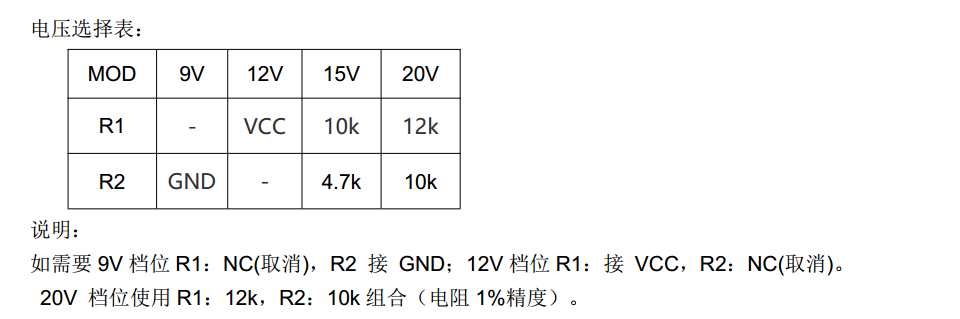

3、支持电阻选择电压档位，可根据设备的需求自主选择设备所支持的最大电压档位

4、支持电压自动向下兼容和多协议切换功能，无论连接的是 C 口充电器或是 A 口充电器都支持电压档位向下兼容功能，设备只需要设置支持的最大电压档位就能实现电压自动向下兼容功能，（例如： 设定 12V 模式，优先获取 12V， 若连接的充电器没有 12V 最大是 9V， 则自动获取充电器的 9V 档位） ， 获取快充协议顺序（PD→QC→AFC→FCP）

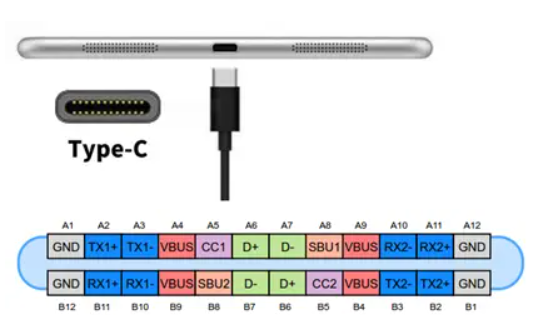

5、自动检测CC1和CC2信号通讯，这使得USB Type-C接口无需区分正反面，提高了使用的便捷性‌

应用

需要 USB Type-C 接口快充的各种电子设备、如小家电、智能家居、电动工具、无人机、智能穿戴、摄影设备等

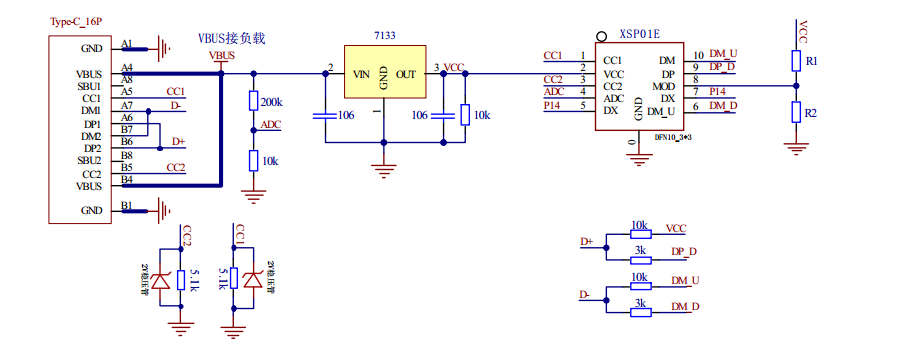

电路设计

PD诱骗协议芯片应用哪些场景？

PD取电芯片的应用范围非常广泛，主要适用于需要Type-C接口快充输入的设备，包括但不限于：

‌1、智能穿戴设备‌：如智能手表、智能手环等可以通过PD诱骗芯片实现快速充电，满足用户对设备续航的需求‌

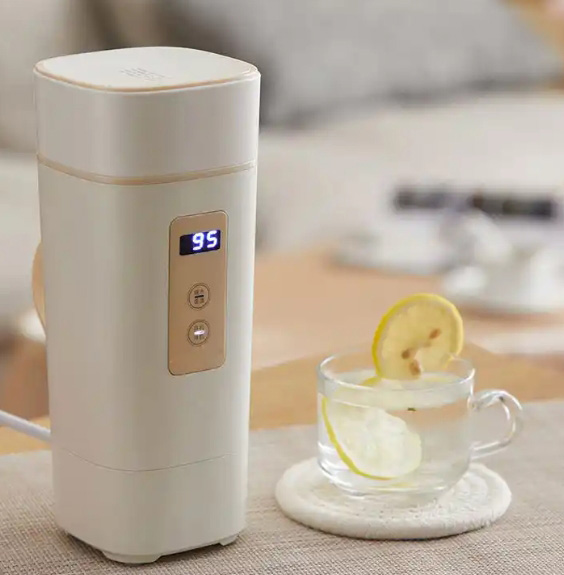

‌2、小家电设备‌：如电动工具、筋膜枪、手电钻等也可以通过PD诱骗芯片实现快速充电，提高工作效率和用户体验‌

‌3、蓝牙耳机和平板‌：这些设备也需要快速充电，PD诱骗芯片能够提供高效的充电解决方案‌

‌4、无人机和其他电子设备‌：PD诱骗芯片也适用于无人机和其他需要快速充电的电子设备‌
