UVM 寄存器模型中的概念

寄存器模型中的概念

• 两条回馈通道：driver反馈 vs monitor反馈 和一条设置通道
• 三类值：期望值 (desired)、镜像值 (mirror)、实际值 (actual/DUT)
• 六个常用接口函数：read / write / peek / poke / get / set / update

通道分类先搞清楚（两大类、四小类）：

我们可以将所有与值有关的通道分为两大类：

一、设置通道（从reg_model“流出”）

用于向 DUT 发起事务：

通道编号	通道名称	简述
①	reg_model → adapter → sequencer	将 uvm_reg_item 变成 bus_request，发到 sequencer
②	sequencer → driver	传送 bus_request 给 driver

二、反馈通道（从DUT“流入”）

用于更新 reg_model 的镜像值：

通道编号	通道名称	简述
③	driver → item_done()	操作完成后将实际值反馈给 reg_model（回传 rw）
④	monitor → predictor	DUT 主动发起事务时同步更新镜像

---

💡 备注：

• driver → item_done() 和 monitor → predictor 是两种不同的反馈方式。
• 一个是 主动反馈（driver 驱动过程），一个是 被动预测（monitor监听后处理）。
• adapter 也算一种内部转化的“微通道”，但我们在这里统一认为它是设置通道的一部分。

---

🧩 通道总结结构图：

  设置通道：reg_model│▼adapter (reg2bus)│▼sequencer│▼driver反馈通道①：driver│▼item_done(rw)  → reg_model  （更新 mirror）反馈通道②：monitor│▼reg_predictor│▼reg_model       （更新 mirror）

---

✅ 回到你最初的问题：

你说：“函数依靠通道拿到了值”，请列出统一汇总表格：函数、通道、值

---

函数	访问目标	是否后门	通道（设置）	通道（反馈）	得到的值	mirror 更新	desired 更新	actual	该行是否检查
read()	DUT (经总线)	否	reg2bus → sequencer → driver	monitor/predictor → reg_predictor（或 driver）	actual	✅	✅	✅	✅
write()	DUT (经总线)	否	reg2bus → sequencer → driver	monitor/predictor → reg_predictor（或 driver）		✅	✅	✅	✅
peek()	DUT (不经总线）	是	直接内部访问设计	无	actual	✅	✅	✅	✅
poke()	DUT (不经总线）	是	直接内部访问设计	无		✅	✅	✅	✅
get()	寄存器模型本身	-	无	无	desired	❌	❌	❌	✅
set()	寄存器模型本身	-	无	无		❌	✅	❌	✅
update()	DUT (经总线)	否	reg2bus → sequencer → driver	monitor/predictor → reg_predictor（或 driver）		✅	❌	✅	✅
—
mirror()	DUT (经总线/后门)	否/是¹	有：如果为 frontdoor	monitor/predictor		✅	❌	✅	❌
predict()	只影响寄存器模型	-	无	手动预测路径		✅	✅	✅	❌
reset()	寄存器模型本身	-	无	无		✅	✅	❌	❌

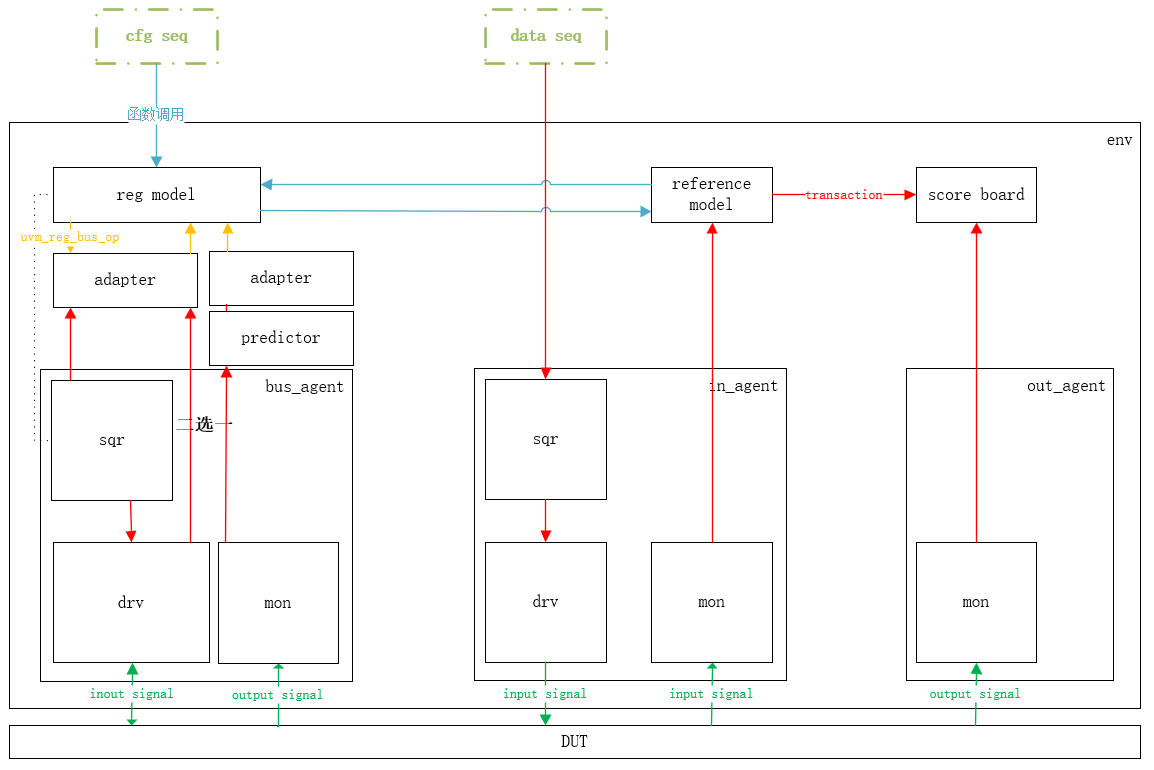

带寄存器模型的数据流图

选择哪条反馈通道

Driver 是 “设置通道”，而不是“反馈通道”**，但是：

有一个例外：如果你关闭了 predictor，或者没有使用 monitor 来更新 mirror 值，就可能退化为 “driver feedback” 的形式。

---

🚨 解释：

• 在 UVM 的寄存器模型标准用法中：
  • driver 是用来驱动 DUT 的（write、read 请求）。
  • monitor 是用来观测 DUT 的响应。
  • reg_predictor 使用 monitor 的数据回馈更新 mirror 和 actual 值。

✅ 所以 标准路径是 monitor → predictor → 寄存器模型。

---

🔄 但是，如果你设置了：

rm.default_map.set_auto_predict(1);

就会跳过 reg_predictor，让 driver 执行完之后就直接更新 mirror —— 相当于：

driver.item_done() → adapter.bus2reg() → reg_model.mirror

所以此时：

场景	设置通道	反馈通道
使用 reg_predictor	driver	monitor
使用 auto_predict=1	driver	driver

---

✅ 总结：

• 默认 feedback 是 monitor → predictor。
• 开启 set_auto_predict(1) 后，会 绕开 monitor，直接让 driver 的响应更新寄存器模型。
• 所以，在某些配置下，确实存在 “反馈通道为 driver” 的情况。
