【数传电台P900配置指南：点对点、中继与一对多通讯详解】

数传电台P900支持多种灵活的通讯配置方式，包括点对点通讯、点对点加中继通讯以及一对多通讯模式。本指南基于P900官方英文说明文档(P900_Manual.v1.8.7)整理，结合实际配置经验，详细介绍了三种典型应用场景的配置方法和注意事项。
相关文档：数传电台P900配置指南：点对点、中继与一对多通讯详解

1.P900点对点配置前准备工作

• P900与电脑连接好，打开串口助手，设置好串口波特率（出厂默认值是9600/8/N/1，发送数据必须以回车换行接收，团队现在采用串口和空中波特率是115200/8/N/1）并能正常通讯。

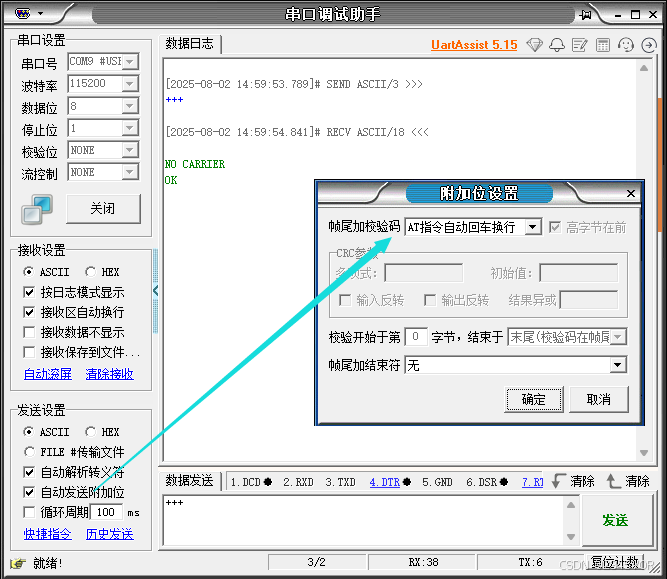

• 等待一秒，使用串口助手发送‘+++’，继续等待一秒，接着会收到P900应答‘NO CARRIER OK’,如下图

  此时已经进入CMD模式，可以使用AT命令进行必要的配置。

2.一对一配置

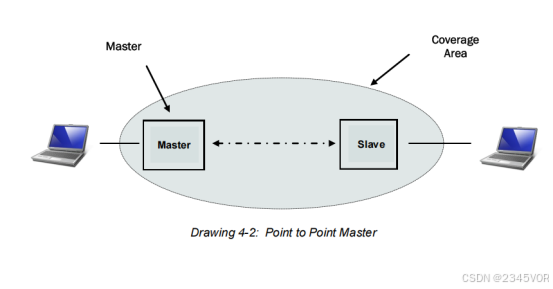

这里只能主机Master与从机Slave进行双向通讯。

参考文档P59
采用硬件

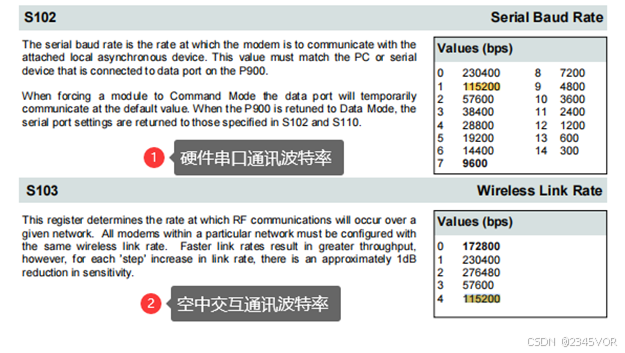

波特率推荐硬件和空中通讯都为115200

2.1 配置指令

名称	主模块Master	从模块Slave
指令	AT&F10 ATS102=1 ATS103=4 ATS104=0120240081 ATS105=1 ATS140=2 AT&V AT&WA	AT&F11 ATS102=1 ATS103=4 ATS104=0120240081 ATS105=2 ATS140=1 AT&V AT&WA
说明	1. AT&F10 - 设置为点对点通讯的主机模式（厂家默认配置） 2. ATS102=1 - 串口通讯波特率为115200 3. ATS103=4 - 无线空中波特率为115200 4. ATS104=0120190039 - 网络地址为0120190039 5. ATS105=1 - 主机地址范围1 6. ATS140=2 - 目标地址范围2~65536 7. AT&V - 查看配置并核对是否配置成功 8. AT&WA - 保存并退出CMD模式	1. AT&F11 - 设置为点对多通讯的从机模式（厂家默认配置） 2. ATS102=1 - 串口通讯波特率为115200 3. ATS103=4 - 无线空中波特率为115200 4. ATS104=0120190039 - 网络地址为0120190039 5. ATS105=2 - 配置从机地址范围2~65536 6. ATS140=1 - 目标地址1 7. AT&V - 查看配置并核对是否配置成功 8. AT&WA - 保存并退出CMD模式

2.2 配置结果

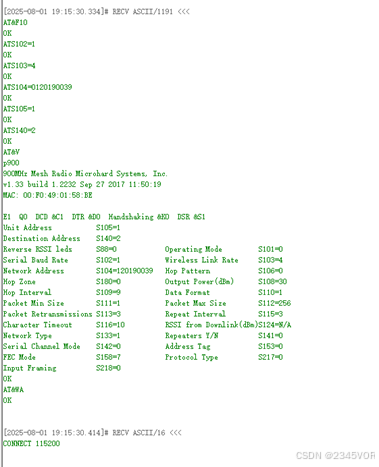

主机配置结果

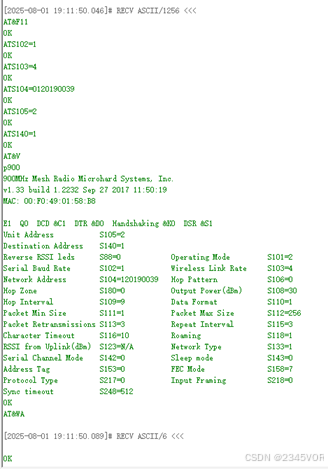

从机配置

注意：主机和从机必须具有相同的空中波特率和网络地址，才能实现通讯，每个从机地址必须不一致

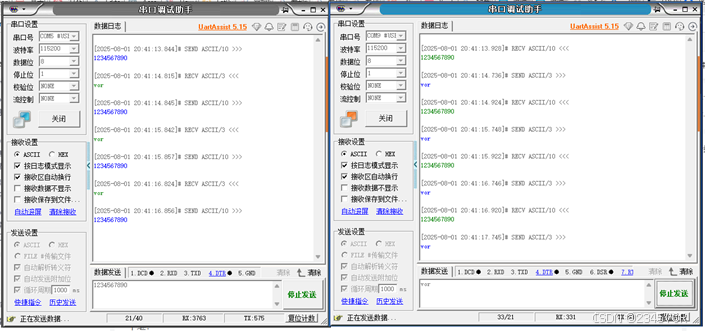

其他配置可查看官方文档，两者互发数据显示

3.点对点加中继配置

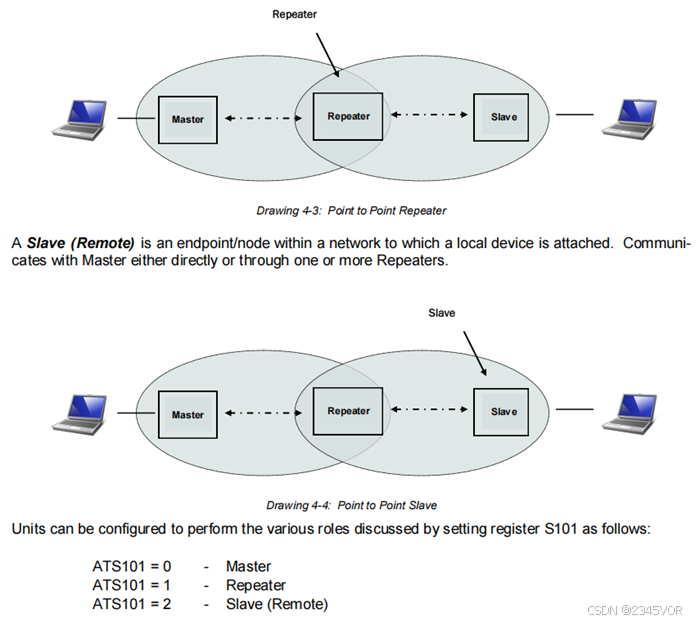

点对点加中继
添加中继节点（1数传电台配置的）增加主从之间的通讯距离。这里只能主机Master与从机Slave进行双向通讯。

参考文档见P60

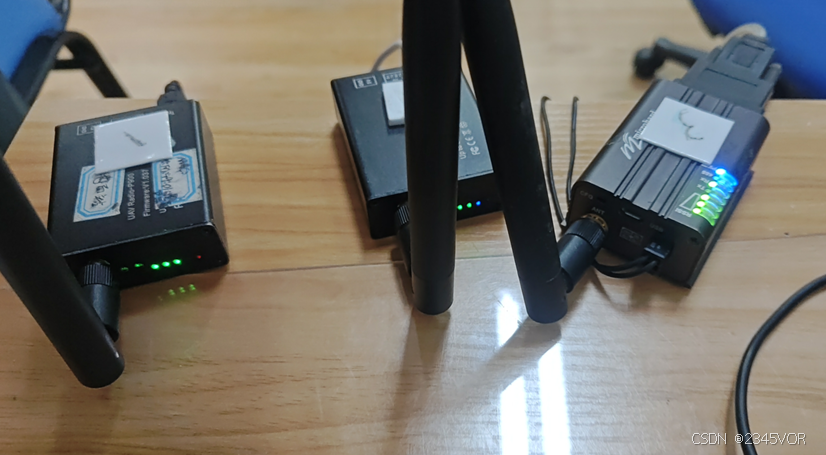

参考硬件

3.1 配置指令

名称	主模块Master	中继Repeater	从模块Slave
指令	AT&F10 ATS101=0 ATS102=1 ATS103=4 ATS104=0120240081 ATS105=1 AT&V AT&WA	AT&F12 ATS101=1 ATS102=1 ATS103=4 ATS104=0120240081 ATS105=3 AT&V AT&WA	AT&F11 ATS101=2 ATS102=1 ATS103=4 ATS104=0120240081 ATS105=2 AT&V AT&WA
说明	1. AT&F10 - 设置为点对点通讯的主机模式 2. ATS101=0 - 主机 3. ATS102=1 - 串口通讯波特率为115200 4. ATS103=4 - 无线空中波特率为115200 5. ATS104=0120240081 - 密码为0120240081 6. ATS105=1 - 主机地址1 7. AT&V - 查看配置并核对是否配置成功 8. AT&WA - 保存并退出CMD模式	1. AT&F12 - 设置通讯的中继模式 2. ATS101=1 - 中继 3. ATS102=1 - 串口通讯波特率为115200 4. ATS103=4 - 无线空中波特率为115200 5. ATS104=0120240081 - 密码为0120240081 6. ATS105=3 - 主机地址3 7. AT&V - 查看配置并核对是否配置成功 8. AT&WA - 保存并退出CMD模式	1. AT&F11 - 设置为通讯的从机模式 2. ATS101=2 - 从机 3. ATS102=1 - 串口通讯波特率为115200 4. ATS103=4 - 无线空中波特率为115200 5. ATS104=0120240081 - 密码为0120240081 6. ATS105=2 - 配置从机地址2 7. AT&V - 查看配置并核对是否配置成功 8. AT&WA - 保存并退出CMD模式

3.2 配置结果

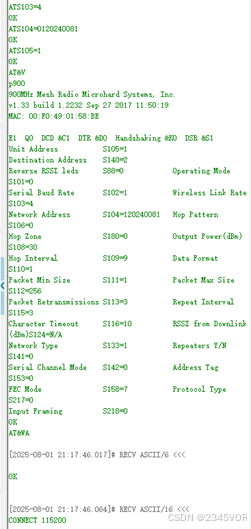

主模块

中继模块

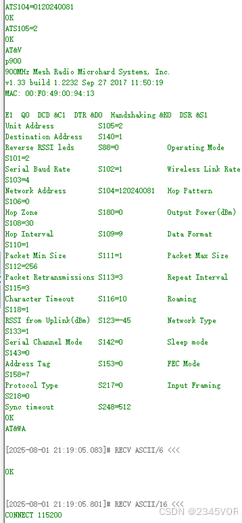

从模块

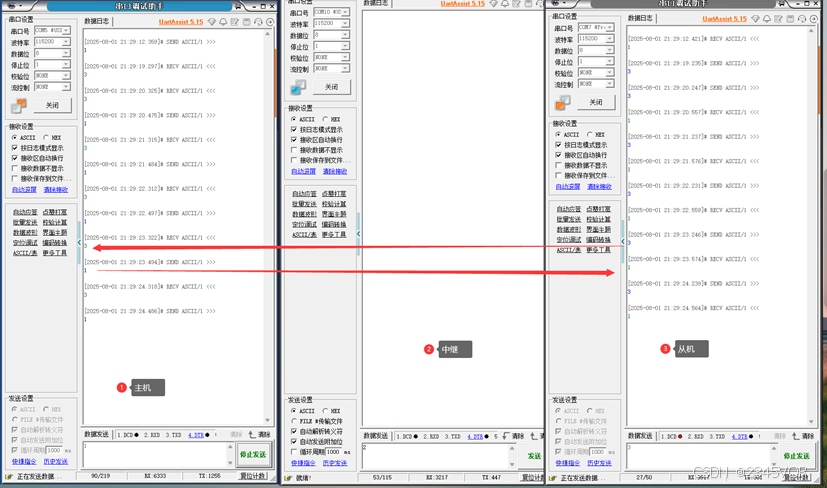

实测通讯效果，注意只能主从机通讯，中继负责转发数据不打印，这样就可以60+60KM远距离通讯了

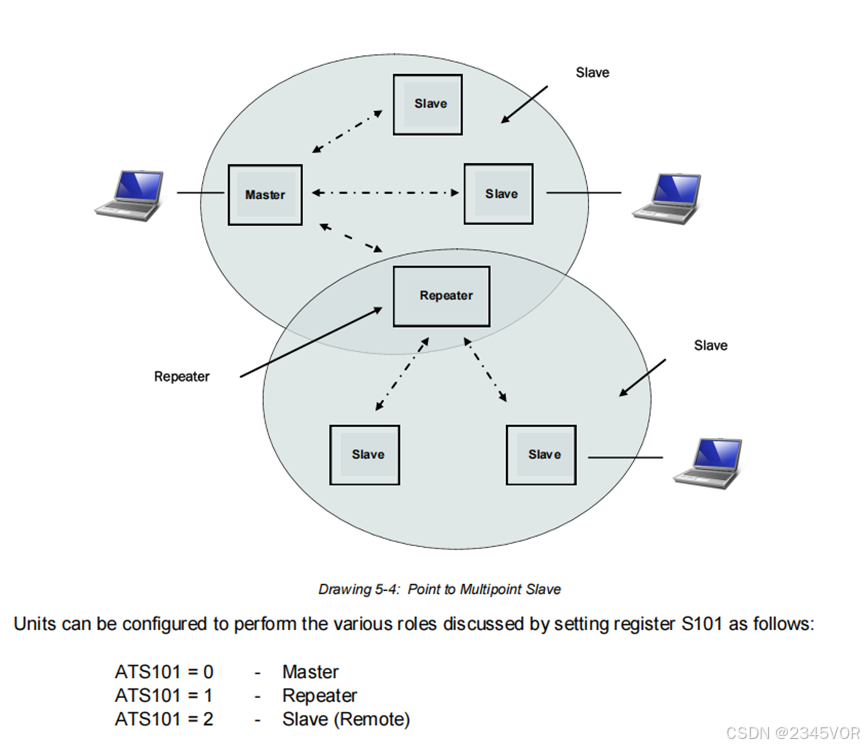

4. 一对多通讯

这里只能主机Master与从机Slave1、从机Slave2进行双向通讯，从机之间不能通讯。

参考文档P70

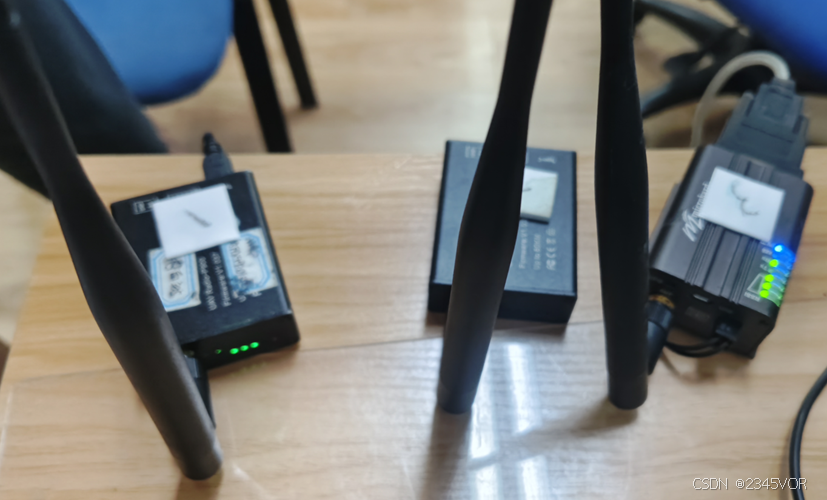

采用硬件如下

4.1 配置指令

名称	主模块Master	从模块Slave1	从模块Slave2
指令	AT&F7 ATS101=0 ATS102=1 ATS103=4 ATS104=0120240081 ATS105=1 AT&V AT&WA	AT&F8 ATS101=2 ATS102=1 ATS103=4 ATS104=0120240081 ATS105=2 AT&V AT&WA	AT&F8 ATS101=2 ATS102=1 ATS103=4 ATS104=0120240081 ATS105=3 AT&V AT&WA
说明	9. AT&F10 - 设置为点对点通讯的主机模式 10. ATS101=0 - 主机 11. ATS102=1 - 串口通讯波特率为115200 12. ATS103=4 - 无线空中波特率为115200 13. ATS104=0120240081 - 密码为0120240081 14. ATS105=1 - 主机地址1 15. AT&V - 查看配置并核对是否配置成功 16. AT&WA - 保存并退出CMD模式	9. AT&F12 - 设置通讯的中继模式 10. ATS101=2 - 从机 11. ATS102=1 - 串口通讯波特率为115200 12. ATS103=4 - 无线空中波特率为115200 13. ATS104=0120240081 - 密码为0120240081 14. ATS105=2 - 主机地址2 15. AT&V - 查看配置并核对是否配置成功 16. AT&WA - 保存并退出CMD模式	9. AT&F11 - 设置为通讯的从机模式 10. ATS101=2 - 从机 11. ATS102=1 - 串口通讯波特率为115200 12. ATS103=4 - 无线空中波特率为115200 13. ATS104=0120240081 - 密码为0120240081 14. ATS105=3 - 配置从机地址3 15. AT&V - 查看配置并核对是否配置成功 16. AT&WA - 保存并退出CMD模式

4.2 配置结果

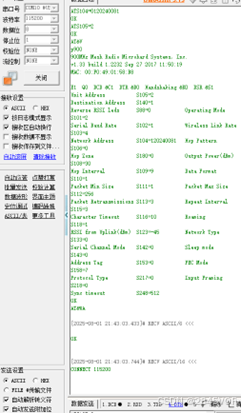

主模块

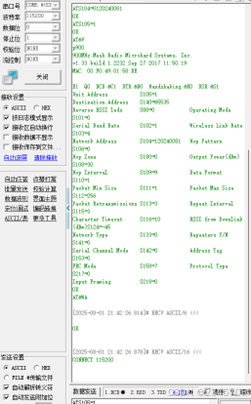

从模块1

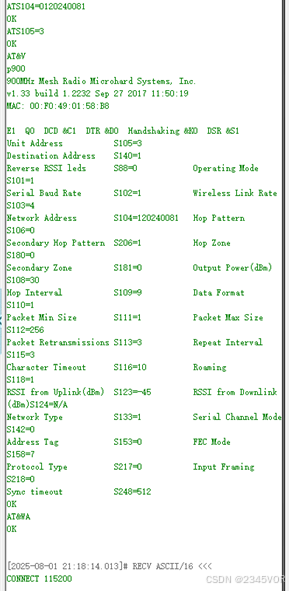

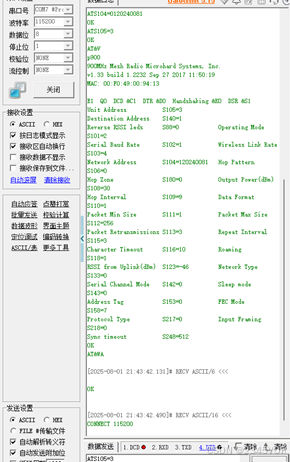

从模块2

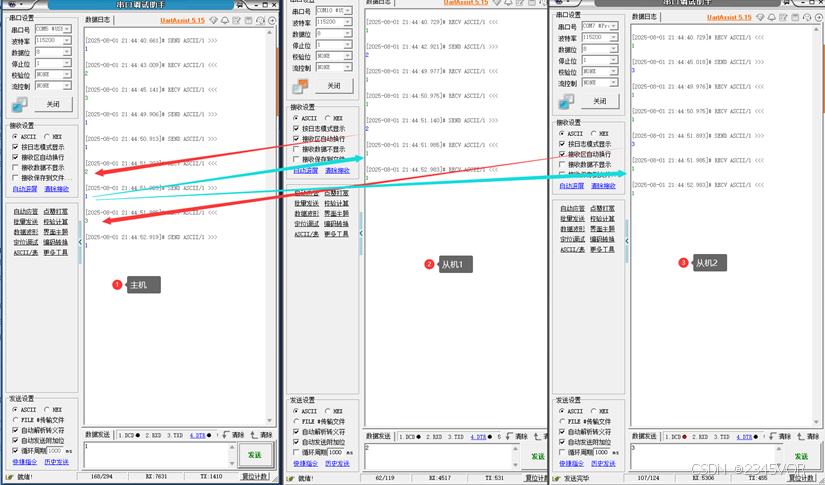

主模块与从模块双向通讯如下

5. 总结与建议

​

5.1 模式选择建议​​：

简单应用：选择点对点模式
远距离通讯：使用中继模式扩展距离
多节点监控：采用一对多模式
​​配置要点​​：
确保所有设备的网络地址一致
每个从机必须配置唯一地址
推荐使用115200波特率以获得最佳性能
配置完成后务必使用AT&V验证，AT&WA保存

5.2 故障排查​​：

检查串口连接和波特率设置
确认所有设备在同一网络地址下
验证各节点地址的唯一性
检查天线连接和信号强度
​​

5.3 性能优化​​：

在复杂环境中可适当降低波特率提高稳定性
定期检查固件版本并保持更新
考虑环境干扰因素，必要时使用定向天线
通过本指南介绍的三种配置方式，P900数传电台可以灵活适应各种工业通讯需求，从简单的点对点通讯到复杂的远距离多节点网络，都能提供可靠的无线数据连接解决方案。

​​延伸阅读​​：更多高级配置和故障排查方法请参考官方文档《P900_Manual.v1.8.7》相关章节。
参考博客：microhard p900数传配置方法
