Modbus协议全方位解析与C#开发实战指南

第一部分：Modbus协议基础

1. Modbus协议概述

Modbus是一种串行通信协议，最初由Modicon公司（现为施耐德电气的一部分）于1979年开发，用于其可编程逻辑控制器（PLC）。由于其简单性、开放性和易于实现的特点，Modbus已成为工业领域最流行的通信协议之一。

Modbus的核心特点：

• 主从式架构（客户端/服务器模式）
• 支持多种电气接口（RS-232、RS-485、TCP/IP等）
• 公开的协议规范，无需授权费用
• 轻量级协议，适用于资源受限设备
• 支持多种数据类型的读写操作

2. Modbus协议变体

Modbus协议有多种变体，适用于不同的物理层：

1. Modbus RTU：基于二进制编码，通过串行接口（通常是RS-485或RS-232）传输
2. Modbus ASCII：使用ASCII字符表示数据，通过串行接口传输
3. Modbus TCP/IP：基于TCP/IP协议栈，通过以太网传输
4. Modbus Plus：高速令牌传递网络，需要专用硬件

在实际应用中，Modbus RTU和Modbus TCP/IP是最常用的两种变体。

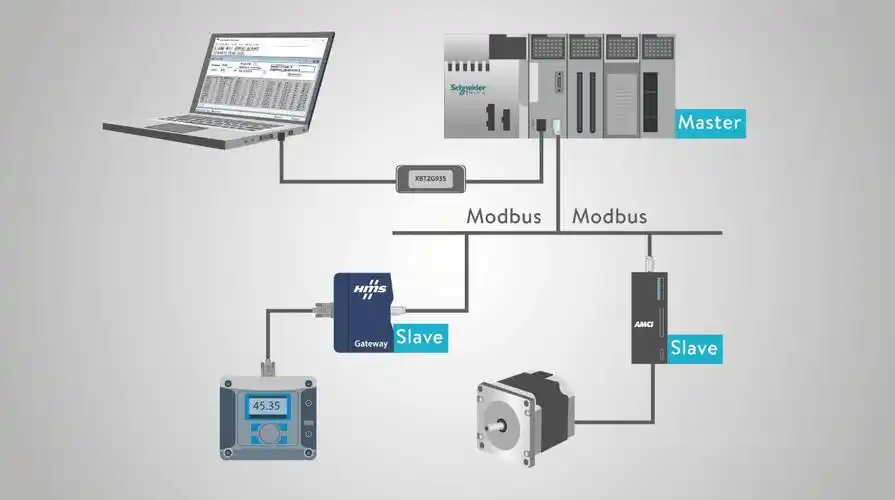

3. Modbus通信模型

Modbus采用简单的请求-响应模型：

1. 主设备（客户端）向从设备（服务器）发送请求
2. 从设备处理请求并返回响应
3. 主设备接收并解析响应

一个Modbus网络中通常有：

• 1个主设备（发起通信）
• 最多247个从设备（每个有唯一地址1-247）

4. Modbus数据模型

Modbus定义了四种不同的数据区域，每种区域有特定的访问权限：

数据类型	访问权限	地址范围	说明
线圈(Coils)	读写	0xxxx	1位，布尔值（ON/OFF）
离散输入	只读	1xxxx	1位，布尔值
输入寄存器	只读	3xxxx	16位，模拟量输入
保持寄存器	读写	4xxxx	16位，模拟量输出

注意：这里的"x"表示数字，实际地址从0开始，但在协议中通常使用偏移量（如线圈地址0对应协议中的000001）。

第二部分：Modbus协议细节

1. Modbus RTU协议帧结构

Modbus RTU帧结构如下：

字段	长度	说明
从站地址	1字节	1-247 (0为广播地址)
功能码	1字节	指示要执行的操作类型
数据	N字节	取决于功能码
CRC校验	2字节	循环冗余校验

RTU帧特点：

• 帧间至少要有3.5个字符时间的静默间隔
• 整个帧必须作为连续流传输
• 采用大端字节序（Big-Endian）

2. Modbus TCP/IP协议帧结构

Modbus TCP/IP在RTU基础上增加了MBAP头：

字段	长度	说明
事务标识符	2字节	用于请求/响应匹配
协议标识符	2字节	0表示Modbus协议
长度字段	2字节	后续字节数
单元标识符	1字节	通常与RTU从站地址相同
功能码	1字节	同RTU
数据	N字节	同RTU

3. Modbus功能码

Modbus定义了多种功能码，主要分为三类：

常用功能码：

代码	名称	作用
01	读线圈状态	读取一个或多个线圈的ON/OFF状态
02	读离散输入	读取离散输入的状态
03	读保持寄存器	读取保持寄存器的内容
04	读输入寄存器	读取输入寄存器的内容
05	写单个线圈	强制单个线圈ON或OFF
06	写单个寄存器	写入单个保持寄存器
15	写多个线圈	强制多个线圈ON或OFF
16	写多个寄存器	写入多个保持寄存器

异常响应：
当从设备检测到错误时，会返回异常响应，将功能码的最高位置1（即原功能码+0x80），并附加异常码。

4. Modbus数据编码

Modbus使用大端字节序（Big-Endian）存储多字节数据。对于32位浮点数，通常有两种排列方式：

• ABCD (大端字节序)
• CDAB (Modbus标准，也称为"字节交换")
• BADC (字交换)
• DCBA (字节和字交换)

在开发时需要注意设备使用的具体格式。

第三部分：C# Modbus开发基础

1. 开发环境准备

所需工具：

• Visual Studio (2017或更高版本)
• .NET Framework 4.5+ 或 .NET Core 3.1+
• Modbus模拟工具（如Modbus Slave）

NuGet包：
对于Modbus开发，推荐使用以下库：

• NModbus (最流行的开源Modbus库)
• EasyModbusTCP (商业库的免费版本)

安装命令：

Install-Package NModbus
Install-Package EasyModbusTCP

2. NModbus库概述

NModbus是一个开源的Modbus实现，支持：

• Modbus RTU (串行通信)
• Modbus TCP/IP (以太网通信)
• Modbus UDP
• 主站和从站实现

核心类：

• ModbusFactory - 创建主站/从站实例的工厂类
• IModbusMaster - 主站接口
• IModbusSlave - 从站接口
• ModbusSerialMaster - 串行主站实现
• ModbusTcpMaster - TCP主站实现

3. 创建Modbus TCP主站

using System;
using System.Net.Sockets;
using Modbus.Device;class ModbusTcpMasterExample
{public static void Main(){// 创建TCP客户端连接TcpClient tcpClient = new TcpClient("127.0.0.1", 502);// 创建Modbus TCP主站IModbusMaster master = ModbusIpMaster.CreateIp(tcpClient);try{// 读取保持寄存器 (功能码03)ushort startAddress = 0;ushort numRegisters = 10;ushort[] registers = master.ReadHoldingRegisters(1, startAddress, numRegisters);Console.WriteLine("读取到的寄存器值:");for (int i = 0; i < registers.Length; i++){Console.WriteLine($"寄存器 {startAddress + i}: {registers[i]}");}// 写入单个寄存器 (功能码06)ushort registerAddress = 5;ushort value = 12345;master.WriteSingleRegister(1, registerAddress, value);Console.WriteLine($"已写入寄存器 {registerAddress} 值为 {value}");}finally{// 清理资源master.Dispose();tcpClient.Close();}}
}

4. 创建Modbus RTU主站

using System;
using System.IO.Ports;
using Modbus.Device;class ModbusRtuMasterExample
{public static void Main(){// 配置串口SerialPort serialPort = new SerialPort("COM3", 9600, Parity.None, 8, StopBits.One);try{// 打开串口serialPort.Open();// 创建Modbus RTU主站IModbusSerialMaster master = ModbusSerialMaster.CreateRtu(serialPort);// 设置超时master.Transport.ReadTimeout = 1000;master.Transport.WriteTimeout = 1000;// 读取输入寄存器 (功能码04)byte slaveId = 1;ushort startAddress = 0;ushort numRegisters = 5;ushort[] inputRegisters = master.ReadInputRegisters(slaveId, startAddress, numRegisters);Console.WriteLine("读取到的输入寄存器值:");for (int i = 0; i < inputRegisters.Length; i++){Console.WriteLine($"输入寄存器 {startAddress + i}: {inputRegisters[i]}");}// 写入多个线圈 (功能码15)ushort coilAddress = 10;bool[] coilValues = { true, false, true, true, false };master.WriteMultipleCoils(slaveId, coilAddress, coilValues);Console.WriteLine("已写入多个线圈状态");}catch (Exception ex){Console.WriteLine($"发生错误: {ex.Message}");}finally{// 清理资源serialPort?.Close();}}
}

第四部分：高级Modbus开发技术

1. 处理Modbus异常

Modbus设备可能返回异常响应，我们需要正确处理这些异常：

try
{// 尝试读取不存在的寄存器ushort[] registers = master.ReadHoldingRegisters(1, 10000, 10);
}
catch (Modbus.SlaveException ex)
{Console.WriteLine($"Modbus异常: {ex.Message}");Console.WriteLine($"功能码: {ex.FunctionCode}");Console.WriteLine($"异常码: {ex.SlaveExceptionCode}");// 常见异常码switch (ex.SlaveExceptionCode){case 1:Console.WriteLine("非法功能码");break;case 2:Console.WriteLine("非法数据地址");break;case 3:Console.WriteLine("非法数据值");break;case 4:Console.WriteLine("从站设备故障");break;default:Console.WriteLine("未知异常");break;}
}

2. 大数据量读取优化

当需要读取大量数据时，Modbus的单个请求限制（通常最多125个寄存器）可能导致效率低下。我们可以实现分段读取：

public static ushort[] ReadLargeRegisters(IModbusMaster master, byte slaveId, ushort startAddress, ushort numberOfPoints, ushort maxBatchSize = 125)
{List<ushort> results = new List<ushort>();ushort remaining = numberOfPoints;ushort currentAddress = startAddress;while (remaining > 0){ushort batchSize = (remaining > maxBatchSize) ? maxBatchSize : remaining;try{ushort[] batch = master.ReadHoldingRegisters(slaveId, currentAddress, batchSize);results.AddRange(batch);currentAddress += batchSize;remaining -= batchSize;}catch (Exception ex){Console.WriteLine($"读取地址 {currentAddress} 失败: {ex.Message}");throw;}}return results.ToArray();
}

3. 数据类型转换

Modbus寄存器存储的是16位无符号整数，但实际数据可能是其他类型：

// 将两个寄存器转换为32位整数
public static int ConvertToInt32(ushort highRegister, ushort lowRegister, bool isBigEndian = true)
{byte[] bytes = new byte[4];if (isBigEndian){bytes[0] = (byte)(highRegister >> 8);bytes[1] = (byte)highRegister;bytes[2] = (byte)(lowRegister >> 8);bytes[3] = (byte)lowRegister;}else{bytes[0] = (byte)(lowRegister >> 8);bytes[1] = (byte)lowRegister;bytes[2] = (byte)(highRegister >> 8);bytes[3] = (byte)highRegister;}return BitConverter.ToInt32(bytes, 0);
}// 将两个寄存器转换为IEEE 754浮点数
public static float ConvertToFloat(ushort highRegister, ushort lowRegister, bool isBigEndian = true)
{byte[] bytes = new byte[4];if (isBigEndian){bytes[0] = (byte)(highRegister >> 8);bytes[1] = (byte)highRegister;bytes[2] = (byte)(lowRegister >> 8);bytes[3] = (byte)lowRegister;}else{bytes[0] = (byte)(lowRegister >> 8);bytes[1] = (byte)lowRegister;bytes[2] = (byte)(highRegister >> 8);bytes[3] = (byte)highRegister;}return BitConverter.ToSingle(bytes, 0);
}

4. 实现Modbus从站（服务器）

using System;
using System.Net;
using System.Net.Sockets;
using Modbus.Device;
using Modbus.Data;class ModbusTcpSlaveExample
{private static ModbusSlave slave;private static TcpListener listener;private static bool isRunning = true;public static void Main(){Console.WriteLine("Modbus TCP从站示例");Console.WriteLine("按Ctrl+C停止服务");// 设置数据存储DataStore dataStore = DataStoreFactory.CreateDefaultDataStore();// 初始化一些测试数据dataStore.HoldingRegisters[0] = 1234;dataStore.HoldingRegisters[1] = 5678;dataStore.CoilDiscretes[0] = true;dataStore.CoilDiscretes[1] = false;// 创建TCP监听器listener = new TcpListener(IPAddress.Any, 502);listener.Start();// 创建Modbus从站slave = ModbusTcpSlave.CreateTcp(1, listener);slave.DataStore = dataStore;// 处理控制台中断Console.CancelKeyPress += (sender, e) => {isRunning = false;e.Cancel = true;};// 启动从站Console.WriteLine("从站已启动，等待请求...");slave.ListenAsync().GetAwaiter().GetResult();// 主循环while (isRunning){// 可以在这里更新数据存储或执行其他任务System.Threading.Thread.Sleep(100);}// 清理资源listener.Stop();Console.WriteLine("从站已停止");}
}

第五部分：实战项目 - Modbus数据监控系统

1. 项目需求

开发一个Modbus数据监控系统，具有以下功能：

• 支持Modbus TCP和RTU协议
• 可配置多个设备连接参数
• 实时监控设备数据
• 数据记录和历史趋势查看
• 异常报警功能
• 数据导出功能

2. 系统架构设计

ModbusMonitor
├── Core
│   ├── ModbusService (封装Modbus操作)
│   ├── DataRepository (数据存储)
│   └── AlarmService (报警管理)
├── Models
│   ├── DeviceConfig
│   ├── DataPoint
│   └── AlarmSetting
├── Services
│   ├── IModbusService
│   └── IDataLogger
└── UI (WPF或WinForms)

3. 核心代码实现

设备配置类：

public class DeviceConfig
{public string Name { get; set; }public byte SlaveId { get; set; }public ProtocolType Protocol { get; set; } // TCP, RTUpublic string ConnectionString { get; set; } // "127.0.0.1:502" 或 "COM3,9600,None,8,One"public List<DataPointConfig> DataPoints { get; set; } = new List<DataPointConfig>();
}public class DataPointConfig
{public string Name { get; set; }public PointType PointType { get; set; } // Coil, Input, HoldingRegister, etc.public ushort Address { get; set; }public DataType DataType { get; set; } // UInt16, Int32, Float, etc.public int Length { get; set; } = 1; // 对于数组类型public float ScalingFactor { get; set; } = 1.0f;public float Offset { get; set; } = 0.0f;public int PollingInterval { get; set; } = 1000; // ms
}

Modbus服务封装：

public interface IModbusService : IDisposable
{bool IsConnected { get; }Task<bool> ConnectAsync(DeviceConfig config);Task DisconnectAsync();Task<object> ReadDataPointAsync(DataPointConfig point);Task<bool> WriteDataPointAsync(DataPointConfig point, object value);event EventHandler<DataReceivedEventArgs> DataReceived;event EventHandler<ErrorEventArgs> ErrorOccurred;
}public class ModbusService : IModbusService
{private IModbusMaster _master;private DeviceConfig _currentConfig;private readonly ILogger _logger;public bool IsConnected => _master != null;public ModbusService(ILogger logger){_logger = logger;}public async Task<bool> ConnectAsync(DeviceConfig config){try{if (IsConnected)await DisconnectAsync();_currentConfig = config;switch (config.Protocol){case ProtocolType.TCP:var parts = config.ConnectionString.Split(':');string ip = parts[0];int port = parts.Length > 1 ? int.Parse(parts[1]) : 502;var tcpClient = new TcpClient();await tcpClient.ConnectAsync(ip, port);_master = ModbusIpMaster.CreateIp(tcpClient);break;case ProtocolType.RTU:var serialParams = config.ConnectionString.Split(',');string portName = serialParams[0];int baudRate = serialParams.Length > 1 ? int.Parse(serialParams[1]) : 9600;Parity parity = serialParams.Length > 2 ? (Parity)Enum.Parse(typeof(Parity), serialParams[2]) : Parity.None;int dataBits = serialParams.Length > 3 ? int.Parse(serialParams[3]) : 8;StopBits stopBits = serialParams.Length > 4 ? (StopBits)Enum.Parse(typeof(StopBits), serialParams[4]) : StopBits.One;var serialPort = new SerialPort(portName, baudRate, parity, dataBits, stopBits);serialPort.Open();_master = ModbusSerialMaster.CreateRtu(serialPort);break;}_master.Transport.ReadTimeout = 2000;_master.Transport.WriteTimeout = 2000;_logger.LogInformation($"成功连接到设备 {config.Name}");return true;}catch (Exception ex){_logger.LogError($"连接设备 {config.Name} 失败: {ex.Message}");return false;}}public async Task DisconnectAsync(){if (_master != null){try{if (_master is ModbusIpMaster ipMaster){ipMaster.Dispose();}else if (_master is ModbusSerialMaster serialMaster){serialMaster.Dispose();}_logger.LogInformation($"已断开与设备 {_currentConfig?.Name} 的连接");}catch (Exception ex){_logger.LogError($"断开连接时出错: {ex.Message}");}finally{_master = null;_currentConfig = null;}}}public async Task<object> ReadDataPointAsync(DataPointConfig point){if (!IsConnected)throw new InvalidOperationException("未连接到设备");try{object rawValue = null;object scaledValue = null;switch (point.PointType){case PointType.Coil:bool[] coils = await Task.Run(() => _master.ReadCoils(point.SlaveId, point.Address, (ushort)point.Length));rawValue = coils[0];scaledValue = (bool)rawValue;break;case PointType.HoldingRegister:ushort[] registers = await Task.Run(() => _master.ReadHoldingRegisters(point.SlaveId, point.Address, (ushort)point.Length));// 根据数据类型转换switch (point.DataType){case DataType.UInt16:rawValue = registers[0];scaledValue = (ushort)rawValue * point.ScalingFactor + point.Offset;break;case DataType.Int16:rawValue = (short)registers[0];scaledValue = (short)rawValue * point.ScalingFactor + point.Offset;break;case DataType.UInt32:rawValue = (uint)(registers[0] << 16 | registers[1]);scaledValue = (uint)rawValue * point.ScalingFactor + point.Offset;break;case DataType.Int32:rawValue = (int)(registers[0] << 16 | registers[1]);scaledValue = (int)rawValue * point.ScalingFactor + point.Offset;break;case DataType.Float:byte[] bytes = new byte[4];bytes[0] = (byte)(registers[0] >> 8);bytes[1] = (byte)registers[0];bytes[2] = (byte)(registers[1] >> 8);bytes[3] = (byte)registers[1];rawValue = BitConverter.ToSingle(bytes, 0);scaledValue = (float)rawValue * point.ScalingFactor + point.Offset;break;}break;// 其他数据类型处理...}// 触发数据接收事件DataReceived?.Invoke(this, new DataReceivedEventArgs{Point = point,RawValue = rawValue,ScaledValue = scaledValue,Timestamp = DateTime.Now});return scaledValue;}catch (Exception ex){_logger.LogError($"读取数据点 {point.Name} 失败: {ex.Message}");ErrorOccurred?.Invoke(this, new ErrorEventArgs(ex));throw;}}// 其他方法实现...
}

数据轮询服务：

public class DataPollingService
{private readonly IModbusService _modbusService;private readonly IDataRepository _repository;private readonly ILogger _logger;private readonly Dictionary<DataPointConfig, Timer> _pollingTimers = new Dictionary<DataPointConfig, Timer>();public DataPollingService(IModbusService modbusService, IDataRepository repository, ILogger logger){_modbusService = modbusService;_repository = repository;_logger = logger;_modbusService.DataReceived += OnDataReceived;_modbusService.ErrorOccurred += OnErrorOccurred;}public void StartPolling(DeviceConfig device){foreach (var point in device.DataPoints){var timer = new Timer(point.PollingInterval);timer.Elapsed += async (sender, e) => {try{await _modbusService.ReadDataPointAsync(point);}catch (Exception ex){_logger.LogError($"轮询数据点 {point.Name} 时出错: {ex.Message}");}};timer.AutoReset = true;timer.Enabled = true;_pollingTimers[point] = timer;}}public void StopPolling(){foreach (var timer in _pollingTimers.Values){timer.Stop();timer.Dispose();}_pollingTimers.Clear();}private void OnDataReceived(object sender, DataReceivedEventArgs e){// 存储数据到数据库_repository.SaveDataPoint(e.Point, e.RawValue, e.ScaledValue, e.Timestamp);// 检查报警条件CheckAlarmConditions(e.Point, e.ScaledValue);}private void OnErrorOccurred(object sender, ErrorEventArgs e){_logger.LogError($"Modbus错误: {e.Error.Message}");// 可以在这里实现重连逻辑}private void CheckAlarmConditions(DataPointConfig point, object value){// 实现报警检查逻辑// 如果value超过设定的阈值，触发报警}
}

第六部分：性能优化与最佳实践

1. Modbus通信优化技巧

1. 批量读取：尽可能使用批量读取功能（如读多个寄存器）而不是单个读取
2. 合理设置轮询间隔：根据数据变化频率设置适当的轮询间隔
3. 连接池：对于频繁连接/断开的场景，实现连接池管理
4. 异步操作：使用异步方法避免阻塞UI线程
5. 错误重试机制：实现智能重试逻辑，避免网络抖动导致的问题

2. 错误处理与恢复

public async Task<object> RobustReadDataPoint(DataPointConfig point, int maxRetries = 3)
{int retryCount = 0;Exception lastError = null;while (retryCount < maxRetries){try{return await _modbusService.ReadDataPointAsync(point);}catch (IOException ex){lastError = ex;_logger.LogWarning($"IO异常，尝试重新连接 (尝试 {retryCount + 1}/{maxRetries})");await Reconnect();}catch (SlaveException ex){lastError = ex;_logger.LogError($"从站异常: {ex.Message}");break; // Modbus协议错误通常不需要重试}catch (Exception ex){lastError = ex;_logger.LogWarning($"读取失败，重试中 (尝试 {retryCount + 1}/{maxRetries}): {ex.Message}");}retryCount++;await Task.Delay(1000 * retryCount); // 指数退避}throw new Exception($"读取数据点 {point.Name} 失败，达到最大重试次数", lastError);
}private async Task Reconnect()
{try{await _modbusService.DisconnectAsync();await Task.Delay(1000);await _modbusService.ConnectAsync(_currentConfig);}catch (Exception ex){_logger.LogError($"重新连接失败: {ex.Message}");throw;}
}

3. 线程安全考虑

Modbus通信通常涉及多线程操作，需要注意：

1. 串口通信的线程安全：System.IO.Ports.SerialPort不是线程安全的
2. 共享资源访问：使用锁或其他同步机制保护共享状态
3. UI更新：使用Invoke或Dispatcher在UI线程上更新界面

// 线程安全的Modbus操作包装器
public class ThreadSafeModbusMaster
{private readonly IModbusMaster _master;private readonly object _lock = new object();public ThreadSafeModbusMaster(IModbusMaster master){_master = master;}public ushort[] ReadHoldingRegisters(byte slaveAddress, ushort startAddress, ushort numberOfPoints){lock (_lock){return _master.ReadHoldingRegisters(slaveAddress, startAddress, numberOfPoints);}}// 包装其他需要的方法...
}

4. 日志记录与诊断

完善的日志记录对于Modbus应用至关重要：

public class ModbusLogger : ILogger
{private readonly string _logFilePath;public ModbusLogger(string logFilePath){_logFilePath = logFilePath;}public void LogInformation(string message){Log("INFO", message);}public void LogWarning(string message){Log("WARN", message);}public void LogError(string message){Log("ERROR", message);}public void LogDebug(string message){Log("DEBUG", message);}private void Log(string level, string message){string logEntry = $"{DateTime.Now:yyyy-MM-dd HH:mm:ss.fff} [{level}] {message}";// 控制台输出Console.WriteLine(logEntry);// 文件记录try{File.AppendAllText(_logFilePath, logEntry + Environment.NewLine);}catch (Exception ex){Console.WriteLine($"无法写入日志文件: {ex.Message}");}}// 可以添加Modbus特定的日志方法，如记录原始帧数据public void LogFrame(byte[] frame, bool isRequest){string direction = isRequest ? "TX" : "RX";string hex = BitConverter.ToString(frame).Replace("-", " ");LogDebug($"{direction} Frame: {hex}");}
}

第七部分：高级主题与扩展

1. Modbus与OPC UA集成

现代工业系统中，Modbus常与OPC UA一起使用：

// 示例：将Modbus数据发布为OPC UA节点
public class ModbusOpcUaPublisher
{private readonly IModbusService _modbusService;private readonly ApplicationConfiguration _opcConfig;private ApplicationInstance _application;public ModbusOpcUaPublisher(IModbusService modbusService, string opcServerUri){_modbusService = modbusService;// 配置OPC UA应用_opcConfig = new ApplicationConfiguration{ApplicationName = "Modbus OPC UA Server",ApplicationUri = opcServerUri,ApplicationType = ApplicationType.Server,ServerConfiguration = new ServerConfiguration{BaseAddresses = { $"opc.tcp://localhost:62541/ModbusServer" },SecurityPolicies = new ServerSecurityPolicyCollection(),UserTokenPolicies = new UserTokenPolicyCollection()},SecurityConfiguration = new SecurityConfiguration(),TransportConfigurations = new TransportConfigurationCollection(),TransportQuotas = new TransportQuotas { OperationTimeout = 10000 },ClientConfiguration = new ClientConfiguration()};_application = new ApplicationInstance(_opcConfig);}public async Task StartAsync(){// 初始化OPC UA服务器await _application.CheckApplicationInstanceCertificate(false, 0);var server = new StandardServer();await _application.Start(server);// 创建地址空间var namespaceManager = new NamespaceManager(server.DefaultNamespace);var objectsFolder = namespaceManager.GetObjectsFolder();// 添加Modbus数据点foreach (var point in _modbusService.GetDataPoints()){var variable = new DataVariableState(objectsFolder);variable.NodeId = new NodeId(point.Name, namespaceManager.DefaultNamespaceIndex);variable.BrowseName = new QualifiedName(point.Name);variable.DisplayName = new LocalizedText(point.Name);variable.DataType = GetOpcDataType(point.DataType);variable.ValueRank = ValueRank.Scalar;variable.AccessLevel = AccessLevels.CurrentRead;variable.UserAccessLevel = AccessLevels.CurrentRead;variable.Historizing = false;// 添加节点objectsFolder.AddChild(variable);// 设置值更新回调_modbusService.DataReceived += (sender, e) =>{if (e.Point.Name == point.Name){variable.Value = e.ScaledValue;variable.Timestamp = DateTime.Now;variable.ClearChangeMasks(server.SystemContext, false);}};}}private NodeId GetOpcDataType(DataType dataType){switch (dataType){case DataType.Boolean: return DataTypeIds.Boolean;case DataType.Int16: return DataTypeIds.Int16;case DataType.UInt16: return DataTypeIds.UInt16;case DataType.Int32: return DataTypeIds.Int32;case DataType.UInt32: return DataTypeIds.UInt32;case DataType.Float: return DataTypeIds.Float;default: return DataTypeIds.BaseDataType;}}
}

2. Modbus网关实现

Modbus网关可以在不同协议间转换数据：

public class ModbusGateway
{private readonly IModbusMaster _sourceMaster;private readonly IModbusSlave _targetSlave;private readonly List<PointMapping> _mappings;private readonly Timer _pollingTimer;public ModbusGateway(IModbusMaster sourceMaster, IModbusSlave targetSlave, List<PointMapping> mappings, int pollingInterval = 1000){_sourceMaster = sourceMaster;_targetSlave = targetSlave;_mappings = mappings;_pollingTimer = new Timer(pollingInterval);_pollingTimer.Elapsed += async (s, e) => await PollAndUpdate();}public void Start(){_pollingTimer.Start();}public void Stop(){_pollingTimer.Stop();}private async Task PollAndUpdate(){foreach (var mapping in _mappings){try{object value = await ReadFromSource(mapping.Source);await WriteToTarget(mapping.Target, value);}catch (Exception ex){// 处理错误}}}private async Task<object> ReadFromSource(PointAddress source){switch (source.PointType){case PointType.Coil:bool[] coils = await Task.Run(() => _sourceMaster.ReadCoils(source.SlaveId, source.Address, 1));return coils[0];case PointType.HoldingRegister:ushort[] registers = await Task.Run(() => _sourceMaster.ReadHoldingRegisters(source.SlaveId, source.Address, 1));return registers[0];// 其他类型...default:throw new NotSupportedException($"不支持的源点类型: {source.PointType}");}}private async Task WriteToTarget(PointAddress target, object value){switch (target.PointType){case PointType.Coil:bool coilValue = (bool)value;await Task.Run(() => _targetSlave.DataStore.CoilDiscretes[target.Address] = coilValue);break;case PointType.HoldingRegister:ushort registerValue = Convert.ToUInt16(value);await Task.Run(() => _targetSlave.DataStore.HoldingRegisters[target.Address] = registerValue);break;// 其他类型...default:throw new NotSupportedException($"不支持的目标点类型: {target.PointType}");}}
}public class PointMapping
{public PointAddress Source { get; set; }public PointAddress Target { get; set; }
}public class PointAddress
{public byte SlaveId { get; set; }public PointType PointType { get; set; }public ushort Address { get; set; }
}

3. Modbus安全考虑

虽然传统Modbus缺乏内置安全机制，但我们可以实现一些保护措施：

1. 网络隔离：将Modbus设备放在独立网络
2. VPN隧道：通过VPN访问远程Modbus设备
3. 防火墙规则：限制访问Modbus端口的IP
4. 协议包装：将Modbus封装在加密通道中

// 示例：使用TLS包装Modbus TCP
public class SecureModbusTcpMaster : IModbusMaster
{private readonly SslStream _sslStream;private readonly ModbusIpMaster _innerMaster;public SecureModbusTcpMaster(string host, int port, string serverCertName){var tcpClient = new TcpClient(host, port);_sslStream = new SslStream(tcpClient.GetStream(), false, (sender, certificate, chain, errors) => {if (errors != SslPolicyErrors.None)return false;var serverCertificate = (X509Certificate2)certificate;return serverCertificate.GetNameInfo(X509NameType.SimpleName, false) == serverCertName;});_sslStream.AuthenticateAsClient(serverCertName);_innerMaster = ModbusIpMaster.CreateIp(_sslStream);}// 实现IModbusMaster接口，委托给_innerMasterpublic ushort[] ReadHoldingRegisters(byte slaveAddress, ushort startAddress, ushort numberOfPoints){return _innerMaster.ReadHoldingRegisters(slaveAddress, startAddress, numberOfPoints);}// 其他方法...public void Dispose(){_innerMaster?.Dispose();_sslStream?.Dispose();}
}

第八部分：常见问题与解决方案

1. Modbus通信常见问题

问题1：无响应或超时

• 检查物理连接（电缆、端口）
• 确认从站地址正确
• 验证波特率、奇偶校验等串口设置
• 检查从站是否处于正常工作状态

问题2：CRC校验错误

• 检查电缆长度是否符合规范（RS-485最长1200米）
• 检查终端电阻是否适当（RS-485需要120Ω终端电阻）
• 验证CRC计算是否正确

问题3：非法数据地址错误

• 确认从站设备支持的地址范围
• 检查地址偏移（有些设备使用基于0的地址，有些使用基于1的地址）

问题4：响应延迟

• 减少单个请求的数据量
• 增加主站超时设置
• 检查网络负载或串口冲突

2. 调试技巧

1. 使用Modbus嗅探工具：

   • Modbus Poll (商业)
   • QModMaster (开源)
   • Simply Modbus (免费版可用)

2. 记录原始帧数据：

public class ModbusFrameLogger
{private readonly Stream _stream;private readonly ILogger _logger;public ModbusFrameLogger(Stream stream, ILogger logger){_stream = stream;_logger = logger;}public async Task<byte[]> ReadFrameAsync(){byte[] buffer = new byte[256];int bytesRead = await _stream.ReadAsync(buffer, 0, buffer.Length);if (bytesRead > 0){byte[] frame = new byte[bytesRead];Array.Copy(buffer, frame, bytesRead);_logger.LogDebug($"RX: {BitConverter.ToString(frame)}");return frame;}return null;}public async Task WriteFrameAsync(byte[] frame){_logger.LogDebug($"TX: {BitConverter.ToString(frame)}");await _stream.WriteAsync(frame, 0, frame.Length);}
}

3. 模拟从站设备：
   使用Modbus Slave等工具模拟从站设备进行测试

3. 性能调优

1. 批量读取优化：

// 不好的做法 - 单独读取每个寄存器
for (ushort i = 0; i < 10; i++)
{ushort[] value = master.ReadHoldingRegisters(slaveId, i, 1);// 处理value
}// 好的做法 - 批量读取
ushort[] values = master.ReadHoldingRegisters(slaveId, 0, 10);
for (ushort i = 0; i < values.Length; i++)
{// 处理values[i]
}

2. 并行请求：

public async Task<Dictionary<string, object>> ReadMultiplePointsAsync(List<DataPointConfig> points, int batchSize = 10)
{var results = new Dictionary<string, object>();var tasks = new List<Task>();// 按从站地址分组var groups = points.GroupBy(p => p.SlaveId);foreach (var group in groups){// 按批量大小分块var chunks = group.Batch(batchSize);foreach (var chunk in chunks){// 为每个块创建并行任务var chunkTasks = chunk.Select(async point => {try{object value = await ReadDataPointAsync(point);lock (results){results[point.Name] = value;}}catch (Exception ex){// 处理错误}});tasks.AddRange(chunkTasks);}}await Task.WhenAll(tasks);return results;
}

3. 缓存策略：

public class ModbusDataCache
{private readonly ConcurrentDictionary<string, CacheItem> _cache;private readonly TimeSpan _defaultExpiration;public ModbusDataCache(TimeSpan defaultExpiration){_cache = new ConcurrentDictionary<string, CacheItem>();_defaultExpiration = defaultExpiration;}public async Task<object> GetOrAddAsync(string key, Func<Task<object>> valueFactory, TimeSpan? expiration = null){if (_cache.TryGetValue(key, out var item) && !item.IsExpired){return item.Value;}object value = await valueFactory();var newItem = new CacheItem(value, expiration ?? _defaultExpiration);_cache.AddOrUpdate(key, newItem, (k, oldItem) => newItem);return value;}private class CacheItem{public object Value { get; }public DateTimeOffset Expiration { get; }public bool IsExpired => DateTimeOffset.Now >= Expiration;public CacheItem(object value, TimeSpan lifetime){Value = value;Expiration = DateTimeOffset.Now.Add(lifetime);}}
}

第九部分：Modbus开发资源与工具

1. 开发资源

1. 官方文档：

   • Modbus协议规范：https://modbus.org/specs.php
   • Modbus over Serial Line 规范
   • Modbus TCP/IP 规范

2. 开源库：

   • NModbus：https://github.com/NModbus/NModbus
   • EasyModbusTCP：https://github.com/rossmann-engineering/EasyModbusTCP.NET

3. 测试工具：

   • Modbus Poll (商业)
   • QModMaster (开源)
   • Simply Modbus (免费版)

2. 硬件设备

1. Modbus RTU设备：

   • RS-485转USB适配器
   • 工业Modbus RTU设备（PLC、传感器等）

2. Modbus TCP设备：

   • 支持Modbus TCP的PLC
   • 以太网转Modbus RTU网关

3. 开发板：

   • Raspberry Pi + RS-485 HAT
   • Arduino + Modbus库

3. 学习资源

1. 书籍：

   • 《Modbus软件开发实战指南》
   • 《工业通信协议与应用》

2. 在线课程：

   • Udemy工业通信协议课程
   • Coursera工业物联网专项课程

3. 社区：

   • Stack Overflow (Modbus标签)
   • GitHub相关项目社区
   • 工业自动化论坛

第十部分：总结与展望

1. Modbus协议的优势与局限

优势：

• 简单易实现
• 广泛支持，几乎所有的PLC和HMI都支持Modbus
• 资源消耗低，适合嵌入式设备
• 开放性，无需授权费用

局限：

• 缺乏现代安全机制
• 数据传输效率相对较低
• 没有标准化的设备描述方式
• 功能相对简单，不支持复杂数据结构

2. Modbus的未来发展

尽管Modbus已有40多年历史，但它仍在工业领域广泛使用。未来的发展趋势包括：

1. Modbus over TLS：为Modbus TCP添加安全层
2. 与IIoT集成：Modbus网关连接到云平台
3. 性能优化：基于现代网络的改进版本
4. 与OPC UA融合：作为OPC UA的底层传输协议

3. 选择Modbus的建议

适合使用Modbus的场景：

• 连接传统工业设备
• 资源受限的嵌入式系统
• 简单的监控和数据采集系统
• 需要快速实现的工业通信解决方案

不适合的场景：

• 需要高安全性的关键系统
• 大数据量、高频率的数据传输
• 复杂的控制逻辑和数据结构
• 需要丰富元数据的现代IIoT应用

4. 结束语

Modbus作为一种简单可靠的工业通信协议，仍然是工业自动化领域的重要组成部分。通过本指南，您应该已经掌握了使用C#进行Modbus开发的核心知识和技能。无论是连接传统设备还是开发现代工业应用，Modbus都是一个值得掌握的协议。

随着工业物联网(IIoT)的发展，Modbus可能会逐渐被更现代的协议所补充或替代，但由于其简单性和广泛部署，Modbus仍将在未来许多年继续发挥重要作用。掌握Modbus开发不仅有助于解决当前的工业通信需求，也为理解更复杂的工业协议奠定了基础。
