HTA8111 18W内置升压单声道D类音频功放

1 特性

● 扩频技术
● 输出功率
18W (VBAT=3.7V, RL-4Ω, THD+N=10%,fiN = 1kHz)
16W (VBAT=3.7V, RL=4Ω,THD+N=1%, fiN = 1kHz)
8W (VBAT=3.3V, RL-8Ω, THD+N=1%, fiN = 1kHz)
● VBAT供电范围：3.0V至12V
● 高效H类升压功能
- 自适应功放功率的升压轨，延长电池播放时间
- 可调节最大限流值，有效防止电池拉死
● 保护功能：过流/过热/过压保护功能
● 无铅封装，ETSSOP20

2 说明

● HTA8111是一款内置升压的单声道D类音频功率放大器，由锂电池供电时，THD+N=10%，能连续输出18W功率（4Ω负载)。
● HTA8111内置可动态调节的升压，可以提供一个适应不同输出功率的电压给D类功放，其可大幅提高系统效率，延长电池续航时间。HTA8111可配置升压限流值，以防止过大的电流尖峰。
● HTA8111具有先进的扩频功能来抑制EMI。HTA8111的增益为32dB。
● 此外，HTA8111集成了输出端过流保护、片内过温保护、升压过压保护等功能。

3 应用范围

● 蓝牙/Wi-Fi音箱
● 便携式音箱
● 智能音箱
● 智能家居

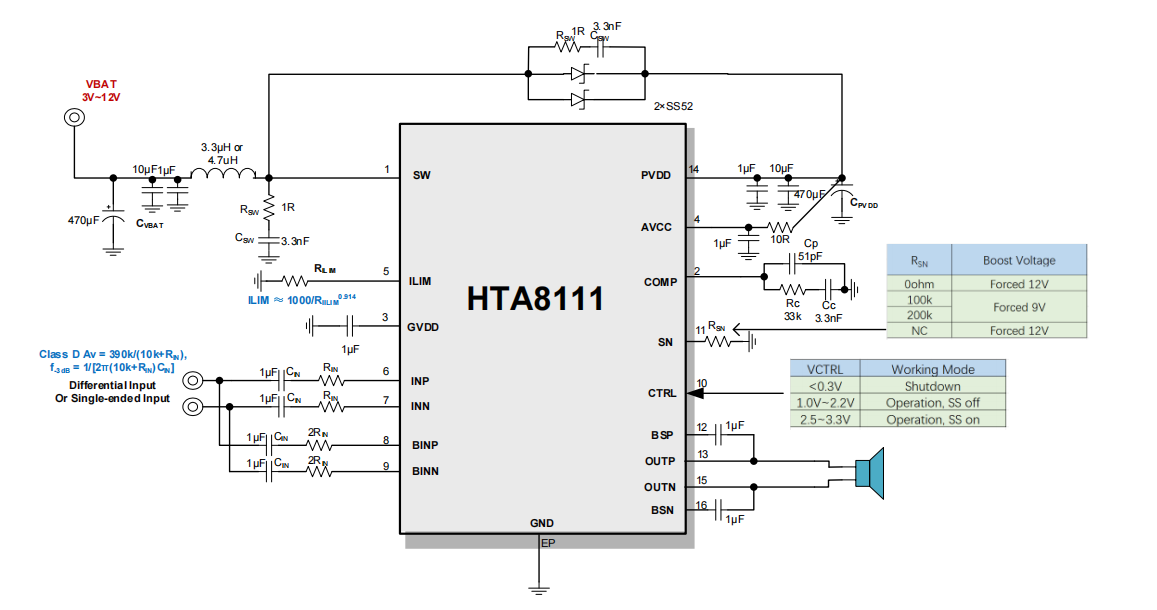

4 应用电路

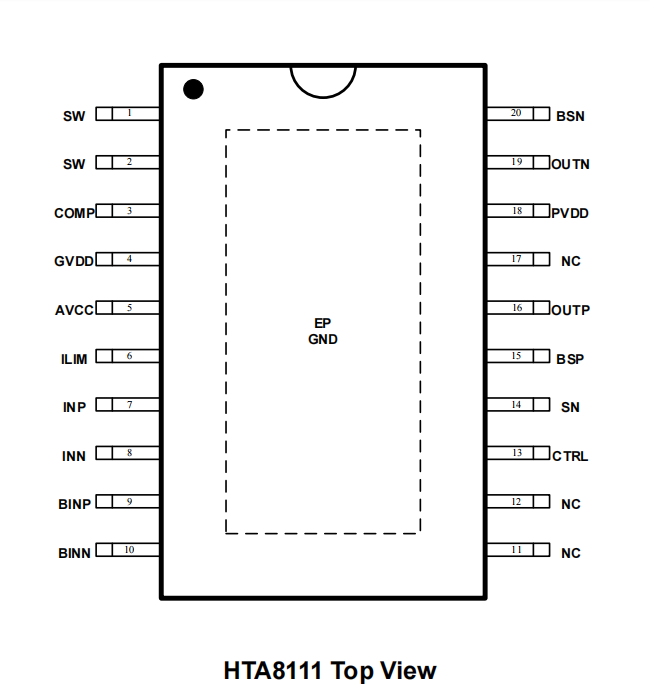

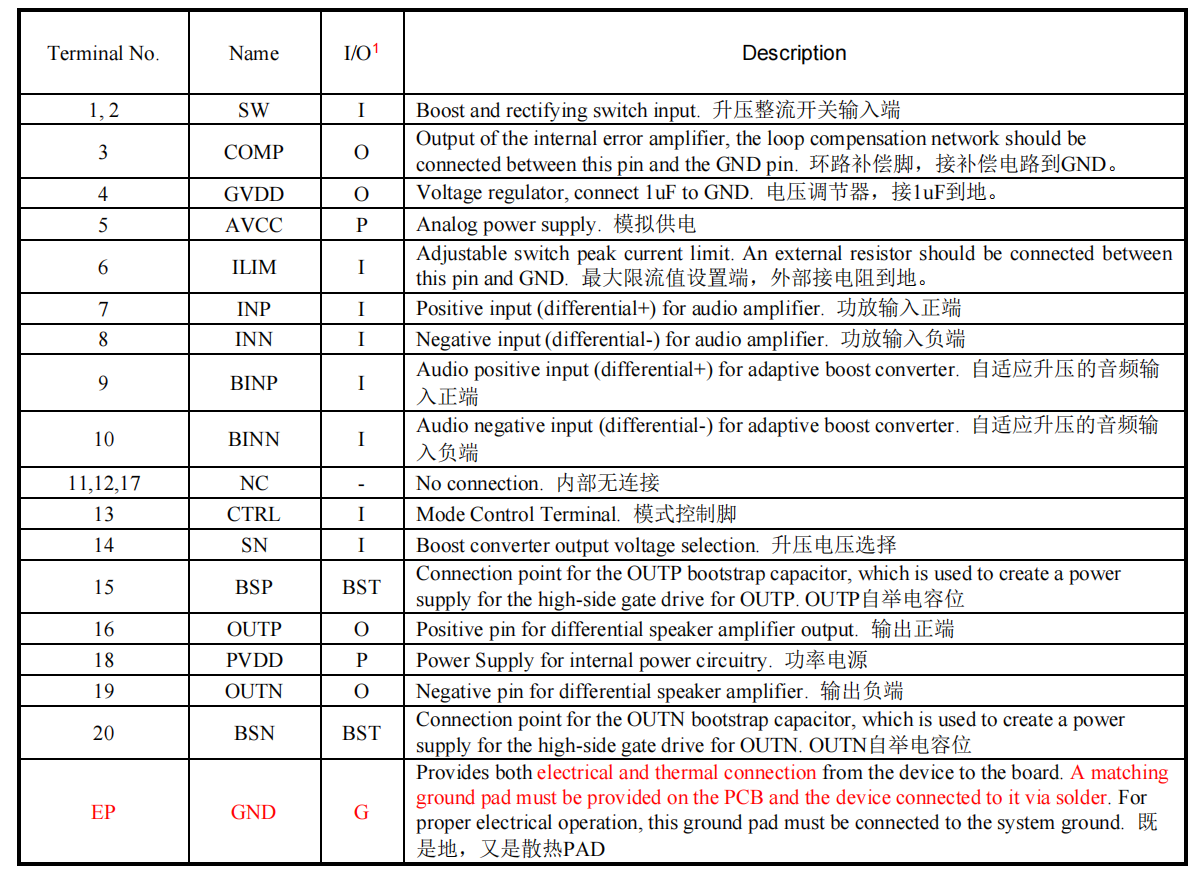

5 管脚配置
