秋招准备——2.跨时钟相关
格雷码+异步FIFO+跨时钟域处理
格雷码
一、格雷码规律
- 相邻性:相邻两个数的格雷码只有一位不同,例如:
0000
→0001
(仅最低位变化)0001
→0011
(仅次低位变化)0011
→0010
(仅最低位变化)
- 循环性:首尾两个数(
0000
和1000
)也只有一位不同,适用于环形计数。 - 对称性(反射特性):
- 前一半和后一半的格雷码是镜像对称的。
- 例如,4位格雷码的前8个和后8个码是镜像对称的,最高位为
0
和1
。
- 递归生成:
- n位格雷码可以通过n-1位格雷码生成:
- 在n-1位格雷码前补
0
,得到前一半。 - 将n-1位格雷码逆序排列后前补
1
,得到后一半。
- 在n-1位格雷码前补
- n位格雷码可以通过n-1位格雷码生成:
二、4位格雷码的完整序列
以下是4位格雷码的16个值(从0到15的十进制对应):
0: 0000 8: 1100
1: 0001 9: 1101
2: 0011 10: 1111
3: 0010 11: 1110
4: 0110 12: 1010
5: 0111 13: 1011
6: 0101 14: 1001
7: 0100 15: 1000
三、生成格雷码的技巧
- 二进制转格雷码
-
公式:
格雷码 = 二进制码 ^ (二进制码 >> 1)
例如:二进制数0110
转换为格雷码:二进制:0110 右移1位:0011 异或(^)结果:0101 → 格雷码
-
硬件实现:
在Verilog中可以直接用异或逻辑实现:gray_code = binary_code ^ (binary_code >> 1);
- 递归生成法
- 步骤:
- 1位格雷码:
0, 1
- 2位格雷码:
00, 01, 11, 10
- 3位格雷码:在前补
0
得到000, 001, 011, 010
,逆序后补1
得到110, 111, 101, 100
- 4位格雷码:同理递归生成。
- 1位格雷码:
- 镜像对称性
- 前8个码(0-7)和后8个码(8-15)对称,仅最高位不同。
四、应用技巧
- 计数器设计:
使用格雷码计数器可以减少功耗(相邻状态只有一位翻转),常用于低功耗设计。 - 避免错误传播:
在异步电路中,格雷码可以避免因多比特同时翻转导致的瞬时错误。(如 FIFO) - 环形编码器/解码器:
格雷码的循环性适合用于旋转编码器(如机械编码盘)。
异步FIFO
双端口RAM设计 → 二进制地址计数器 → 格雷码转换 → 跨时钟域同步 → 满空状态判断 → 控制信号生成
1.双端口RAM设计
-
功能:提供存储单元,支持读写操作在不同时钟域(
wclk
和rclk
)下进行。 -
使用二维数组
RAM_MEM
实现存储空间。
module ram_mod(input clk,input rst_n,input write_en,input [7:0]write_addr,input [3:0]write_data,input read_en,input [7:0]read_addr,output reg [3:0]read_data
);reg [3:0] mem[0:127];integer i;always @(posedge clk or negedge rst_n) beginif(!rst_n) beginfor(i=0;i<128;i=i+1) beginmem[i] <= 4'b0;endendelse if(write_en) beginmem[write_addr] <= write_data;endendalways @(posedge clk or negedge rst_n) beginif(!rst_n)read_data <= 4'b0;else if(read_en)read_data <= mem[read_addr];endendmodule
2.地址计数器与格雷码转换
二进制地址计数器:
- 读写操作分别维护一个二进制计数器(
w_binary
和r_binary
)。 - 写地址递增条件:
winc && !wfull
(非满时允许写)。 - 读地址递增条件:
rinc && !rempty
(非空时允许读)。
格雷码转换:
- 二进制地址转换为格雷码(
w_addr
和r_addr
),减少跨时钟域同步时的亚稳态风险。 - 转换公式:
gray = binary ^ (binary >> 1)
。
//地址 使用格雷码reg [ADDR_WIDTH:0] w_addr;reg [ADDR_WIDTH:0] r_addr;reg [ADDR_WIDTH:0] w_binary;reg [ADDR_WIDTH:0] r_binary;//二进制转格雷码//assign w_addr = w_binary ^ (w_binary >> 1);;//assign r_addr = r_binary ^ (r_binary >> 1);always @(posedge wclk or negedge wrstn) beginif(!wrstn)w_addr <= 'b0;else w_addr <= w_binary ^ (w_binary >> 1);endalways @(posedge rclk or negedge rrstn) beginif(!rrstn)r_addr <= 'b0;else r_addr <= r_binary ^ (r_binary >> 1);end// 二进制计数器always @(posedge wclk or negedge wrstn) beginif(!wrstn)w_binary <= 'b0;else if(winc && !wfull)w_binary <= w_binary + 1'b1;else w_binary <= w_binary;endalways @(posedge rclk or negedge rrstn) beginif(!rrstn)r_binary <= 'b0;else if(rinc && !rempty)r_binary <= r_binary + 1'b1;else r_binary <= r_binary;end
3.跨时钟域同步
目的:将读地址同步到写时钟域,写地址同步到读时钟域。
实现:打两拍
在读时钟域进行空状态判断;在写时钟域进行满状态判断。
同步后地址用于满空判断
4.空满状态判断
当读写指针相等时,得出FIFO为空
当写指针比读指针多循环RAM一周时,此时读写指针的最高位和次高位都相反,其余位相同,FIFO为满
assign wfull = (w_addr == {~r_addr_temp2[ADDR_WIDTH:ADDR_WIDTH-1],r_addr_temp2[ADDR_WIDTH-2:0]}) ? 1'b1 : 1'b0;
assign rempty = (w_addr_temp2 == r_addr) ? 1'b1 : 1'b0;
写满(wfull):
其中~r_addr_temp2[ADDR_WIDTH:ADDR_WIDTH-1],r_addr_temp2[ADDR_WIDTH-2:0]
表示:写指针比读指针多循环RAM一周时,此时读写指针的最高位和次高位都相反,其余位相同
解释:深度为16时,写地址为18(格雷码 11011),读地址为2(格雷码 00011)
读空(rempty):
同步后的写指针w_addr_temp2
与读指针r_addr
相等
5.控制信号生成
- 写使能(wen):
wen = winc && !wfull
(非满且请求写时有效)。 - 读使能(ren):
ren = rinc && !rempty
(非空且请求读时有效)。 - 直接控制RAM的读写操作。
跨时钟域处理
https://blog.csdn.net/emperor_strange/article/details/82491085?utm_source=app
https://mp.weixin.qq.com/s?__biz=MzkwNTIwNTA2NA==&mid=2247484703&idx=1&sn=78bc0a3dd5b8bffa6972e3b40b1dd43b&chksm=c14480d45c29cb0ddf7f2b0cecba84d6b79d0e21f28d2ba1eeb049fe664f1a89234c0ca15df6#rd
-
处理亚稳态的方法:
多级寄存器
异步FIFO缓存
分为从快到慢、从慢到快两种情况。
1.从快到慢
参考牛客网编程题VL49 脉冲同步电路
,将快时钟域的脉冲信号扩展为电平信号,
检测 data_in 信号的边沿,作为电平信号的判断条件。

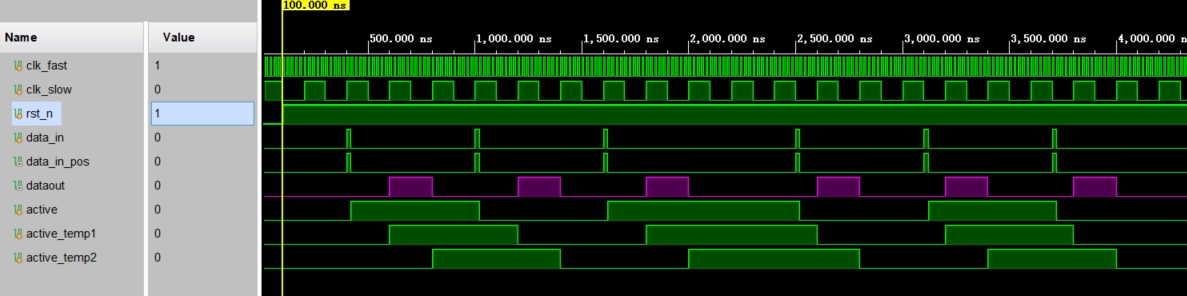

`timescale 1ns/1nsmodule test(input clk_fast , input clk_slow , input rst_n ,input data_in ,output dataout
);//检测边沿reg data_in_temp1,data_in_temp2;wire data_in_pos;assign data_in_pos = data_in_temp1 & !data_in_temp2;always @(posedge clk_fast or negedge rst_n) beginif(!rst_n) begindata_in_temp1 <= 1'b0;data_in_temp2 <= 1'b0;endelse begindata_in_temp1 <= data_in;data_in_temp2 <= data_in_temp1;endend//脉冲转电平reg active;always @(posedge clk_fast or negedge rst_n) beginif(!rst_n) active <= 1'b0;else if(data_in_pos)active <= !active;else active <= active;end //在慢时钟打两拍reg active_temp1,active_temp2;always @(posedge clk_slow or negedge rst_n) beginif(!rst_n) beginactive_temp1 <= 1'b0;active_temp2 <= 1'b0;endelse beginactive_temp1 <= active;active_temp2 <= active_temp1;endendassign dataout = active_temp1 ^ active_temp2;endmodule
脉冲电平转换——打两拍——边沿检测
2.从慢到快
“打两拍”+边沿检测
将慢时钟域信号通过快时钟的连续两级触发器同步。第一级触发器采样可能进入亚稳态,第二级触发器显著降低亚稳态传播概率。
