零基础从头教学Linux（Day 18）

一、OSPF路由协议

1.OSPF的基本概念

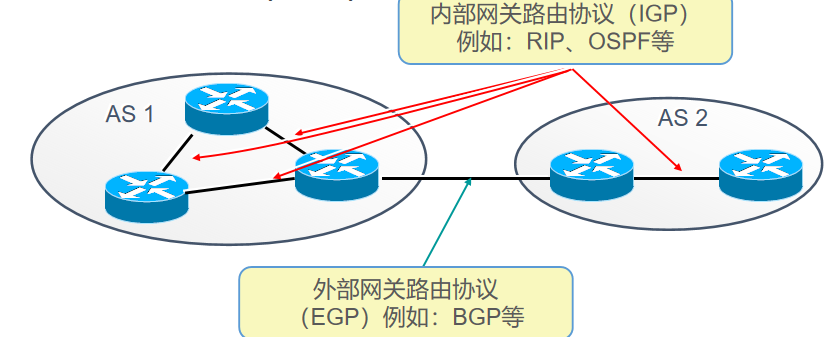

1.1内部网关协议和外部网关协议

自治系统（AS）

内部网关协议（IGP）

外部网关协议（EGP）

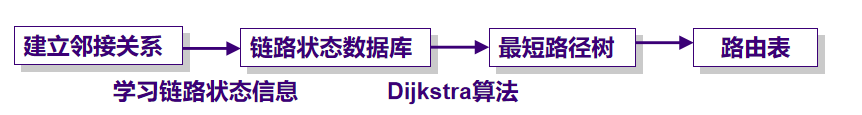

1.2OSPF的工作过程

邻居列表

链路状态数据库

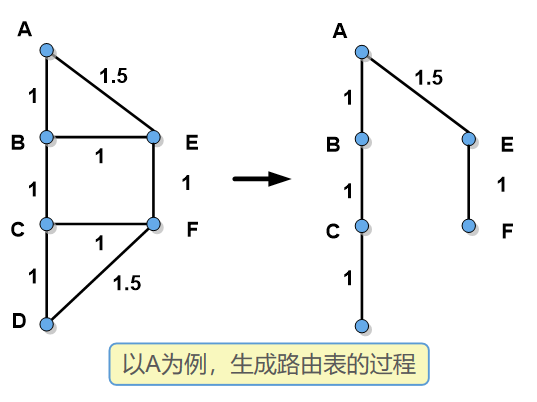

路由表

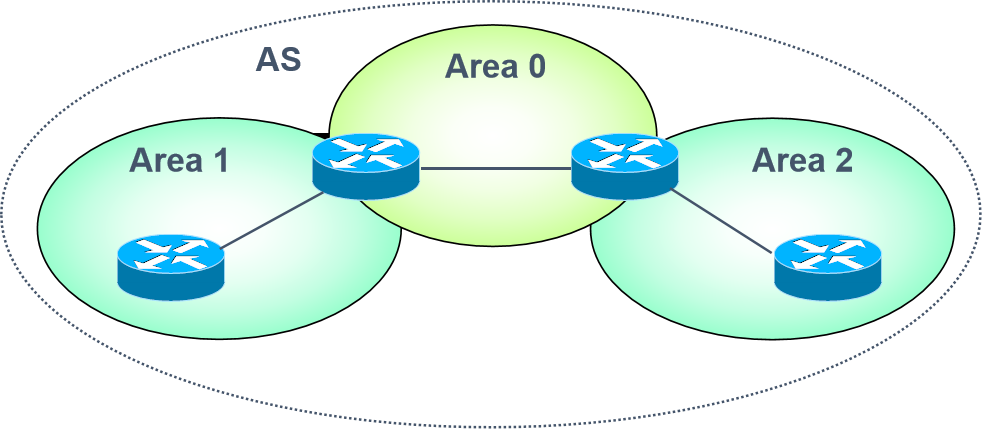

1.3OSPF区域

为了适应大型的网络，OSPF在AS内划分多个区域

每个OSPF路由器只维护所在区域的完整链路状态信息

1.3.1区域ID

区域ID可以表示成一个十进制的数字

也可以表示成一个IP

1.3.2骨干区域Area 0

负责区域间路由信息传播

1.3.3非骨干区域

1.4Router ID

OSPF区域内唯一标识路由器的IP地址

1.5Router ID选取规则

选取路由器loopback接口上数值最高的IP地址 如果没有loopback接口，在物理端口中选取IP地址最高的 也可以使用router-id命令指定Router ID

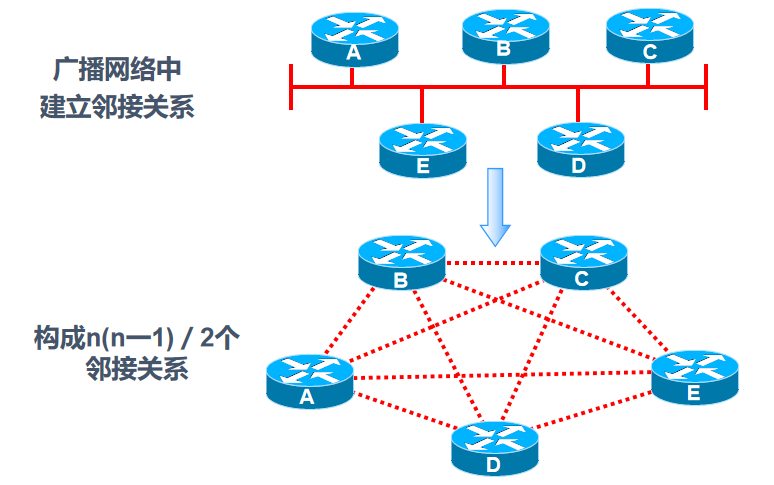

1.6DR和BDR

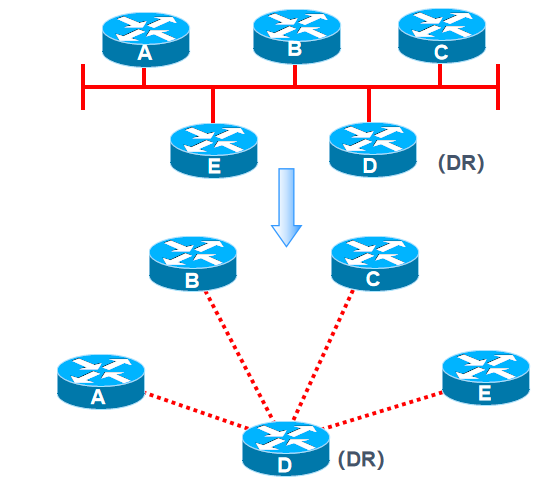

1.7指定路由器（DR）

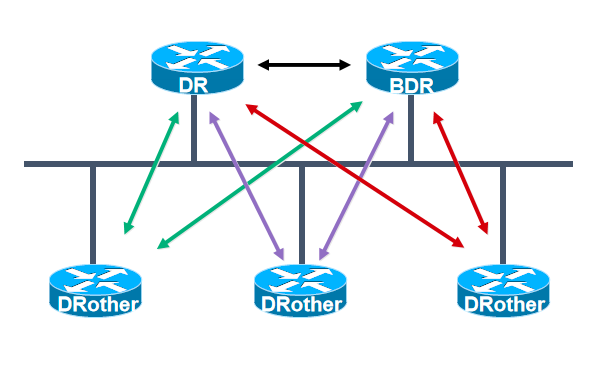

1.8其他路由器（DRothers）只和DR及BDR形成邻接关系

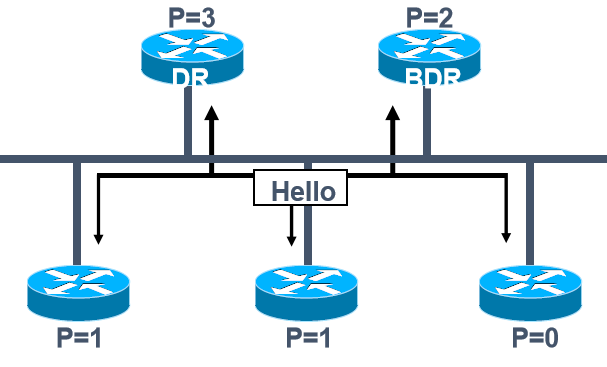

1.9DR和BDR的选举方法

1.9.1自动选举DR和BDR

网段上Router ID最大的路由器将被选举为DR，第二大的将被选举为BDR

1.9.2手工选择DR和BDR

优先级范围是0～255，数值越大，优先级越高，默认为1 如果优先级相同，则需要比较Router ID 如果路由器的优先级被设置为0，它将不参与DR和DBR的选举

1.10DR和BDR的选举过程

路由器的优先级可以影响一个选举过程，但是它不能强制更换已经存在的DR或BDR路由器

OSPF的组播地址 224.0.0.5 224.0.0.6

1.11OSPF数据包

承载在IP数据包内，使用协议号89 OSPF的包类型

2.OSPF邻接关系的建立

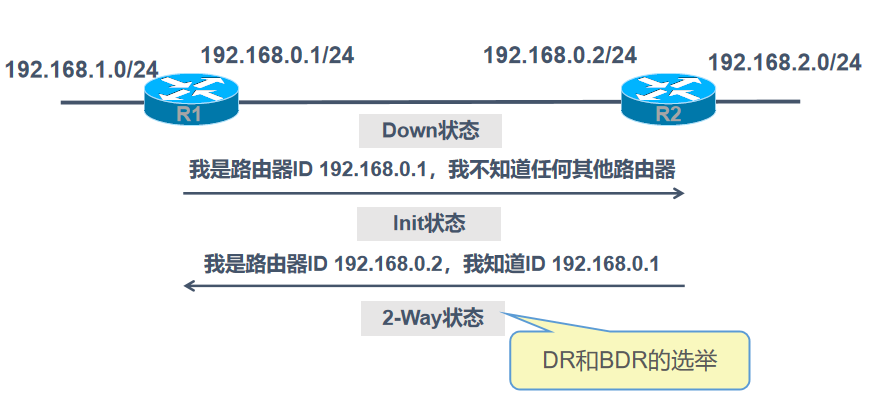

OSPF启动的第一个阶段是使用Hello报文建立双向通信的过程

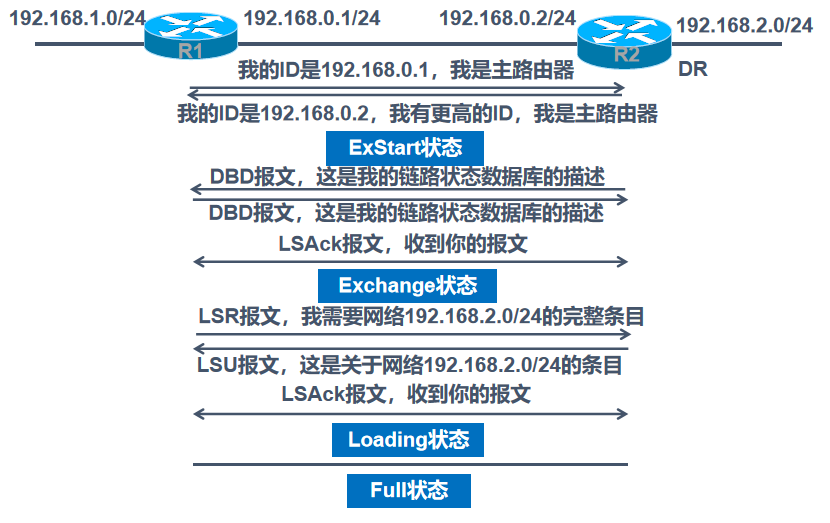

OSPF启动的第二个阶段是建立完全邻接关系

3.OSPF的网络类型

3.1OSPF将网络划分为四种类型

点到点网络（Point-to-Point）

广播多路访问网络（Broadcast MultiAccess，BMA）

非广播多路访问网络（None Broadcast MultiAccess，NBMA）

点到多点网络（Point-to-Multipoint）

3.2从以下几方面考虑OSPF的使用

网络规模

网络拓扑

其他特殊要求

路由器自身要求

3.3OSPF的特点

可适应大规模网络

路由变化收敛速度快

无路由环

支持变长子网掩码VLSM

支持区域划分

支持以组播地址发送协议报

3.4OSPF与RIP的比较

4.OSPF的配置命令

启动OSPF路由进程

Router(config)# router ospf process-id

指定OSPF协议运行的接口和所在的区域

Router(config-router)# network address inverse-mask area area-id

修改接口的优先级

Router(config-if)#ip ospf priority priority

修改接口的Cost值

Router(config-if)#ip ospf cost cost

查看路由表

Router#show  ip route

查看邻居列表及其状态

Router#show  ip ospf neighbor

查看OSPF的配置

Router#show ip ospf

查看OSPF接口的数据结构

Router#show ip ospf interface type number

二、传输层协议

TCP/IP协议族的传输层协议主要有两个：

1、TCP（Transmission Control Protocol ），传输控制协议

1.1TCP协议概述

TCP（传输控制协议）是一种面向连接的、可靠的进程间通信协议，提供全双工数据传输能力，允许数据在同一时间双向传输。

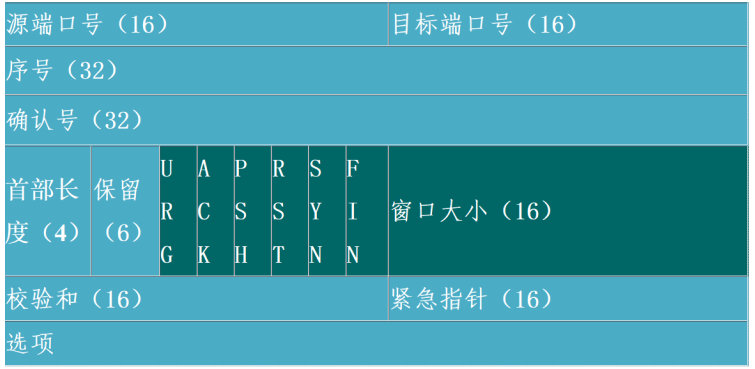

1.2TCP报文段结构

TCP将数据划分为若干字节组成的分组，称为报文段（Segment），并封装在IP数据报中进行传输。TCP报文段的关键字段包括：

• 序号（Sequence Number）：发送端为每个字节编号，确保接收端能正确重组数据。
• 确认号（Acknowledgment Number）：用于确认已成功接收的数据，实现可靠传输。
• 窗口大小（Window Size）：动态调整接收端的缓冲区容量，控制数据流量。

1.3TCP控制标志

• SYN（同步标志）：置1时表示请求建立连接。
• ACK（确认标志）：置1时表示确认字段有效。
• FIN（终止标志）：置1时表示请求关闭连接。

1.4可靠性机制

TCP通过序号、确认应答和窗口控制实现可靠传输，确保数据完整性和顺序性。

端口	协议	说明
21	FTP	FTP服务器控制端口
23	TELNET	远程登录端口，可实现对目标计算机的远程管理
25	SMTP	邮件发送服务器端口
80	HTTP	超文本传输协议端口
110	POP3	邮件接收服务器端口

2、UDP（User Datagram Protocol ），用户数据报协议

无连接、不可靠的传输协议

花费的开销小

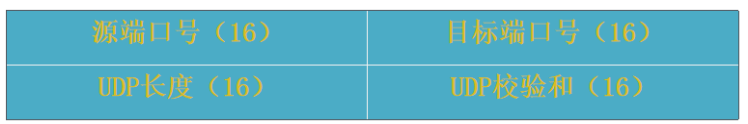

UDP报文的首部格式

UDP长度：用来指出UDP的总长度，为首部加上数据。

校验和：用来完成对UDP数据的差错检验，它是UDP协议提供的唯一的可靠机制

端口	协议	说明
69	TFTP	简单文件传输协议
111	RPC	远程过程调用
123	NTP	网络时间协议

​​​​​​（下周持续更新）
