网络基础17：IRF实验（H3C设备）

一、实验目标

      将两台H3C交换机通过IRF技术堆叠成逻辑单一设备

二、配置分步拆解

1. 修改成员编号

   LSWE2:
   <H3C>system-view
   [H3C]irf member 1 renumber 2  # 将设备物理成员号从1改为2,LSW1不用改
   [H3C]quit
   <H3C>reboot                   # 重启生效新成员号

   作用：避免与成员1的默认编号冲突，重启后设备以成员2身份运行。

2. 关闭IRF物理端口

   LSW1:
   [H3C]int range GigabitEthernet 1/0/4
   [H3C-If-range]shutdown # 关闭端口防止配置过程中的环路LSW2:
   [H3C]int range GigabitEthernet 2/0/5
   [H3C-If-range]shutdown        # 关闭端口防止配置过程中的环路

   注意：端口命名格式为成员号/槽位/端口（2/0/5表示成员2的5端口）。

3. 绑定物理端口到IRF逻辑端口

   LSW1:
   [H3C]irf-port 1/2
   [H3C-irf-port2/1]port group interface GigabitEthernet 1/0/4 # 绑定物理端口LSW2:
   [H3C]irf-port 2/1                   # 创建IRF逻辑端口2/1（2号成员第一个IRF端口）
   [H3C-irf-port2/1]port group interface GigabitEthernet 2/0/5  # 绑定物理端口


   关键点：

   • port group 启用链路聚合提升带宽和可靠性（需确保对端设备相同配置）。

   • 物理端口需交叉连接（本端奇数端口 → 对端偶数端口，如：可以irf-port 1/2连irf-port2/1，不能irf-port 1/1连irf-port 2/1）。

4. 启用端口并保存配置

   LSW1:
   [H3C]int range GigabitEthernet 1/0/4
   [H3C-If-range]undo shutdown # 重新启用端口
   [H3C-If-range]quit
   [H3C]save # 保存配置（防止重启丢失）
   [H3C]irf-port-configuration active # 激活IRF配置[H3C]int range GigabitEthernet 2/0/5
   [H3C-If-range]undo shutdown    # 重新启用端口
   [H3C-If-range]quit
   [H3C]save                       # 保存配置（防止重启丢失）
   [H3C]irf-port-configuration active  # 激活IRF配置

完整连接示意图

成员1 (原编号1)                 成员2 (新编号2)
IRF-Port 1/1 (绑定1/0/4) ↔ IRF-Port 2/1 (绑定2/0/5)

注意事项

1. 物理连接

   • 使用光纤或高速线缆直连，确保端口速率匹配。

   • 必须交叉连接（本端奇数端口 → 对端偶数端口，本端奇数端口 → 对端偶数端口，如：可以irf-port 1/2连irf-port2/1，不能irf-port 1/1连irf-port 2/1），同端口组内绑定多链路需启用聚合。

2. 配置顺序

   • 成员1和成员2需独立配置（先分别修改成员编号并重启）。

   • 激活命令irf-port-configuration active需在双机配置完成后同时执行。

3. 验证命令

   display irf topology  # 查看IRF拓扑状态
   display irf configuration  # 检查IRF端口绑定
   display link-aggregation verbose  # 验证聚合组状态
   display irf brief # 验证主备关系

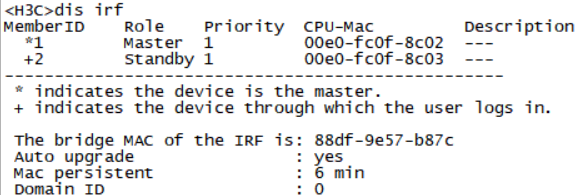

      4. 验证
