嵌入式PADS中Route布线操作与实现

前言

前面因为工作上的事情停写了一周，今天继续我们的PCB设计。上次已经实现了PCB的Layout布局，那这次我们来做Route布线。

同步Layout到Route

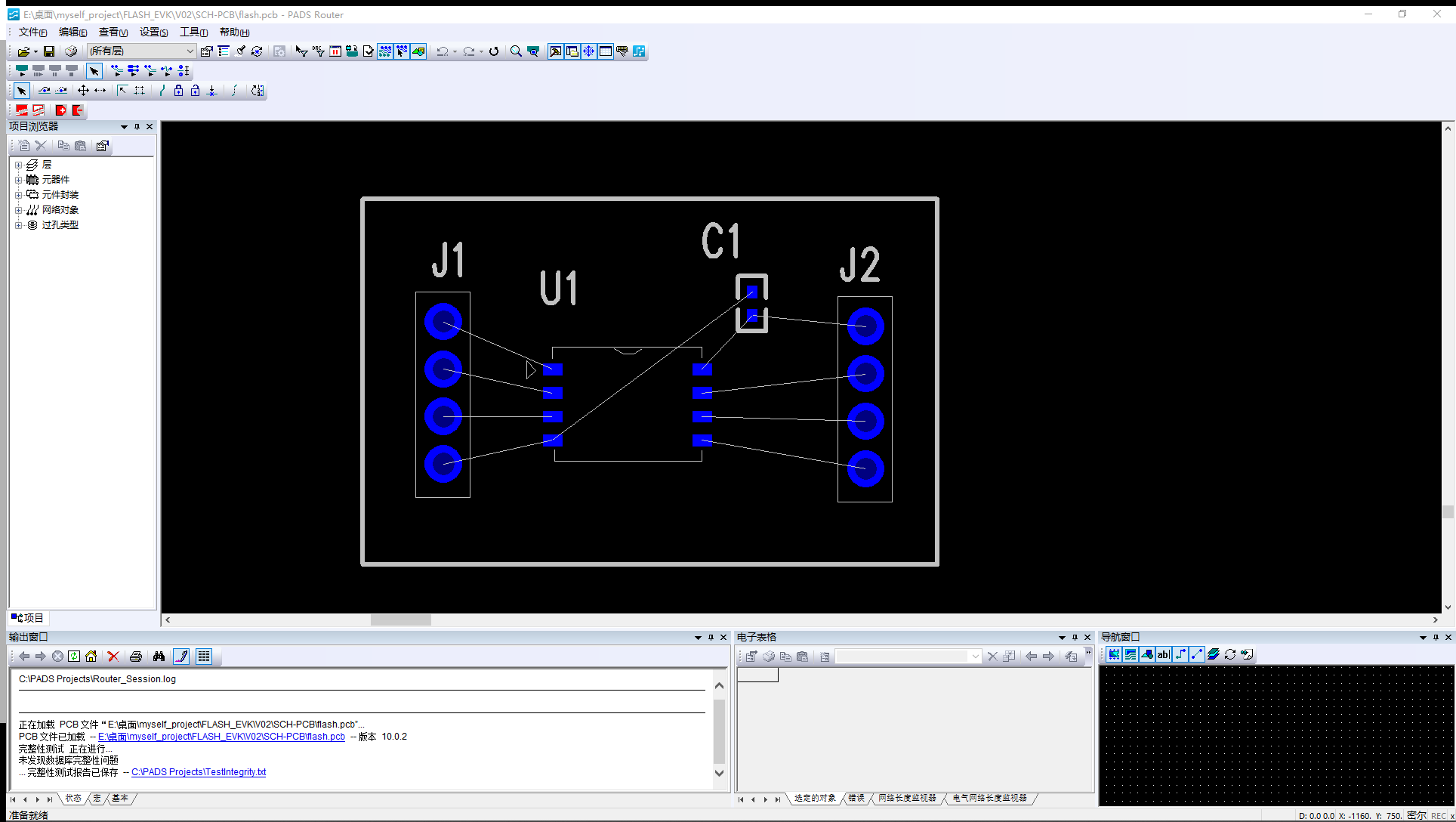

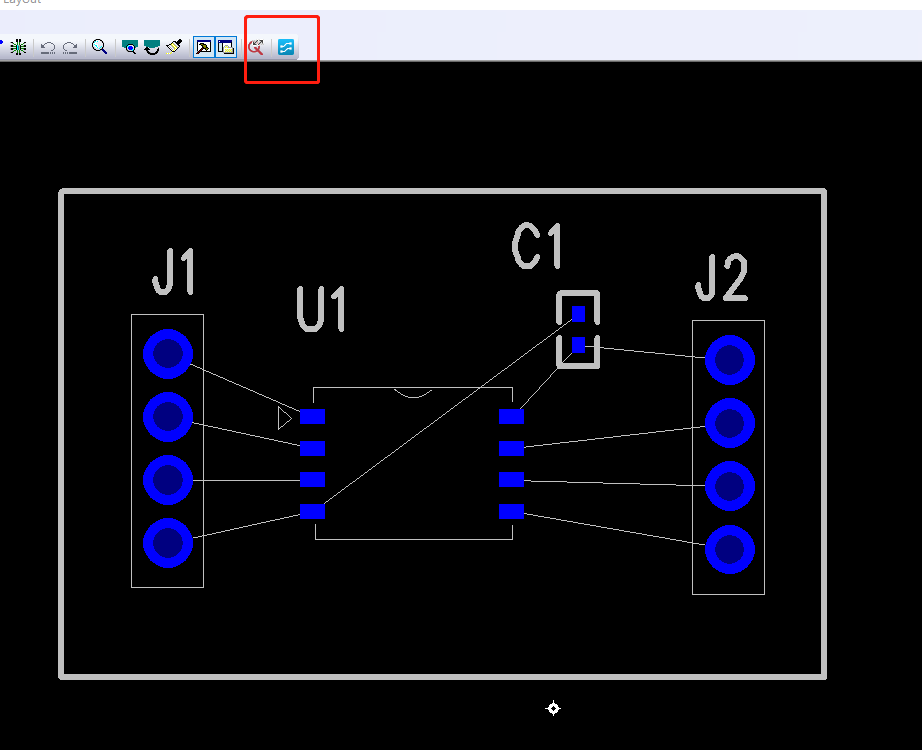

在layout界面里的工具栏里点击Route图标，随后软件自动切换到Route软件界面

确认设计规则

在正式画线之前我们要先确认下线宽、过孔大小、丝印大小等加工要求和板厂的加工能力。对于这个简单项目，只要注意下线宽和通孔加工能力即可，板厂加工能力可以去板厂官网看下，下面是随便找的板厂加工能力部分截图：
