openbmc kvm vnc client connection
1. VNC 介绍：
VNC（Virtual Network Computing，虚拟网络计算） 是一种远程桌面协议（RDP 的替代方案），允许用户通过网络控制另一台计算机的图形界面。其核心特点是 跨平台、开源、基于帧缓冲（Frame Buffer），广泛用于远程管理、IT 支持、嵌入式设备（如 OpenBMC）等场景。
1.1 VNC 工作原理：
- 服务端（Server）：运行在被控制的设备上（如 OpenBMC 的 KVM 功能），实时捕获屏幕画面，通过 RFB（Remote Framebuffer）协议 传输给客户端。
- 客户端（Viewer）：接收画面并发送键盘/鼠标事件到服务端（如 TightVNC、TigerVNC）。
- 编码（Encoding）：压缩屏幕变化数据以节省带宽（如
Tight、ZRLE）。
1.2 VNC 主要组件：
| 组件 | 作用 |
|---|---|
| RFB 协议 | 定义数据传输规则（类似 HTTP 用于网页）。支持版本：RFB 3.3、3.7、3.8 等。 |
| 服务端 | 如 libvncserver（OpenBMC 使用）、TigerVNC Server、RealVNC Server。 |
| 客户端 | 如 TightVNC、TigerVNC、noVNC（网页版）。 |
| 编码方式 | 决定数据如何压缩传输（影响速度和画质）。 |
1.3 VNC 工作流程：
- 握手阶段
- 协商协议版本（如 RFB 3.7）。
- 选择认证方式（无密码、VNC 密码、TLS 加密等）。
- 初始化
- 客户端请求屏幕分辨率、像素格式（如 32bpp RGB）。
- 服务端发送第一帧画面（通常为
Raw编码）。
- 交互阶段
- 客户端发送鼠标/键盘事件。
- 服务端只发送屏幕变化的区域（通过
Tight、Hextile等编码压缩）。
2. VNC 客户端：
2.1 VNC 客户端分类及各客户端所支持的编码类型：
- 在 OpenBMC over VNC 的环境下，除了 TightVNC 外，还有许多其他客户端可供选择，每个客户端支持的编码（Encoding）方式有所不同。
2.1.1 Desktop/终端客户端
| 客户端 | 特点 | 支持的编码方式 |
|---|---|---|
| TightVNC | 轻量级，专为 Tight 优化，兼容性较好 | Tight，ZRLE，Hextile，RRE，Raw，CopyRect |
| RealVNC | 商业化产品，支持加密连接 | Tight（TightVNC 变种），ZRLE，Hextile，Raw，CopyRect |
| TigerVNC | 高性能，常用于科研/HPC 环境 | Tight，ZRLE，Hextile，RRE，Raw，CopyRect（支持 JPEG 压缩） |
| UltraVNC | Windows 重点优化，支持插件扩展 | Tight，ZRLE，Ultra（专有），Hextile，Raw |
| Vinagre (GNOME) | Linux GTK 客户端，轻量 | Tight，Hextile，Raw |
| Remmina | Linux 多协议远程桌面工具 | Tight，ZRLE，Hextile，RRE，Raw |
2.1.2 Web/无客户端方案
| 客户端 | 特点 | 支持的编码方式 |
|---|---|---|
| noVNC (Web) | HTML5 Canvas + WebSocket 代理 | Tight（默认），Raw（需服务端支持 WebSocket） |
| Guacamole | 基于 HTTP/Web 的远程桌面网关 | 依赖后端 VNC 代理（如 TigerVNC） |
2.2 不同编码格式之间的关系：
- 不同编码对用不同的压缩算法，其对带宽，cpu 占用率都有不同的影响。
| Encoding | 压缩算法 | 适用场景 | 是否通用 |
|---|---|---|---|
| Tight (最优) | zlib + JPEG（可调） | 适合高色深（24/32bpp）、高带宽 | ✅ 大多数现代客户端支持 |
| ZRLE | RLE + zlib | 适合低动态变化画面（如终端） | ✅（TigerVNC、RealVNC） |
| Hextile | 分块压缩 | 中等压缩率，兼容性好 | ✅（几乎所有客户端） |
| RRE | 简单区域编码 | 低 CPU 开销，适合静态图 | ✅（老旧客户端） |
| Raw | 无压缩 | 完全兼容，但带宽高 | ✅（任何客户端） |
| CopyRect | 屏幕复制 | 优化重复区域（如窗口拖动） | ✅（必须支持） |
3. KVM 基于VNC所支持的编码方式：
- 以aspeed ast 芯片举例：目前KVM 支持rfbEncodingAspeed 和rfbEncodingTight
- 通常采用全帧或增量帧方式，即标准Tigh 编码
- 采用Tight 编码的方式也主要是为了尽可能兼容各类vnc client
4. VNC Client 连接openBMC KVM:
4.1 修改软件打开VNC 服务：
-
如修改ip 为0.0.0.0 ,允许任何IP 可连接该VNC kvm服务；
-

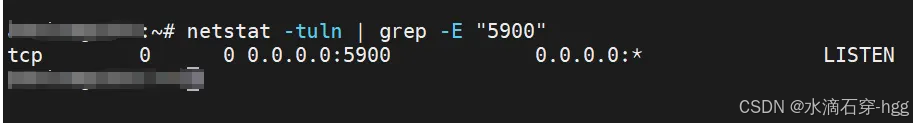

编译软件确认监听socket:
netstat -tuln | grep -E "5900”
-
ifconfig -a 查看BMC ip
4.2 安装tightvnc 客户端并连接该IP kvm
备注：TigerVNC 客户端也是类似。
-
从官网下载客户端，选择tightviewer 客户端
-
安装并打开tightVNC 客户端，输入IP 进行连接
-
TightVNC 客户端显示远程KVM 界面：
