Vector - VT System - 板卡_VT板卡使用介绍_08
目录
初始状态保存
自动化代码生成器
配置另存及文档到导出生成
初始状态保存
若用于在 CANoe 停止运行状态下，进行 VT System 板卡操作配置，默认在 CANoe 开始运行后会清空之前设置状态，目的为避免误操作，导致运行后板卡或 ECU 损坏。

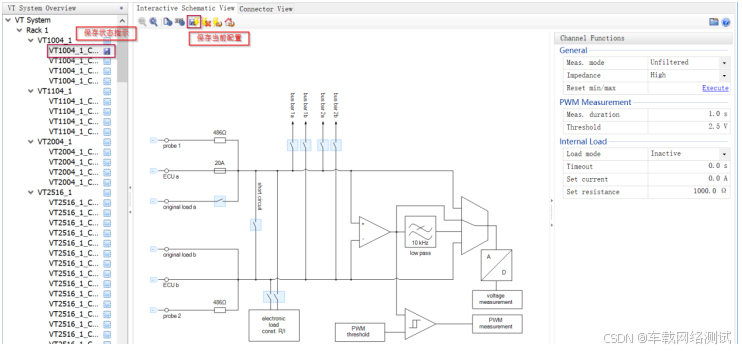

若用户确定设置无误，希望 CANoe 能够保存当前离线配置状态，作为初始化条件，避免重复操作配置。可通过 VT System Control 面板上方的保存按钮，来对当前通道的设置进行保存。如下图所示：
当点击该按钮后，左面的“保存状态提示”出现磁盘符号后即成功保存，后续 CANoe 开始运行时会按照保存的配置来自动配置 VT 板卡对应通道状态。
若希望修改当前保存状态，在 CANoe 停止运行状态修改配置后，再次点击“保存当前配置”按钮即可。
若希望清空当前保存状态，点击“保存当前配置”按钮右侧的“重置为默认”按钮即可。
另外用户也可以在 vTESTstudio 中通过 CAPL 或 VT System Configuration 来设置初始化状态。无论何种方式，请确保不出现会损坏板卡或 ECU 的设置操作（如短路等）。
自动化代码生成器
由于 VT System 的自动化控制是通过系统变量和 CAPL 脚本实现的， 用户可以在 CANoe Help 文档中， 每个板卡所在专题页面，查找该板卡的 System Variables 及 Functions 信息。

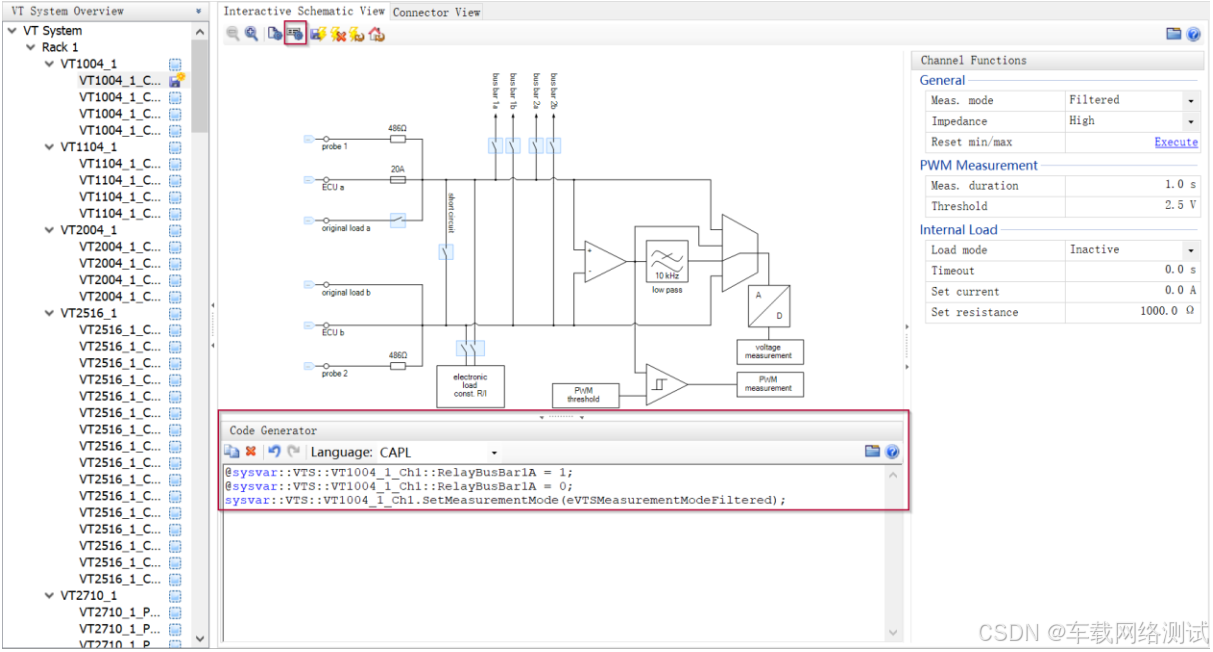

若用户已熟悉手动操作，则可以通过 VT System Control 界面中的 Code Generator 功能生成代码。当用户在 VT System Control 界面手动操作时，对应 CAPL 脚本即会在 Code Generator 中生成。用户可复制当前代码到测试脚本中实现自动化控制。
注意：当前生成的代码仅作为控制指令参考，实际使用时需根据操作逻辑进行代码补充。例如，当操作“短接 VBAT – 清空故障 – 短接 GND – 清空故障”时， 生成的代码若直接复制进测试脚本中使用，将会在一瞬间执行上述操作，由于机械继电器会有 ms 级的动作延迟，因此会有一瞬间同时短接 VBAT/GND，可能造成保险丝断开。因此在实际使用时，需在控制指令之间添加适当的脚本逻辑命令（如 Wait 时间）。
配置另存及文档到导出生成

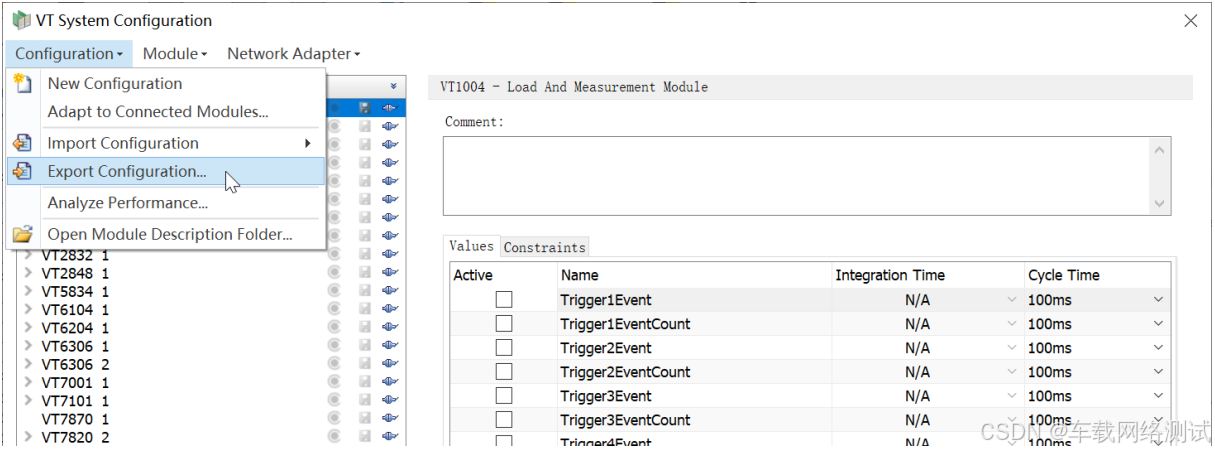

上述配置相关的重命名、测量变量设置、约束等设置，默认保存于当前 CANoe 工程配置中。若希望创建新的 CANoe 工程时复用之前的 VT 配置，减少重复操作，则可以通过 VT System Configuration 中左上角Configuration 菜单中 Export Configuration 按钮到处当前 VT System 配置信息，在新项目中 ImportConfiguration 即可。

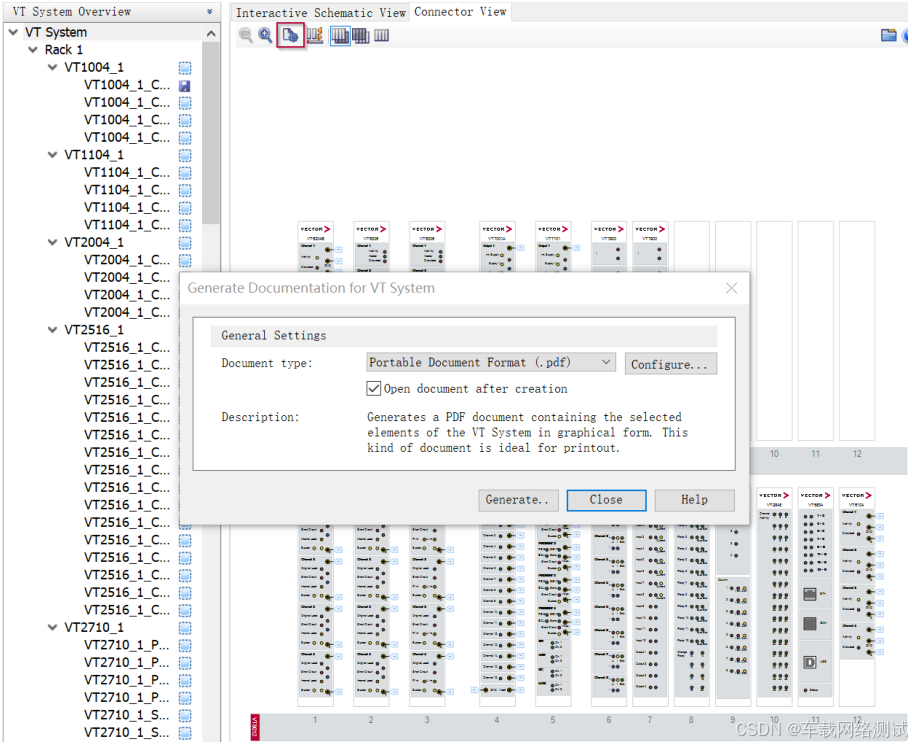

若希望将当前 VT System 配置信息导出为 PDF、 CSV 等文档，可以在需要导出的板卡层级，点击 VT System Control 界面上部的“生成文档”按钮。

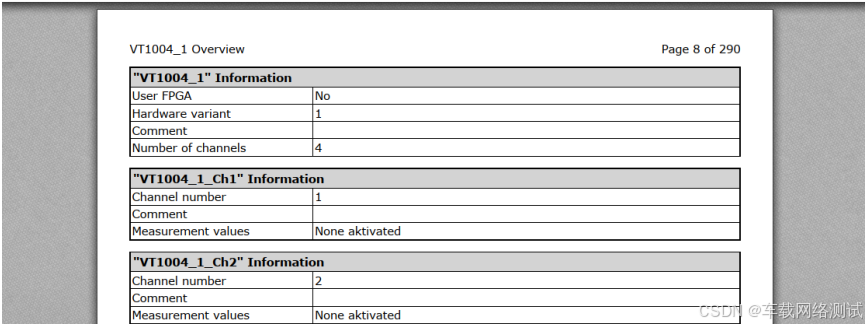

进行格式选择和相关配置后，指定生成路径，即可生成对应 VT System 配置信息描述文档：
