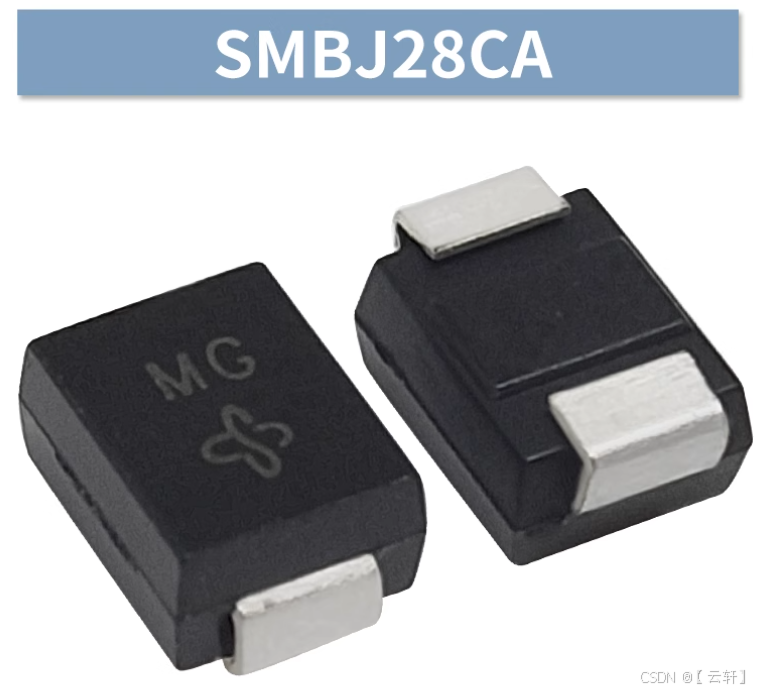

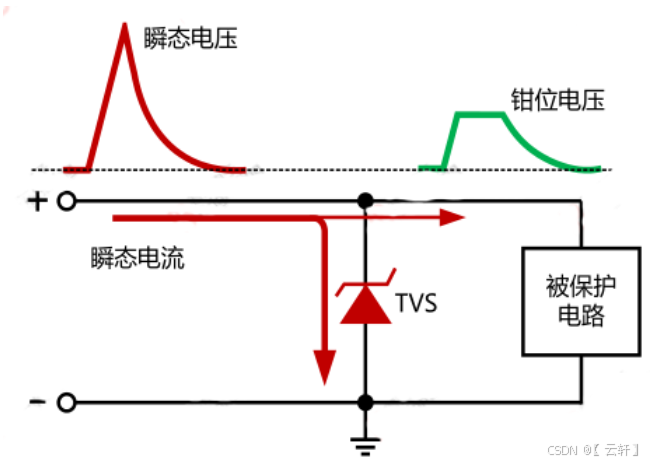

TVS管（瞬态抑制二极管）是一种用于保护电路免受瞬态高电压冲击的半导体器件。其核心功能是通过快速导通将过压钳位在安全范围内。本文将重点介绍如何用万用表测量TVS管的性能，并解答“是否可用二极管档测量”这一问题。
一、TVS管的基本特性与分类
TVS管分为单向型和双向型两类：
• 单向型：仅对某一极性的过压（如正电压）起保护作用，类似普通二极管。

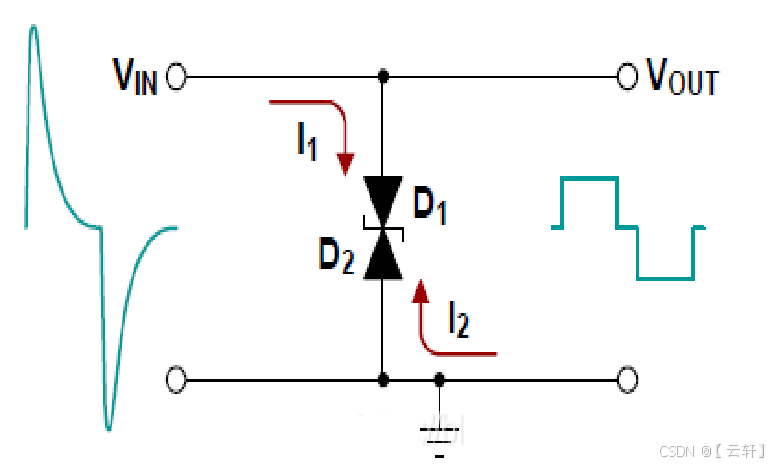

• 双向型：可同时抑制正、负双向的过压冲击。
二、万用表测量TVS管的步骤
- 极性识别
• 外观判断：部分TVS管外壳会标注极性符号（如三角形箭头）或色点（白色/红色为正极）。

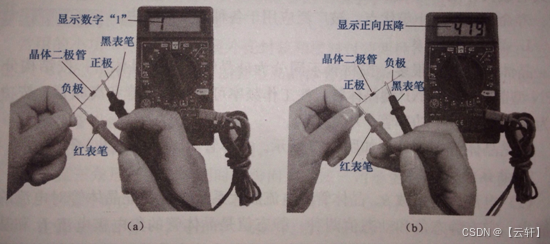

• 万用表辅助：将万用表调至二极管档，红表笔接一端，黑表笔接另一端：
• 若显示导通压降（0.4-0.6V），则红表笔接的是正极，黑表笔接负极（适用于单向型）。
• 双向型TVS管在二极管档下正反向均显示“OL”（无穷大）或“1”。
- 正向导通测试
• 单向型：红表笔接正极，黑表笔接负极，正常压降为0.4-0.6V；反向测量应显示“OL”。
• 双向型：无论表笔如何调换，均应显示“OL”（双向不导通）或“1”。
-
反向击穿电压测试（需额外设备）
• 使用可调直流电源逐步升压，监测万用表电流值。当电流突增时，记录此时的电压值，即为击穿电压。需确保其低于额定值±10%。 -
漏电流测试
• 在低于击穿电压下，用高精度电流表测量反向电流。正常值应极小（通常<1μA），漏电流过大会导致功耗增加。
三、TVS管常见故障判断
| 测试项 | 正常表现 | 故障表现 |
|---|---|---|
| 正向导通压降 | 0.4-0.6V | 无压降（短路）或压降异常 |
| 反向电阻 | 无穷大（单向型） | 导通（短路）或阻值偏低 |
| 双向对称性 | 正反向均无穷大（双向型） | 单向导通或阻值不对称 |
四、注意事项
- 安全操作：测量前断开电源，避免高压击穿风险。
- 防静电措施：TVS管对静电敏感，操作时需佩戴防静电手环。
- 极性匹配：安装时需严格区分正负极，反向连接可能导致失效。
五、扩展应用：TVS管性能验证
若需进一步验证TVS管的箝位特性，可结合示波器和脉冲发生器：
- 施加瞬态高压脉冲，用示波器观察TVS管两端电压波形。
- 正常工作时，TVS管应迅速导通并将电压钳位至安全值（通常为5-6V）。
结论
TVS管可用万用表二极管档初步检测极性和导通特性，但需结合静态电阻、击穿电压等参数综合判断其性能。双向型TVS管的检测需特别注意正反向对称性。对于高精度要求的应用场景，建议使用专业仪器（如高压源、示波器）进行全参数测试。
