AD 固定孔及器件的精准定义

1. 对于导入型板框，其有实物结构模型，固定孔的位置及大小已经定义好，

只能严格按照要求的位置和大小精准地放置。

2. 对于开发板，因为不需要考虑有外壳，只需PCBA 即可，对于固定孔的位置及大小要求不那么严格，一般按照常规进行设置即可。

（1）位置要求：放置在离交流中心间距 X 轴 5mm 、 Y 轴 5mm 的位置。

（2）大小要求：一般采用直径为 3mm 的 非金属化 孔。

首先放置焊盘：

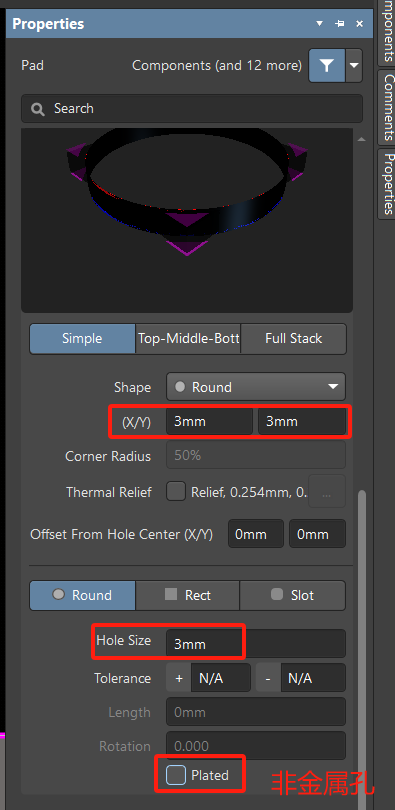

设置焊盘属性：

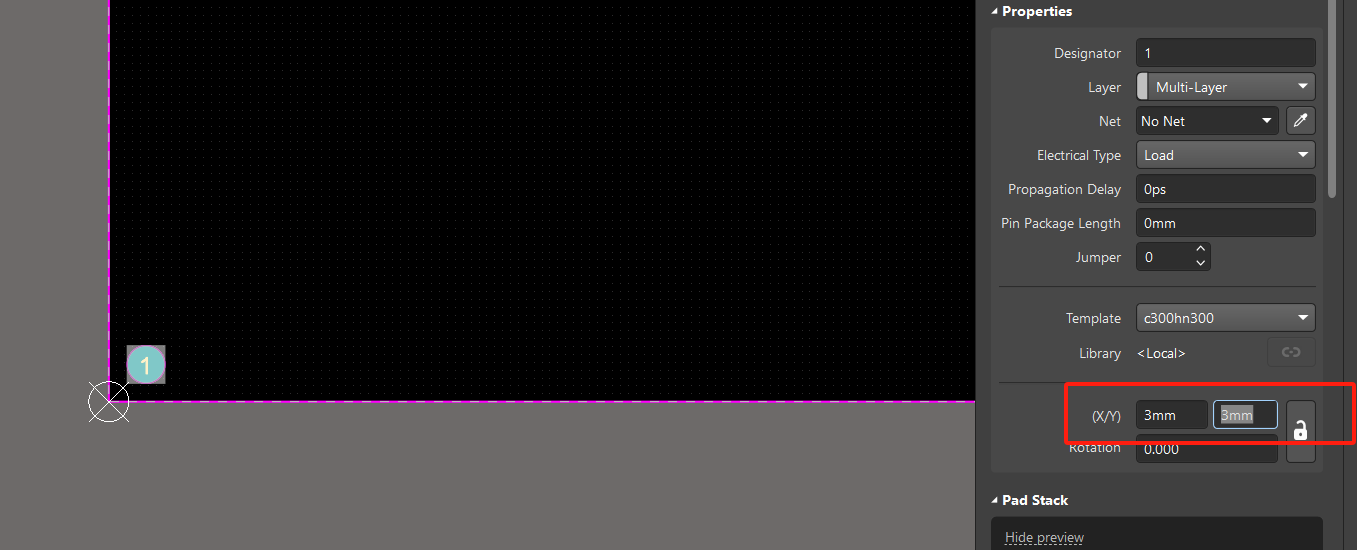

原点设置在板框的左下角，将焊盘的中心店放置在原点，接下来修改焊盘的位置：（3mm，3mm）

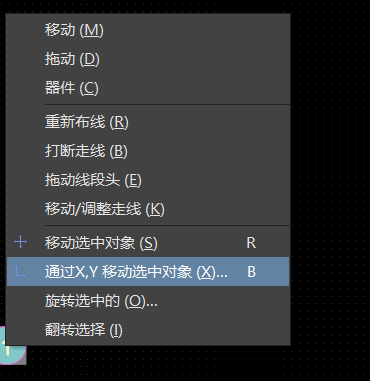

也可以选中焊盘，按快捷键M，选择‘通过想X，Y移动选中的对象’：



之后复制该焊盘，原点为参考点，在其余三个角处放置三个焊盘（使用镜像快捷键X/Y）

---

器件的精准定位：通过过孔做辅助

1. 先在某位置放置一个过孔，然后通过拖动器件的1脚，抓取过孔的中心点，即可实现定位

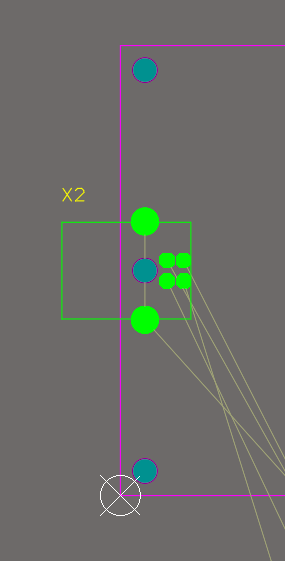

2. 当器件需要放置在两个焊盘中间时

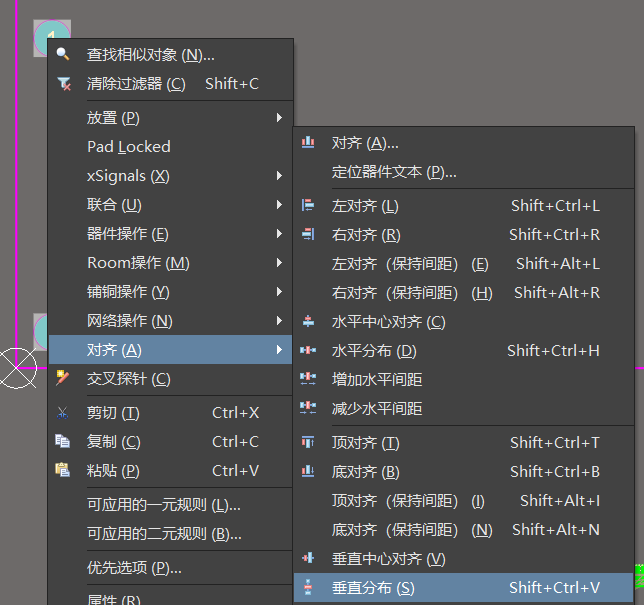

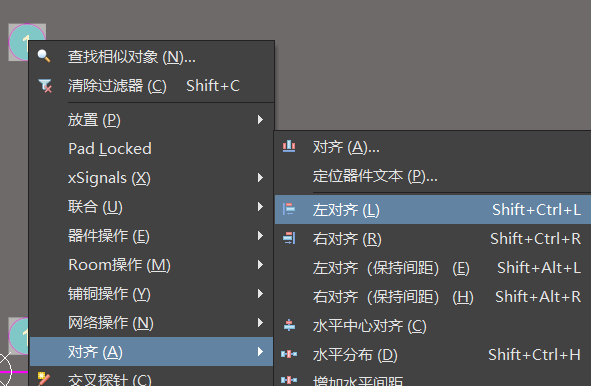

复制一个焊盘，将3个焊盘都选中，点击对齐，再点击（垂直分布/水平分布），



之后再放置器件，将不需要的焊盘/过孔删除即可
