【Bluedroid】蓝牙 HID 设备服务注册流程源码解析：从初始化到 SDP 记录构建

web 2025/5/11 9:22:15

本文围绕蓝牙 HID（人机接口设备）服务注册流程，详细解析从 HID 服务启用、设备初始化、L2CAP 通道注册到 SDP（服务发现协议）记录构建的全流程。通过分析关键函数如btif_hd_service_registration、BTA_HdEnable、HID_DevRegister及HID_DevAddRecord的逻辑，揭示了 HID 设备如何通过协议栈完成注册、配置及发现功能，确保设备可被其他蓝牙主机识别和连接。结合Android Bluedroid代码逻辑与协议规范，阐述了状态机管理、内存分配、安全配置及数据传输的核心机制。

一、概述

蓝牙 HID 设备（如键盘、鼠标）的注册与启用流程是蓝牙协议栈中实现人机交互功能的核心部分。通过分析 Bluedroid 协议栈中的相关代码，详细阐述 HID 设备如何通过 SDP（服务发现协议）暴露自身服务、如何配置 L2CAP 通道以确保数据传输的可靠性，以及如何管理 HID 描述符以实现与主机的兼容通信。

1.1 HID 服务注册入口：btif_hd_service_registration

作为 HID 服务注册的入口，通过调用BTA_HdEnable触发协议栈的 HID 服务初始化。核心逻辑包括：

  • 检查回调函数指针bt_hd_callbacks是否有效，确保上层应用可接收状态通知。

  • 向 BTA（蓝牙协议栈适配层）发送启用事件BTA_HD_API_ENABLE_EVT，启动后续注册流程。

1.2 协议栈初始化：BTA_HdEnable与bta_hd_api_enable

  • 系统注册：通过bta_sys_register将 HID 服务注册到蓝牙系统层，关联事件处理函数bta_hd_hdl_event和禁用函数BTA_HdDisable。

  • 消息传递：构造并发送启用事件消息，触发bta_hd_api_enable执行初始化：

    • 调用HID_DevInit清零全局控制块hd_cb，确保初始状态正确。

    • 通过HID_DevRegister将 HID 设备注册到 L2CAP 层，完成控制通道（PSM=0x1124）和中断通道（PSM=0x1125）的注册，配置 MTU 及安全级别（认证与加密）。

1.3 L2CAP 通道注册：hidd_conn_reg与协议配置

  • 双通道注册：

    • 控制通道：用于传输配置命令，注册时指定安全级别BTA_SEC_AUTHENTICATE | BTA_SEC_ENCRYPT。

    • 中断通道：用于实时数据传输（如按键事件），确保低延迟。

  • 虚拟 PSM 机制：对于动态 PSM 场景，通过L2CA_Register分配虚拟 PSM，避免端口冲突，增强协议栈灵活性。

1.4 SDP 记录构建：HID_DevAddRecord的核心作用

负责生成 HID 设备的 SDP 记录，确保设备可被其他主机发现：

  • 必选属性：

    • 服务 UUID：声明支持 HID 服务（UUID_SERVCLASS_HUMAN_INTERFACE）。

    • 协议描述符：指定 L2CAP 和 HIDP 协议，配置控制通道与中断通道的 PSM。

    • 配置文件版本：声明 HID 协议版本（如 1.0），确保兼容性。

  • 设备元数据：填充设备名称、描述、提供商等信息，显示于蓝牙设备列表。

  • HID 特定属性：

    • 报告描述符：定义设备功能（如按键、坐标轴），遵循 HID 规范，是主机解析数据的关键。

    • 子类与国家代码：标识设备类型（如键盘、鼠标）和区域配置。

    • 电源与连接策略：设置电池供电状态、支持重新连接等，优化设备管理。

1.5 状态回调与资源管理

  • 事件传递：通过bte_hd_evt和btif_hd_upstreams_evt完成协议栈（BTE）与接口层（BTIF）的事件上下文切换，确保回调在正确层处理。

  • 内存释放：btif_hd_free_buf清理注册过程中分配的动态内存（如描述符、字符串），避免泄漏，保障系统稳定性。

二、源码分析

btif_hd_service_registration

packages/modules/Bluetooth/system/btif/src/btif_hd.cc
static bthd_callbacks_t* bt_hd_callbacks = NULL;/********************************************************************************* Function         btif_hd_service_registration** Description      Registers hid device service** Returns          none*******************************************************************************/
void btif_hd_service_registration() {log::verbose("");/* enable HD */if (bt_hd_callbacks != NULL) {BTA_HdEnable(bte_hd_evt);}
}

注册 HID（Human Interface Device，人机接口设备）设备服务。若满足特定条件，会调用 BTA_HdEnable 函数来启用 HID 设备服务。

BTA_HdEnable

packages/modules/Bluetooth/system/bta/hd/bta_hd_api.cc
static const tBTA_SYS_REG bta_hd_reg = {bta_hd_hdl_event, BTA_HdDisable};/********************************************************************************* Function         BTA_HdEnable** Description      Enables HID device** Returns          void*******************************************************************************/
void BTA_HdEnable(tBTA_HD_CBACK* p_cback) {log::verbose("");// 1. 系统注册bta_sys_register(BTA_ID_HD, &bta_hd_reg);// 2. 内存分配与初始化tBTA_HD_API_ENABLE* p_buf =(tBTA_HD_API_ENABLE*)osi_malloc((uint16_t)sizeof(tBTA_HD_API_ENABLE));memset(p_buf, 0, sizeof(tBTA_HD_API_ENABLE));// 3. 设置消息内容p_buf->hdr.event = BTA_HD_API_ENABLE_EVT;p_buf->p_cback = p_cback;// 4. 发送消息bta_sys_sendmsg(p_buf);
}

启用 HID设备。在系统中注册 HID 设备相关的处理信息，并且发送一个启用事件消息，以此来触发后续的处理流程。

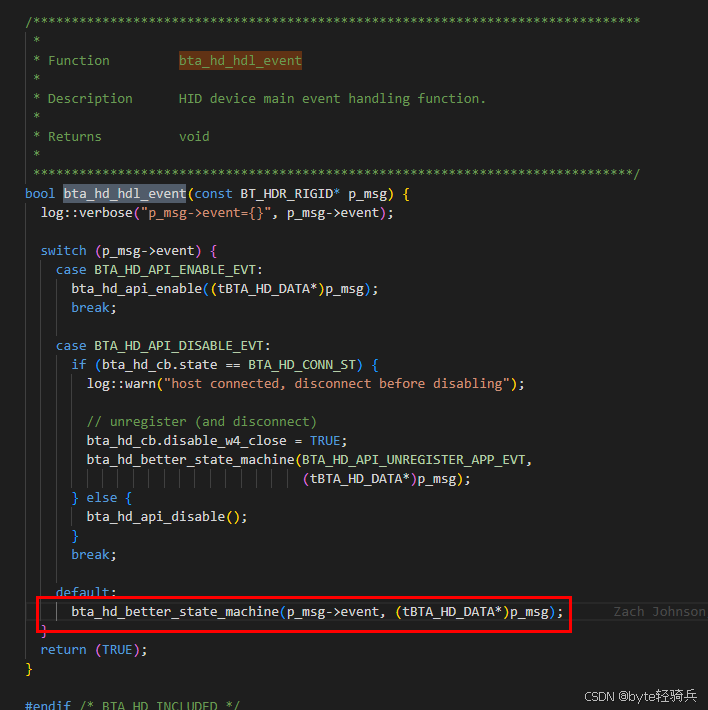

bta_hd_hdl_event(BTA_HD_API_ENABLE_EVT)

packages/modules/Bluetooth/system/bta/hd/bta_hd_api.cc
/********************************************************************************* Function         bta_hd_hdl_event** Description      HID device main event handling function.** Returns          void*******************************************************************************/
bool bta_hd_hdl_event(const BT_HDR_RIGID* p_msg) {log::verbose("p_msg->event={}", p_msg->event);switch (p_msg->event) {case BTA_HD_API_ENABLE_EVT:bta_hd_api_enable((tBTA_HD_DATA*)p_msg);break;case BTA_HD_API_DISABLE_EVT:if (bta_hd_cb.state == BTA_HD_CONN_ST) {log::warn("host connected, disconnect before disabling");// unregister (and disconnect)bta_hd_cb.disable_w4_close = TRUE;bta_hd_better_state_machine(BTA_HD_API_UNREGISTER_APP_EVT,(tBTA_HD_DATA*)p_msg);} else {bta_hd_api_disable();}break;default:bta_hd_better_state_machine(p_msg->event, (tBTA_HD_DATA*)p_msg);}return (TRUE);
}

当接收到的事件类型为 BTA_HD_API_ENABLE_EVT 时，调用 bta_hd_api_enable 函数，将消息指针转换为 tBTA_HD_DATA 类型后传入该函数，用于处理 HID 设备的启用操作。

bta_hd_api_enable

packages/modules/Bluetooth/system/bta/hd/bta_hd_act.cc
/********************************************************************************* Function         bta_hd_api_enable** Description      Enables HID device** Returns          void*******************************************************************************/
void bta_hd_api_enable(tBTA_HD_DATA* p_data) {tBTA_HD_STATUS status = BTA_HD_ERROR;tHID_STATUS ret;log::verbose("");HID_DevInit(); //  HID 设备初始化memset(&bta_hd_cb, 0, sizeof(tBTA_HD_CB));/* store parameters */bta_hd_cb.p_cback = p_data->api_enable.p_cback; //  存储回调函数指针ret = HID_DevRegister(bta_hd_cback); //  HID 设备注册if (ret == HID_SUCCESS) {status = BTA_HD_OK;} else {log::error("Failed to register HID device ({})", ret);}//  触发回调函数/* signal BTA call back event */tBTA_HD bta_hd;bta_hd.status = status;(*bta_hd_cb.p_cback)(BTA_HD_ENABLE_EVT, &bta_hd);
}

启用 HID设备。完成一系列的初始化和注册操作，并在操作完成后通过回调函数通知调用者操作结果。

HID_DevInit
packages/modules/Bluetooth/system/stack/hid/hidd_api.cc
tHID_DEV_CTB hd_cb;/********************************************************************************* Function         HID_DevInit** Description      Initializes control block** Returns          void*******************************************************************************/
void HID_DevInit(void) {log::verbose("");memset(&hd_cb, 0, sizeof(tHID_DEV_CTB));
}

对 HID设备的控制块进行初始化操作。通过将控制块的内存清零，可以确保控制块中的各个成员变量处于初始状态，避免因未初始化的变量值导致的潜在错误。

HID_DevRegister
packages/modules/Bluetooth/system/stack/hid/hidd_api.cc
/********************************************************************************* Function         HID_DevRegister** Description      Registers HID device with lower layers** Returns          tHID_STATUS*******************************************************************************/
tHID_STATUS HID_DevRegister(tHID_DEV_HOST_CALLBACK* host_cback) {tHID_STATUS st; // 用于存储注册过程中各个步骤的状态log::verbose("");// 检查设备是否已注册if (hd_cb.reg_flag) {log_counter_metrics(android::bluetooth::CodePathCounterKeyEnum::HIDD_ERR_ALREADY_REGISTERED,1);return HID_ERR_ALREADY_REGISTERED;}// 检查回调函数指针是否为空if (host_cback == NULL) {log_counter_metrics(android::bluetooth::CodePathCounterKeyEnum::HIDD_ERR_HOST_CALLBACK_NULL,1);return HID_ERR_INVALID_PARAM;}// 注册到 L2CAP 层/* Register with L2CAP */st = hidd_conn_reg();if (st != HID_SUCCESS) return st;// 更新控制块信息hd_cb.callback = host_cback;hd_cb.reg_flag = TRUE;// 清理待处理数据if (hd_cb.pending_data) {osi_free(hd_cb.pending_data);hd_cb.pending_data = NULL;}return (HID_SUCCESS);
}

将 HID设备注册到下层协议栈中。通过一系列的检查和操作，确保 HID 设备能够正确地注册到下层协议栈中。在注册过程中，会检查设备是否已注册、回调函数指针是否有效，并将设备注册到 L2CAP 层。注册成功后，会更新控制块信息并清理待处理数据。

hidd_conn_reg

packages/modules/Bluetooth/system/stack/hid/hidd_conn.cc
/********************************************************************************* Function         hidd_conn_reg** Description      Registers L2CAP channels** Returns          void*******************************************************************************/
tHID_STATUS hidd_conn_reg(void) {log::verbose("");// 1. L2CAP 配置信息初始化memset(&hd_cb.l2cap_cfg, 0, sizeof(tL2CAP_CFG_INFO));hd_cb.l2cap_cfg.mtu_present = TRUE;hd_cb.l2cap_cfg.mtu = HID_DEV_MTU_SIZE;memset(&hd_cb.l2cap_intr_cfg, 0, sizeof(tL2CAP_CFG_INFO));hd_cb.l2cap_intr_cfg.mtu_present = TRUE;hd_cb.l2cap_intr_cfg.mtu = HID_DEV_MTU_SIZE;// 2. 注册控制通道if (!L2CA_Register2(HID_PSM_CONTROL, dev_reg_info, false /* enable_snoop */,nullptr, HID_DEV_MTU_SIZE, 0,BTA_SEC_AUTHENTICATE | BTA_SEC_ENCRYPT)) {log::error("HID Control (device) registration failed");log_counter_metrics(android::bluetooth::CodePathCounterKeyEnum::HIDD_ERR_L2CAP_FAILED_CONTROL,1);return (HID_ERR_L2CAP_FAILED);}// 3. 注册中断通道if (!L2CA_Register2(HID_PSM_INTERRUPT, dev_reg_info, false /* enable_snoop */,nullptr, HID_DEV_MTU_SIZE, 0,BTA_SEC_AUTHENTICATE | BTA_SEC_ENCRYPT)) {L2CA_Deregister(HID_PSM_CONTROL);log::error("HID Interrupt (device) registration failed");log_counter_metrics(android::bluetooth::CodePathCounterKeyEnum::HIDD_ERR_L2CAP_FAILED_INTERRUPT,1);return (HID_ERR_L2CAP_FAILED);}return (HID_SUCCESS);
}

注册 HID 设备的 L2CAP（Logical Link Control and Adaptation Protocol，逻辑链路控制和适配协议）通道，包括控制通道和中断通道。若注册过程中出现错误，返回相应的错误状态；若所有通道都成功注册，则返回成功状态。确保 HID 设备的 L2CAP 通道能够正确注册，为后续的数据传输奠定基础。

L2CA_Register2

packages/modules/Bluetooth/system/stack/l2cap/l2c_api.cc
uint16_t L2CA_Register2(uint16_t psm, const tL2CAP_APPL_INFO& p_cb_info,bool enable_snoop, tL2CAP_ERTM_INFO* p_ertm_info,uint16_t my_mtu, uint16_t required_remote_mtu,uint16_t sec_level) {auto ret = L2CA_Register(psm, p_cb_info, enable_snoop, p_ertm_info, my_mtu,required_remote_mtu, sec_level);get_btm_client_interface().security.BTM_SetSecurityLevel(false, "", 0, sec_level, psm, 0, 0);return ret;
}

L2CAP层的注册函数，用于将 HID 设备的控制通道或中断通道注册到蓝牙协议栈中。在 L2CA_Register 基础上增加了安全级别设置逻辑，确保注册的通道具备指定的安全属性（如认证、加密）。

packages/modules/Bluetooth/system/stack/l2cap/l2c_api.cc
/********************************************************************************* Function         L2CA_Register** Description      Other layers call this function to register for L2CAP*                  services.** Returns          PSM to use or zero if error. Typically, the PSM returned*                  is the same as was passed in, but for an outgoing-only*                  connection to a dynamic PSM, a "virtual" PSM is returned*                  and should be used in the calls to L2CA_ConnectReq(),*                  L2CA_ErtmConnectReq() and L2CA_Deregister()*******************************************************************************/
uint16_t L2CA_Register(uint16_t psm, const tL2CAP_APPL_INFO& p_cb_info,bool enable_snoop, tL2CAP_ERTM_INFO* p_ertm_info,uint16_t my_mtu, uint16_t required_remote_mtu,uint16_t sec_level) {// 检查必填回调函数是否存在const bool config_cfm_cb = (p_cb_info.pL2CA_ConfigCfm_Cb != nullptr);const bool config_ind_cb = (p_cb_info.pL2CA_ConfigInd_Cb != nullptr);const bool data_ind_cb = (p_cb_info.pL2CA_DataInd_Cb != nullptr);const bool disconnect_ind_cb = (p_cb_info.pL2CA_DisconnectInd_Cb != nullptr);tL2C_RCB* p_rcb;uint16_t vpsm = psm; // 虚拟 PSM，默认为传入的 PSM/* Verify that the required callback info has been filled in**      Note:  Connection callbacks are required but not checked**             for here because it is possible to be only a client**             or only a server.*/// 验证必填回调函数（配置确认、数据指示、断开指示）if (!config_cfm_cb || !data_ind_cb || !disconnect_ind_cb) {log::error("L2CAP - no cb registering PSM: 0x{:04x} cfg_cfm:{} cfg_ind:{} ""data_ind:{} discon_int:{}",psm, config_cfm_cb, config_ind_cb, data_ind_cb, disconnect_ind_cb);return (0);}// 验证 PSM 是否有效（非保留值）/* Verify PSM is valid */if (L2C_INVALID_PSM(psm)) {log::error("L2CAP - invalid PSM value, PSM: 0x{:04x}", psm);return (0);}/* Check if this is a registration for an outgoing-only connection to *//* a dynamic PSM. If so, allocate a "virtual" PSM for the app to use. */// 处理仅出站连接的动态 PSM 场景（需传入 ConnectInd 回调为 NULL）if ((psm >= 0x1001) && (p_cb_info.pL2CA_ConnectInd_Cb == NULL)) {for (vpsm = 0x1002; vpsm < 0x8000; vpsm += 2) {p_rcb = l2cu_find_rcb_by_psm(vpsm); // 找到未占用的 PSMif (p_rcb == NULL) break;}log::debug("L2CAP - Real PSM: 0x{:04x}  Virtual PSM: 0x{:04x}", psm, vpsm);}/* If registration block already there, just overwrite it */// 查找或创建资源控制块（RCB）p_rcb = l2cu_find_rcb_by_psm(vpsm);if (p_rcb == NULL) {p_rcb = l2cu_allocate_rcb(vpsm); // 分配新的 RCBif (p_rcb == NULL) {log::warn("L2CAP - no RCB available, PSM: 0x{:04x}  vPSM: 0x{:04x}", psm,vpsm);return (0);}}log::info("L2CAP Registered service classic PSM: 0x{:04x}", psm);// 配置 RCB 参数p_rcb->log_packets = enable_snoop;         // 是否启用数据包监听p_rcb->api = p_cb_info;                    // 应用层回调函数p_rcb->real_psm = psm;                     // 真实 PSM（用于区分虚拟 PSM）p_rcb->ertm_info = p_ertm_info ?: tL2CAP_ERTM_INFO{L2CAP_FCR_BASIC_MODE}; // ERTM 模式（默认基本模式）p_rcb->my_mtu = my_mtu;                    // 本地 MTUp_rcb->required_remote_mtu = std::max(required_remote_mtu, L2CAP_MIN_MTU); // 对端最小 MTU（不低于协议最小值）return (vpsm);
}

L2CAP 服务注册的核心入口，为 HID 设备的控制通道和中断通道注册提供了底层支持，是蓝牙协议栈中服务发现和数据传输的基础。通过虚拟 PSM 机制，它还支持动态创建仅出站连接的服务，增强了协议栈的灵活性。主要完成以下任务：

  1. 确保应用层提供必要的回调函数；

  2. 管理 PSM 资源（包括虚拟 PSM 分配）；

  3. 初始化通道配置（MTU、ERTM 等）。

BTM_SetSecurityLevel

packages/modules/Bluetooth/system/stack/btm/btm_sec.cc
/********************************************************************************* Function         BTM_SetSecurityLevel** Description      Register service security level with Security Manager** Parameters:      is_originator - true if originating the connection*                  p_name      - Name of the service relevant only if*                                authorization will show this name to user.*                                Ignored if BT_MAX_SERVICE_NAME_LEN is 0.*                  service_id  - service ID for the service passed to*                                authorization callback*                  sec_level   - bit mask of the security features*                  psm         - L2CAP PSM*                  mx_proto_id - protocol ID of multiplexing proto below*                  mx_chan_id  - channel ID of multiplexing proto below** Returns          true if registered OK, else false*******************************************************************************/
bool BTM_SetSecurityLevel(bool is_originator, const char* p_name,uint8_t service_id, uint16_t sec_level, uint16_t psm,uint32_t mx_proto_id, uint32_t mx_chan_id) {return btm_sec_cb.AddService(is_originator, p_name, service_id, sec_level,psm, mx_proto_id, mx_chan_id);
}

BTM_SetSecurityLevel分析见​​​​​​​【Bluedroid】蓝牙 SDP（服务发现协议）模块代码解析与流程梳理-CSDN博客

处理结果回调：bte_hd_evt(BTA_HD_ENABLE_EVT)

packages/modules/Bluetooth/system/btif/src/btif_hd.cc
/********************************************************************************* Function         bte_hd_evt** Description      Switches context from BTE to BTIF for all BT-HD events** Returns          void*******************************************************************************/static void bte_hd_evt(tBTA_HD_EVT event, tBTA_HD* p_data) {bt_status_t status;int param_len = 0;tBTIF_COPY_CBACK* p_copy_cback = NULL; // 数据复制回调，用于处理需要跨层传递的缓冲区log::verbose("event={}", event);// 事件类型与参数长度匹配switch (event) {case BTA_HD_ENABLE_EVT:case BTA_HD_DISABLE_EVT:case BTA_HD_UNREGISTER_APP_EVT:param_len = sizeof(tBTA_HD_STATUS);break;case BTA_HD_REGISTER_APP_EVT:param_len = sizeof(tBTA_HD_REG_STATUS);break;case BTA_HD_OPEN_EVT:case BTA_HD_CLOSE_EVT:case BTA_HD_VC_UNPLUG_EVT:case BTA_HD_CONN_STATE_EVT:param_len = sizeof(tBTA_HD_CONN);break;case BTA_HD_GET_REPORT_EVT:param_len += sizeof(tBTA_HD_GET_REPORT);break;case BTA_HD_SET_REPORT_EVT:param_len = sizeof(tBTA_HD_SET_REPORT) + p_data->set_report.len;p_copy_cback = set_report_copy_cb;break;case BTA_HD_SET_PROTOCOL_EVT:param_len += sizeof(p_data->set_protocol);break;case BTA_HD_INTR_DATA_EVT:param_len = sizeof(tBTA_HD_INTR_DATA) + p_data->intr_data.len;p_copy_cback = intr_data_copy_cb;break;}// 上下文切换status = btif_transfer_context(btif_hd_upstreams_evt, (uint16_t)event,(char*)p_data, param_len, p_copy_cback);ASSERTC(status == BT_STATUS_SUCCESS, "context transfer failed", status);
}

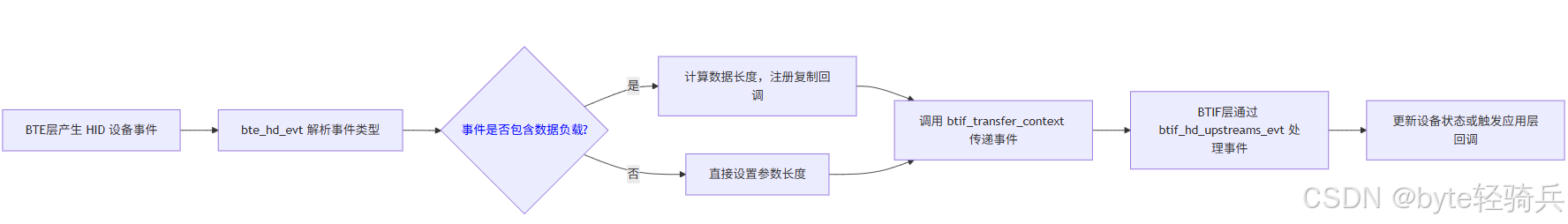

bte_hd_evt 是蓝牙协议栈中 BTE（蓝牙传输层）与 BTIF（蓝牙接口层）之间的事件桥梁，主要职责是：

  1. 解析 HID 设备事件：根据事件类型确定参数长度和数据复制方式。

  2. 上下文切换：通过 btif_transfer_context 将事件从 BTE 层传递到 BTIF 层，确保事件在正确的任务上下文执行。

  3. 资源管理：处理需要复制的缓冲区（如报告数据、中断数据），避免跨层访问时的内存问题。

btif_hd_upstreams_evt(BTA_HD_ENABLE_EVT)
packages/modules/Bluetooth/system/btif/src/btif_hd.cc
/********************************************************************************* Function         btif_hd_upstreams_evt** Description      Executes events in btif context** Returns          void*******************************************************************************/
static void btif_hd_upstreams_evt(uint16_t event, char* p_param) {tBTA_HD* p_data = (tBTA_HD*)p_param;log::verbose("event={}", dump_hd_event(event));switch (event) {case BTA_HD_ENABLE_EVT:log::verbose("status={}", p_data->status);if (p_data->status == BTA_HD_OK) {btif_storage_load_hidd(); // 从存储中加载 HID 设备的相关信息btif_hd_cb.status = BTIF_HD_ENABLED;/* Register the app if not yet registered */if (!btif_hd_cb.app_registered) { // 检查应用程序是否已经注册BTA_HdRegisterApp(&app_info, &in_qos, &out_qos);btif_hd_free_buf();}} else { // 启用失败的处理btif_hd_cb.status = BTIF_HD_DISABLED;log::warn("Failed to enable BT-HD, status={}", p_data->status);}break;...

在 BTIF（Bluetooth Interface，蓝牙接口）上下文环境中处理从 BTE传递过来的 HID相关事件。根据不同的事件类型执行相应的操作，以实现对 HID 设备状态的管理和功能的控制。在处理 BTA_HD_ENABLE_EVT 事件时，会根据事件的状态进行不同的处理，包括加载设备信息、注册应用程序、释放缓冲区等操作。

btif_storage_load_hidd
packages/modules/Bluetooth/system/btif/src/btif_profile_storage.cc
/******************************************************************************** Function         btif_storage_load_hidd** Description      Loads hidd bonded device and "plugs" it into hidd** Returns          BT_STATUS_SUCCESS if successful, BT_STATUS_FAIL otherwise*******************************************************************************/
bt_status_t btif_storage_load_hidd(void) {// 遍历所有已配对的蓝牙设备地址for (const auto& bd_addr : btif_config_get_paired_devices()) {auto name = bd_addr.ToString();log::verbose("Remote device:{}", ADDRESS_TO_LOGGABLE_CSTR(bd_addr));int value;// 检查设备是否为已绑定的 HID 设备，并获取其有线状态标记if (btif_in_fetch_bonded_device(name) == BT_STATUS_SUCCESS) { // 检查设备是否为已绑定状态（即是否完成安全认证）if (btif_config_get_int(name, BTIF_STORAGE_KEY_HID_DEVICE_CABLED, &value)) {// 若标记存在（value 非零），则认为是 HID 设备，添加到 HID 服务BTA_HdAddDevice(bd_addr); break; // 仅处理第一个匹配的设备（可能假设单设备场景）}}}return BT_STATUS_SUCCESS; // 无论是否找到设备，均返回成功（遍历逻辑无失败条件）
}

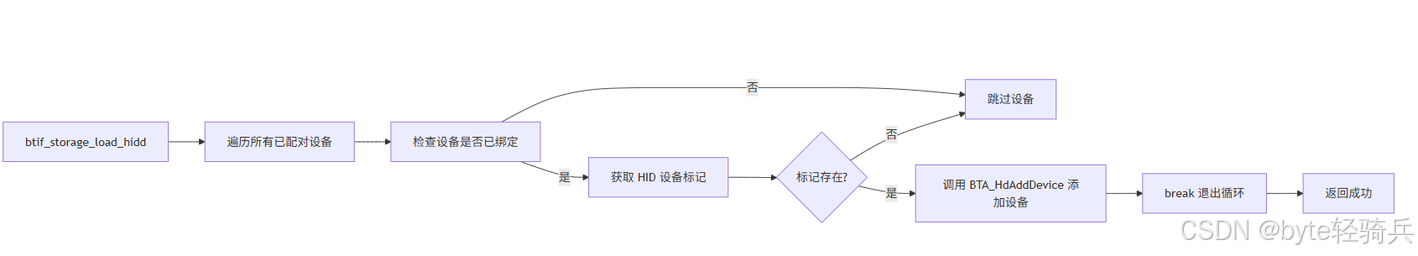

从本地存储中加载已绑定的 HID 设备信息，并将其 “虚拟插入” 到 HID 设备服务（HIDD）中，实现设备的自动连接或状态恢复。具体流程包括：

  1. 遍历所有已配对的蓝牙设备。

  2. 筛选出标记为 有线 HID 设备（通过存储键 BTIF_STORAGE_KEY_HID_DEVICE_CABLED识别）。

  3. 调用 BTA_HdAddDevice 将设备添加到 HID 服务中，触发协议栈的连接或配置流程。

BTA_HdAddDevice
packages/modules/Bluetooth/system/bta/hd/bta_hd_api.cc
/********************************************************************************* Function         BTA_HdAddDevice** Description      This function is called when a device is virtually cabled** Returns          void*******************************************************************************/
void BTA_HdAddDevice(const RawAddress& addr) {log::verbose("");tBTA_HD_DEVICE_CTRL* p_buf =(tBTA_HD_DEVICE_CTRL*)osi_malloc(sizeof(tBTA_HD_DEVICE_CTRL));p_buf->hdr.event = BTA_HD_API_ADD_DEVICE_EVT;p_buf->addr = addr;bta_sys_sendmsg(p_buf);
}

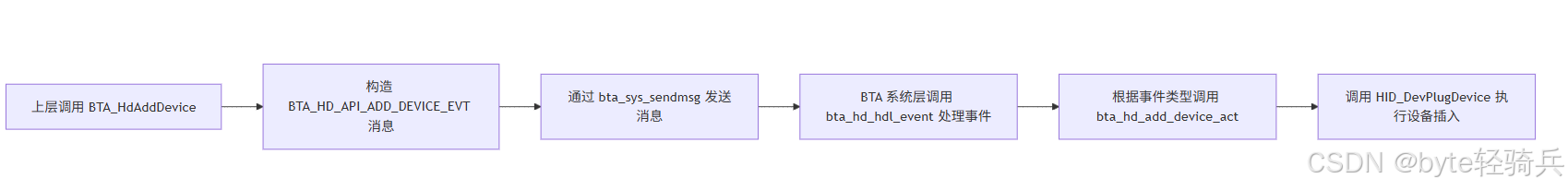

将一个虚拟连接的 HID 设备添加到蓝牙协议栈的 HID 服务（BTA_HD）中。这里的 “虚拟连接” 通常指设备通过存储标记（如 BTIF_STORAGE_KEY_HID_DEVICE_CABLED）被识别为需要自动管理的设备，而非物理有线连接。通过构造并发送特定事件消息，通知 HID 服务层执行设备添加流程，包括尝试建立连接、配置通道等操作。该函数是 HID 设备从上层配置（如存储标记）到底层协议栈交互的关键桥梁，确保设备状态能够被蓝牙协议栈正确管理，提升用户体验的连贯性和设备连接的可靠性。

意义与应用场景

  1. 自动设备恢复：在系统启动或蓝牙服务重启后，通过存储的设备标记（如 BTIF_STORAGE_KEY_HID_DEVICE_CABLED）自动添加已配对的 HID 设备，实现 “开机自动连接”。

  2. 双模设备支持：对于支持有线和无线模式的 HID 设备，当有线连接断开时，自动切换到无线连接（通过虚拟插入触发）。

  3. 批量设备管理：在多设备场景中，通过遍历存储的设备列表并调用 BTA_HdAddDevice，实现多个 HID 设备的批量添加（尽管当前代码仅处理第一个设备）。

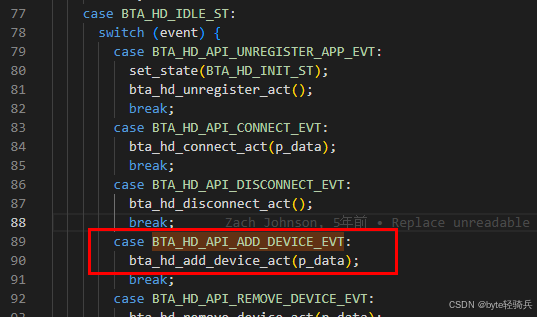

bta_hd_hdl_event(BTA_HD_API_ADD_DEVICE_EVT)

当 BTA_HD_API_ADD_DEVICE_EVT 事件被 bta_hd_hdl_event 函数接收后，会触发以下操作：

bta_hd_better_state_machine(BTA_HD_API_ADD_DEVICE_EVT)

bta_hd_add_device_act
packages/modules/Bluetooth/system/bta/hd/bta_hd_act.cc
/********************************************************************************* Function         bta_hd_add_device_act** Description** Returns          void*******************************************************************************/
void bta_hd_add_device_act(tBTA_HD_DATA* p_data) {tBTA_HD_DEVICE_CTRL* p_ctrl = (tBTA_HD_DEVICE_CTRL*)p_data;log::verbose("");HID_DevPlugDevice(p_ctrl->addr);
}

将目标设备 “虚拟插入” 到 HID 服务中。通过调用底层函数 HID_DevPlugDevice，触发对指定蓝牙设备的连接尝试或状态更新，从而完成设备添加的实际操作。

HID_DevPlugDevice
packages/modules/Bluetooth/system/stack/hid/hidd_api.cc
tHID_DEV_CTB hd_cb; // 全局控制块，存储 HID 设备的状态信息/********************************************************************************* Function         HID_DevPlugDevice** Description      Establishes virtual cable to given host** Returns          tHID_STATUS*******************************************************************************/
tHID_STATUS HID_DevPlugDevice(const RawAddress& addr) {hd_cb.device.in_use = TRUE;hd_cb.device.addr = addr;return HID_SUCCESS;
}

模拟 HID 设备与目标主机建立 “虚拟连接”（Virtual Cable），本质上是在协议栈层面标记设备为 “正在使用” 并记录目标主机的蓝牙地址。不涉及实际的物理连接或数据传输，而是通过更新全局控制块 hd_cb 的状态，为后续的连接请求、数据传输等操作提供上下文信息。

BTA_HdRegisterApp

packages/modules/Bluetooth/system/bta/hd/bta_hd_api.cc
/********************************************************************************* Function         BTA_HdRegisterApp** Description      This function is called when application should be
*registered** Returns          void*******************************************************************************/
void BTA_HdRegisterApp(tBTA_HD_APP_INFO* p_app_info, tBTA_HD_QOS_INFO* p_in_qos,tBTA_HD_QOS_INFO* p_out_qos) {log::verbose("");// 为注册消息分配内存tBTA_HD_REGISTER_APP* p_buf =(tBTA_HD_REGISTER_APP*)osi_malloc(sizeof(tBTA_HD_REGISTER_APP));// 设置消息头的事件类型为注册应用事件p_buf->hdr.event = BTA_HD_API_REGISTER_APP_EVT;// 处理应用名称if (p_app_info->p_name) {strlcpy(p_buf->name, p_app_info->p_name, BTA_HD_APP_NAME_LEN);} else {p_buf->name[0] = '\0';}// 处理应用描述if (p_app_info->p_description) {strlcpy(p_buf->description, p_app_info->p_description,BTA_HD_APP_DESCRIPTION_LEN);} else {p_buf->description[0] = '\0';}// 处理应用提供商if (p_app_info->p_provider) {strlcpy(p_buf->provider, p_app_info->p_provider, BTA_HD_APP_PROVIDER_LEN);} else {p_buf->provider[0] = '\0';}// 复制应用子类信息p_buf->subclass = p_app_info->subclass;// 处理应用描述符if (p_app_info->descriptor.dl_len > BTA_HD_APP_DESCRIPTOR_LEN) {p_app_info->descriptor.dl_len = BTA_HD_APP_DESCRIPTOR_LEN;}p_buf->d_len = p_app_info->descriptor.dl_len;memcpy(p_buf->d_data, p_app_info->descriptor.dsc_list,p_app_info->descriptor.dl_len);// 复制输入和输出的 QoS 信息memcpy(&p_buf->in_qos, p_in_qos, sizeof(tBTA_HD_QOS_INFO));memcpy(&p_buf->out_qos, p_out_qos, sizeof(tBTA_HD_QOS_INFO));// 发送注册消息到蓝牙协议栈bta_sys_sendmsg(p_buf);
}

将一个 HID应用程序注册到蓝牙协议栈的 HID 服务中。会收集应用程序的相关信息，包括应用名称、描述、提供商、子类、描述符以及 QoS（Quality of Service，服务质量）信息等，然后将这些信息封装成一个消息，通过 bta_sys_sendmsg 发送给蓝牙协议栈进行处理。

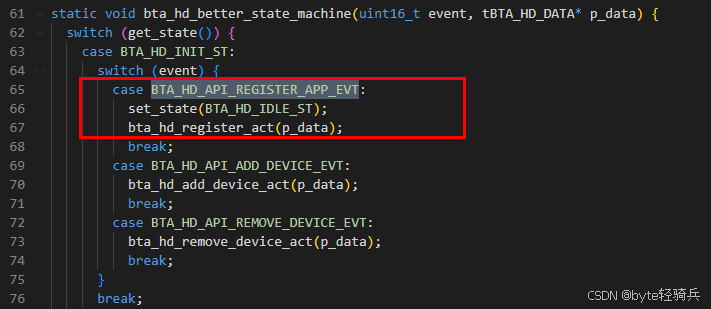

bta_hd_better_state_machine(BTA_HD_API_REGISTER_APP_EVT)

bta_hd_register_act

packages/modules/Bluetooth/system/bta/hd/bta_hd_act.cc
/********************************************************************************* Function         bta_hd_register_act** Description      Registers SDP record** Returns          void*******************************************************************************/
void bta_hd_register_act(tBTA_HD_DATA* p_data) {tBTA_HD ret;tBTA_HD_REGISTER_APP* p_app_data = (tBTA_HD_REGISTER_APP*)p_data;bool use_report_id = FALSE;log::verbose("");ret.reg_status.in_use = FALSE;// 1. 描述符验证与检查/* Check if len doesn't exceed BTA_HD_APP_DESCRIPTOR_LEN and descriptor* itself is well-formed. Also check if descriptor has Report Id item so we* know if report will have prefix or not. */if (p_app_data->d_len > BTA_HD_APP_DESCRIPTOR_LEN ||!check_descriptor(p_app_data->d_data, p_app_data->d_len,&use_report_id)) {log::error("Descriptor is too long or malformed");ret.reg_status.status = BTA_HD_ERROR;(*bta_hd_cb.p_cback)(BTA_HD_REGISTER_APP_EVT, &ret); // 通知上层注册失败bluetooth::shim::CountCounterMetrics(android::bluetooth::CodePathCounterKeyEnum::HIDD_REGISTER_DESCRIPTOR_MALFORMED,1);return;}// 2. 注册成功处理ret.reg_status.status = BTA_HD_OK;/* Remove old record if for some reason it's already registered */if (bta_hd_cb.sdp_handle != 0) {get_legacy_stack_sdp_api()->handle.SDP_DeleteRecord(bta_hd_cb.sdp_handle);}// 更新控制块状态bta_hd_cb.use_report_id = use_report_id;bta_hd_cb.sdp_handle = get_legacy_stack_sdp_api()->handle.SDP_CreateRecord(); // 创建新的 SDP 记录句柄// 向 SDP 记录中添加 HID 设备信息HID_DevAddRecord(bta_hd_cb.sdp_handle, p_app_data->name,p_app_data->description, p_app_data->provider,p_app_data->subclass, p_app_data->d_len, p_app_data->d_data);// 添加 HID 服务 UUIDbta_sys_add_uuid(UUID_SERVCLASS_HUMAN_INTERFACE);// 3. QoS 参数配置HID_DevSetIncomingQos(p_app_data->in_qos.service_type, p_app_data->in_qos.token_rate,p_app_data->in_qos.token_bucket_size, p_app_data->in_qos.peak_bandwidth,p_app_data->in_qos.access_latency, p_app_data->in_qos.delay_variation);// 设置输出 QoS 参数（如控制数据传输的服务质量）HID_DevSetOutgoingQos(p_app_data->out_qos.service_type, p_app_data->out_qos.token_rate,p_app_data->out_qos.token_bucket_size, p_app_data->out_qos.peak_bandwidth,p_app_data->out_qos.access_latency, p_app_data->out_qos.delay_variation);// 4. 启用设备连接策略// application is registered so we can accept incoming connectionsHID_DevSetIncomingPolicy(TRUE);// 5. 获取设备地址并通知上层if (HID_DevGetDevice(&ret.reg_status.bda) == HID_SUCCESS) {ret.reg_status.in_use = TRUE;}(*bta_hd_cb.p_cback)(BTA_HD_REGISTER_APP_EVT, &ret); // 回调通知注册结果
}

bta_hd_register_act 函数是 HID 设备应用注册的执行核心，主要负责：

  1. 验证设备描述符：检查 HID 描述符的格式和长度是否合法。

  2. 管理 SDP 记录：创建、更新或删除服务发现协议（SDP）记录，确保设备信息可被其他蓝牙设备发现。

  3. 配置 QoS 参数：设置输入 / 输出服务质量参数，保障数据传输的稳定性。

    1. QoS 作用：

      • 输入 QoS：定义设备接收数据时的带宽、延迟等参数（如键盘按键数据的实时性要求）。

      • 输出 QoS：定义设备发送数据时的服务质量（如主机响应控制命令的延迟限制）。

  4. 更新设备状态：通过回调函数通知上层应用注册结果，并启用设备的连接接收策略。

意义与最佳实践

  1. 设备发现的基础：正确的 SDP 记录是其他设备发现 HID 服务的前提，若描述符错误或 SDP 记录缺失，设备将无法被搜索到。

  2. 实时性保障：QoS 参数的合理配置（如低延迟、高优先级）对键盘、鼠标等实时性要求高的设备至关重要，否则可能导致输入滞后。

  3. 状态机管理：通过 in_use 标志和 sdp_handle 确保设备注册状态的唯一性，避免重复注册或资源泄漏。

SDP_CreateRecord

SDP_DeleteRecord和SDP_CreateRecord分析见​​​​​​​​​​​​​​【Bluedroid】蓝牙 SDP（服务发现协议）模块代码解析与流程梳理-CSDN博客

HID_DevAddRecord
packages/modules/Bluetooth/system/stack/hid/hidd_api.cc
/********************************************************************************* Function         HID_DevAddRecord** Description      Creates SDP record for HID device** Returns          tHID_STATUS*******************************************************************************/
tHID_STATUS HID_DevAddRecord(uint32_t handle, char* p_name, char* p_description,char* p_provider, uint16_t subclass,uint16_t desc_len, uint8_t* p_desc_data) {bool result = TRUE;log::verbose("");// 1. 添加服务类 UUID（必选）// Service Class ID Listif (result) {uint16_t uuid = UUID_SERVCLASS_HUMAN_INTERFACE; // HID 服务 UUIDresult &= get_legacy_stack_sdp_api()->handle.SDP_AddServiceClassIdList(handle, 1, &uuid); // 添加 UUID 到服务类列表}// 2. 添加协议描述符列表（必选）// Protocol Descriptor Listif (result) {tSDP_PROTOCOL_ELEM proto_list[2];// L2CAP 协议（PSM=BT_PSM_HIDC，控制通道）proto_list[0].protocol_uuid = UUID_PROTOCOL_L2CAP;proto_list[0].num_params = 1;proto_list[0].params[0] = BT_PSM_HIDC;  // HID 控制通道 PSM（0x1124）// HIDP 协议（无参数）proto_list[1].protocol_uuid = UUID_PROTOCOL_HIDP;proto_list[1].num_params = 0;// 添加协议列表到 SDP 记录result &= get_legacy_stack_sdp_api()->handle.SDP_AddProtocolList(handle, 2, proto_list);}// 3. 添加语言属性（可选）// Language Base Attribute ID Listif (result) {result &= get_legacy_stack_sdp_api()->handle.SDP_AddLanguageBaseAttrIDList(handle, LANG_ID_CODE_ENGLISH, LANG_ID_CHAR_ENCODE_UTF8,LANGUAGE_BASE_ID); // 设置语言为英语（UTF-8 编码）}// 4. 添加附加协议描述符（可选）// Additional Protocol Descriptor Listif (result) {tSDP_PROTO_LIST_ELEM add_proto_list;add_proto_list.num_elems = 2;// L2CAP 协议（PSM=BT_PSM_HIDI，中断通道）add_proto_list.list_elem[0].protocol_uuid = UUID_PROTOCOL_L2CAP;add_proto_list.list_elem[0].num_params = 1;add_proto_list.list_elem[0].params[0] = BT_PSM_HIDI;// HIDP 协议（无参数）add_proto_list.list_elem[1].protocol_uuid = UUID_PROTOCOL_HIDP;add_proto_list.list_elem[1].num_params = 0;// 添加附加协议列表（用于中断数据传输）result &= get_legacy_stack_sdp_api()->handle.SDP_AddAdditionProtoLists(handle, 1, &add_proto_list);}// 5. 添加设备元数据（可选）     // Service Name (O)// Service Description (O)// Provider Name (O)if (result) {const char* srv_name = p_name;const char* srv_desc = p_description;const char* provider_name = p_provider;// 添加服务名称result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_SERVICE_NAME, TEXT_STR_DESC_TYPE, strlen(srv_name) + 1,(uint8_t*)srv_name);// 添加服务描述result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_SERVICE_DESCRIPTION, TEXT_STR_DESC_TYPE,strlen(srv_desc) + 1, (uint8_t*)srv_desc);// 添加提供商名称result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_PROVIDER_NAME, TEXT_STR_DESC_TYPE,strlen(provider_name) + 1, (uint8_t*)provider_name);}// 6. 添加配置文件描述符（必选）// Bluetooth Profile Descriptor Listif (result) {const uint16_t profile_uuid = UUID_SERVCLASS_HUMAN_INTERFACE; // HID 配置文件 UUIDconst uint16_t version = 0x0100; // HID 配置文件版本 1.0result &= get_legacy_stack_sdp_api()->handle.SDP_AddProfileDescriptorList(handle, profile_uuid, version);}// 7. 添加 HID 特定属性（核心配置）// HID Parser Versionif (result) {uint8_t* p;const uint16_t rel_num = 0x0100;const uint16_t parser_version = 0x0111;const uint16_t prof_ver = 0x0100;const uint8_t dev_subclass = subclass; // 设备子类（如键盘=1，鼠标=2）const uint8_t country_code = 0x21; // 美国（0x21），可根据地区调整const uint8_t bool_false = 0x00;const uint8_t bool_true = 0x01;uint16_t temp;p = (uint8_t*)&temp;UINT16_TO_BE_STREAM(p, rel_num);result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_DEVICE_RELNUM, UINT_DESC_TYPE, 2, (uint8_t*)&temp);p = (uint8_t*)&temp;UINT16_TO_BE_STREAM(p, parser_version);result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_PARSER_VERSION, UINT_DESC_TYPE, 2, (uint8_t*)&temp);// 设备子类result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_DEVICE_SUBCLASS, UINT_DESC_TYPE, 1,(uint8_t*)&dev_subclass);// 国家/地区代码result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_COUNTRY_CODE, UINT_DESC_TYPE, 1,(uint8_t*)&country_code);// 虚拟电缆支持（始终为 TRUE） result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_VIRTUAL_CABLE, BOOLEAN_DESC_TYPE, 1,(uint8_t*)&bool_true);// 支持重新连接result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_RECONNECT_INITIATE, BOOLEAN_DESC_TYPE, 1,(uint8_t*)&bool_true);{static uint8_t cdt = 0x22;uint8_t* p_buf;uint8_t seq_len = 4 + desc_len;if (desc_len > HIDD_APP_DESCRIPTOR_LEN) {log::error("descriptor length = {}, larger than max {}", desc_len,HIDD_APP_DESCRIPTOR_LEN);log_counter_metrics(android::bluetooth::CodePathCounterKeyEnum::HIDD_ERR_NOT_REGISTERED_DUE_TO_DESCRIPTOR_LENGTH,1);return HID_ERR_NOT_REGISTERED;};// 8. 添加报告描述符（核心配置）p_buf = (uint8_t*)osi_malloc(HIDD_APP_DESCRIPTOR_LEN + 6);if (p_buf == NULL) {log::error("Buffer allocation failure for size = 2048");log_counter_metrics(android::bluetooth::CodePathCounterKeyEnum::HIDD_ERR_NOT_REGISTERED_DUE_TO_BUFFER_ALLOCATION,1);return HID_ERR_NOT_REGISTERED;}// 构建描述符序列（大端字节序）p = p_buf;UINT8_TO_BE_STREAM(p, (DATA_ELE_SEQ_DESC_TYPE << 3) | SIZE_IN_NEXT_BYTE); // 序列类型UINT8_TO_BE_STREAM(p, seq_len); // 序列总长度UINT8_TO_BE_STREAM(p, (UINT_DESC_TYPE << 3) | SIZE_ONE_BYTE);  // 描述符类型（CDT=0x22）UINT8_TO_BE_STREAM(p, cdt); // 通用描述符类型（Generic Descriptor Type）UINT8_TO_BE_STREAM(p, (TEXT_STR_DESC_TYPE << 3) | SIZE_IN_NEXT_BYTE); // 报告描述符数据UINT8_TO_BE_STREAM(p, desc_len);ARRAY_TO_BE_STREAM(p, p_desc_data, (int)desc_len);// 添加到 SDP 记录result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_DESCRIPTOR_LIST, DATA_ELE_SEQ_DESC_TYPE,p - p_buf, p_buf);osi_free(p_buf);}// 9. 其他 HID 属性（可选）{uint8_t lang_buf[8];p = lang_buf;uint8_t seq_len = 6;uint16_t lang_english = 0x0409;UINT8_TO_BE_STREAM(p, (DATA_ELE_SEQ_DESC_TYPE << 3) | SIZE_IN_NEXT_BYTE);UINT8_TO_BE_STREAM(p, seq_len);UINT8_TO_BE_STREAM(p, (UINT_DESC_TYPE << 3) | SIZE_TWO_BYTES);UINT16_TO_BE_STREAM(p, lang_english);UINT8_TO_BE_STREAM(p, (UINT_DESC_TYPE << 3) | SIZE_TWO_BYTES);UINT16_TO_BE_STREAM(p, LANGUAGE_BASE_ID);result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_LANGUAGE_ID_BASE, DATA_ELE_SEQ_DESC_TYPE,p - lang_buf, lang_buf);}result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_BATTERY_POWER, BOOLEAN_DESC_TYPE, 1,(uint8_t*)&bool_true);result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_REMOTE_WAKE, BOOLEAN_DESC_TYPE, 1,(uint8_t*)&bool_false);result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_NORMALLY_CONNECTABLE, BOOLEAN_DESC_TYPE, 1,(uint8_t*)&bool_true);result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_BOOT_DEVICE, BOOLEAN_DESC_TYPE, 1,(uint8_t*)&bool_true);p = (uint8_t*)&temp;UINT16_TO_BE_STREAM(p, prof_ver);result &= get_legacy_stack_sdp_api()->handle.SDP_AddAttribute(handle, ATTR_ID_HID_PROFILE_VERSION, UINT_DESC_TYPE, 2,(uint8_t*)&temp);}if (result) {uint16_t browse_group = UUID_SERVCLASS_PUBLIC_BROWSE_GROUP;result &= get_legacy_stack_sdp_api()->handle.SDP_AddUuidSequence(handle, ATTR_ID_BROWSE_GROUP_LIST, 1, &browse_group);}if (!result) {log::error("failed to complete SDP record");log_counter_metrics(android::bluetooth::CodePathCounterKeyEnum::HIDD_ERR_NOT_REGISTERED_AT_SDP,1);return HID_ERR_NOT_REGISTERED;}return HID_SUCCESS;
}

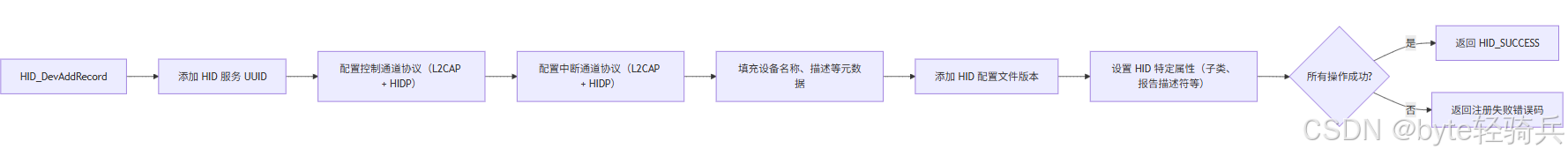

负责为 HID 设备生成并填充 服务发现协议（SDP）记录，使设备能够被其他蓝牙设备发现和连接。其核心任务包括：

  1. 定义服务类型：声明设备支持 HID 服务（通过 UUID 标识）。

  2. 配置协议栈：指定使用的协议（L2CAP、HIDP）及对应的 PSM（协议服务复用器）。

  3. 填充设备元数据：包括设备名称、描述、提供商等信息。

  4. 设置 HID 特定属性：如设备子类、报告描述符、语言支持、电源管理等。

    1. 定义设备的功能（如按键、坐标轴）、报告格式和数据含义，是 HID 设备的核心配置。

    2. 必须符合 HID 描述符规范，否则主机无法正确解析数据。

  5. 验证与错误处理：确保记录格式正确，处理内存分配失败等异常情况。

  6. SDP 属性 ID

属性 ID描述
ATTR_ID_SERVICE_NAME服务名称
ATTR_ID_HID_DEVICE_SUBCLASSHID 设备子类
ATTR_ID_HID_DESCRIPTOR_LIST报告描述符列表
UUID_SERVCLASS_HUMAN_INTERFACEHID 服务 UUID

   7. PSM 值

  • 控制通道：BT_PSM_HIDC（0x1124），用于传输控制命令。

  • 中断通道：BT_PSM_HIDI（0x1125），用于传输实时数据（如按键、鼠标移动）

意义与最佳实践

  • 设备发现的基石：正确的 SDP 记录是蓝牙设备扫描和连接的前提，缺失或错误的 UUID 或协议配置会导致设备无法被识别。

  • 兼容性关键：报告描述符必须严格遵循 HID 规范，否则主机（如手机、电脑）无法解析设备功能，导致连接后无法正常使用。

  • 性能优化：通过分离控制通道和中断通道，确保实时数据（如鼠标移动）通过独立通道传输，减少延迟，提升用户体验。

btif_hd_free_buf()

packages/modules/Bluetooth/system/btif/src/btif_hd.cc
static void btif_hd_free_buf() {if (app_info.descriptor.dsc_list) osi_free(app_info.descriptor.dsc_list);if (app_info.p_description) osi_free(app_info.p_description);if (app_info.p_name) osi_free(app_info.p_name);if (app_info.p_provider) osi_free(app_info.p_provider);app_info.descriptor.dsc_list = NULL;app_info.p_description = NULL;app_info.p_name = NULL;app_info.p_provider = NULL;
}

释放 HID 应用注册过程中分配的动态内存，避免内存泄漏。主要用于清理 app_info 结构体中指向字符串和描述符数据的指针所占用的内存，确保在应用注销或资源释放时正确回收内存资源。

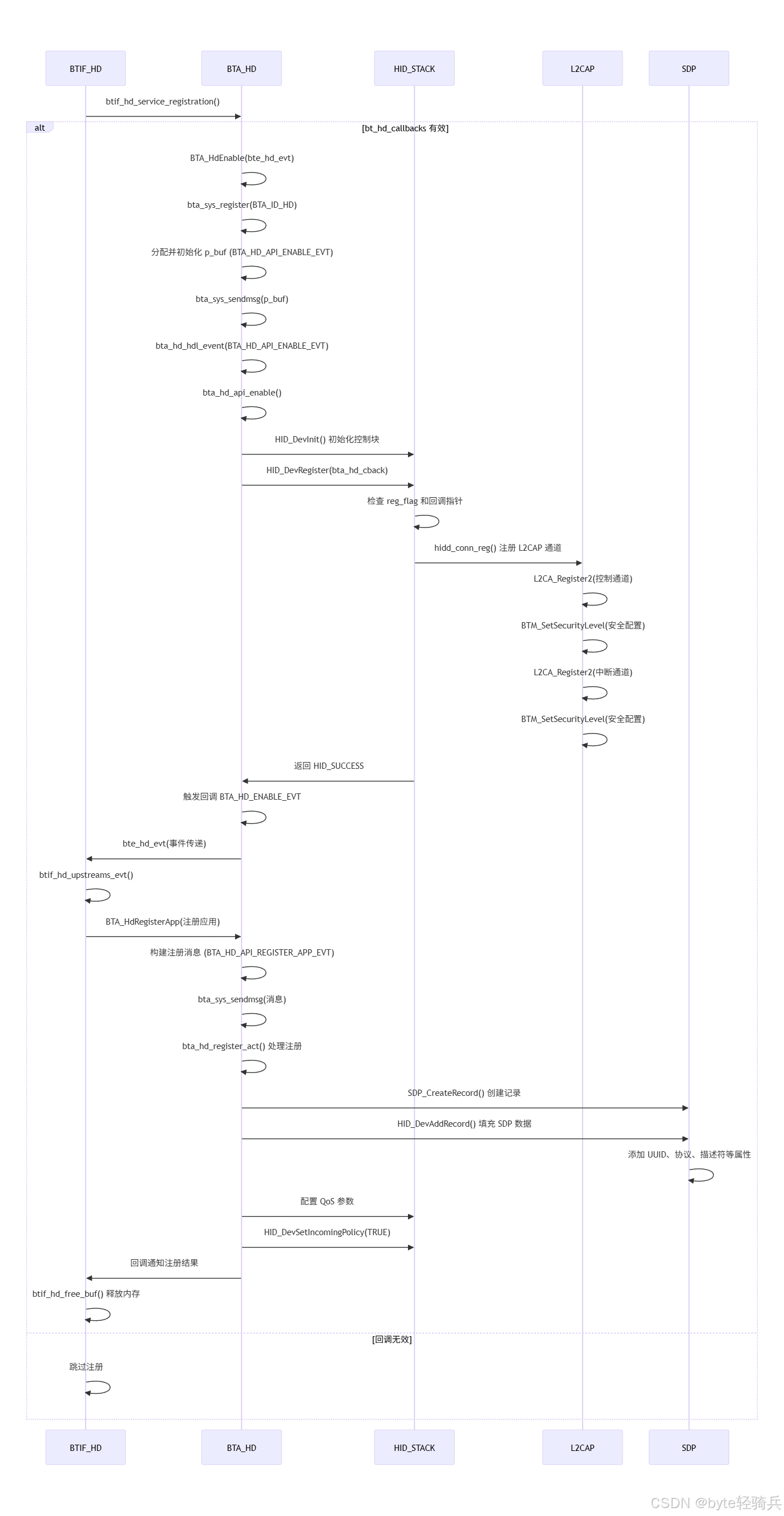

三、时序图

四、总结

HID 设备服务注册是蓝牙协议栈中设备发现与连接的基础，涉及多层协议交互与状态管理：

  • 初始化阶段：通过 L2CAP 通道注册和安全配置，建立数据传输链路。

  • 发现阶段：通过 SDP 记录的精确构建，使设备可被主机扫描和识别，其中报告描述符的合规性是兼容性的关键。

  • 资源管理：动态内存的分配与释放、状态标志的维护（如in_use、sdp_handle）确保服务的可靠性与稳定性。

蓝牙 HID 设备服务的注册与启用流程涉及多个关键环节，包括服务注册、SDP 记录创建、L2CAP 通道配置以及 HID 描述符处理等。通过对 Bluedroid 协议栈中相关代码的详细分析，揭示了这些环节之间的内在联系和协作机制。对于蓝牙协议栈开发者而言，深入理解这些流程有助于优化 HID 设备的实现，提升设备的兼容性和稳定性。同时，对于嵌入式系统工程师以及对 HID 协议实现感兴趣的读者而言，本文也提供了宝贵的技术参考。
