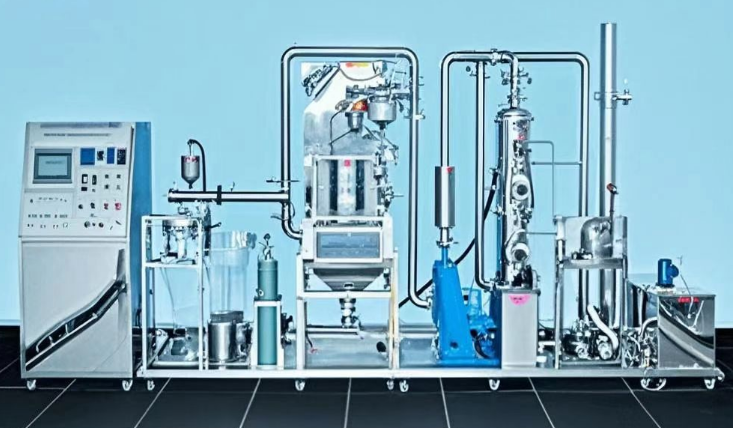

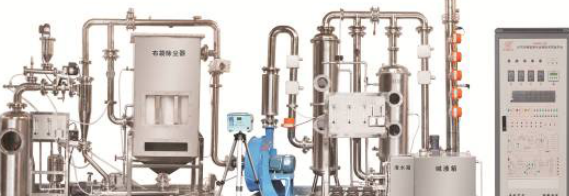

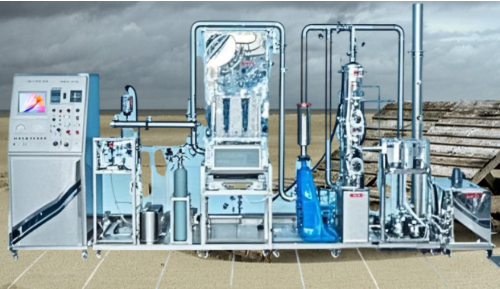

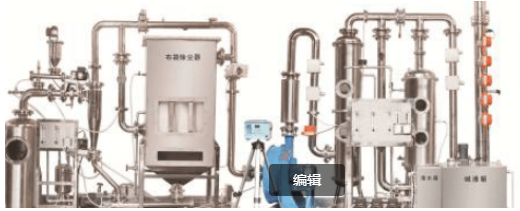

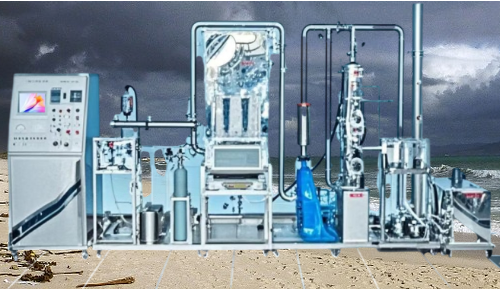

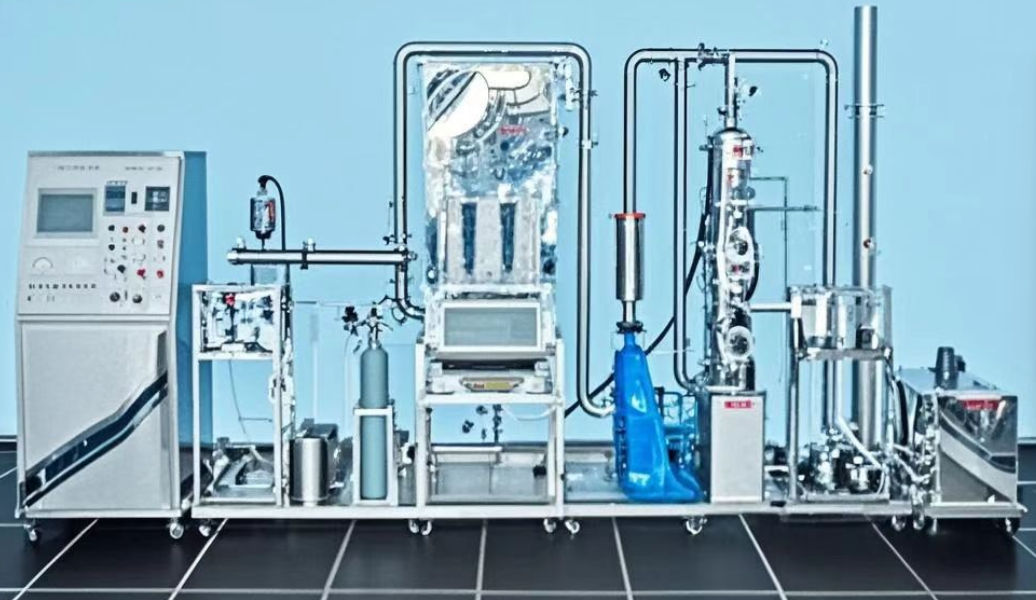

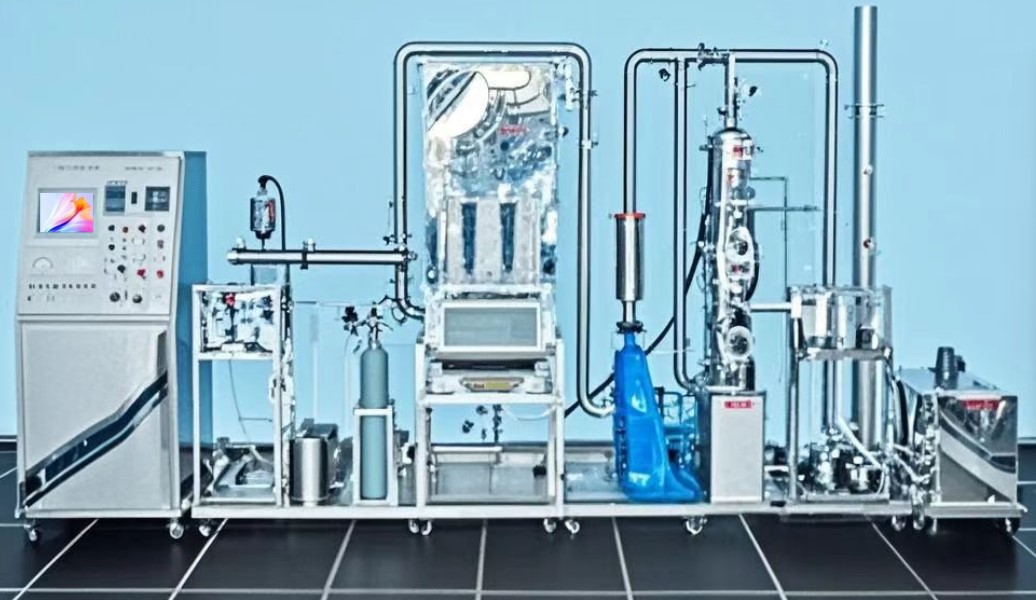

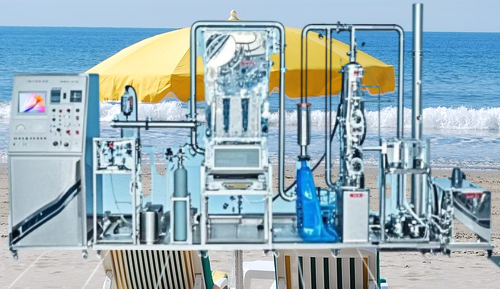

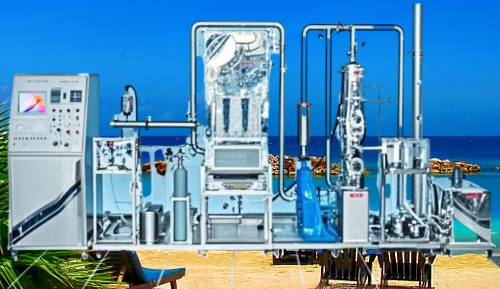

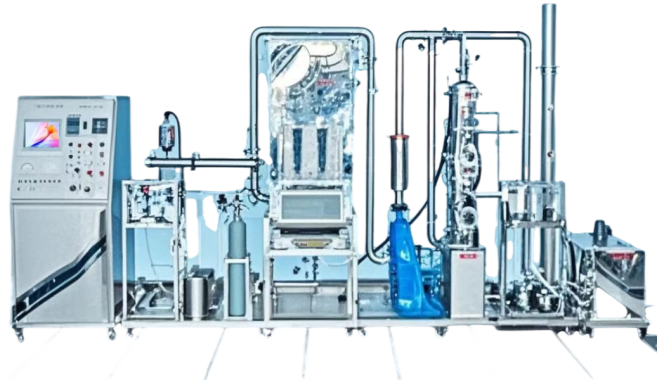

JGA811Ⅱ大气污染治理实训平台实验装置
JGA811Ⅱ大气污染治理实训平台实验装置
一.实验目的
本设备由袋式除尘、湿法脱硫两种大气处理工艺组合而成。实验过程中，可进行已下实训内容：
1.处理设备的安装与调整：袋式除尘器的安装与测试、湿法脱硫塔（喷淋塔）的安装与测试。
2.设备的工艺连接：袋式除尘器的除尘工艺的连接、脱硫塔脱硫工艺的连接。
3.电气、仪表参数设定
4.设备启停方式的选择与操作
二.技术指标
1.整套装置动力为负压式，处理气量约400~600m3/h。
2.装置外形尺寸：4500mm×800mm×2100mm。
3.线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸5050mm。
4.实验管路、弯头、快速连接件：采用304不锈钢材质，Φ89mm。
5.SO2气体通气管路：304不锈钢减压器1只、Φ8mm的304不锈钢卡套和管路。
6.台面采用304不锈钢板，框架实验台采用3838mm不锈钢方管、脚轮均为万向带禁锢。
7.工作电源：AC380V±10%、50Hz，单相三线制，功率5KW，安全保护：具有接地保护、漏电保护、过流保护。

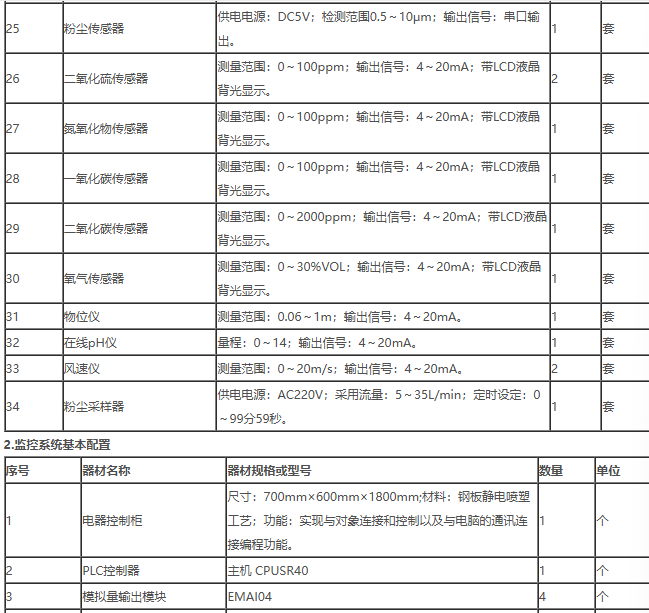

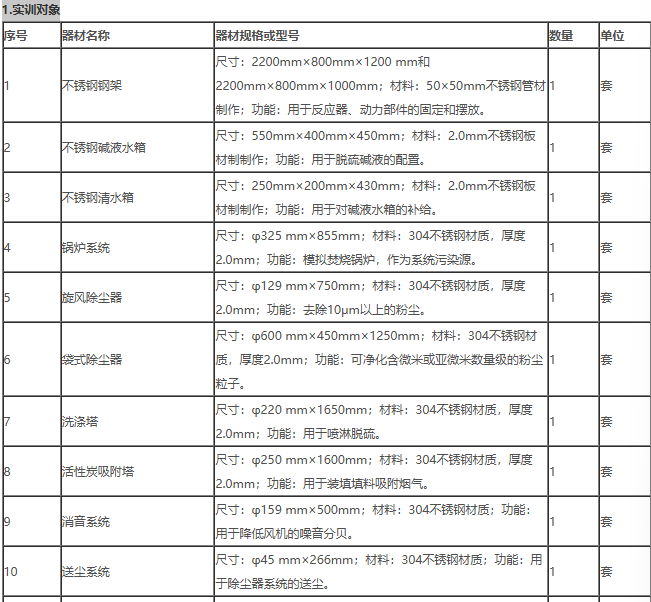

三.主要配置及参数
1.在线粉尘浓度检测系统（进口传感器）2套：4-20MA输出、测量范围0-1000PPM,分辨率1PPM。
2.在线SO2气体浓度检测装置2套：安装于实验管道内；检测原理：电化学；显示方式：就地数码管显示；量程0~2000PPM；检测精度：≤±3%；输出信号：RS485；工作压力：100Kpa ±10%；尺寸：16514575mm。
3.在线风压、风量、风速检测系统1套：测量精度±1%，①L型皮托管1套：304不锈钢材质，系数0.999~0.998；②压力传感器2套：远传显示，输出4-20MA。
4.在线温度、湿度检测系统1套：测量实验管道内温湿度，远传显示，温度量程0125℃，湿度量程0100RH%，输出4~20MA。
5.在线pH仪：量程0~14、输出信号：RS485。
6.显示器：10英寸彩色触摸式液晶显示屏、PLC：实时记录历史数据和实时曲线、数据处理软件。微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。
7.袋式除尘器1套：304镜面不锈钢材质、厚度1.5mm。
8.滤袋6个：φ100mm*600mm、天然纤维棉。
9.振打电机1套：供电电源：AC380V；功率70W；激振力400N；振次：3000r/min。

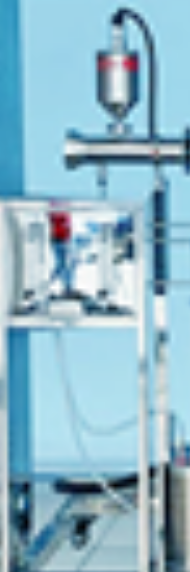

10.粉尘自动加料装置1套：卧式加料、304不锈钢材质。卸除灰尘装置1套：304不锈钢材质。气尘混合器1套：采用叶片式混合器。
11.调速电机：精研90YT40GV22+90GF10H。
12.人工监测进出口3组、测压点3组、透明测压软管1批。
13.手持式温度计1只、手持式微管压差计1只。

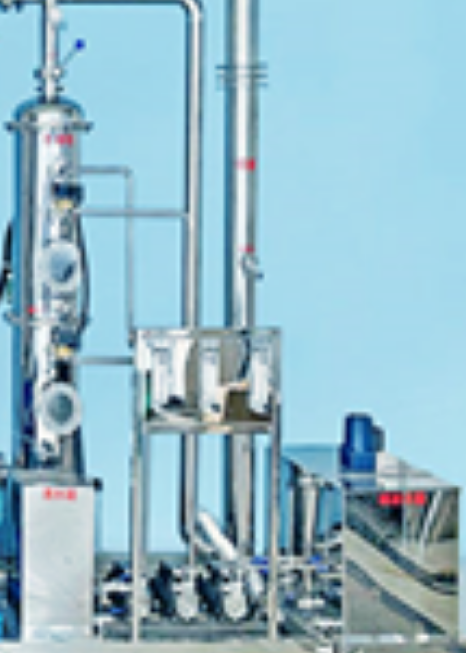

14.填料吸收塔1套：304镜面不锈钢材质、壁厚1.5mm。
15.瓷环填料1批：Φ5-8mm瓷环填料。进液管1根、折板除雾器1套。
16.耐酸耐碱水泵1台：AC220V、流量0~1.1 m3 /h、扬程20~30m、吸程6-8m。
17.液体流量计1只：0.4-4m³/h。
18.液体喷淋分配装置1套：喷头采用不锈钢材质、喷淋呈伞形、喷淋密度6~8m3/(m2•h)。
19.SO2气体与钢瓶1套（8L）、气体流量计1个。
20.贮液箱1只：304不锈钢材质，配液位计1个。
21.离心通风机1台：功率1.5Kw、风量：380-860m³/h、转速2900r/min。
22.变频器1套：AC380V 2.2KW、控制风机转矩调节风量大小。
23.电磁阀2个：AC220V DN15、德力西。

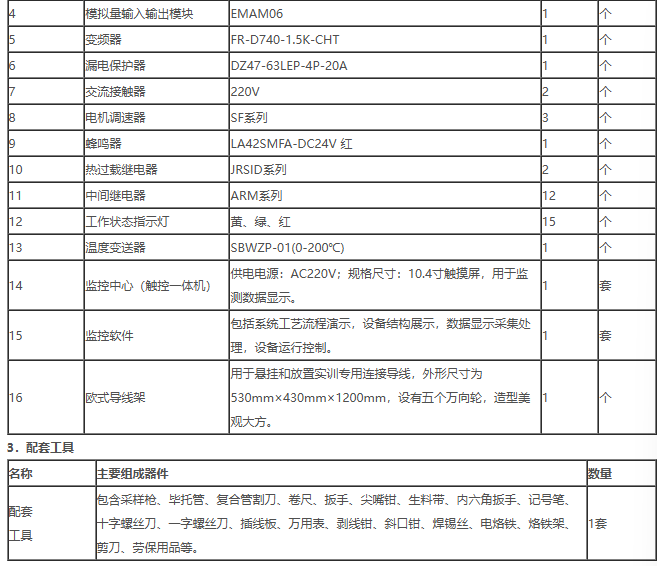

24.欧式导线架：用于悬挂和放置实训专用连接导线，外形尺寸为530mm X 430mm X 1200mm,设有五个万向轮.

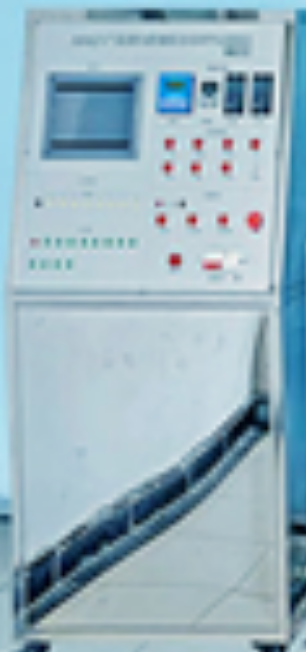

25.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；正泰/德力西电器：接触器、带灯自锁按钮开关、急停按钮开关、漏电保护器等组成。
