stm32学习详细笔记001
首先我们学习用的stm32这个是意法半导体产出的。
我们使用最新的STM32CubeIDE就可以实现芯片选择，外设配置，代码生成，代码编译，程序烧录，程序调试这样的全过程

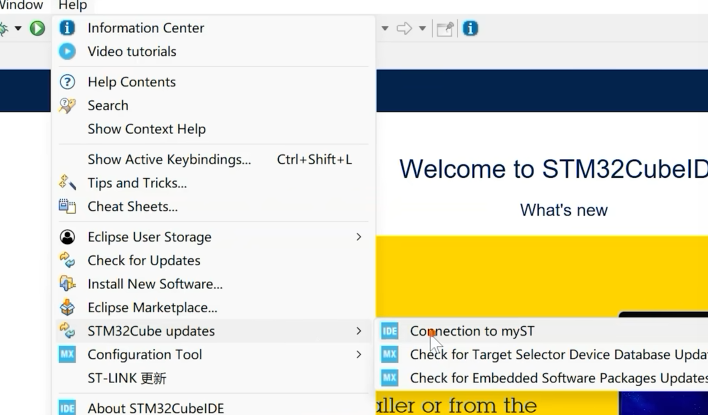

第一次使用要登录才能够下载对应芯片的固件安装包
我们本个选择的芯片是STM32F103C8T6，里面的ST是意法半导体，M32是32位寄存器，F1是主流，03是3系列，C是48引脚，8->64kb的flash存储，T是温度范围，6是引脚镀层种类

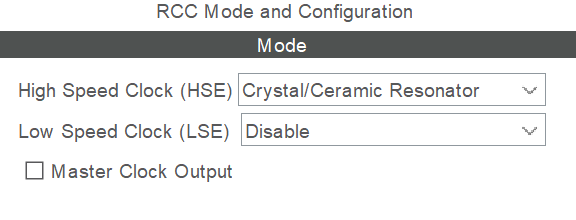

这里我们养成一个习惯，每次打开ide都在RCC（Reset and Clock Control复位和时钟控制）里面设置为Crystal/Ceramic Resonator（晶振，陶瓷振荡器）

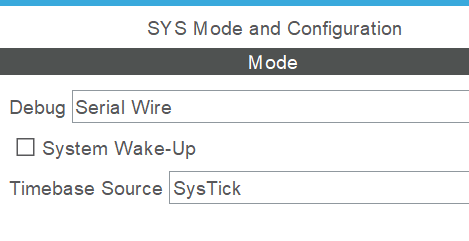

在SYS（system系统模块）里面设置Debug为串行线Serial Wire
-
STM32 芯片一般有两种调试接口：
-
JTAG（需要 4~5 根线，功能多，但是占用 IO 引脚多）
-
Serial Wire (SWD)（只需要 2 根线：SWDIO 和 SWCLK，更常用）
-
-
你这里选了 Serial Wire，就是告诉芯片用 SWD 接口进行调试和下载程序。
1，首先点亮小灯
什么是GPIO引脚：General Purpose Input Output 通用输入输出引脚
（这里的PA----PB都是GPIO引脚）

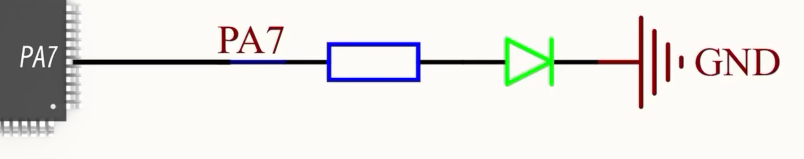

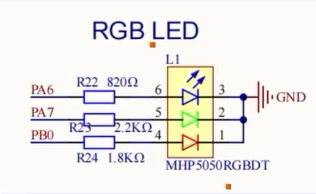

我们在原理图里面给三个小灯分别设置PA6，PA7，和PB0来控制（这里我们使用的是推挽输出）
（每个元件需要的电流不一样所以电阻不一样）

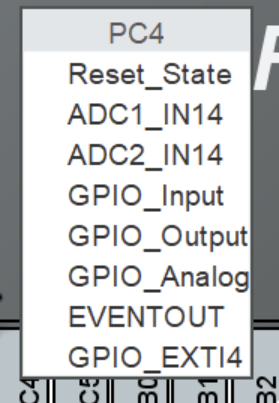

设置CubeIDE图形化里面的引脚为输出的时候
左键
（看下面这些的时候我们可以先把上面的图截屏放在一侧来看）
1. Reset_State
- 功能：
引脚处于复位状态，表示没有被配置为任何特定功能。 - 特点：
- 引脚处于默认状态（通常是高阻态）。
- 引脚不参与任何外设或功能。
- 如果没有配置引脚的用途，通常会保持这种状态。
2. ADC1_IN14
- 功能：
配置为 ADC（模数转换器）1的第14路输入通道，用于采集模拟信号并转换为数字信号。 - 特点：
- 适用于连接传感器或其他模拟设备。
- 模拟信号范围通常是 0V 到 VREF（参考电压）。
- 在 STM32 内部通过 ADC1 模块处理采集的信号。
3. ADC2_IN14
- 功能：
配置为 ADC（模数转换器）2的第14路输入通道，功能与 ADC1 类似，但使用的是 ADC2 模块。 - 特点：
- 可以实现多通道采集，或者通过多个 ADC 实现更高采样率。
- 同样用于处理模拟信号。
4. GPIO_Input
- 功能：
配置为 GPIO（通用输入输出）输入模式，用于接收外部数字信号。 - 特点：
- 可以读取外部设备的状态，比如按键、传感器等。
- 可以设置为带上拉或下拉电阻，避免悬空状态导致的信号不稳定。
5. GPIO_Output
- 功能：
配置为 GPIO 输出模式，用于输出数字信号，驱动外部设备。 - 特点：
- 可以控制外部设备，比如 LED、继电器等。
- 支持推挽输出和开漏输出两种方式。
6. GPIO_Analog
- 功能：
配置为 GPIO 模拟模式，允许引脚处理模拟信号。 - 特点：
- 适用于 ADC 或 DAC（数模转换器）等模拟功能。
- 在模拟模式下，通常引脚不会有数字逻辑特性。
7. EVENTOUT
- 功能：
配置为事件输出，用于将事件信号输出到引脚。 - 特点：
- 常用于低功耗模式下的事件唤醒。
- 一般和 EXTI（外部中断）结合使用。
8. GPIO_EXTI4
- 功能：
配置为 EXTI（外部中断）4通道，用于处理外部中断信号。 - 特点：
- 可用于捕获外部事件，比如按键触发、中断信号等。
- 支持上升沿、下降沿或双沿触发。
右键
1. Enter User Label（输入用户标签）
-
功能：
允许用户为当前引脚设置一个自定义标签，用于标识引脚的用途或功能。 -
特点：
-
设置的标签可以帮助开发者快速识别引脚用途，比如将标签命名为 “LED” 或 “Button”。
-
标签仅用于代码生成中的备注或提示，对实际硬件配置没有直接影响。
-
在生成代码后，标签会在代码中体现，比如
#define LED_Pin GPIO_PIN_7等。
-
2. Signal Unpinning（取消引脚分配）
-
功能：
将当前引脚从某个功能模块中解除绑定。 -
特点：
-
如果引脚已经被配置为某个功能（如 GPIO、ADC、UART 等），选择此选项可以解除该功能分配。
-
解除绑定后，引脚会重新变为未配置状态（通常是复位状态）。
-
适用于需要重新配置引脚或者取消不需要的功能分配。
-
3. Pin Stacking（引脚堆叠）
-
功能：
允许多个信号或功能共享同一个引脚。
