如何用USRP捕获手机信号波形（下）协议分析

目录：

如何用USRP捕获手机信号波形（上）系统及知识准备

如何用USRP捕获手机信号波形（中）手机/基站通信

如何用USRP捕获手机信号波形（下）协议分析

一、信令尝试

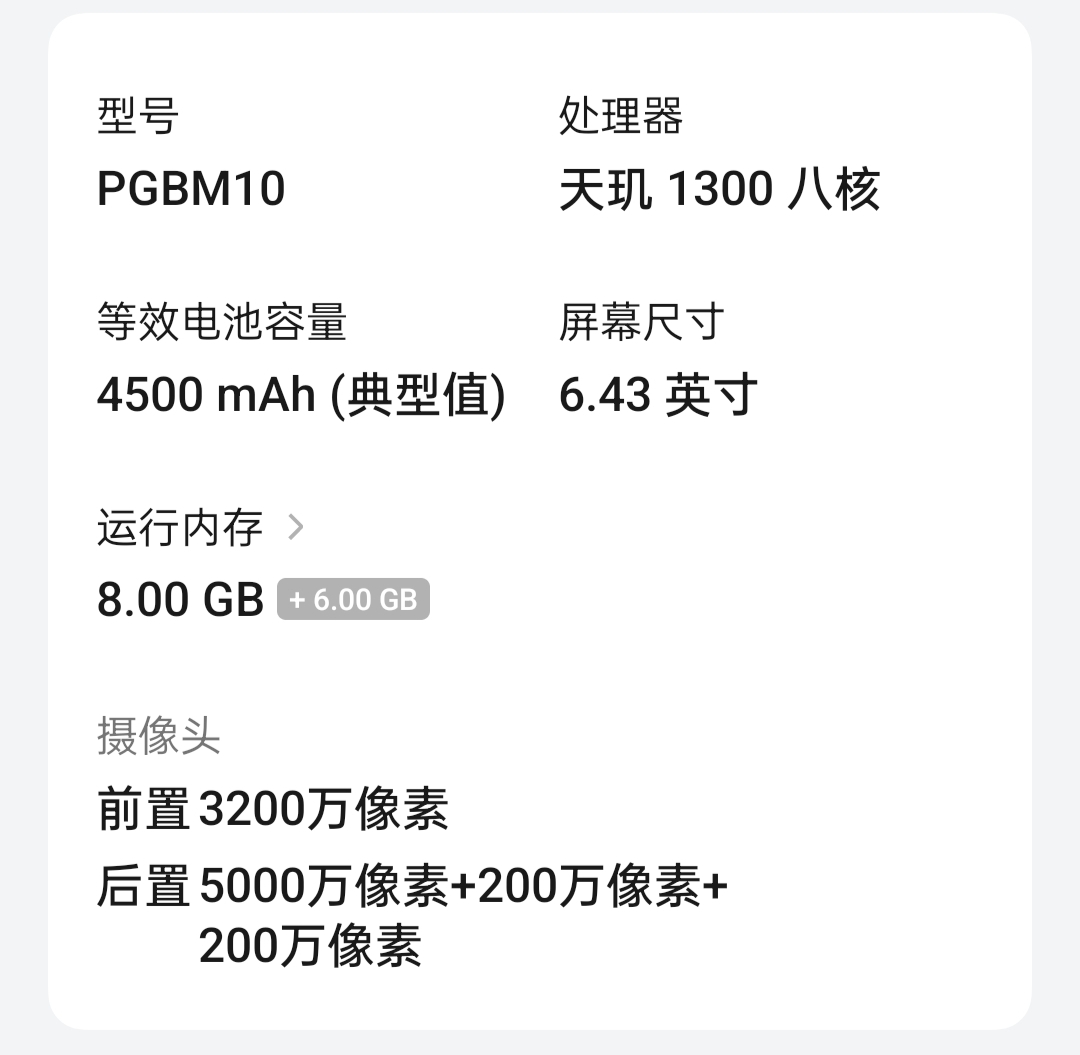

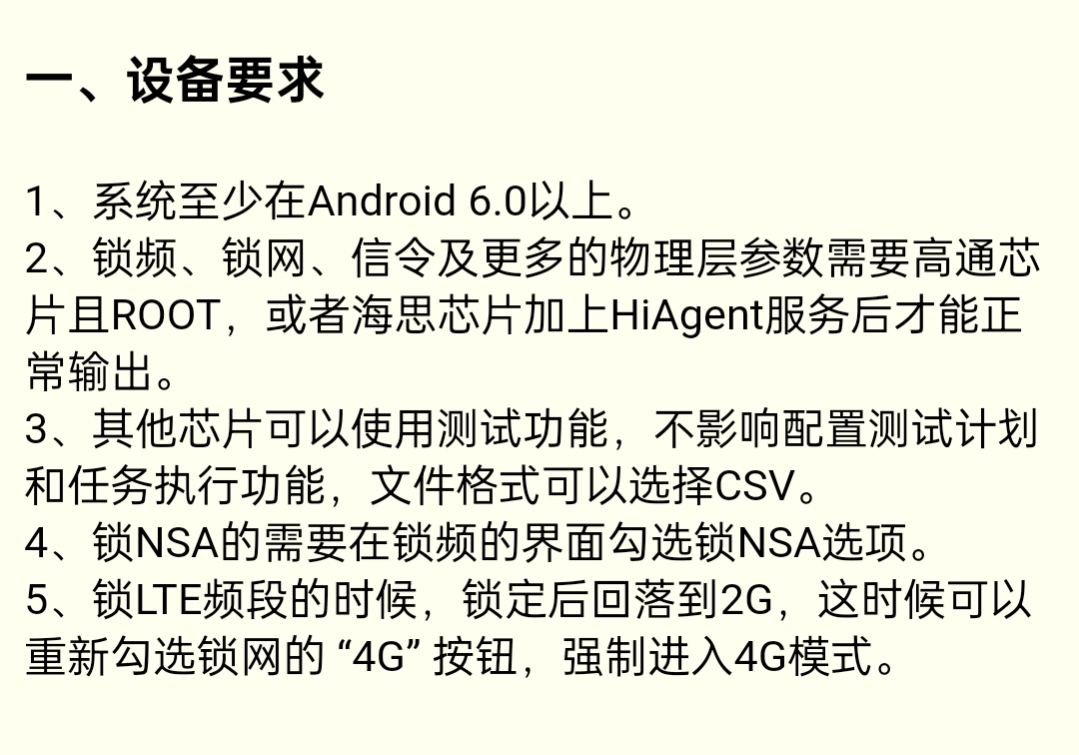

本来下了Cellular-Pro想看看信令是不是和信号收发情况对应的，但自己的手机不满足设备要求：

实在可惜，不过后面可以去观察电脑的信令和信号情况。

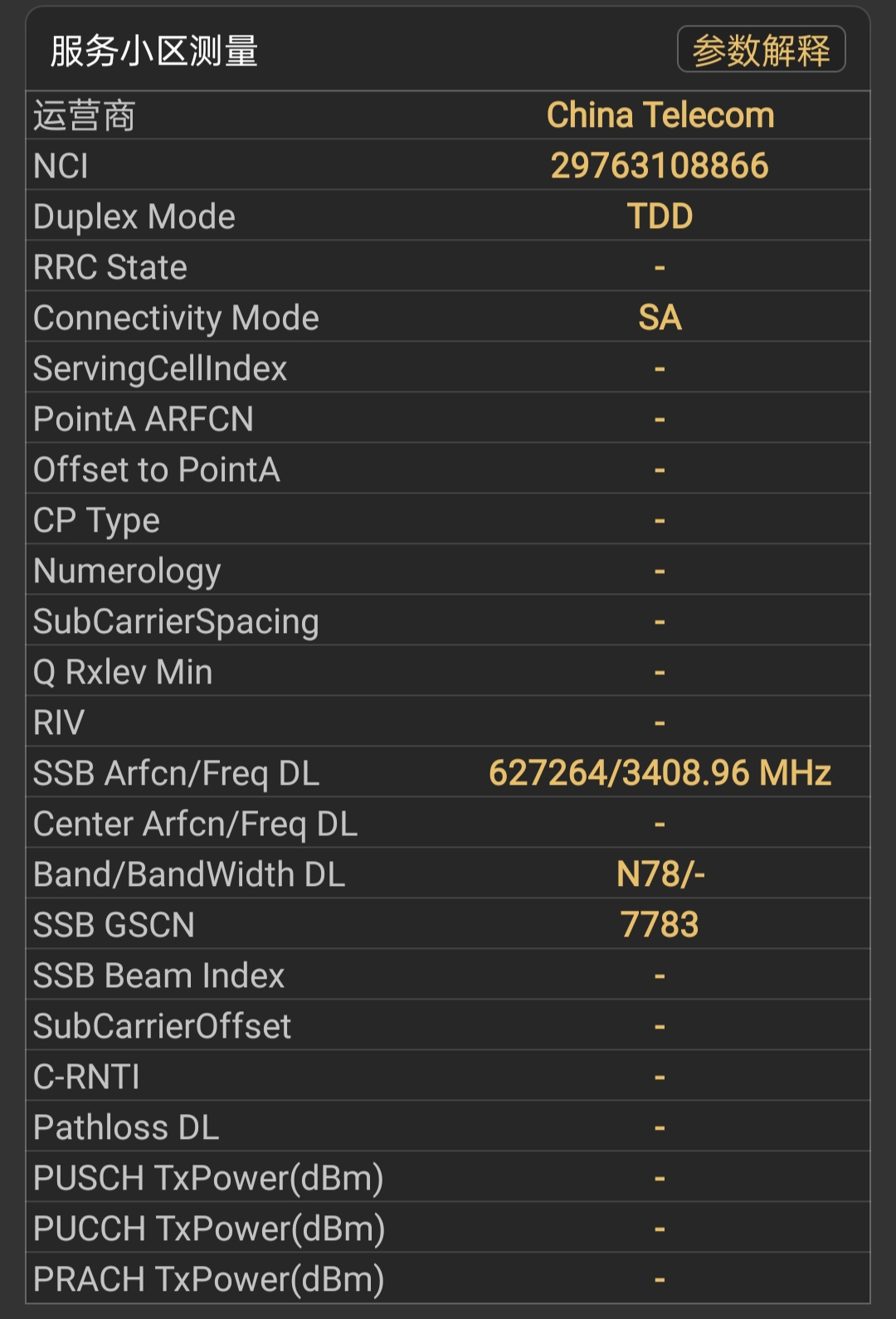

在Cellular Pro上发现几个Cellualar-Z没显示的内容：

Connectivity Mode为SA表示Standalone 独立组网，完全基于5G核心网，不依赖于4G核心网。

SSB GSCN表示SSB（Synchronization Signal Block）的GSCN（Global Synchronization Channel Number），每个小区一个GSCN号。

二、调制方式

n78频段。这个频段主要采用DFT-s-OFDM和CP-OFDM两种调制，前者用于上行链路（手机发信号），后者用于下行（基站发信号）

结合 5G NR 标准及实际网络部署，3408.96MHz频点上的子载波间隔（Subcarrier Spacing, SCS）通常是 30 kHz 或 60 kHz。
