无人机视觉模块技术解析

 一、运行方式

1. 环境感知

双目视觉测距：通过左右摄像头捕捉图像视差计算深度信息。

光流定位：下视摄像头捕捉地面纹理位移，结合高度传感器将像素位移转换为物理位移。

多光谱协同：可见光与红外摄像头互补。

2. 数据处理

VIO（视觉惯性里程计）：融合IMU的角速度/加速度与视觉数据，解算位姿（如零度智控ZTV10模块，精度±0.01m）。

SLAM（同步定位与建图）：实时构建环境三维地图。

3. 决策控制

PID控制：光流位移数据送入飞控串级PID，调整电机输出实现悬停或轨迹跟踪。

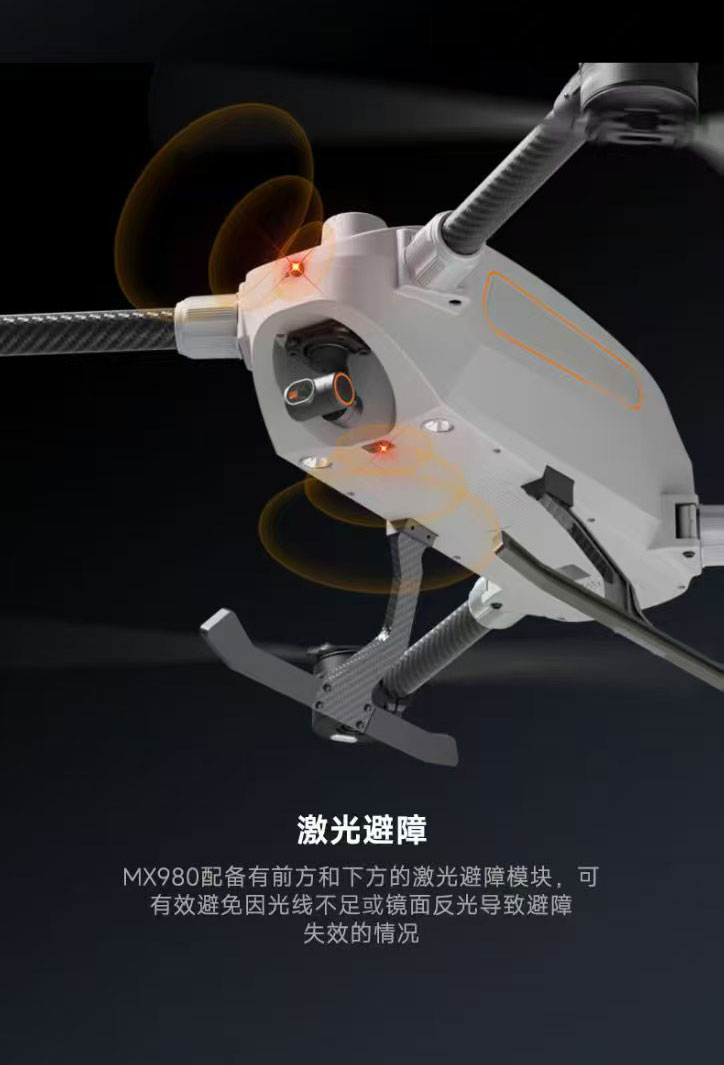

避障决策：根据障碍物距离触发分层响应。

二、技术要点

1. 多模态感知融合

可见光+红外：SiamFusion框架通过注意力机制动态加权双波段特征，提升夜间目标区分度。

ToF技术补充：MEMS超声波ToF（频率50–178 kHz）穿透玻璃/暗光环境，与视觉形成冗余（如安森美方案）。

2. 目标表征与关联优化

渐进式特征学习：PRL-Track框架分阶段提取局部特征（CNN）与全局上下文（ViT），应对目标形变。

轨迹预测：遮挡时通过LSTM历史轨迹预测目标位置，触发Faster R-CNN重检测模块。

3. 自适应处理机制

尺度变化池：动态调整跟踪框尺寸，适应无人机俯冲/爬升导致的尺度突变。

跨模态对齐：可见光与红外图像位置偏差超阈值时启动重定位。

4. 硬件加速与低功耗设计

嵌入式部署：树莓派+MobileNet SSD或STM32F4+OpenMV优化实时性。

风帘阻断技术：极飞“天目”系统用高压气流隔离粉尘农药，保障光学清洁。

三、技术难点

1. 复杂环境感知

小目标检测：100米高空目标仅占图像0.1%–1%，需特征金字塔网络（FPN）增强识别。

透明/高反射表面：玻璃、镜面导致红外ToF失效，依赖超声波ToF补盲。

动态遮挡：仓库/商场中人流移动频繁，需GIAOTracker图模型交叉注意力解决ID切换。

2. 实时计算与资源约束

算力瓶颈：DM8168等处理器需优化核间通信（SystemLink协议），分割检测（DSP）与规划（ARM）任务。

数据同步：多传感器（IMU+摄像头+ToF）时间戳对齐要求μs级精度，否则导致SLAM漂移。

3. 环境适应性

光照变化：强光下结构光失效，暗光下双目视觉噪点增多，需动态切换传感器主导权。

气象干扰：雨雾散射激光雷达信号，粉尘覆盖镜头（需硬件自清洁设计）。
