MSTP实验

一、实验拓扑

二、配置

二层交换机（其他交换机同理）

三层交换机（左）

交换机（右）

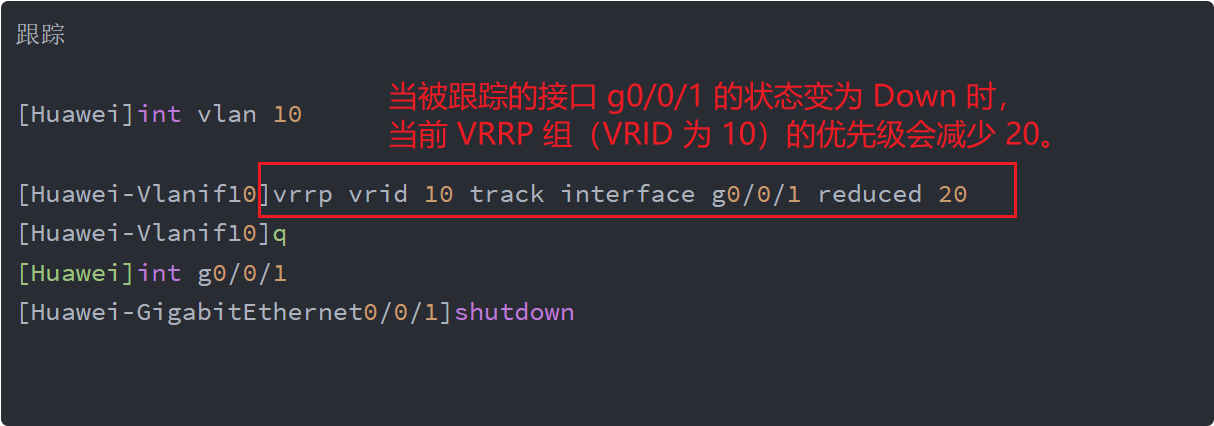

跟踪[Huawei]int vlan 10[Huawei-Vlanif10]vrrp vrid 10 track interface g0/0/1 reduced 20
[Huawei-Vlanif10]q
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]shutdown

三、结果

当多个交换机配置为同一 MST 域后，端口角色、状态随生成树实例（MSTI）拓扑计算动态变化，每个交换机端口角色都不一样了。

配置边缘端口后

配置BPDU保护，边缘端口接入了交换机后

配置根桥保护

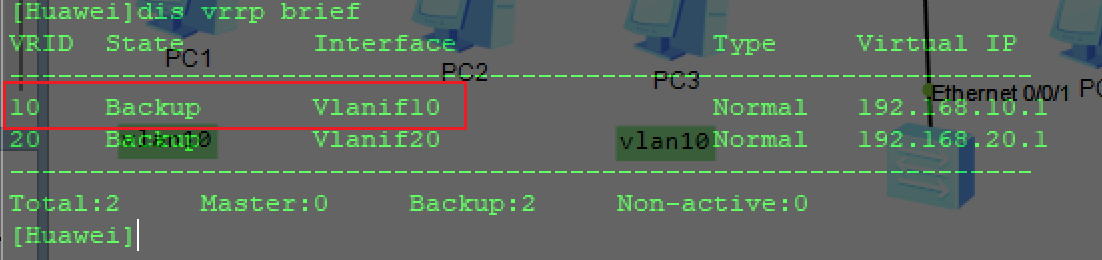

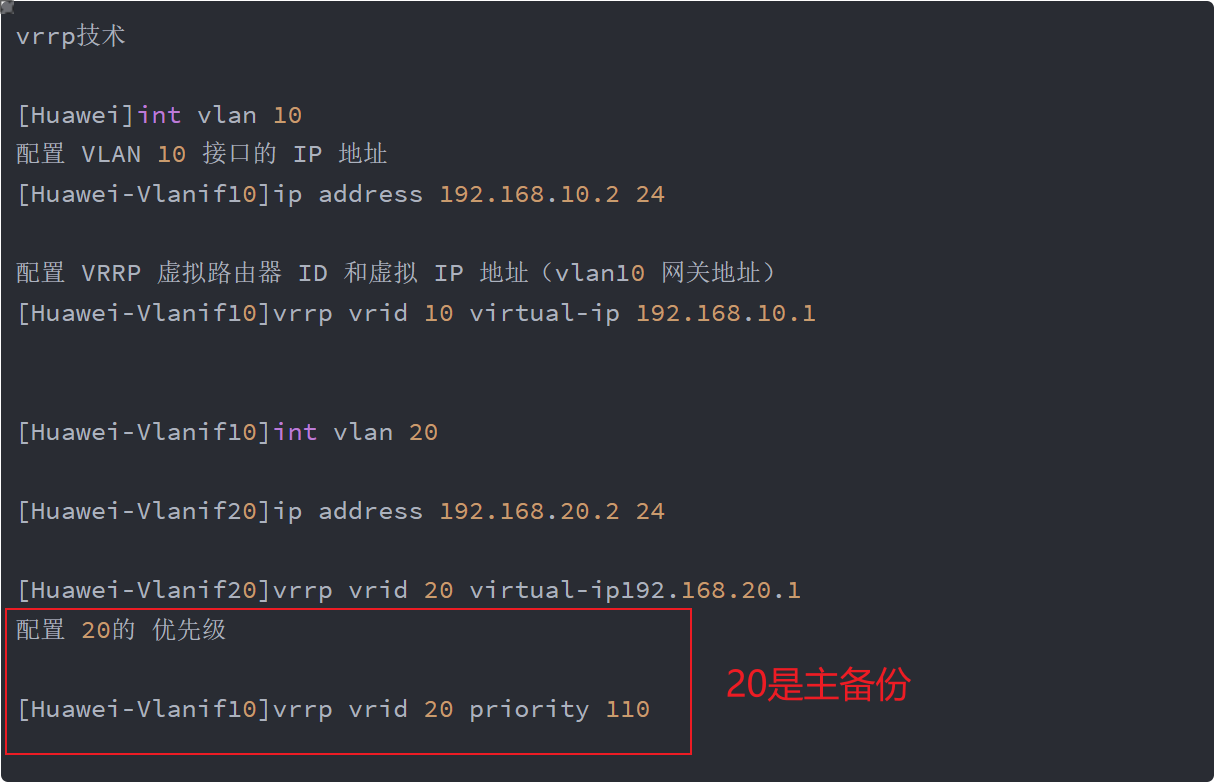

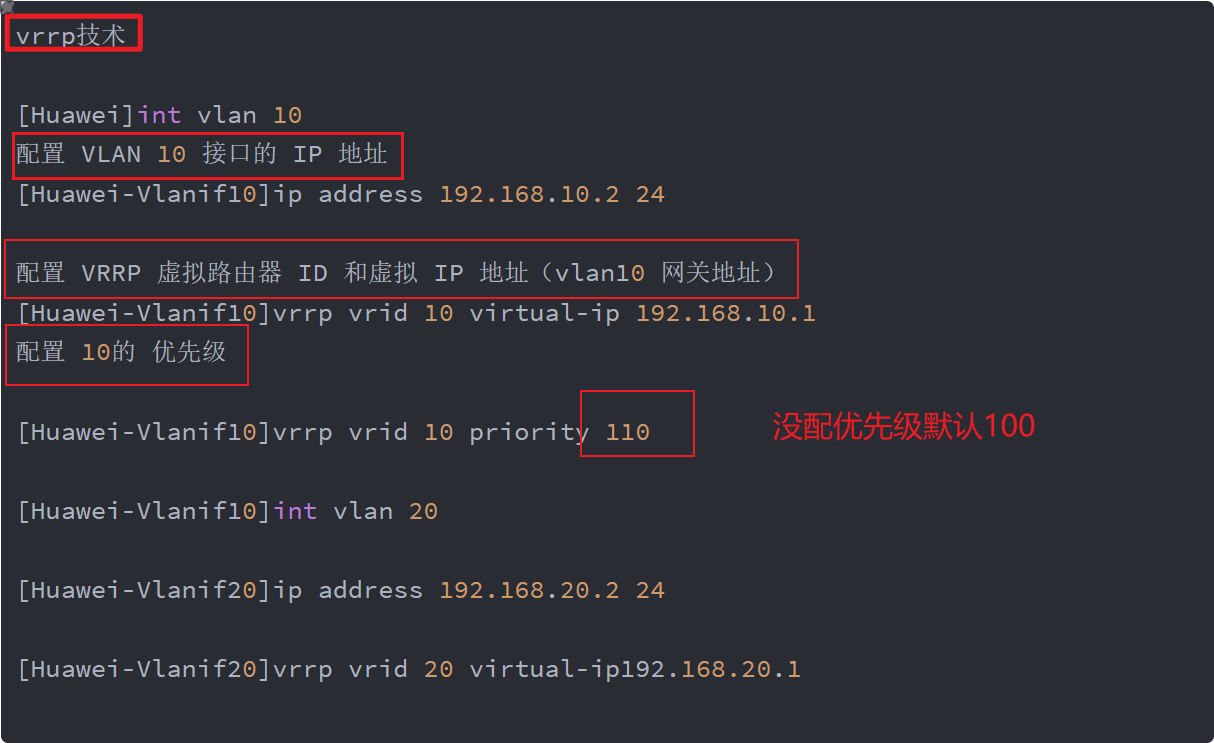

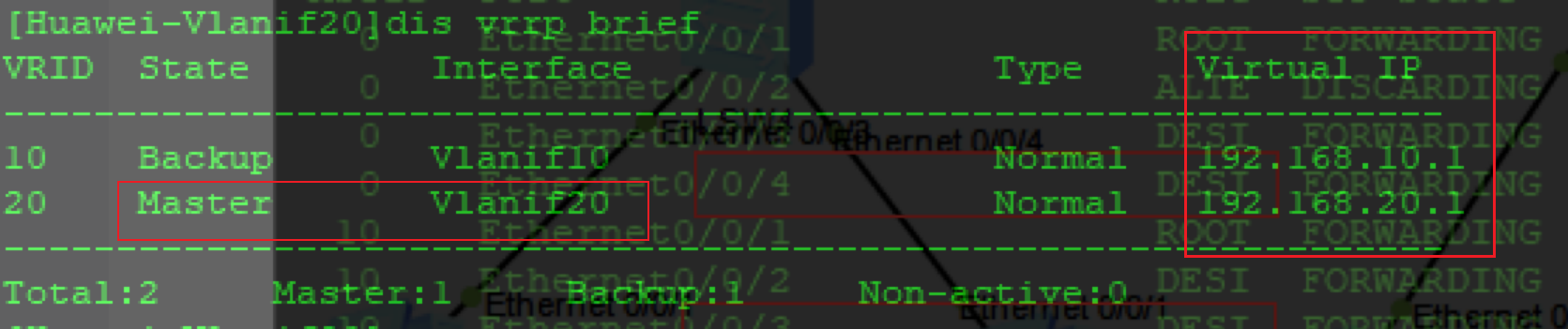

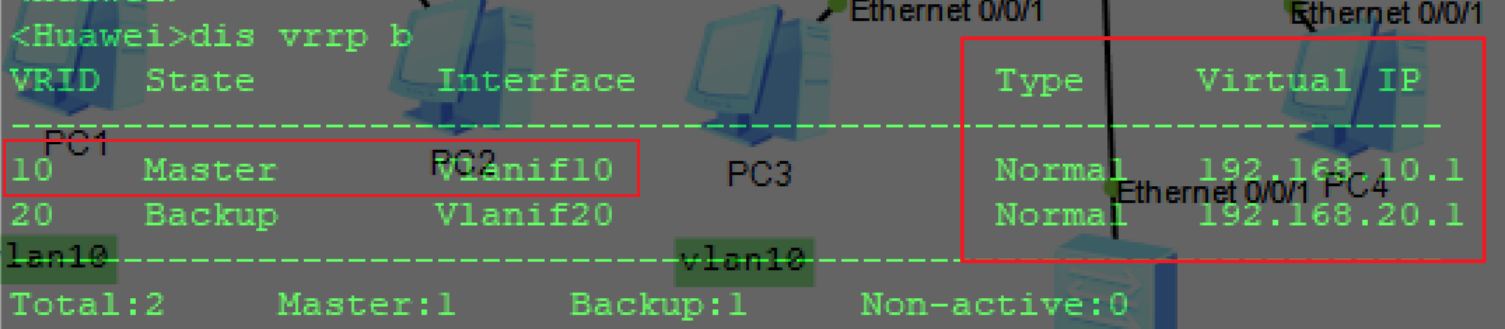

配置vrrp后

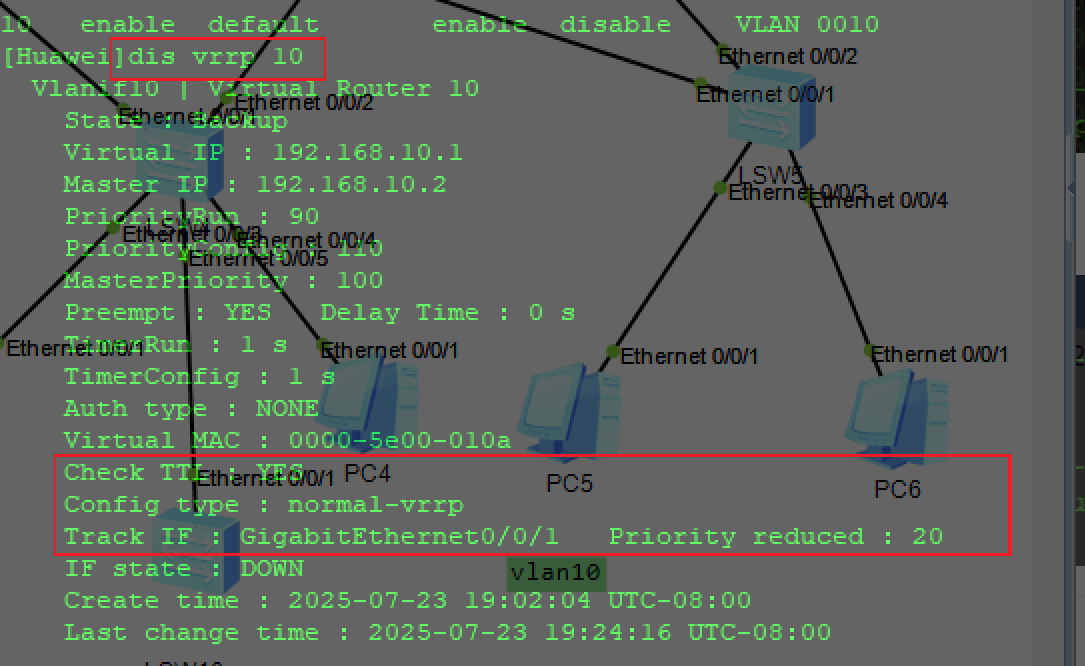

接口跟踪

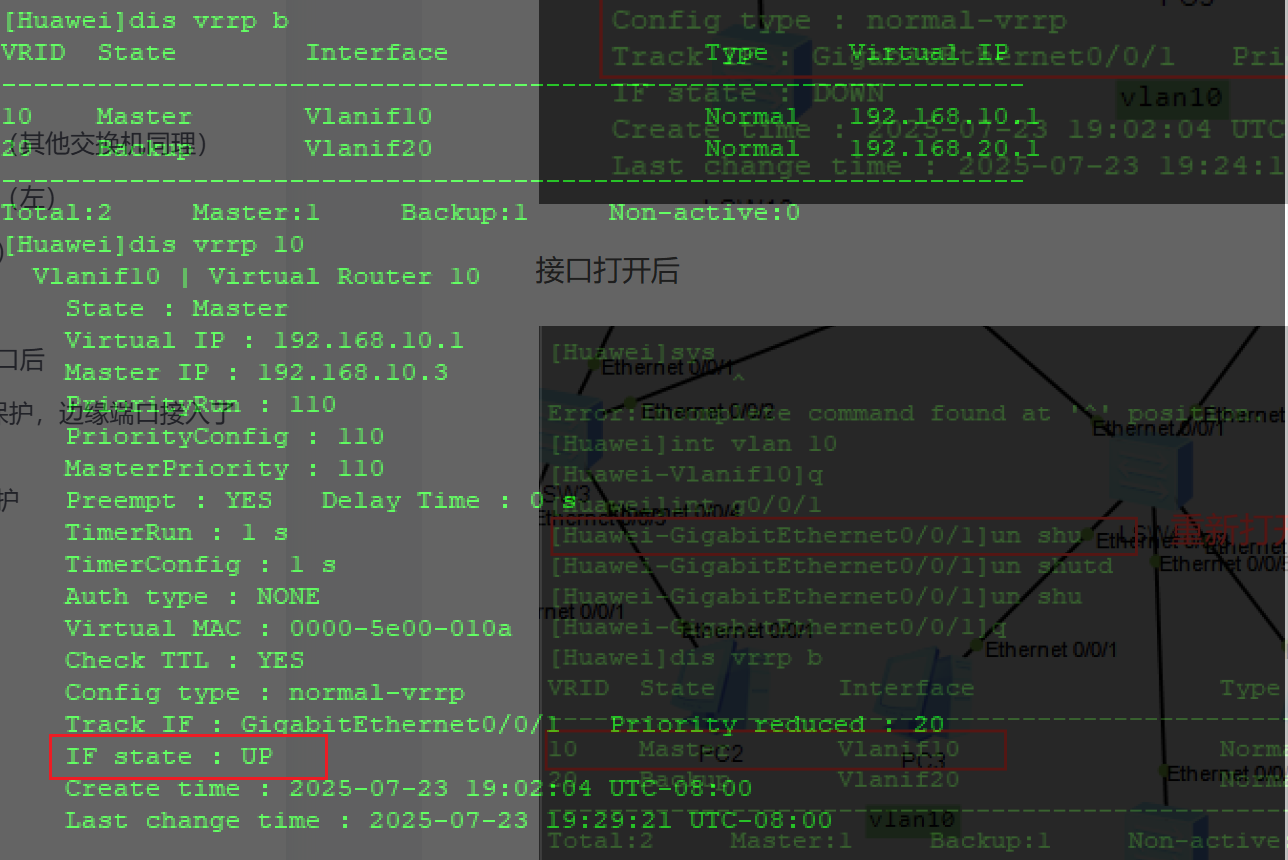

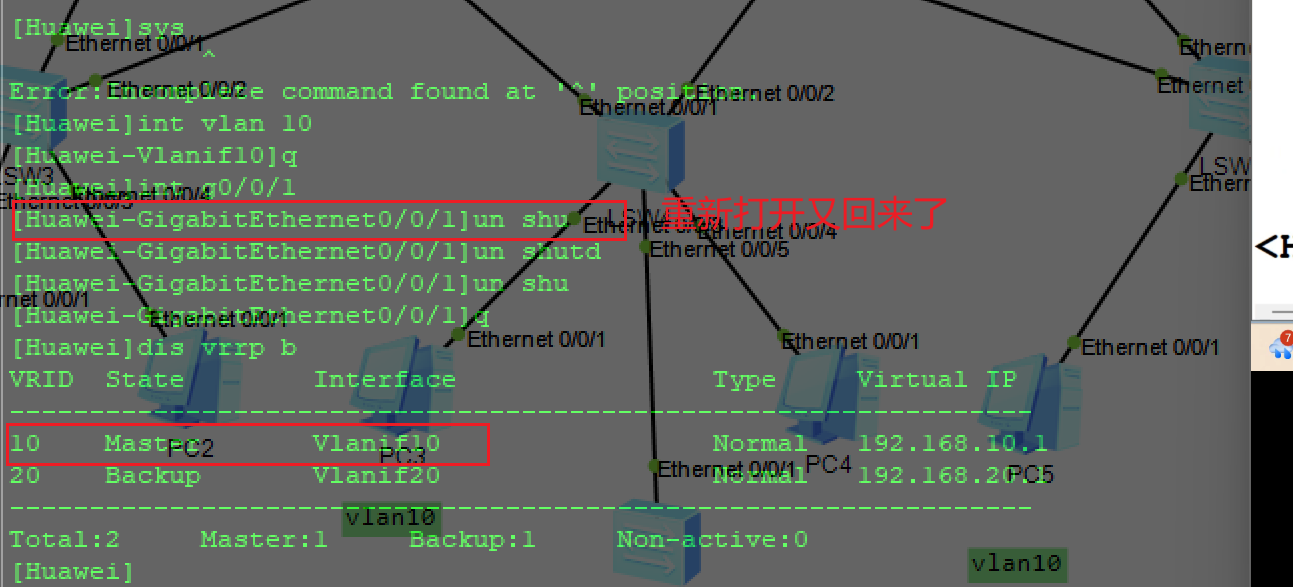

接口打开后

四、心得

1.要理解为什么两个三层交换机上一边vlan10优先级设置更高，一遍vlan20优先级更高，还有左边的实例0优先级高，这种最根本的目的就是让左边这个成为实例0、10的域根，而右边的是0、10的备份域根。

2.配置实例的优先级、BPDU保护是在系统试图下配置的

3.设置哪个端口是边缘端口、根桥保护、环路保护都要进入具体接口后具体配置。
