STM32F407VET6学习笔记6：定时器TIM2的配置使用

用CubeMx生成的基础HAL库工程，TIM2



目录

 时钟树：

定时器配置：

添加功能代码：

测试结果：

参考文章：

---

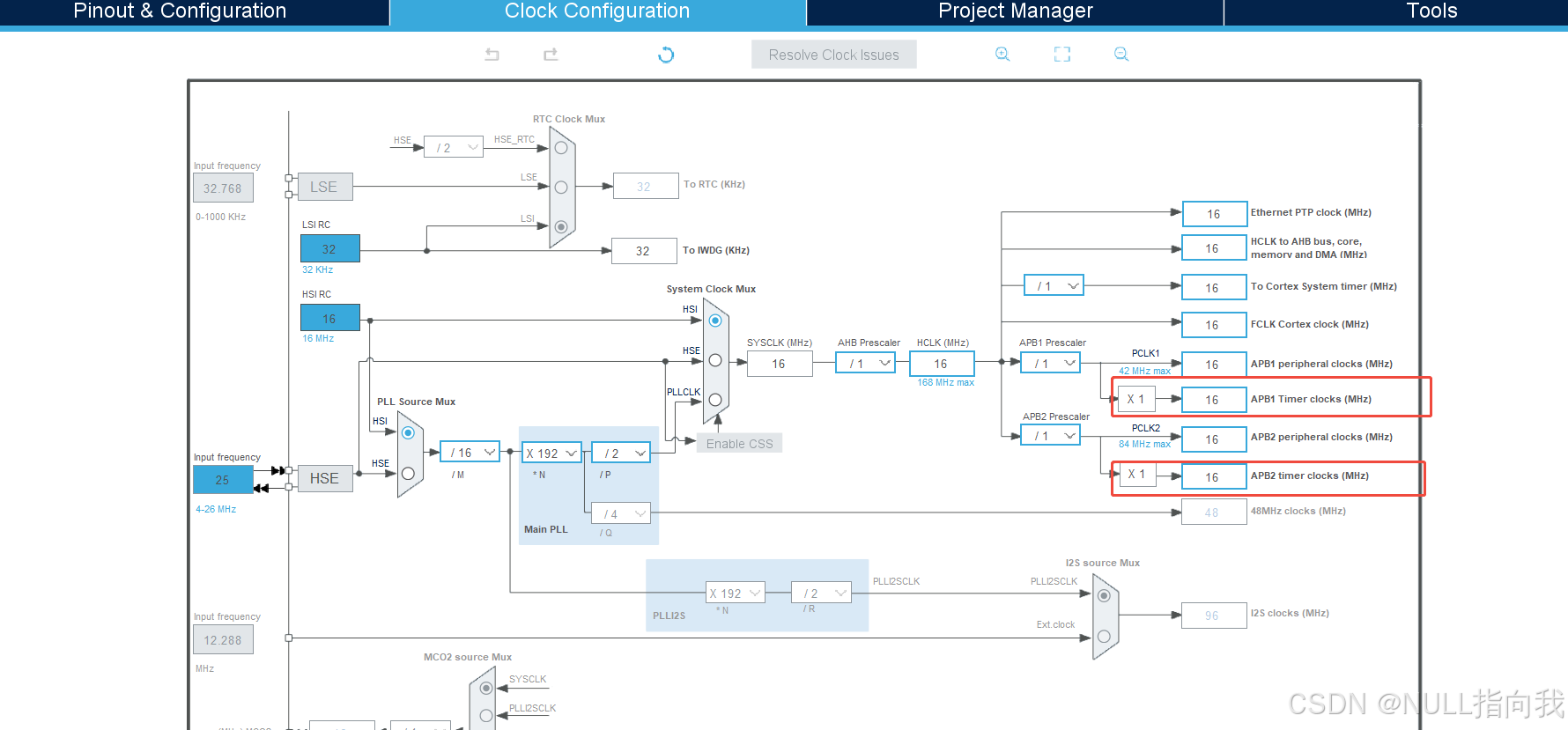

时钟树：

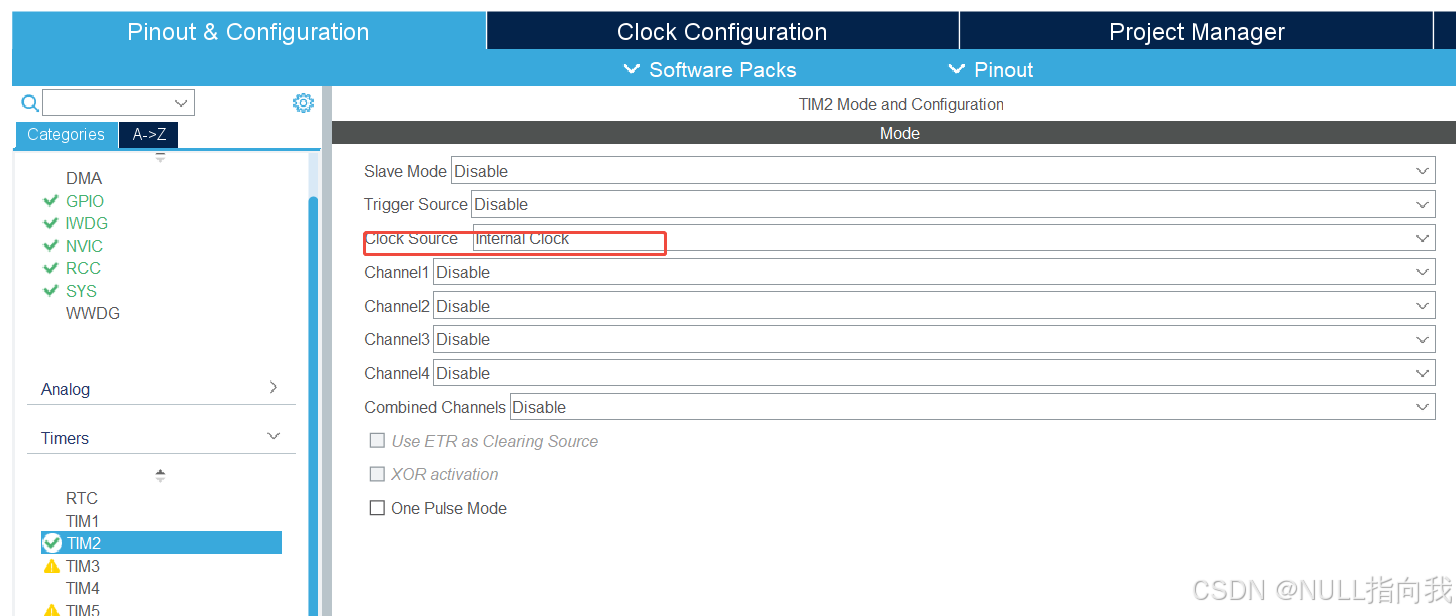

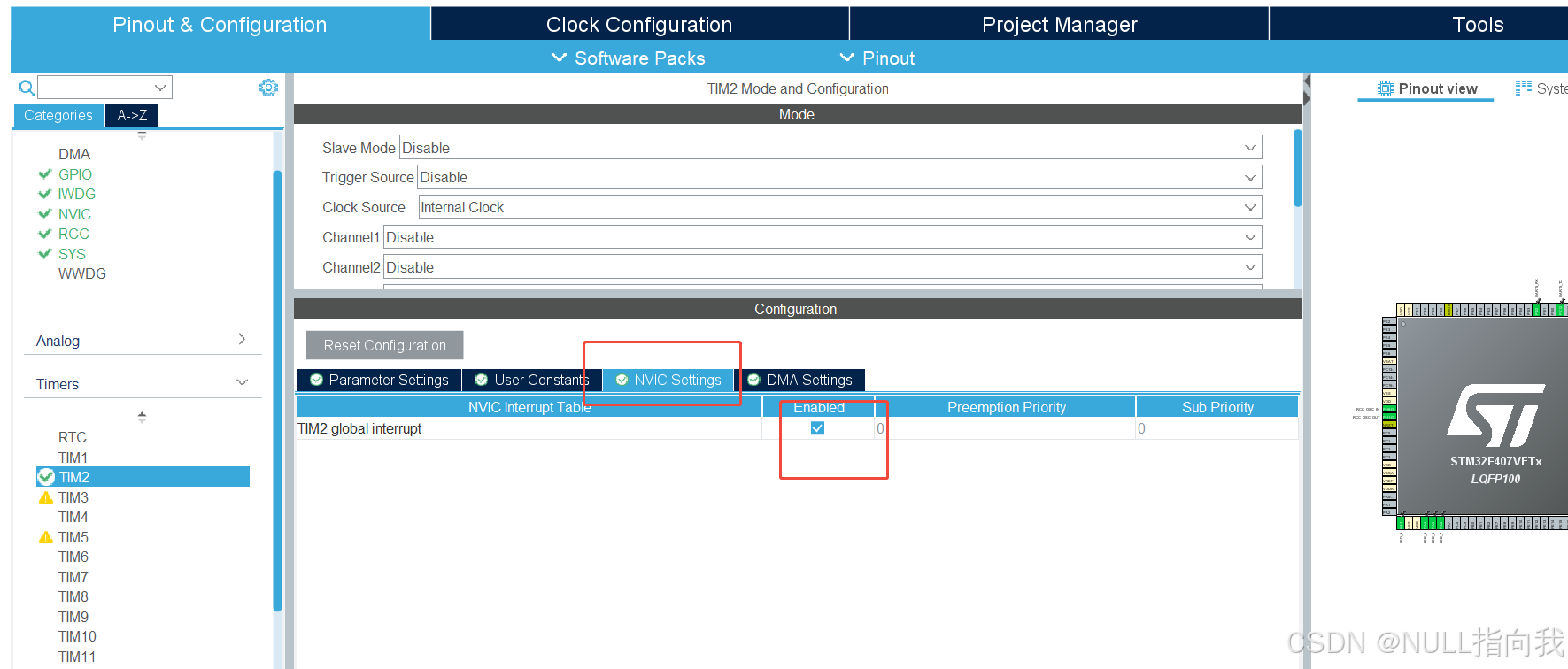

定时器配置：

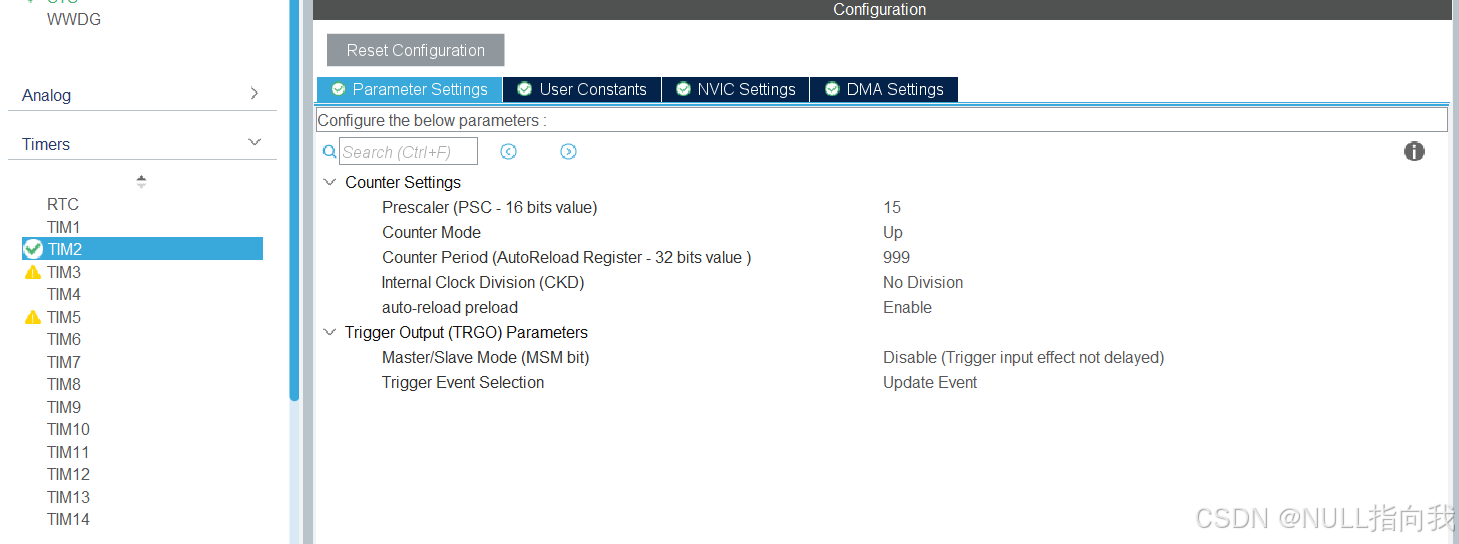

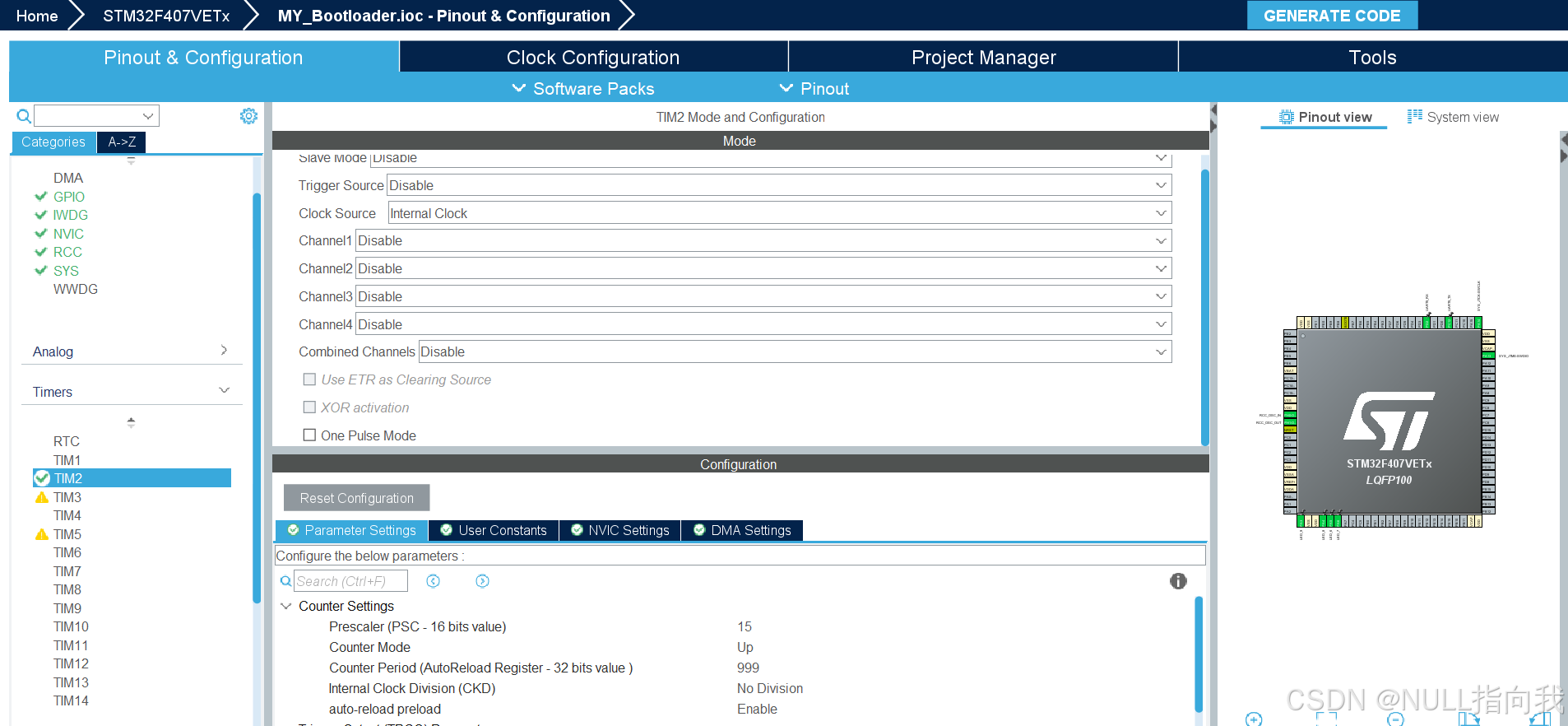

 我这里配置的是1ms定时器

频率(f)
时间(F)
预分频(Prescaler)
计数周期(Counter Period)
f = timer_clock  / (Prescaler+1) / (Counter_Period+1)  //timer在计算的时候会自动将值+1计算如下：
Prescaler = 16-1
Counter_Period = 1000-1
f = 16Mhz / (16-1+1) / (1000-1+1) = 1000hz
T = 1/1000 = 1ms

添加功能代码：

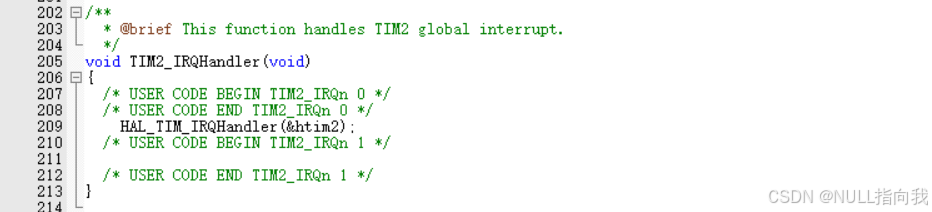

查看到#include"stm32f4xx_it.h"中刷新出了中断函数

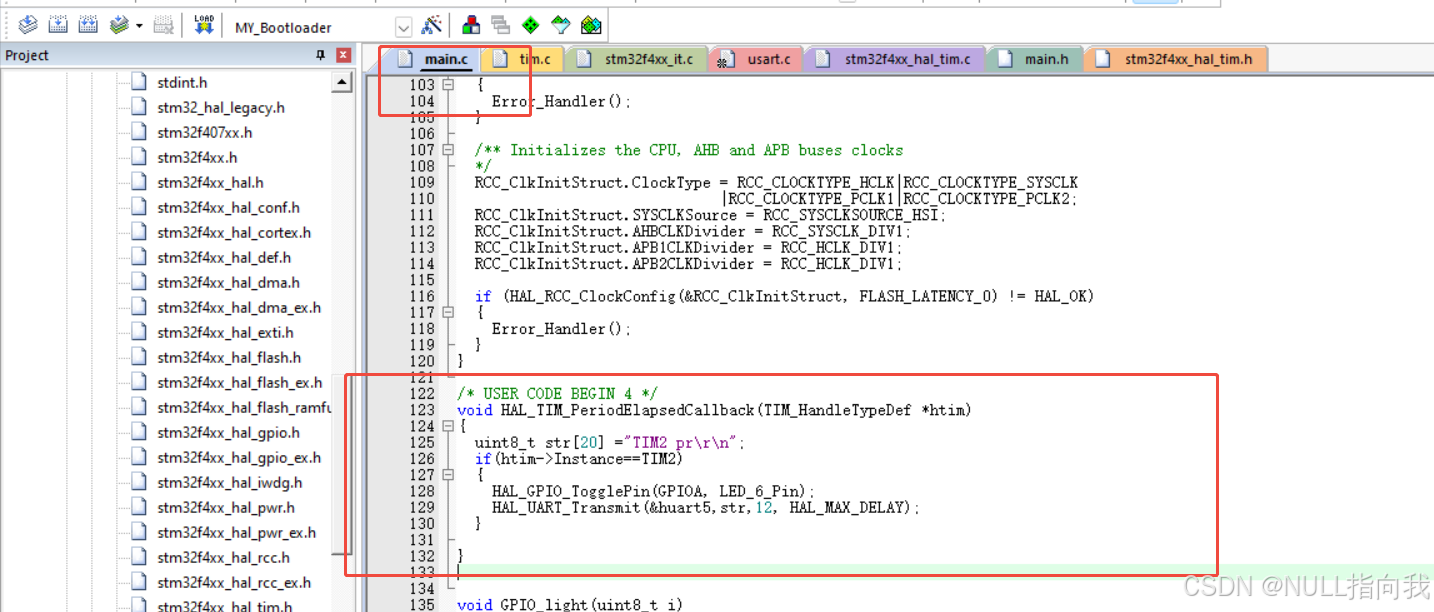

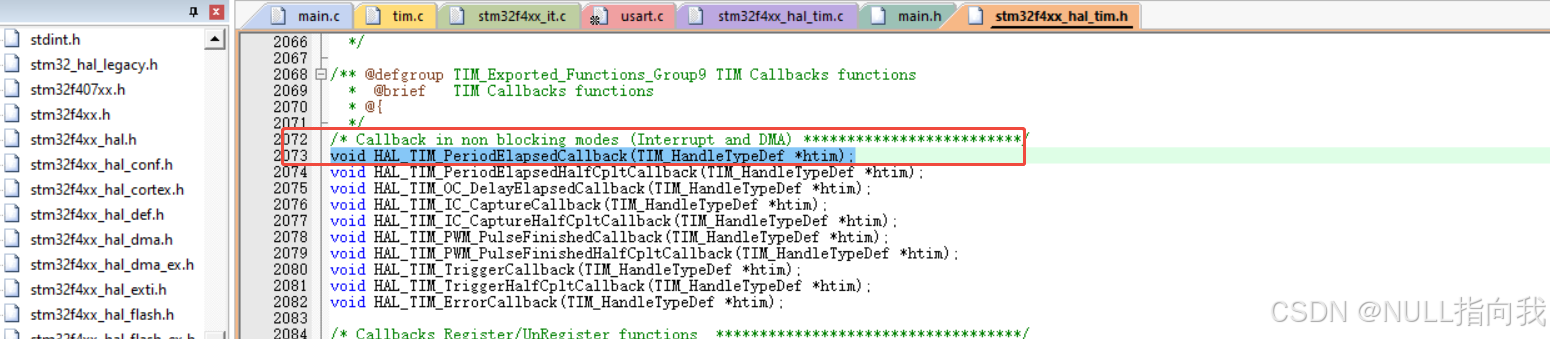

打开#include"stm32f0xx_hal_time.h" ，第2073行的回调函数

直接复制使用

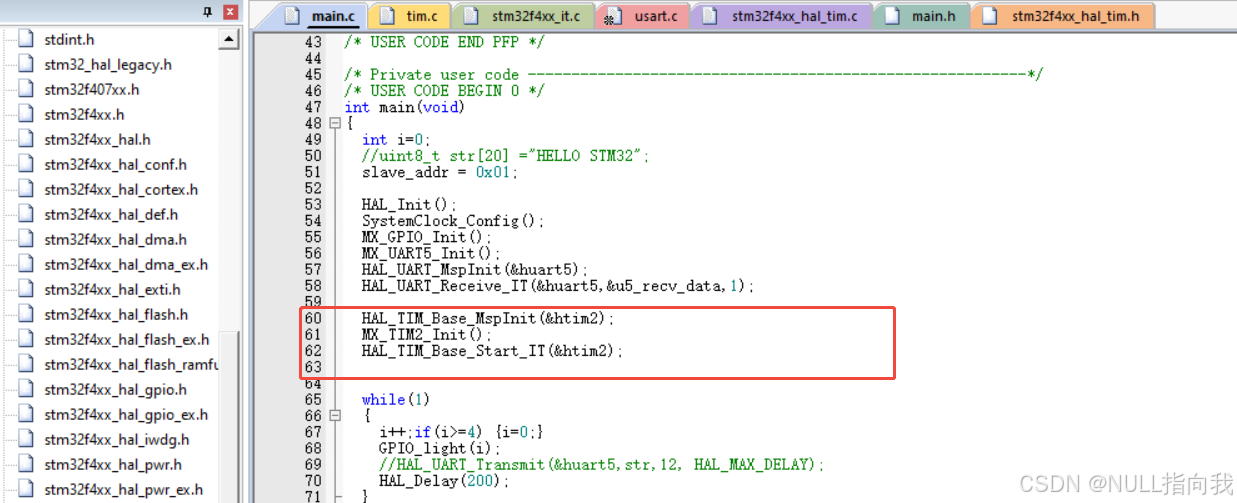

最后主函数添加初始化

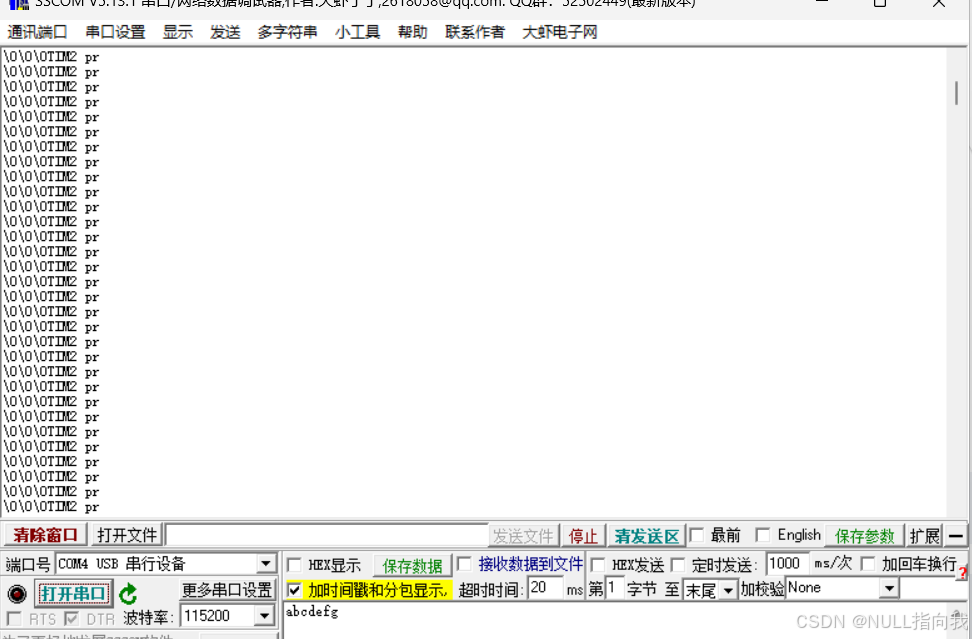

测试结果：

参考文章：

STM32CubeMX学习四 之定时器配置_cubemx定时器配置-CSDN博客
