MPLS实验复现

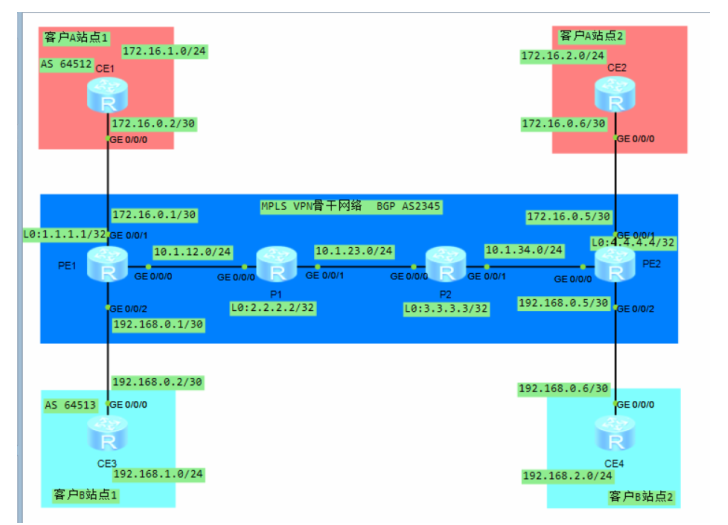

拓扑图

- 自治系统（AS）：客户A站点（AS 64512 ） 、客户B站点（AS 64513 ）与MPLS VPN骨干网络（BGP AS 2345 ）。不同AS通过边界设备（PE）连接，实现跨域通信 。
- 设备类型
- CE（Customer Edge）：客户边缘设备，如CE1 - CE4 ，负责连接客户站点网络与MPLS VPN骨干网络，CE1连接客户A站点1 ，CE2连接客户A站点2 ，CE3连接客户B站点1 ，CE4连接客户B站点2 。
- PE（Provider Edge）：运营商边缘设备，如PE1、PE2 ，是MPLS VPN骨干网络与客户网络的边界设备，负责处理VPN相关业务，如标签交换、路由信息交互等 。
- P（Provider）：运营商核心设备，如P1、P2 ，在MPLS VPN骨干网络内部，主要负责标签交换路径（LSP）的转发 。

IP 地址分配

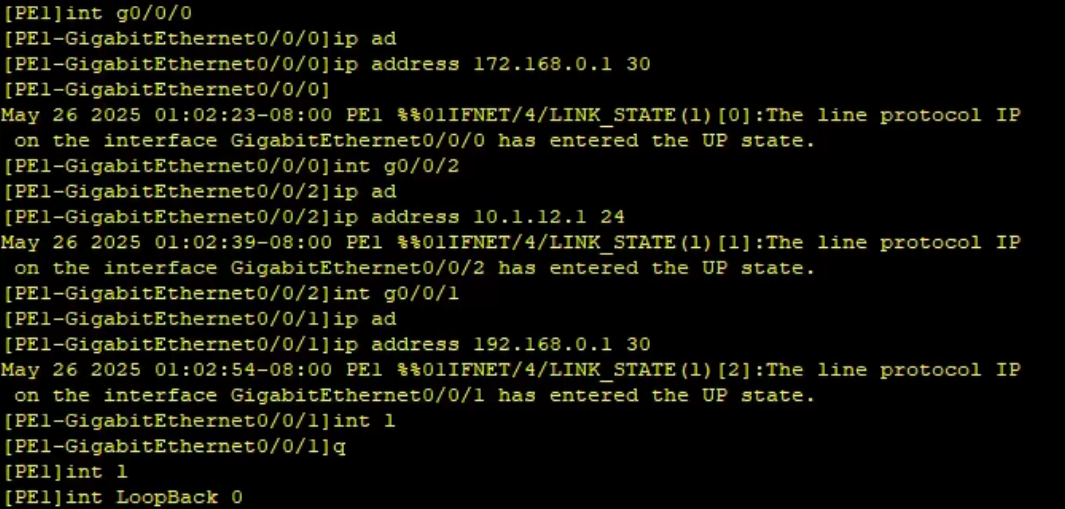

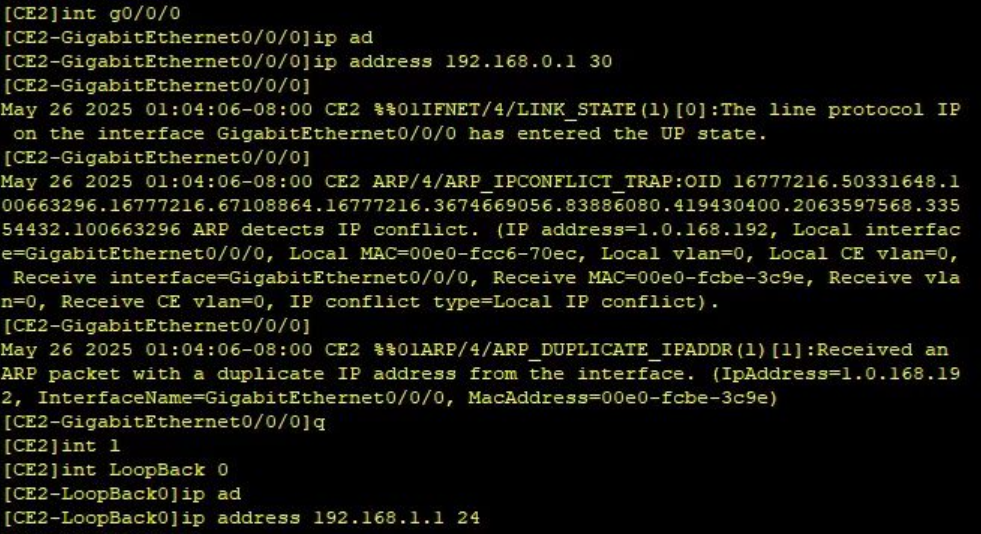

- 链路地址：设备间链路使用特定IP地址，如CE1与PE1通过GE0/0/0接口相连，IP地址分别为172.16.0.2/30和172.16.0.1/30 ，/30子网掩码表示每个链路只有2个可用IP地址，用于点到点连接 。

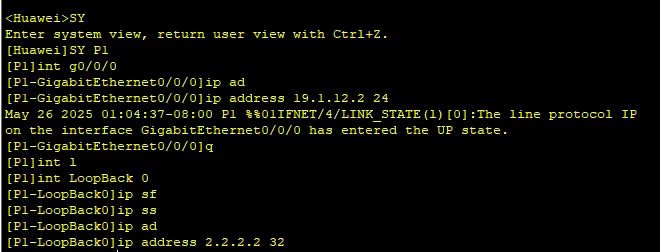

- 环回地址（Lo）：设备配置环回地址用于管理和路由，如PE1的Lo0地址为1.1.1.1/32 ，P1的Lo0地址为2.2.2.2/32 等，环回地址在网络中具有稳定性 。

网络功能

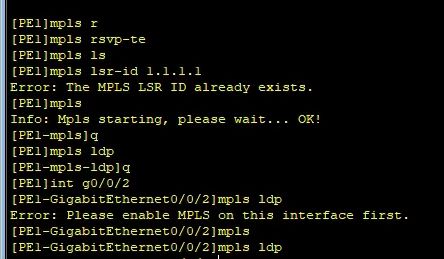

- MPLS VPN：骨干网络采用MPLS VPN技术，实现不同客户站点间的逻辑隔离和安全通信 。通过标签交换机制，提高数据转发效率 。

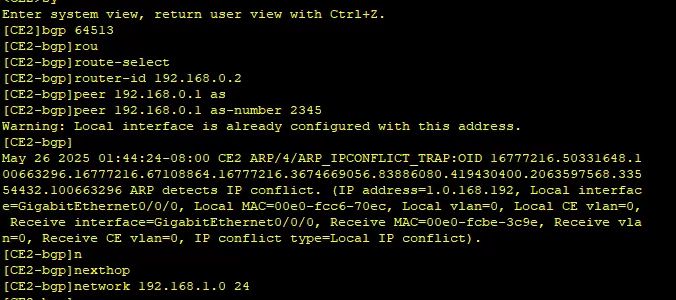

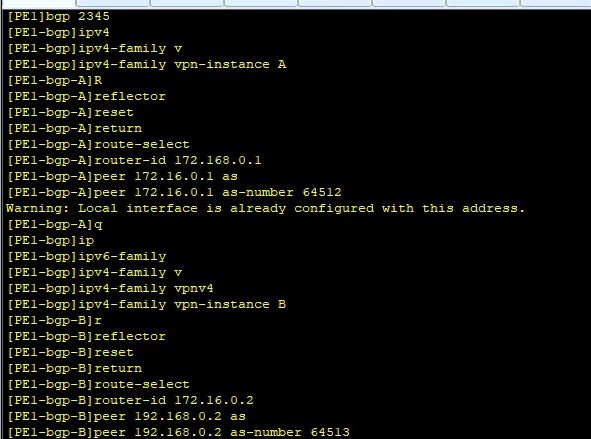

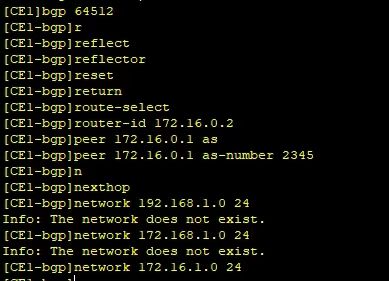

- BGP：骨干网络使用BGP协议（AS 2345 ）进行不同自治系统间的路由信息交换，确保跨域通信的可达性 。

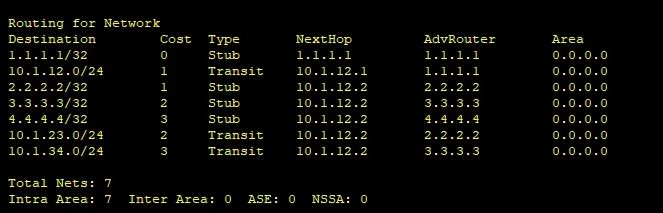

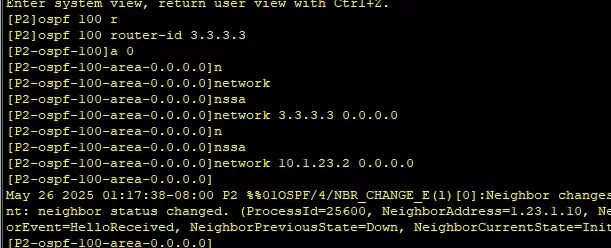

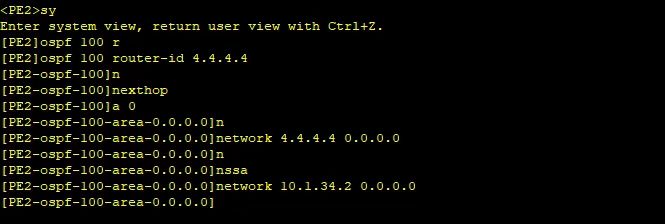

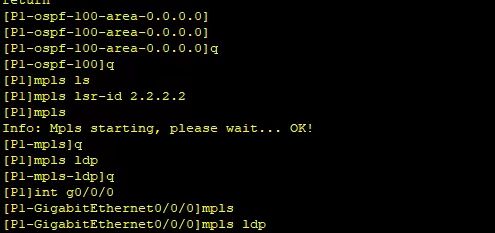

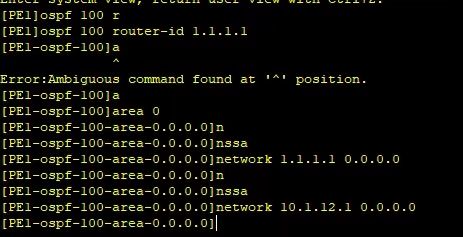

- IGP（如OSPF）：骨干网络内部可能使用IGP（如之前配置分析中的OSPF ）实现设备间的路由可达，例如P1、P2与PE设备间通过IGP协议学习彼此网络信息 。
