STM32CubeMX的初使用GPIO的端口配置

一、STM32CubeMX的初步使用

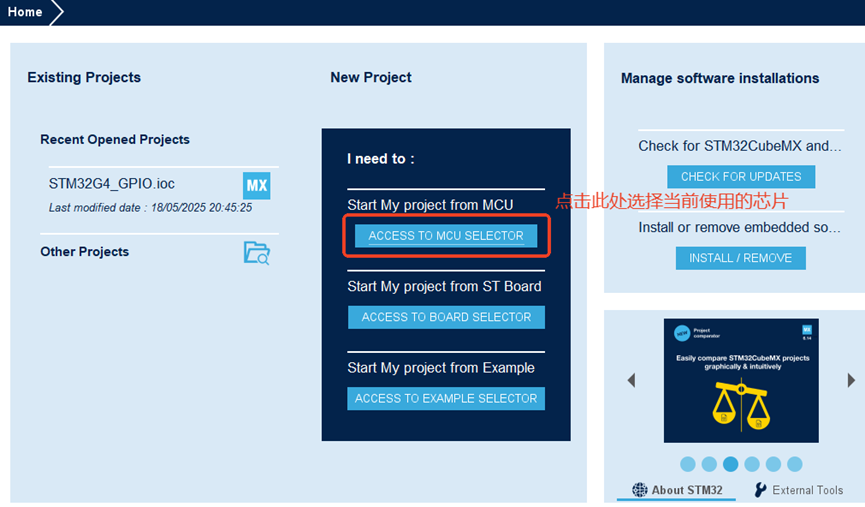

1. 点击此处进入配置界面，然后等待一分钟左右等界面弹出

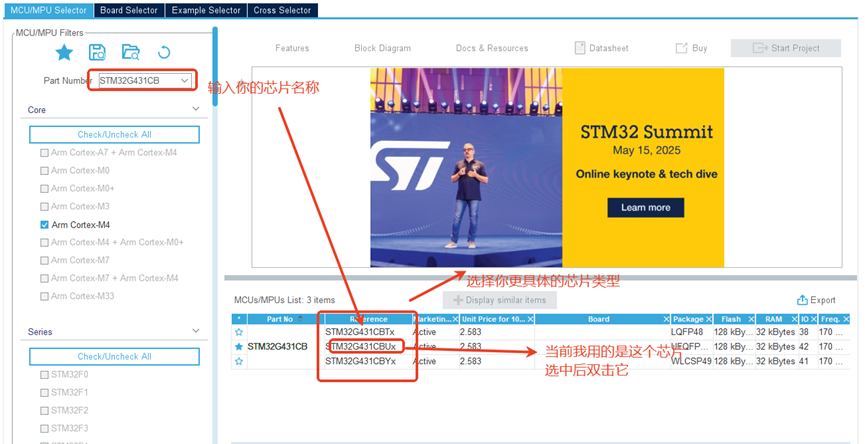

2. 输入你当前使用的芯片型号，并双击具体芯片型号


3. 在System core中的模块中进行配置相关的功能。
   RCC—时钟的复位与控制
   STM32有四个独立的时钟源：
   在ST32中时钟的来源与配置相关的信息

4. HSI（高速内部时钟）：RC振荡器，频率为8MHz，精度不高。

5. HSE（高速外部时钟）：可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。

6. LSI（低速内部时钟）：RC振荡器，频率为40kHz，提供低功耗时钟。

7. LSE（低速外部时钟）：接频率为32.768kHz的石英晶体

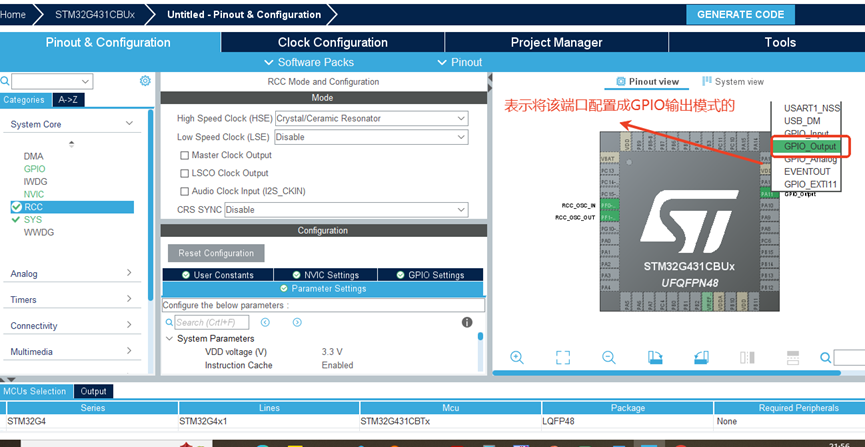

   在此处我们使用的是外部时钟，因此选择HSE

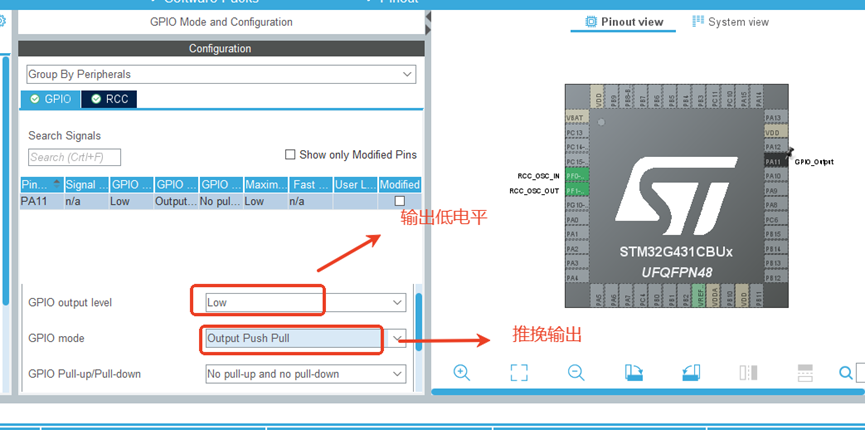

   5． 将PA11的端口配置成GPIO_Output（GPIO输出）模式


8. 将输出形式设置为低电平输出——推挽输出

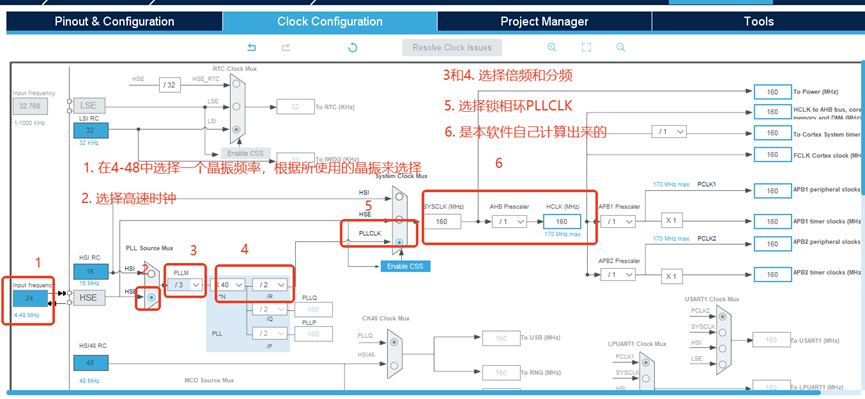

9. 配置时钟频率
   目的配置出160MHz的时钟频率，这里使用的是24MHz的外部晶振，由于是外部时钟，所第2选的是HSE，再经过锁相环（PLL）等将时钟进行放大缩小。

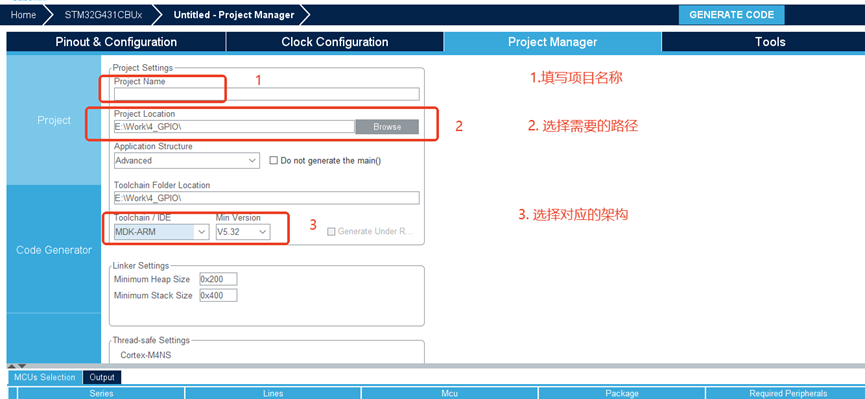

10. 填写项目名称和选择工具的架构

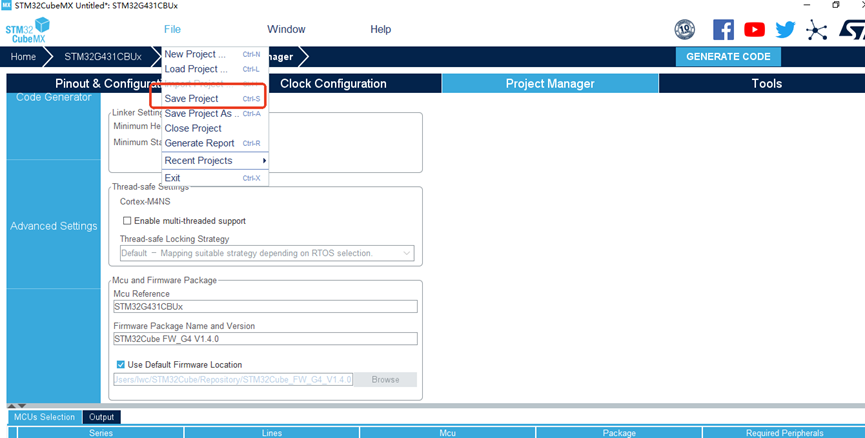

11. 保存当前配置的工程

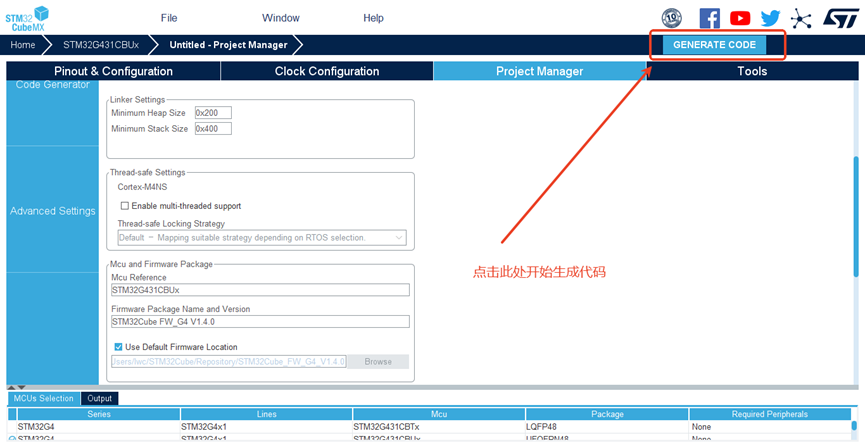

12. 生成代码

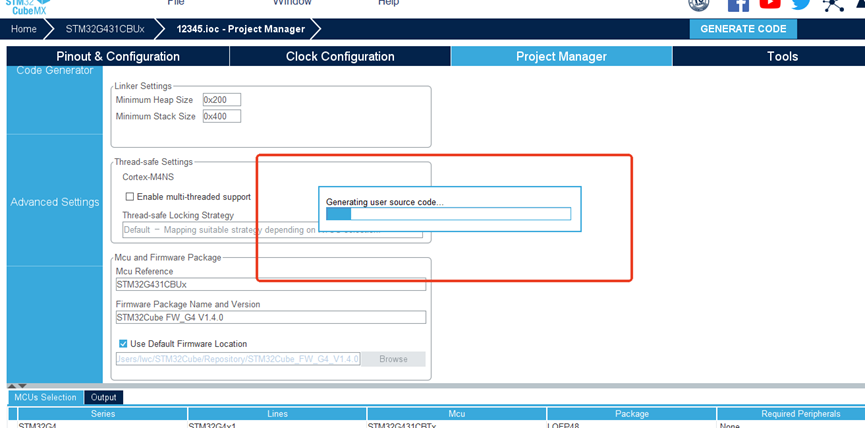

13. 等待生成

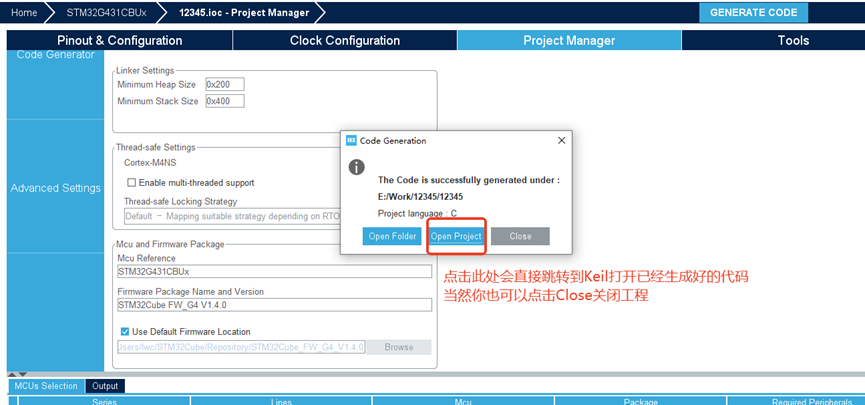

14. 代码生成成功
