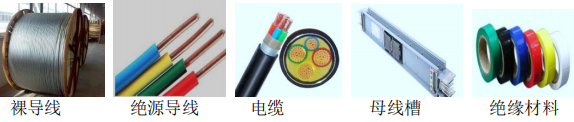

电气材料的分类及应用

1.导线的分类及应用

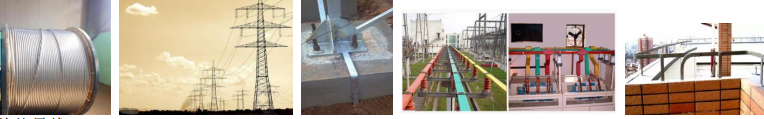

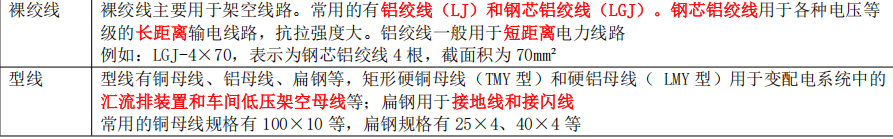

1)裸导线


2）绝缘导线
绝缘导线按绝缘层材料来分有聚氯乙烯绝缘导线、橡胶绝缘导线等。在建筑工程中多采用聚氯乙烯绝缘铜导线。
绝缘导线的线芯材料有铜芯和铝芯(很少采用)。
例如：BV-0.5kV-1.5mm²表示塑料铜芯线，额定电压为 500V，截面积为 1.5mm²。
BVV-0.5kV-2×1.5mm²表示塑料护套铜芯线，额定电压为 500V，2 芯，截面积为 1.5mm²。

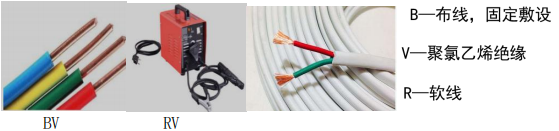

BV RV

2.电缆的分类及应用

电缆按用途分有电力电缆、通信电缆、控制电缆和信号电缆等；按绝缘材料分有纸绝缘电缆、橡胶绝缘电缆、

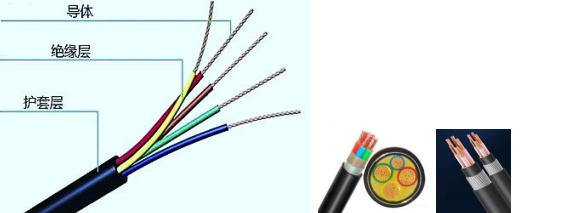

塑料绝缘电缆等。电缆的结构主要有三个部分，即线芯、绝缘层和保护层，保护层又分为内保护层和外保护层。

1）电力电缆
电力电缆是用以传输和分配电能的产品。主要用在输变电线路中，工作电流在几十安至几千安，额定电压为
220V～500kV 及以上。
(1)塑料绝缘电力电缆
塑料绝缘电力电缆中，应用最广泛的是交联聚乙烯绝缘电力电缆。
