接口——串口uart（485）
介绍
概念
串口485，通常指的是使用EIA-485标准进行数据通信的串行接口。EIA-485标准是由电子工业协会（Electronic Industries Alliance，EIA）定义的，用于在点对点或网络上进行串行通信。EIA-485标准也称为RS-485，其中“RS”代表“推荐标准”（Recommended Standard）。
特点
差分信号：EIA-485使用差分信号传输，这意味着信号通过两根线（A和B线）传输，其中一根线的信号是另一根线的信号的相反。这种差分传输方式提高了信号的抗干扰能力。
多节点支持：EIA-485支持多个设备（节点）在同一总线上通信，使得它可以用于构建多设备网络。
长距离传输：EIA-485支持长距离通信，理论上可以传输长达1200米的距离，这使得它适用于工业控制和楼宇自动化等领域。
高速率：EIA-485支持较高的数据传输速率，最高可达10Mbps，尽管在实际应用中，由于距离和噪声等因素，速率通常会低于这个值。
半双工通信：EIA-485通常用于半双工通信，即设备在同一时间只能发送或接收数据。
接口电路：EIA-485通信通常需要专门的接口电路，如MAX485或SN75176等芯片，这些芯片将TTL/CMOS电平转换为EIA-485电平。
总线拓扑：EIA-485网络通常采用总线拓扑结构，所有设备都连接到同一总线上。
应用场景
- 工业控制系统：在工业自动化领域，RS-485常用于连接各种传感器、执行器和控制器。例如，在PLC（可编程逻辑控制器）系统中，RS-485可以用于连接远程I/O模块。
- 楼宇自动化：在楼宇自动化系统中，RS-485用于连接温度控制器、照明系统、安全系统和门禁系统等。
- 数据采集系统：在环境监测、气象站和其他数据采集系统中，RS-485用于将传感器数据传输到中央处理器或记录设备。
- 远程监控和控制：在远程监控系统中，RS-485用于传输数据和控制信号，例如在远程监控井场、电力系统或交通信号灯控制。
- 工业网络：在工业网络中，RS-485可以用于构建分布式控制系统，如SCADA（监控控制与数据采集）系统。
- POS系统：在零售行业中，RS-485用于连接POS（Point of Sale）终端和打印机、扫描器等设备。
- 安防系统：在安全系统中，RS-485用于连接摄像头、门禁系统和报警系统。
- 医疗设备：在医疗设备中，RS-485用于连接各种医疗仪器和监控设备。
- 交通运输：在交通运输系统中，RS-485用于连接车载设备和监控设备。
- 农业自动化：在农业自动化系统中，RS-485用于连接灌溉系统、温控系统和监测设备。
由于RS-485具有长距离传输、多点通信和抗干扰能力强等特点，它在需要可靠数据传输的应用中非常受欢迎。随着技术的发展，尽管一些应用场景可能会转向使用更高速的通信协议，如以太网或无线通信，但RS-485仍然在许多领域中被广泛使用。

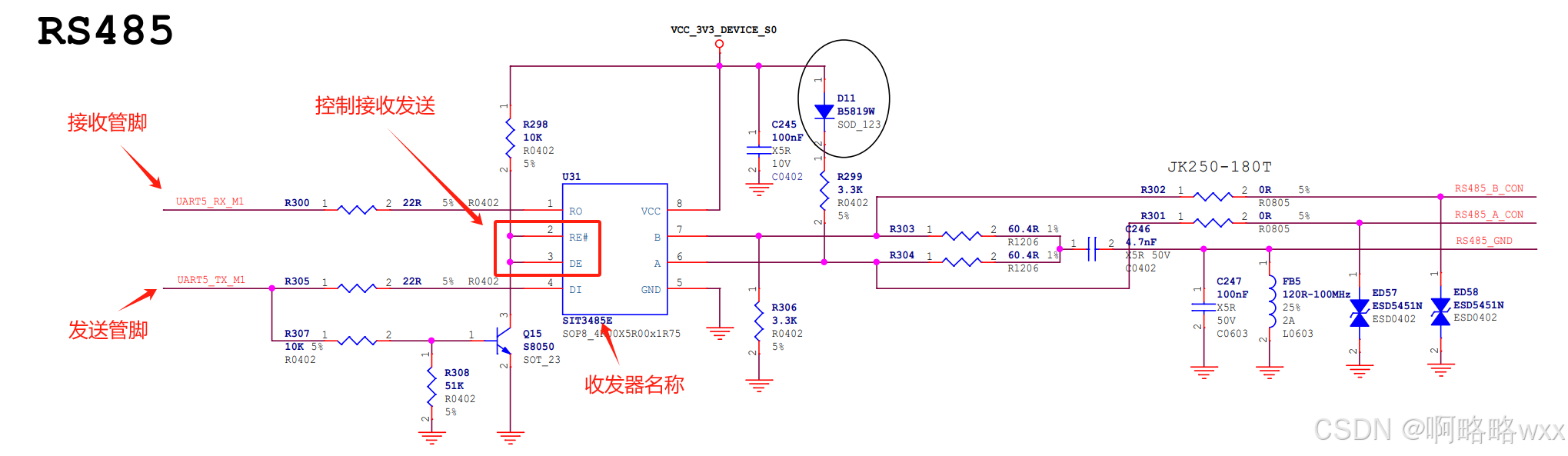

硬件原理图
我们先通过收发器名称来寻找该收发器手册，了解工作原理。

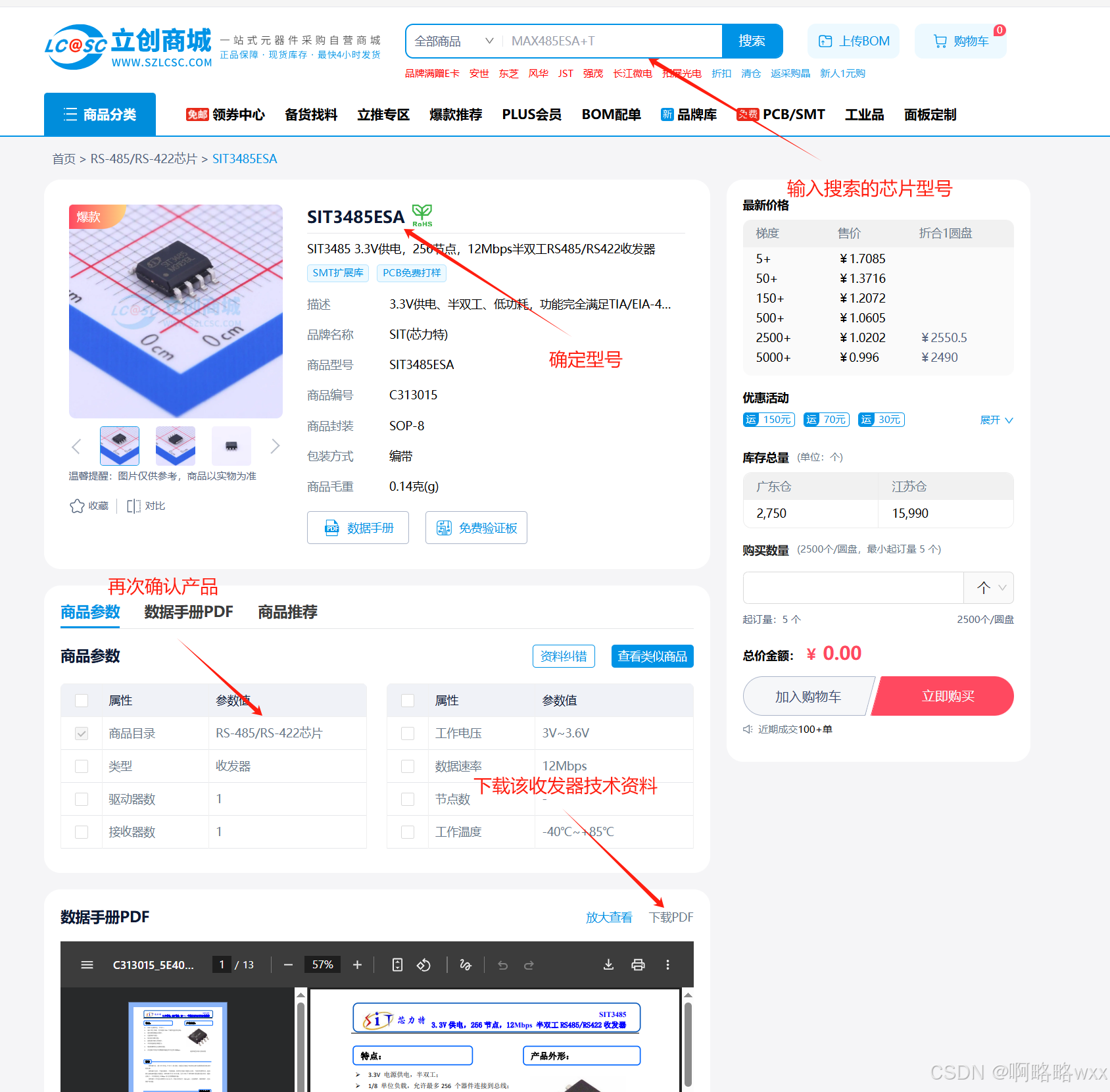

这里我们通过立创商城来检索

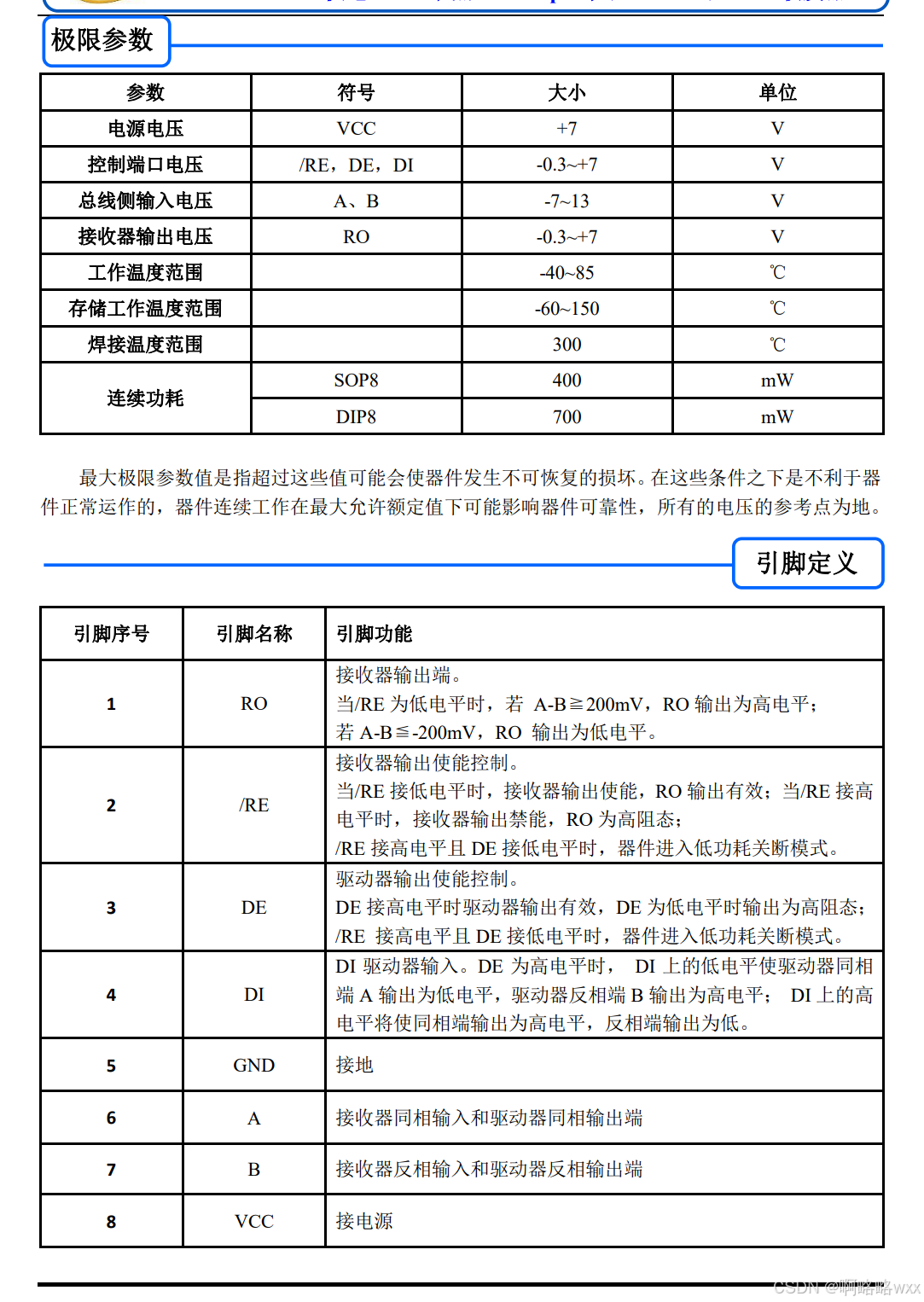

手册会告诉你每个管脚的作用和设计原理
详细内容请自行下载并学习
软件
sdk开发包的设备树

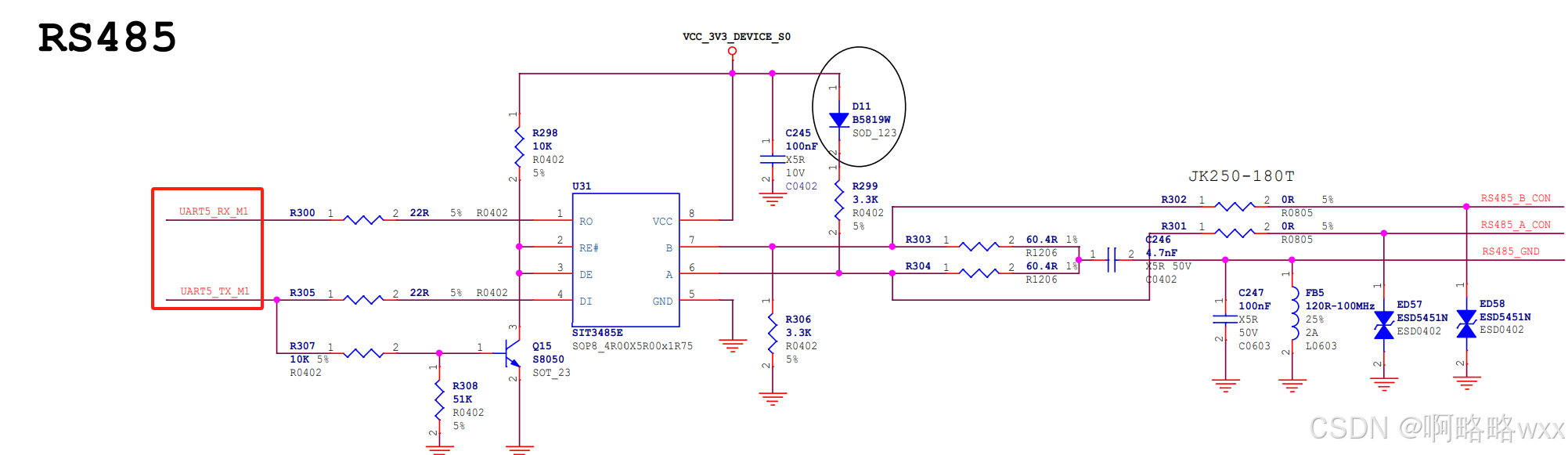

我们从刚刚硬件原理图可以看到，使用了uart5

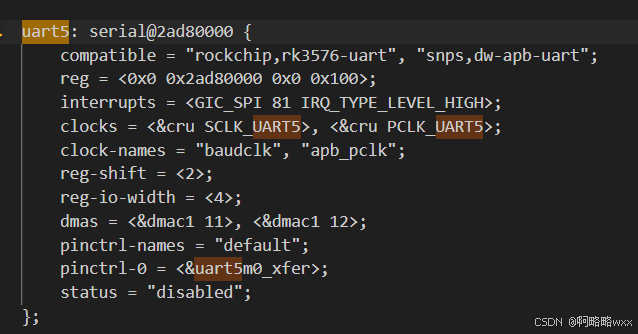

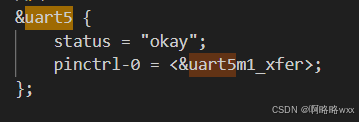

检索到uart5，注意状态是“disabled”，我们写一个uart5节点，改变一下他的配置
修改status，也就是状态，同时修改对应的rx和tx管脚

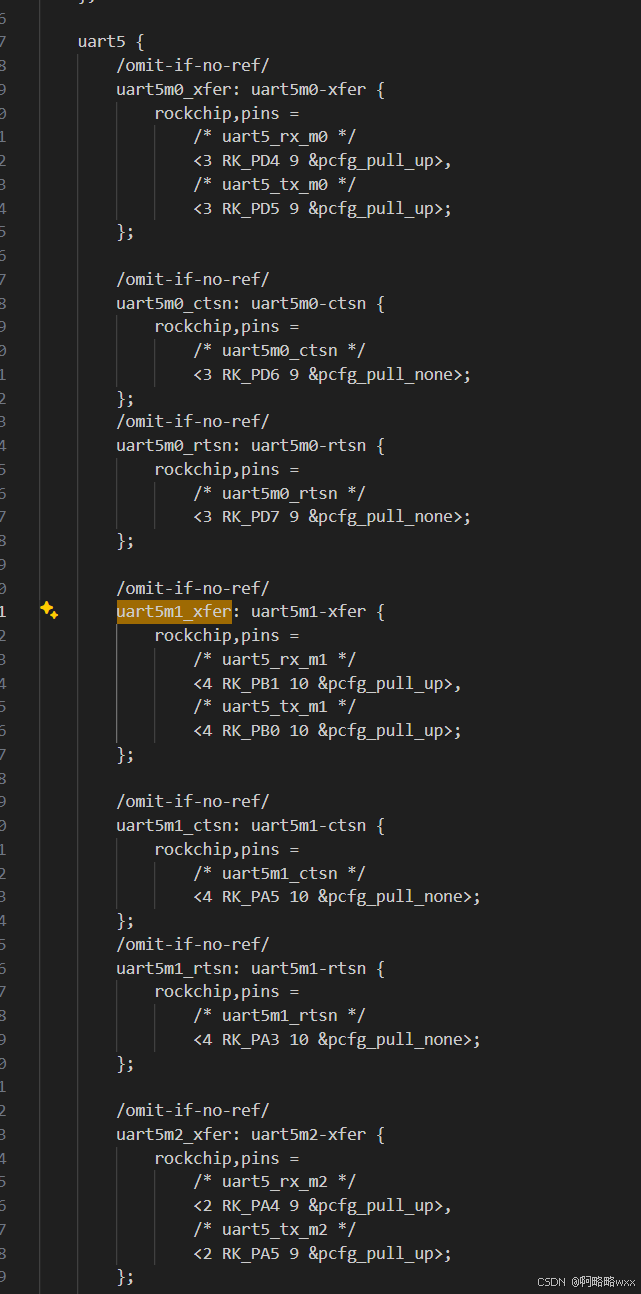

先在原理图检索rx和tx管脚，管脚对应的分别是gpio4_B1和gpio4_B0
pinctrl-0就是修改匹配的管脚号
检索后请校对管脚
如果管脚号不对请及时修改
485驱动

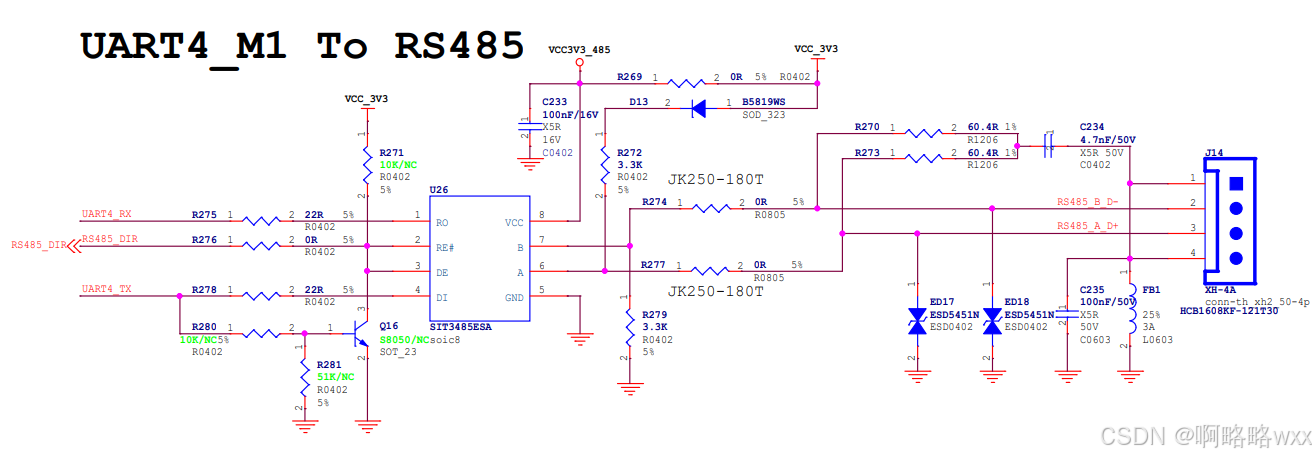

如果硬件设计
则多了一个“RS485_DIR”管脚，那么就需要匹配485驱动了。
测试方法

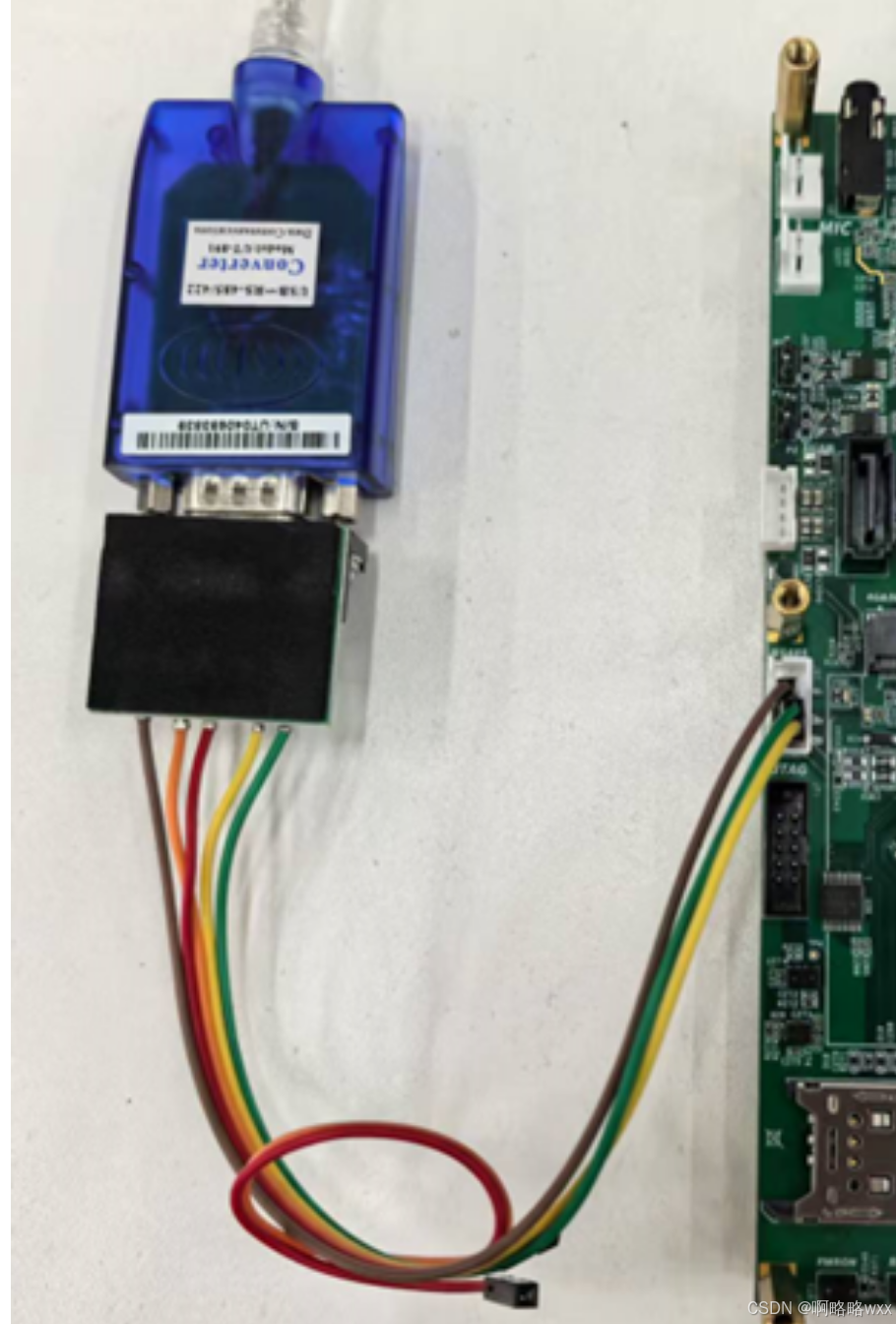

准备一个485串口工具，带有485接口的开发板，并且成功烧录系统

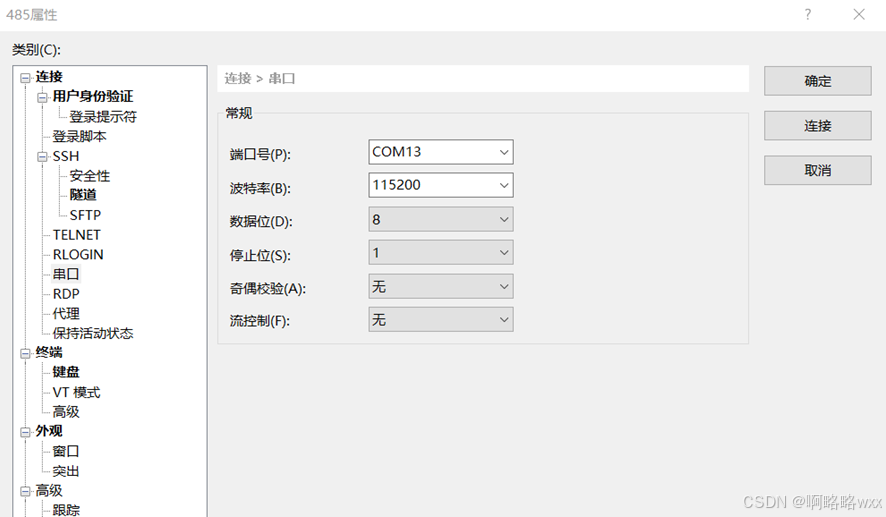

设置485设备连接主机，我这里用的是xshell软件，修改串口配置如下图，端口号根据实际情况来定

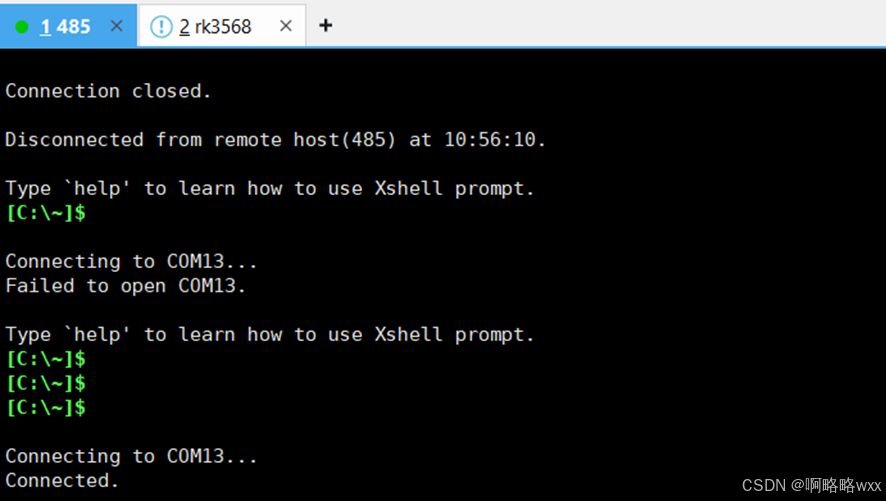

连接后：

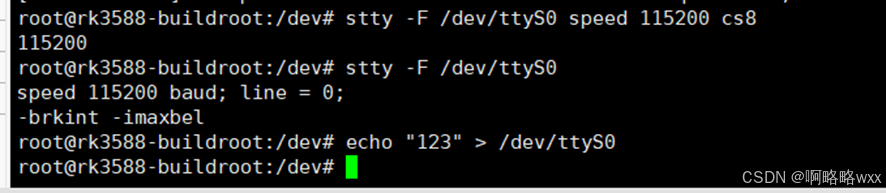

在开发板端输入指令：
stty -F /dev/ttyS0 speed 115200 cs8
stty -F /dev/ttyS0
echo "123" > /dev/ttyS0

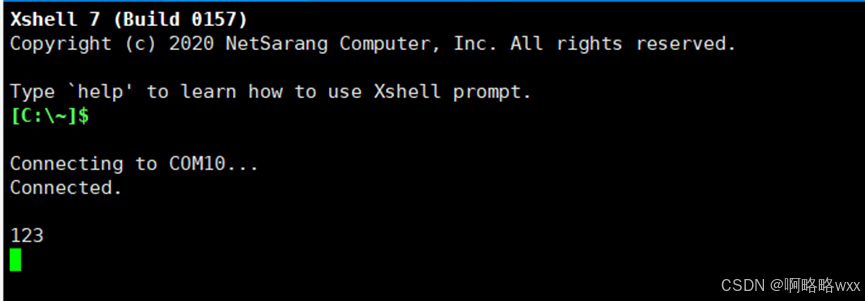

查看另一个串口
检查
如果测试不成功，检查工作
首先检查原理图，可以参考我上面的原理图设计
检查设备树，尤其是状态“status”，然后管脚绑定对不对

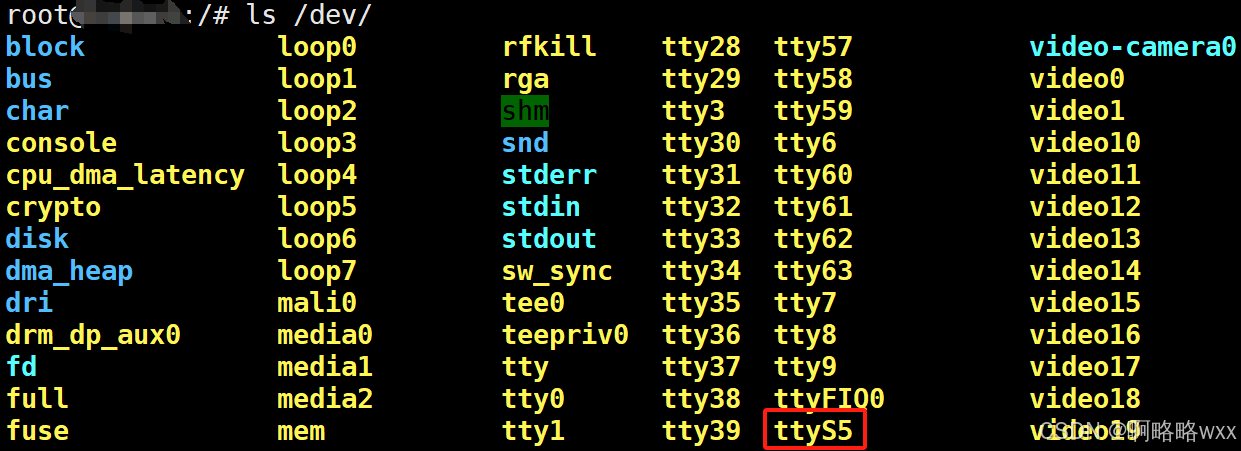

系统检查是否成功加载该串口，输入指令“ls /dev/”

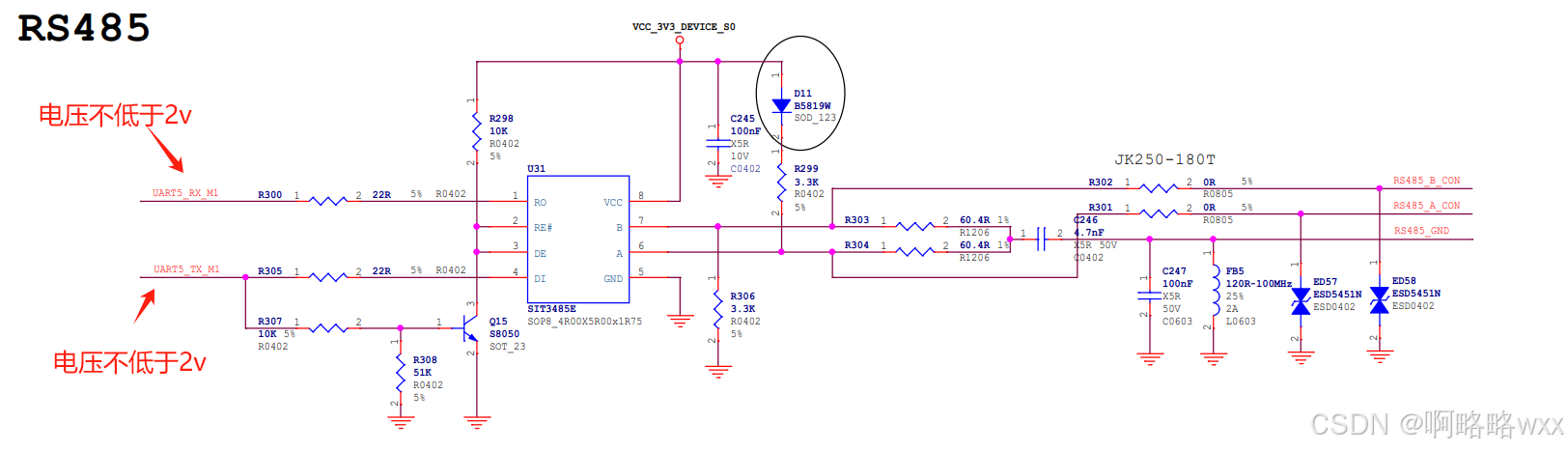

其次用电压表测试收发器芯片

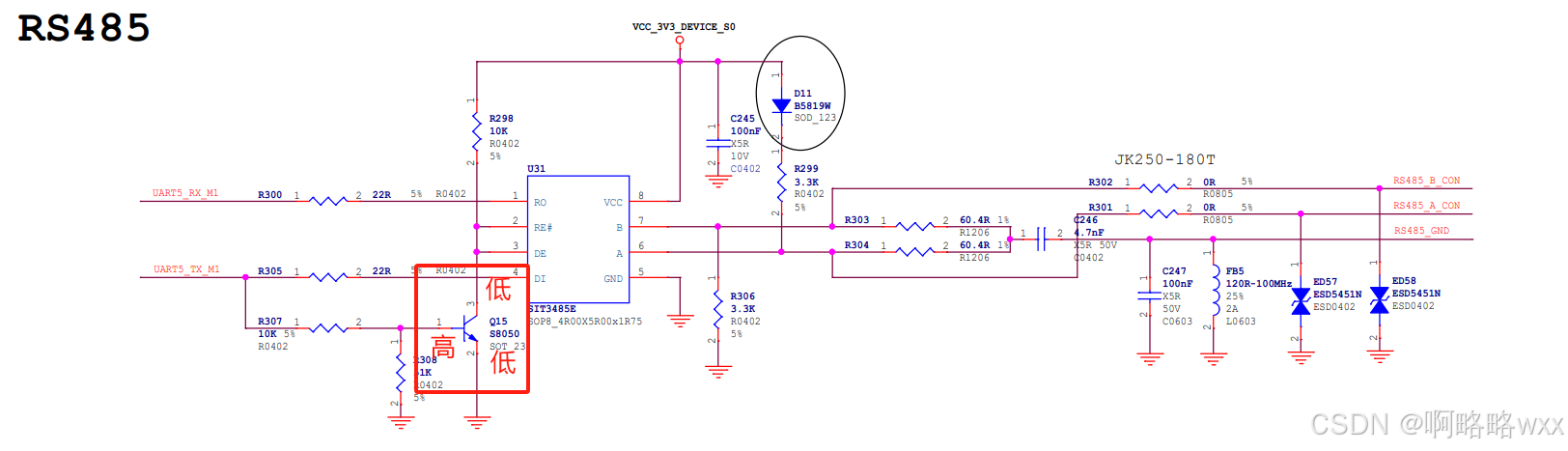

注意看：
所以RE和DE都是低电压
如果检查没问题，请用上面测试方法，用示波器量A和B管脚，看看有没有波纹
