day60-可观测性建设-全链路监控各种客户端

🌟zabbix各种客户端

客户端	监控方式
linux	zabbix agent/zabbix agent2
windows server	zabbix agent/zabbix agent2
网络设备	snmp接口与协议
硬件设备	ipmi(物理服务器，监控风扇转速，cpu温度)
java应用或业务	自定义监控（zabbix-agent+自定义）jmap-heap jvm信息导出（推荐） jmx javagateway监控

🌟监控windows设备

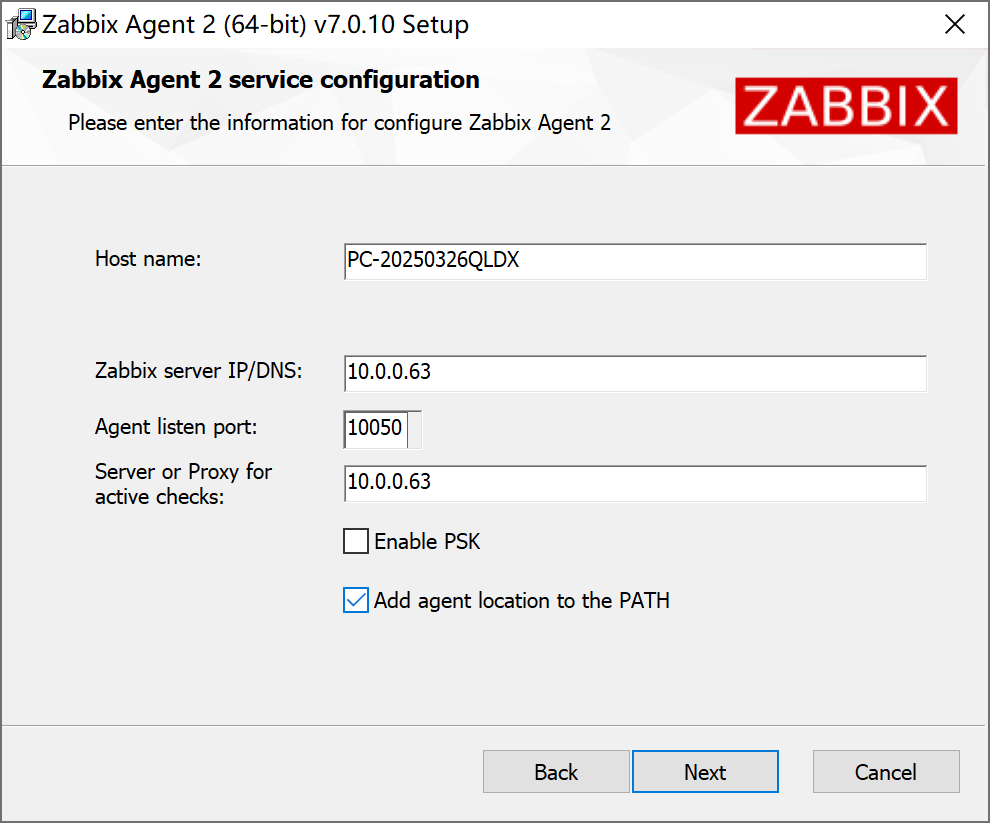

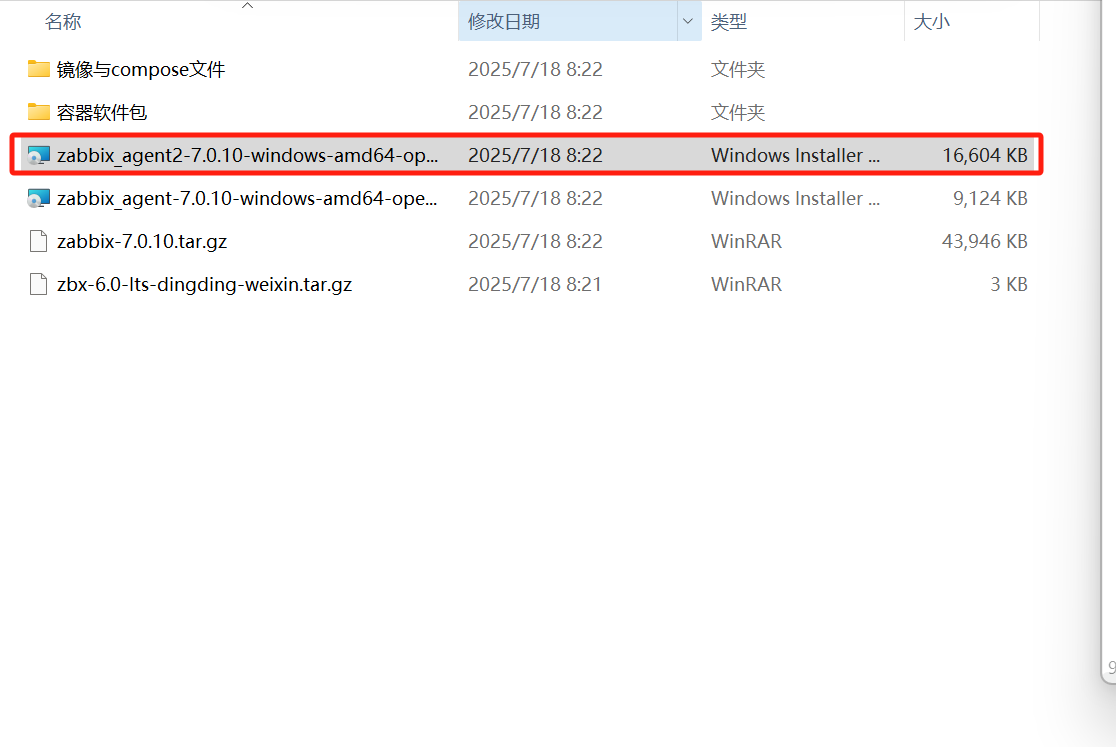

🌏window安装zabbix Agent2

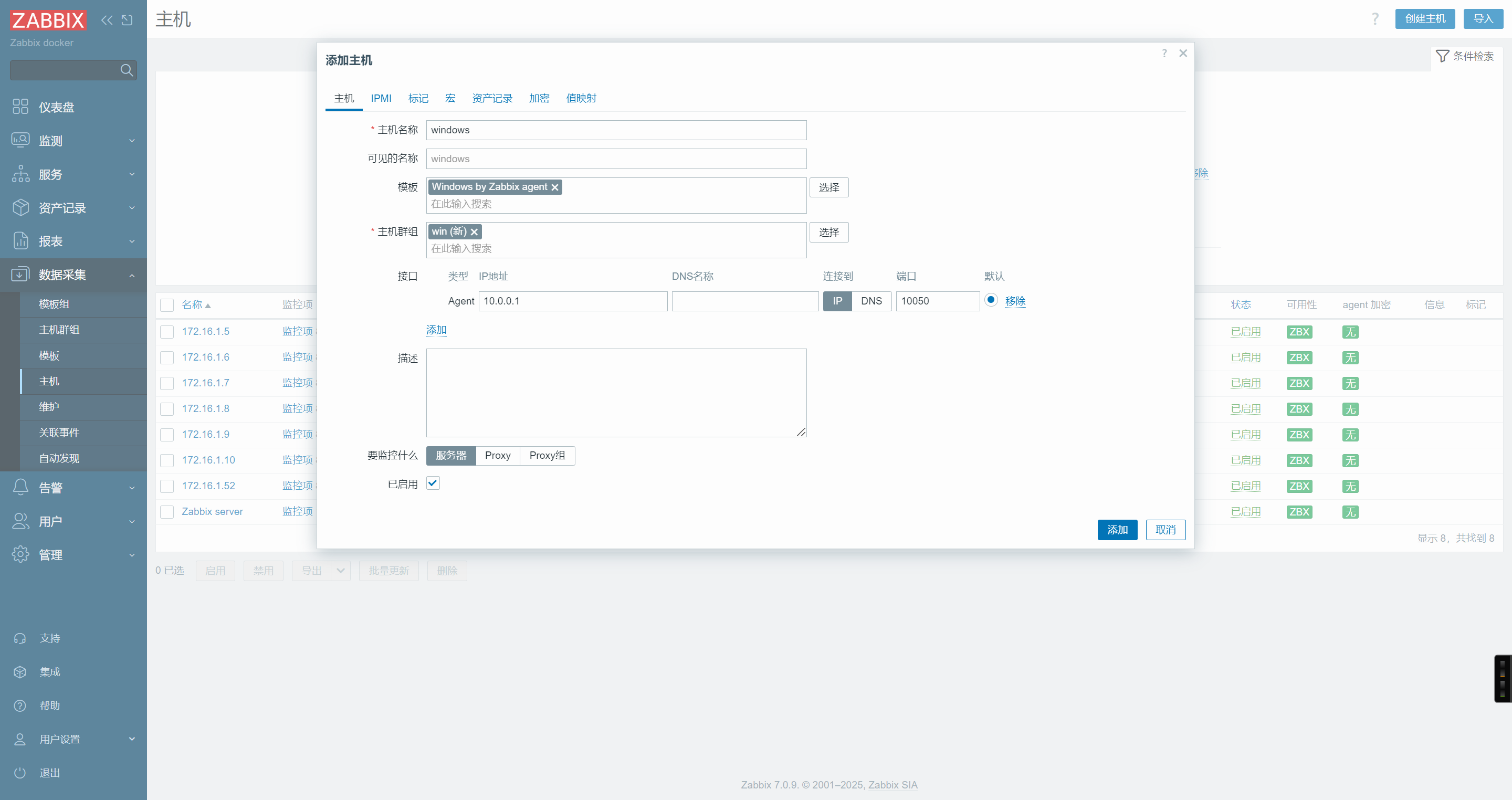

🍀zabbix页面添加windows主机

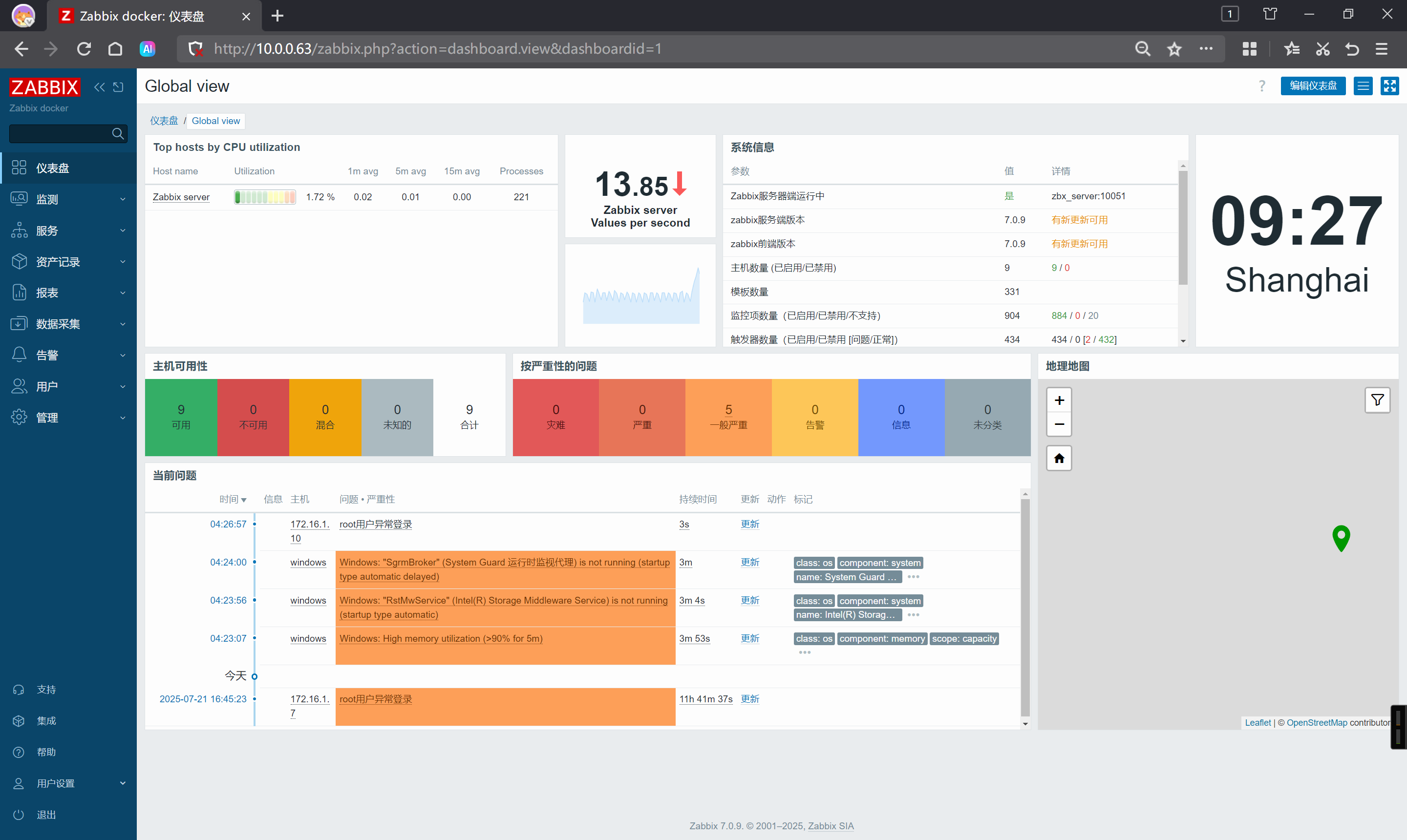

🔍查看仪表盘

🌟监控网络设备

snmp: 简单网络管理协议，管理网络设备，查看网络设备信息

服务端：网络设备snmp服务端161端口

🛠️在 H3C 路由器上配置 SNMP

通过web页面或者命令行登录路由器（Console/SSH/Telnet），执行以下配置：

system-view# 设置 SNMP 版本为 v2c
snmp-agent sys-info version v2c# 配置只读团体名（例如：zabbix_ro）
snmp-agent community read zabbix_ro# （可选）限制访问源（推荐！）
snmp-agent acl 2000  # ACL 2000 允许 Zabbix Server IP# 保存配置
save force

🔐 安全建议：不要使用 public，改用自定义名称；并通过 ACL 控制访问来源。

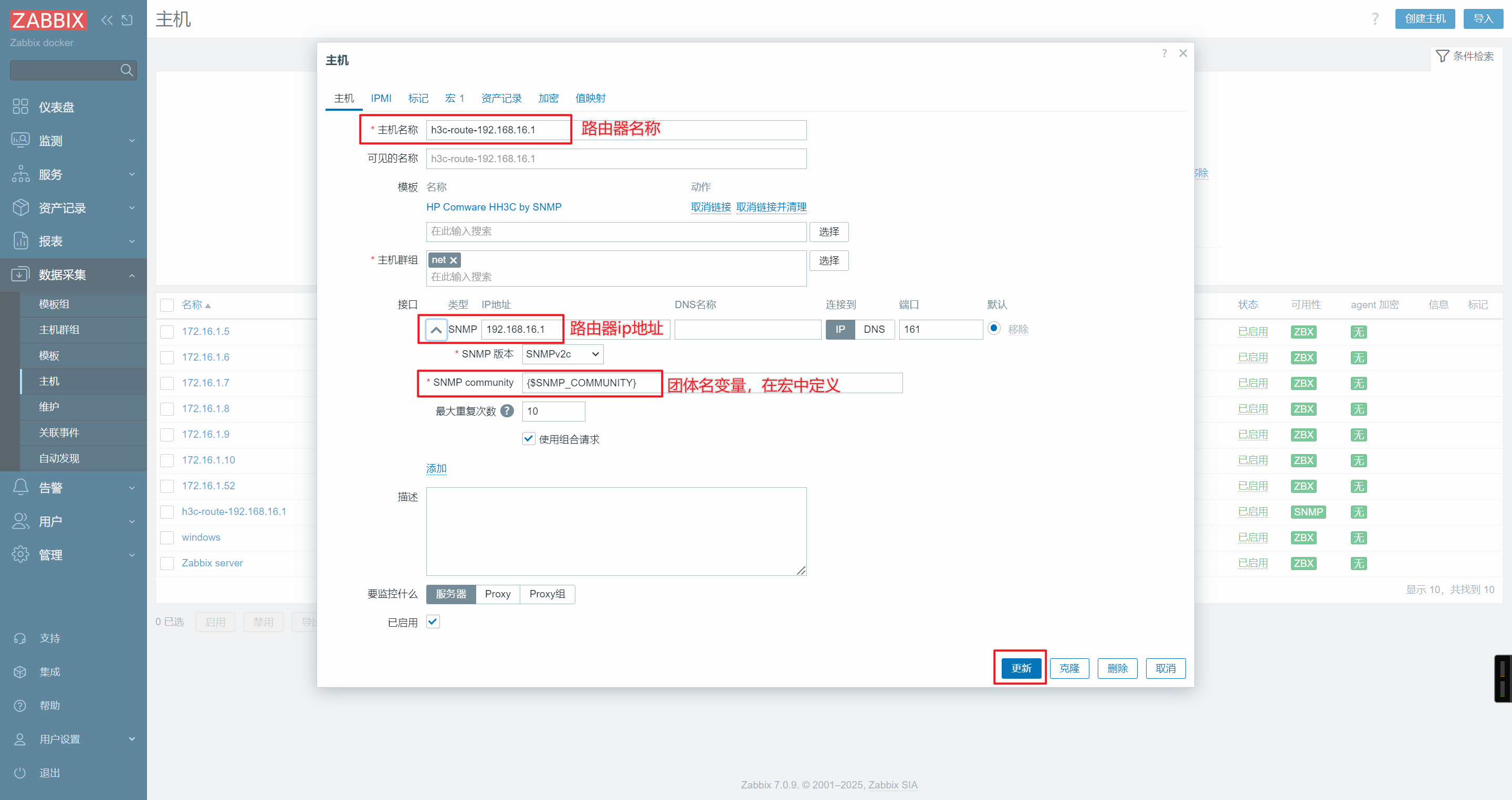

🖥️ 在 Zabbix 中添加 H3C 路由器

• Zabbix 官方没有内置 H3C 模板，但你可以使用社区提供的模板或手动创建。
• ✅ 推荐方案：导入社区 H3C 模板

GitHub 上有许多开源模板，例如：

👉 https://github.com/OneOof/zabbix-h3c

下载适用于 H3C 的 XML 模板文件（如 template_h3c_msr_snmpv2.xml），然后：

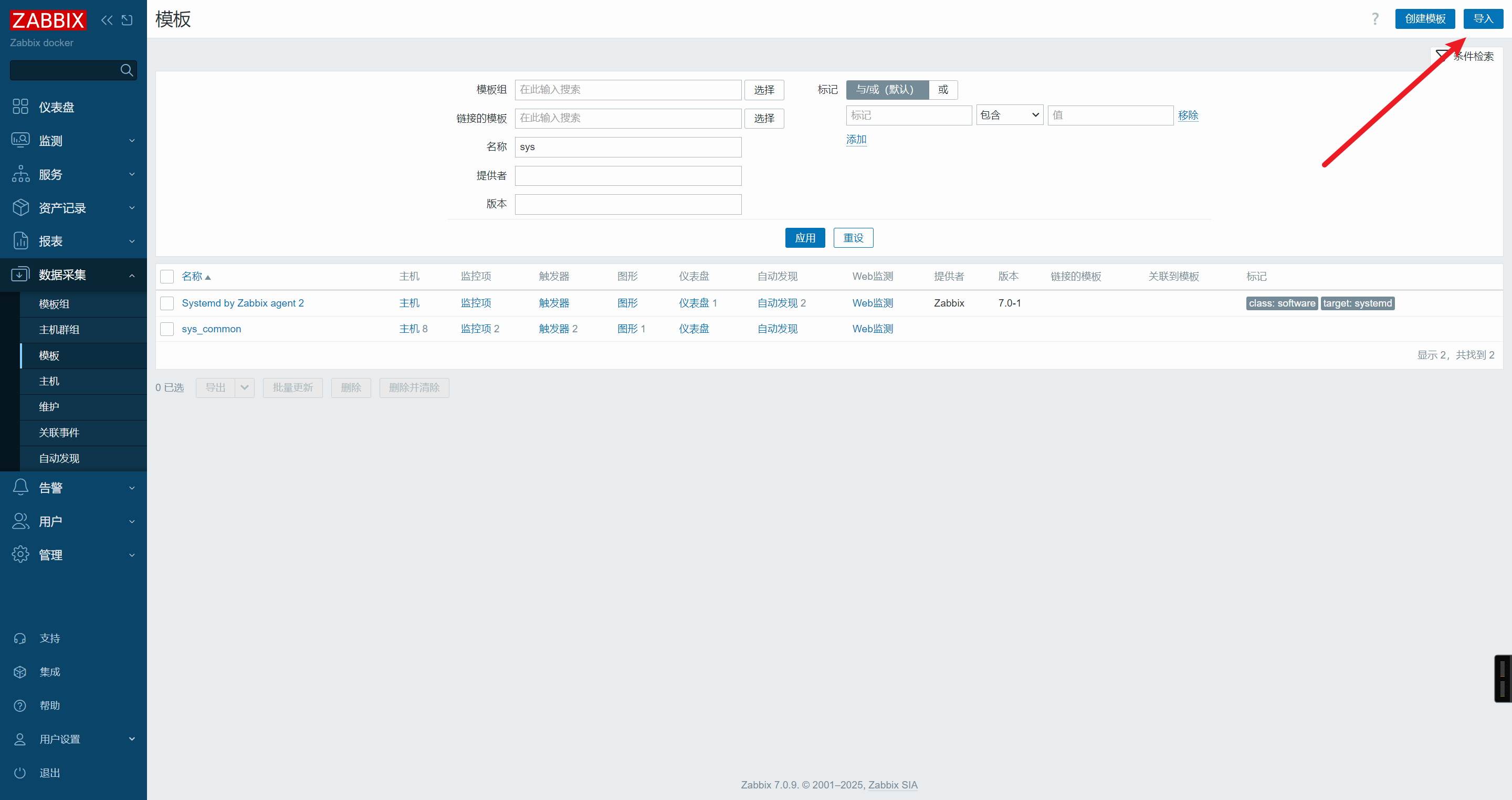

1. 进入 Zabbix：模板 → 导入

2. 选择 XML 文件上传
3. 确保勾选 “Templates”、“Items”、“Triggers”、“Graphs” 等选项

常见功能包括：

• 自动发现所有网络接口（LLD）
• 监控每个接口的进出流量、状态
• CPU 使用率
• 内存使用率
• 设备温度（如有传感器）

💡常用 OID 参考（H3C 私有 MIB）

H3C 使用私有 MIB（如 HH3C-OID），以下是部分关键 OID：

指标	OID	说明
CPU 利用率（5秒平均）	.1.3.6.1.4.1.25506.2.6.1.1.1.1.6.0	HH3C-DENTITY-EXT-MIB::hh3cCPUUsage
内存使用率	.1.3.6.1.4.1.25506.2.6.1.1.1.1.8.0	hh3cMemUsage
接口数量	.1.3.6.1.2.1.2.1.0	ifNumber
接口描述表	.1.3.6.1.2.1.2.2	ifTable（标准 MIB-2）
温度传感器	.1.3.6.1.4.1.25506.2.6.1.1.1.1.11.*	视设备型号而定

💡 提示：可以使用 snmpwalk 测试是否能获取数据：

yum install -y net-snmpsnmpwalk -v 2c -c zabbix_ro 192.168.1.1 .1.3.6.1.4.1.25506.2.6.1.1.1.1.6.0
-v指定版本
-c指定密码 团体名字

🔔设置告警触发器

建议添加以下触发器：

触发器名称	表达式示例	说明
CPU 使用率过高	{H3C-Router-Main:hh3c.cpu.usage.last()}>80	超过 80% 告警
内存使用率过高	{H3C-Router-Main:hh3c.memory.usage.last()}>90	超过 90% 告警
接口 down	{H3C-Router-Main:ifOperStatus["GigabitEthernet0/0"].last()}=2	2 表示 down
高丢包率	{H3C-Router-Main:icmppingloss.avg(5m)}>20	最近5分钟平均丢包 >20%

✅ 完整步骤

步骤	内容
1	在 H3C 路由器上启用 SNMP（v2c/v3）并设置访问权限
2	在 Zabbix Web 中添加主机，填写 SNMP 接口和认证信息
3	导入 H3C 社区模板（XML 格式）
4	关联模板到主机
5	查看“最新数据”确认数据采集正常
6	设置触发器和告警通知（邮件/微信/钉钉等）
7	（可选）配置自动发现、图形、Dashboard 展示

🌟监控java应用

🔍查看java进程堆内存状态

jhsdb jmap --heap --pid pid

🌈客户端自定义监控项

• 编写监控脚本

vim /server/scripts/check_java.sh#!/bin/bash
##############################################################
# File Name:/server/scripts/check_java.sh
# Version:V1.0
# Author:zbl
# Organization:zhubaolin.blog.csdn.net
# Desc:
##############################################################
#1.vars
choice=$1
name=3.9.0#2.获取pid
pid=`docker exec  exam_v1 jps -lvm |& grep ${name} | awk '{print $1}'`#3.case语句指定各种指标名字
case  "$choice" in maxsize) maxsize=`docker exec exam_v1 jhsdb jmap --heap --pid $pid|grep MaxHeapSize |awk '{print $3}'`echo $maxsize;;edenfree) free=`docker exec exam_v1 jhsdb jmap --heap --pid $pid |grep -A4 'Eden Space'|awk 'NR==4{print $3}'`echo $free;;*) echo 666
esac

• 修改客户端配置文件

vim /etc/zabbix/zabbix_agent2.d/web-java.conf
UserParameter=web.java[*],sudo /bin/bash /server/scripts/check_java.sh "$1"

• 修改sudoers文件

vim /etc/sudoers
zabbix  ALL=(ALL)   NOPASSWD: ALL

• 重启zabbix_agent2服务

systemctl restart zabbix-agent2.service

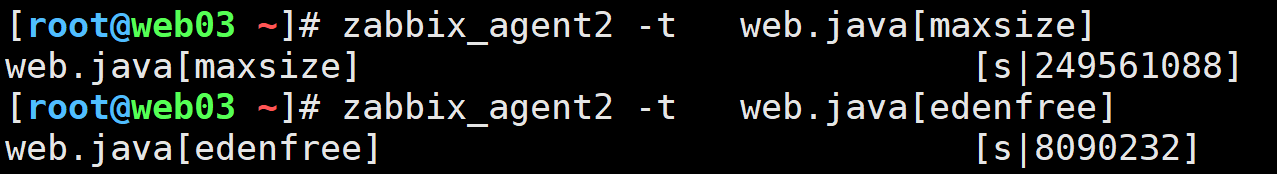

• 客户端测试

zabbix_agent2 -t   web.java[maxsize]
zabbix_agent2 -t   web.java[edenfree]

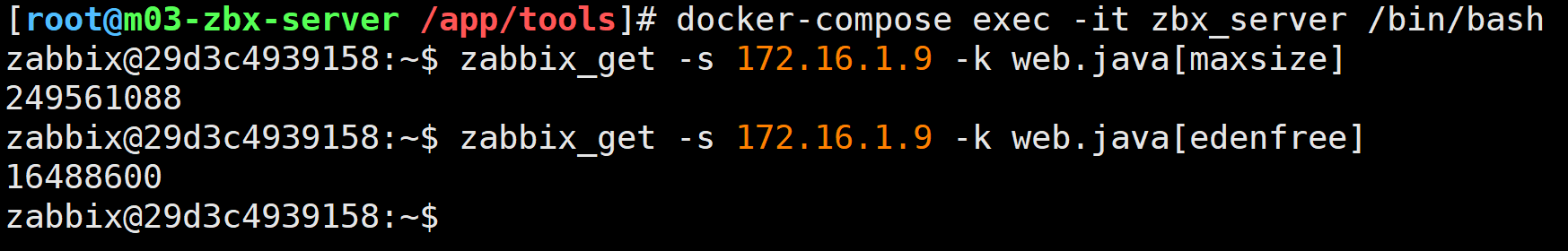

• 服务端测试

zabbix_get -s 172.16.1.9 -k web.java[maxsize]
zabbix_get -s 172.16.1.9 -k web.java[edenfree]

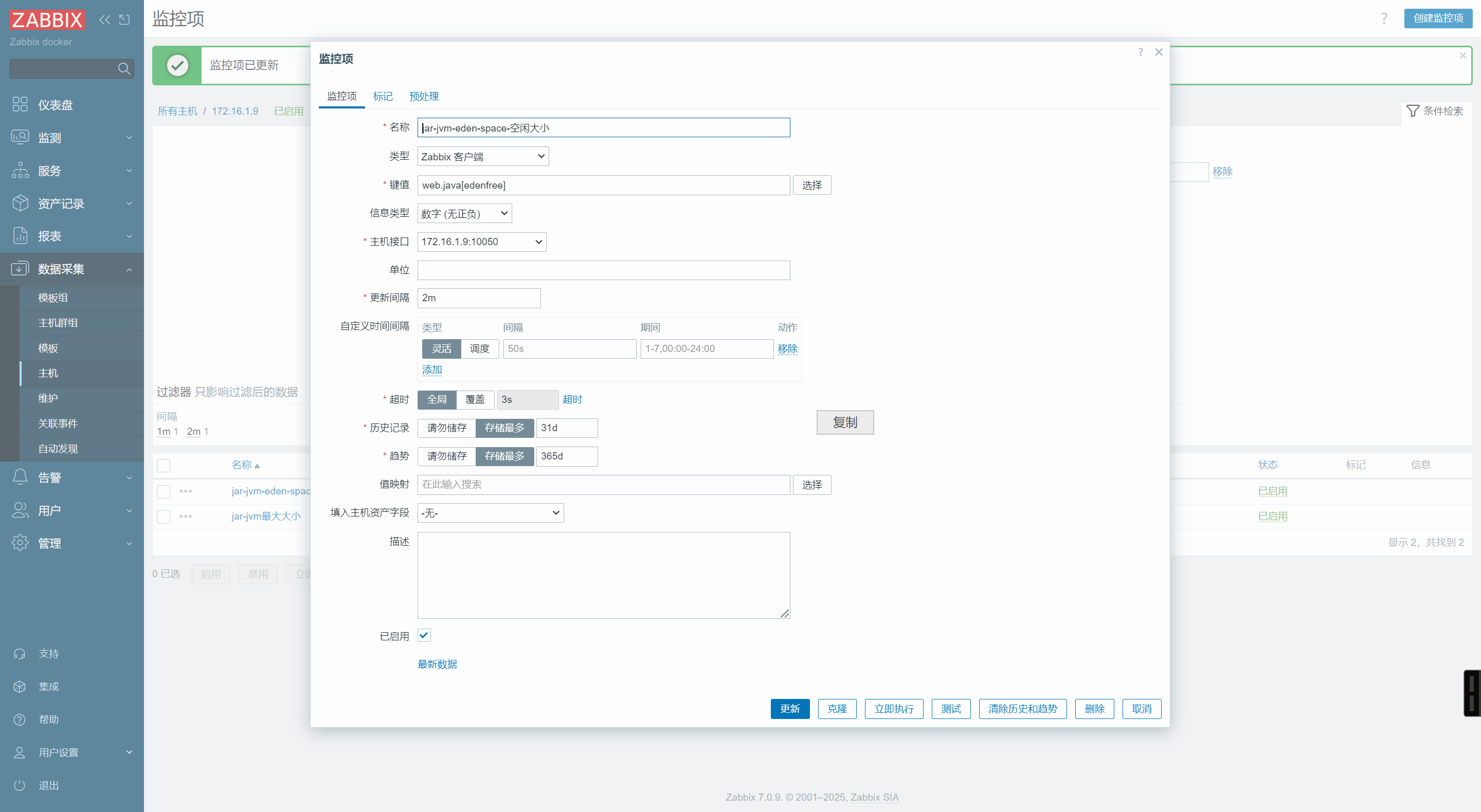

🍀web页面添加监控项

• MaxHeapSize监控项

• Heap Usage：free监控项

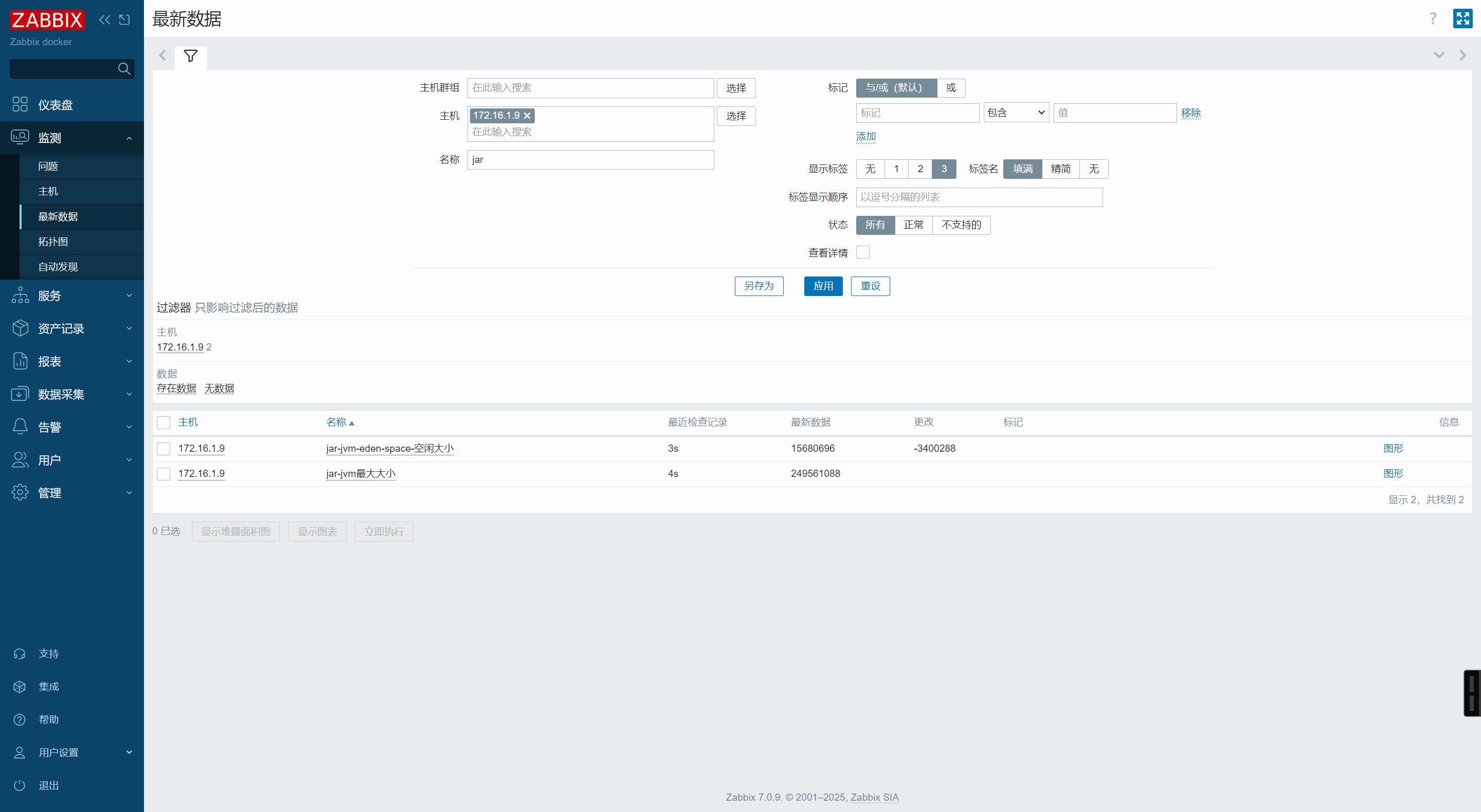

🔍查看最新数据

🛠️故障案例

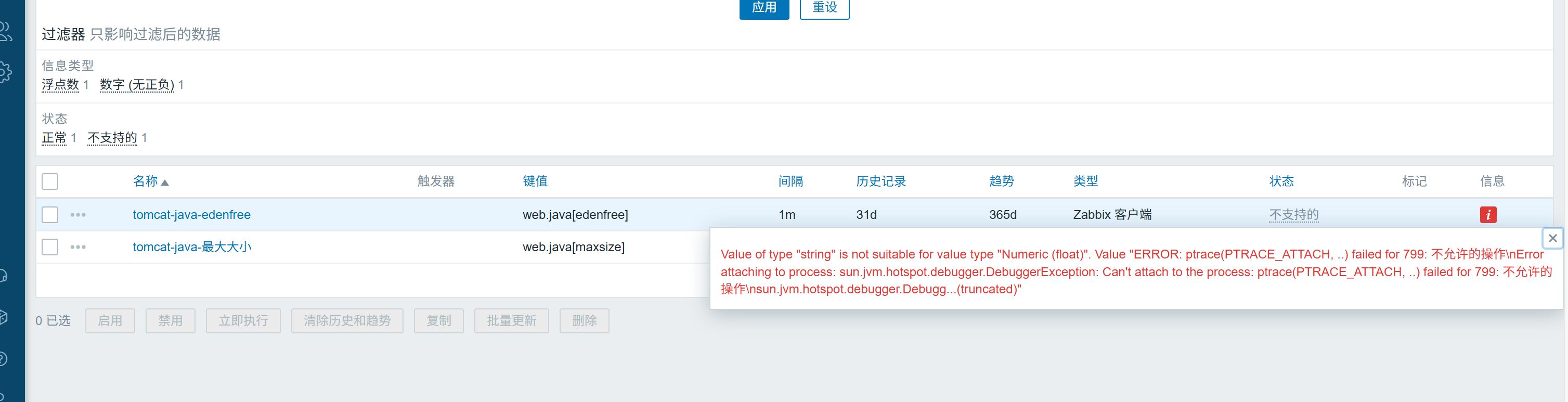

• 故障现象

• 故障原因
  • jmap同一时间只能运行一次
• 解决方法
  • 修改监控时间间隔
  • 判断文件是否存在，存在则读取文件内容进行过滤，不存在则运行jmap命令，重新生成文件。
  • zabbix特殊监控–>相关项监控

🌟相关项监控java应用

• 从主要项结果使用正则表达式进行过滤，取出某个指标

perl正则表达式
\d:[0-9]
\s:空白字符（空格、制表符、换行等）
\w:单词字符 [a-zA-Z0-9_]#过滤maxsize
MaxHeapSize\s+= (\d+).*#过滤Eden space
Eden Space:\s+capacity\s+= (\d+).*\s+used\s+= (\d+).*\s+free\s+= (\d+).*

🎯客户端自定义主要项

• 编写监控脚本

vim /server/scripts/check_java.sh#!/bin/bash
##############################################################
# File Name:/server/scripts/check_java.sh
# Version:V1.0
# Author:zbl
# Organization:zhubaolin.blog.csdn.net
# Desc:
##############################################################
#1.vars
choice=$1
name=3.9.0#2.获取pid
pid=`docker exec exam_v1 jps -lvm |& grep ${name} | awk '{print $1}'`#3.获取指标名字
docker exec exam_v1 jhsdb jmap --heap --pid $pid

• 修改客户端配置文件

UserParameter=web.java.all,sudo /bin/bash /server/scripts/check_java.sh

• 添加zabbix用户到sudoers文件中

zabbix ALL=(ALL) NOPASSWD: ALL

• 重启zabbix客户端服务

systemctl restart zabbix-agent2.service

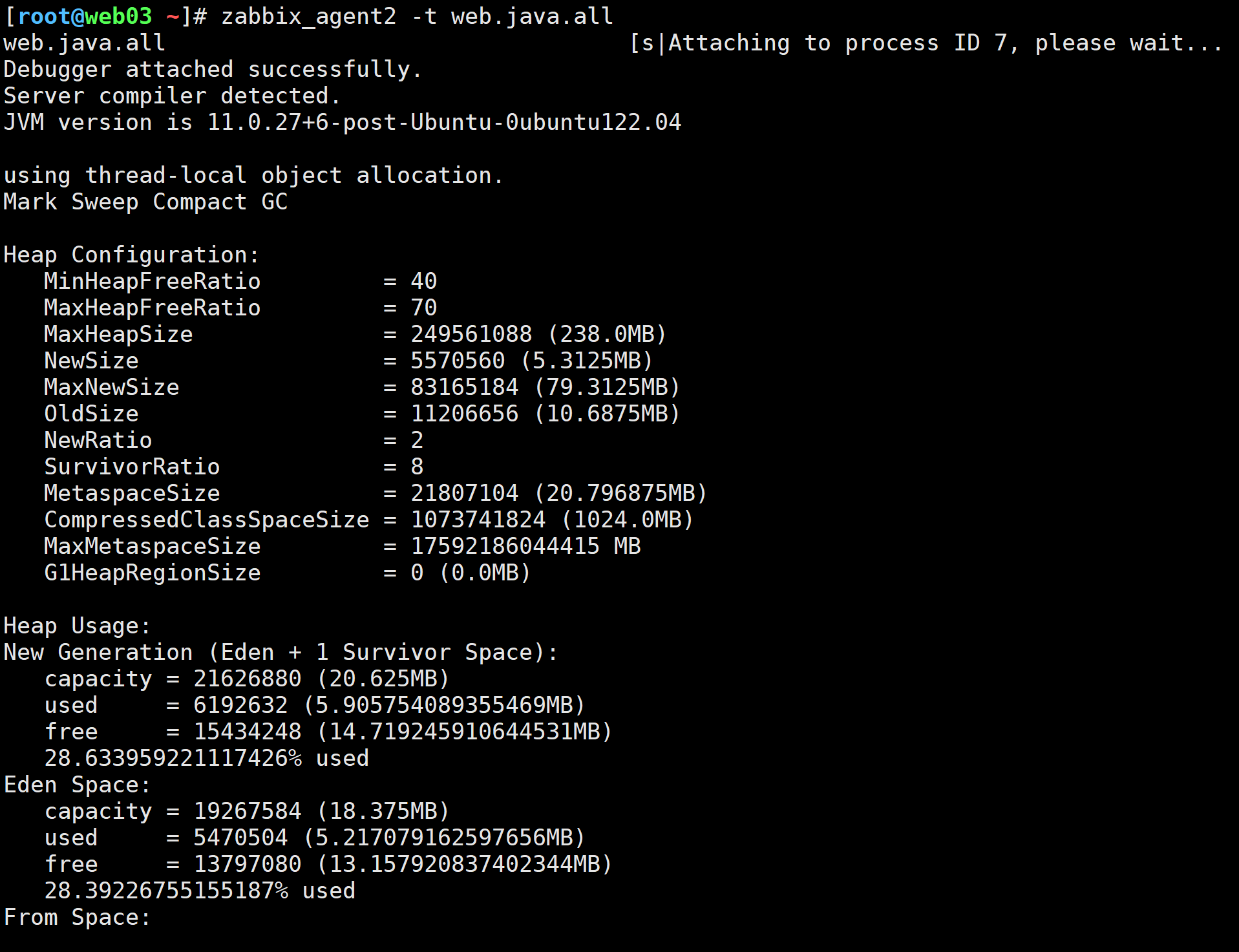

• 客户端测试

zabbix_agent2 -t web.java.all

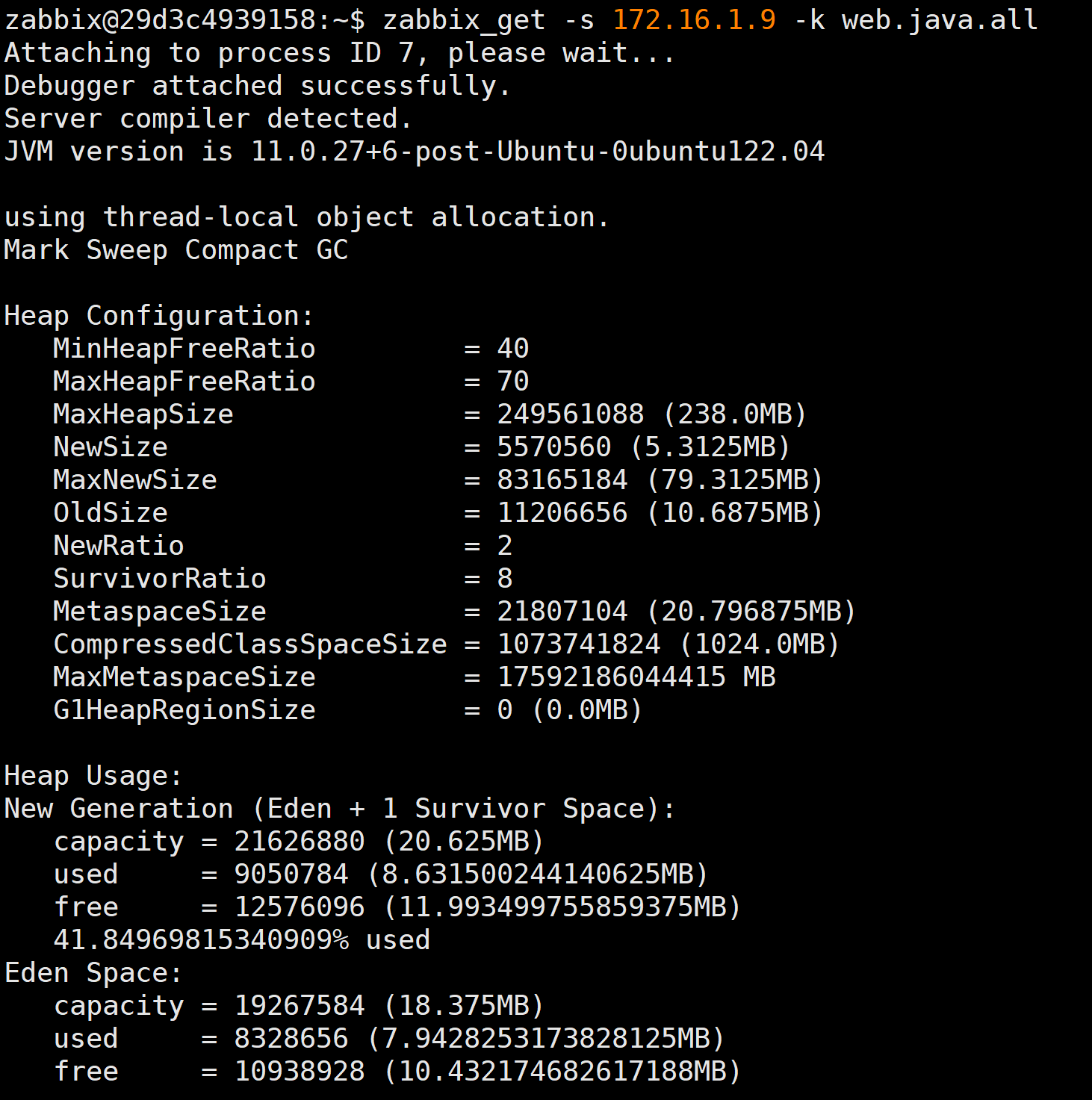

• 服务端测试

zabbix_get -s 172.16.1.9 -k web.java.all

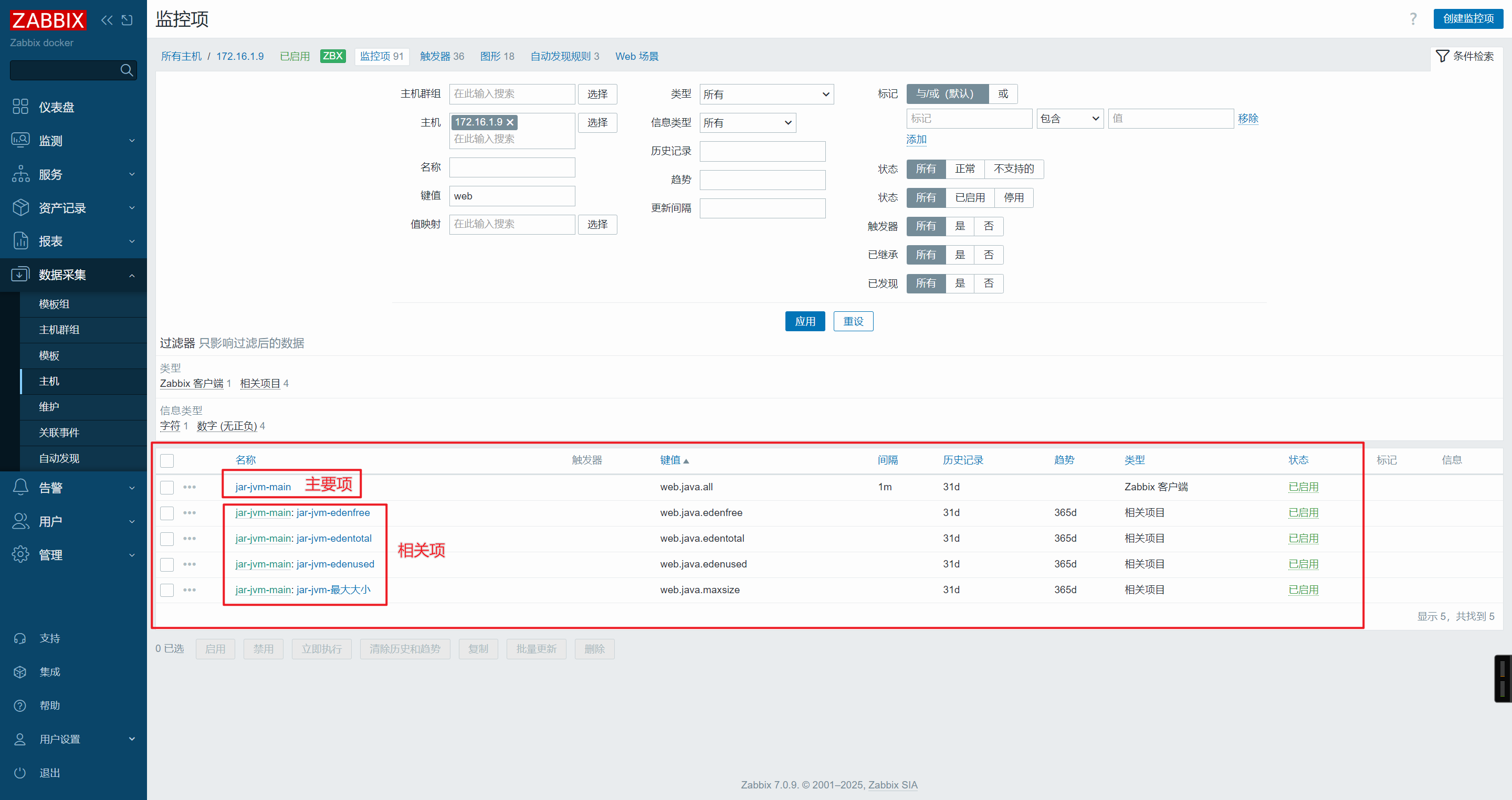

🍀web页面添加监控项

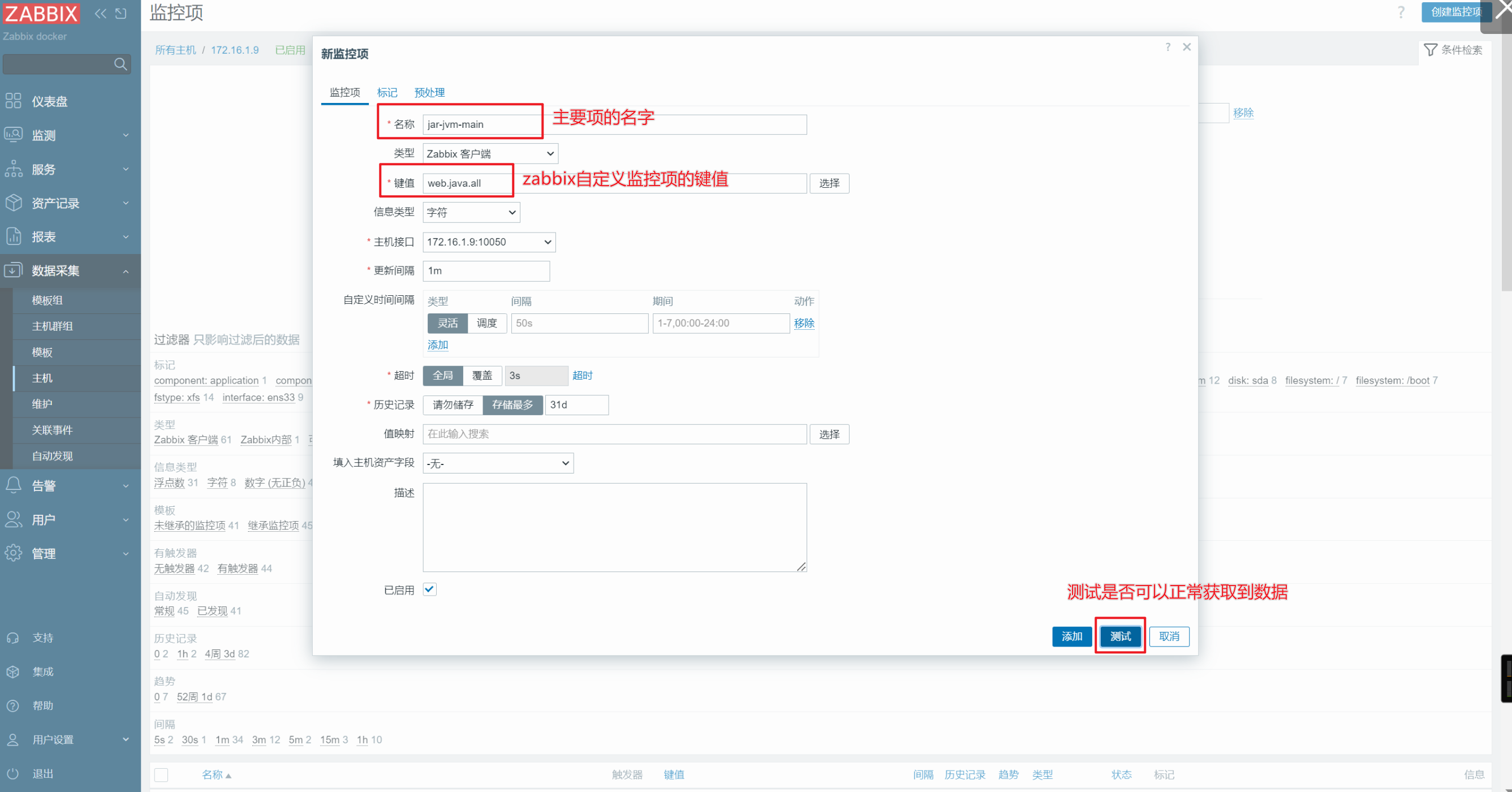

• 添加主要项

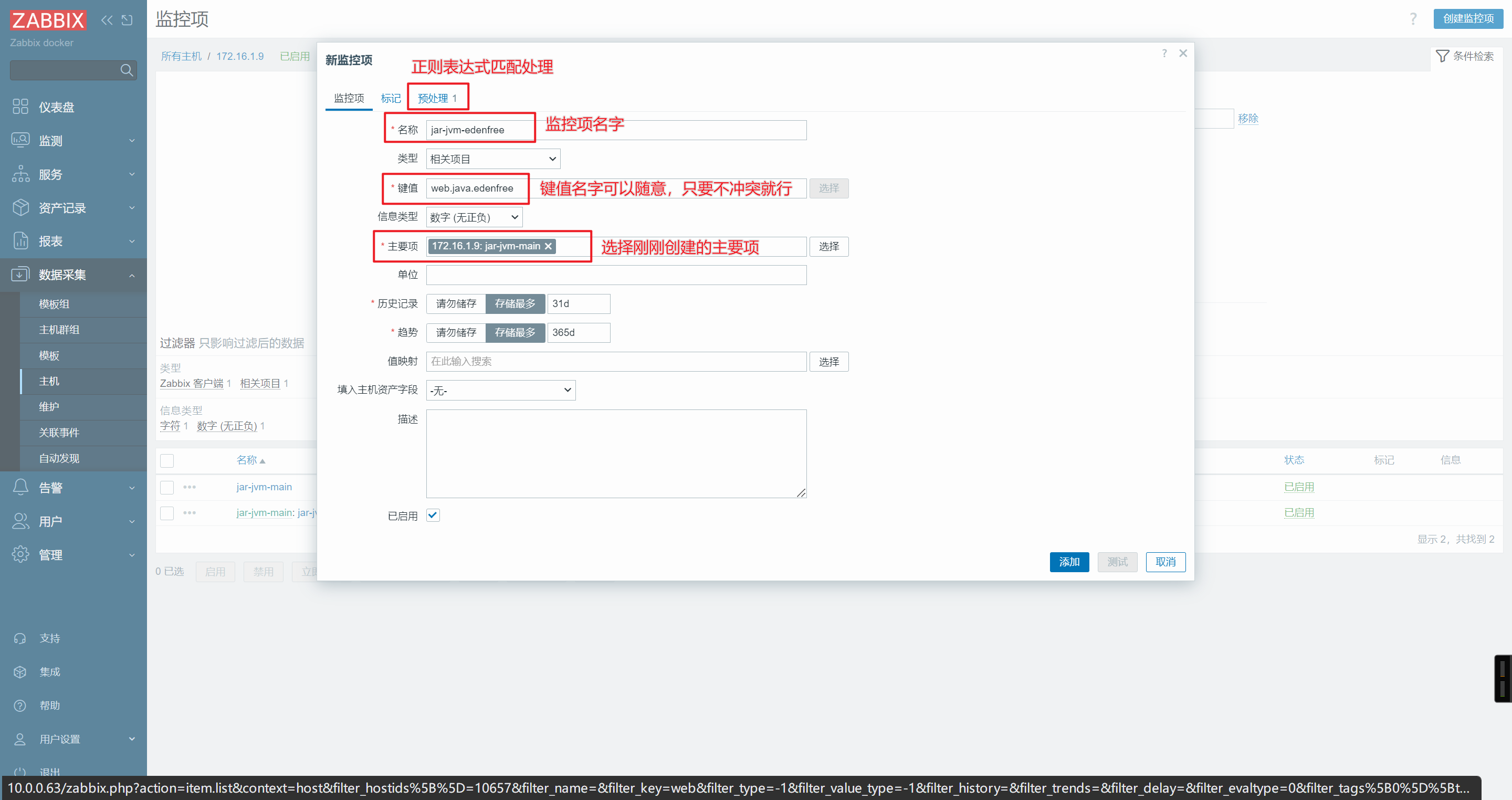

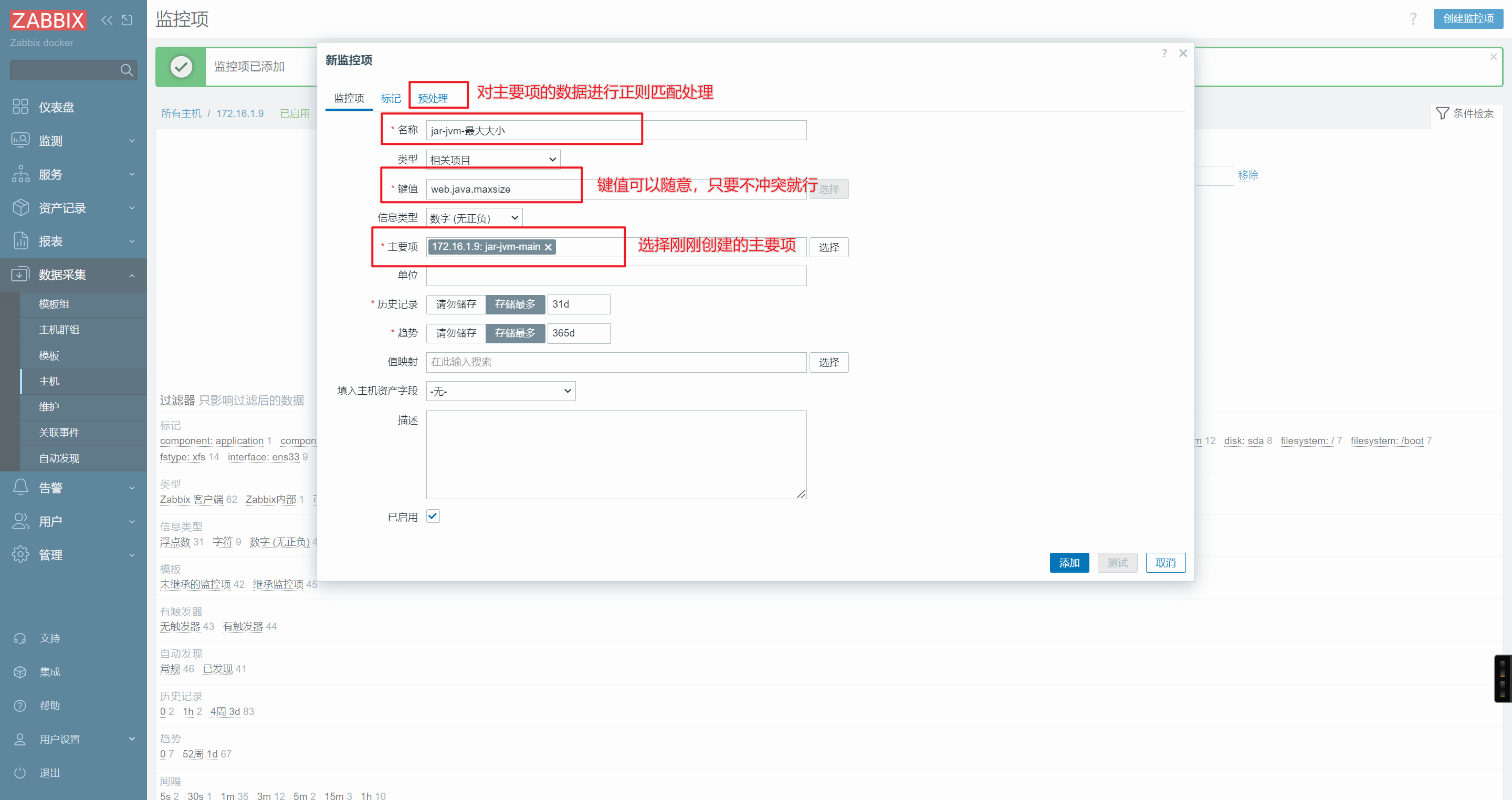

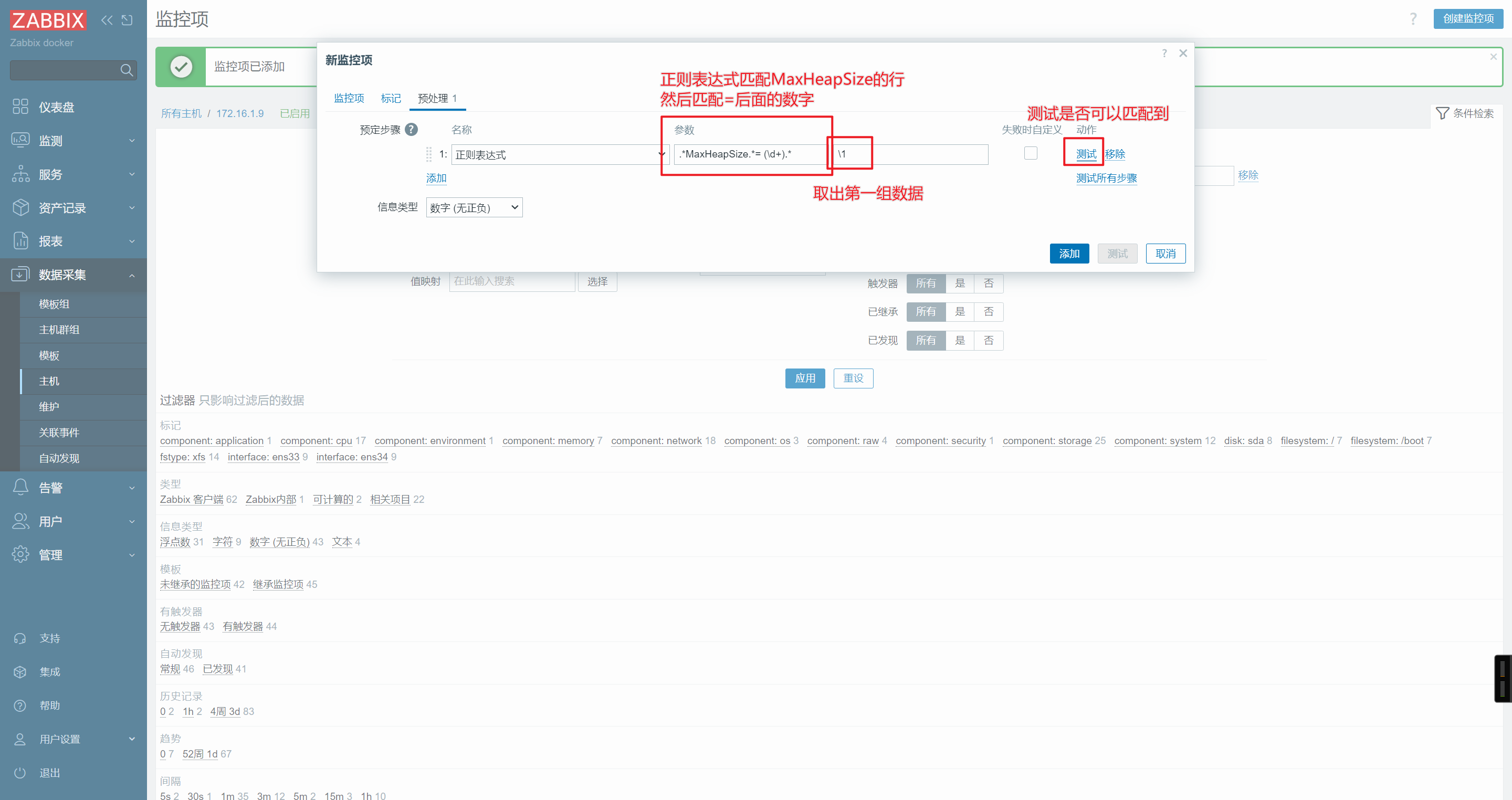

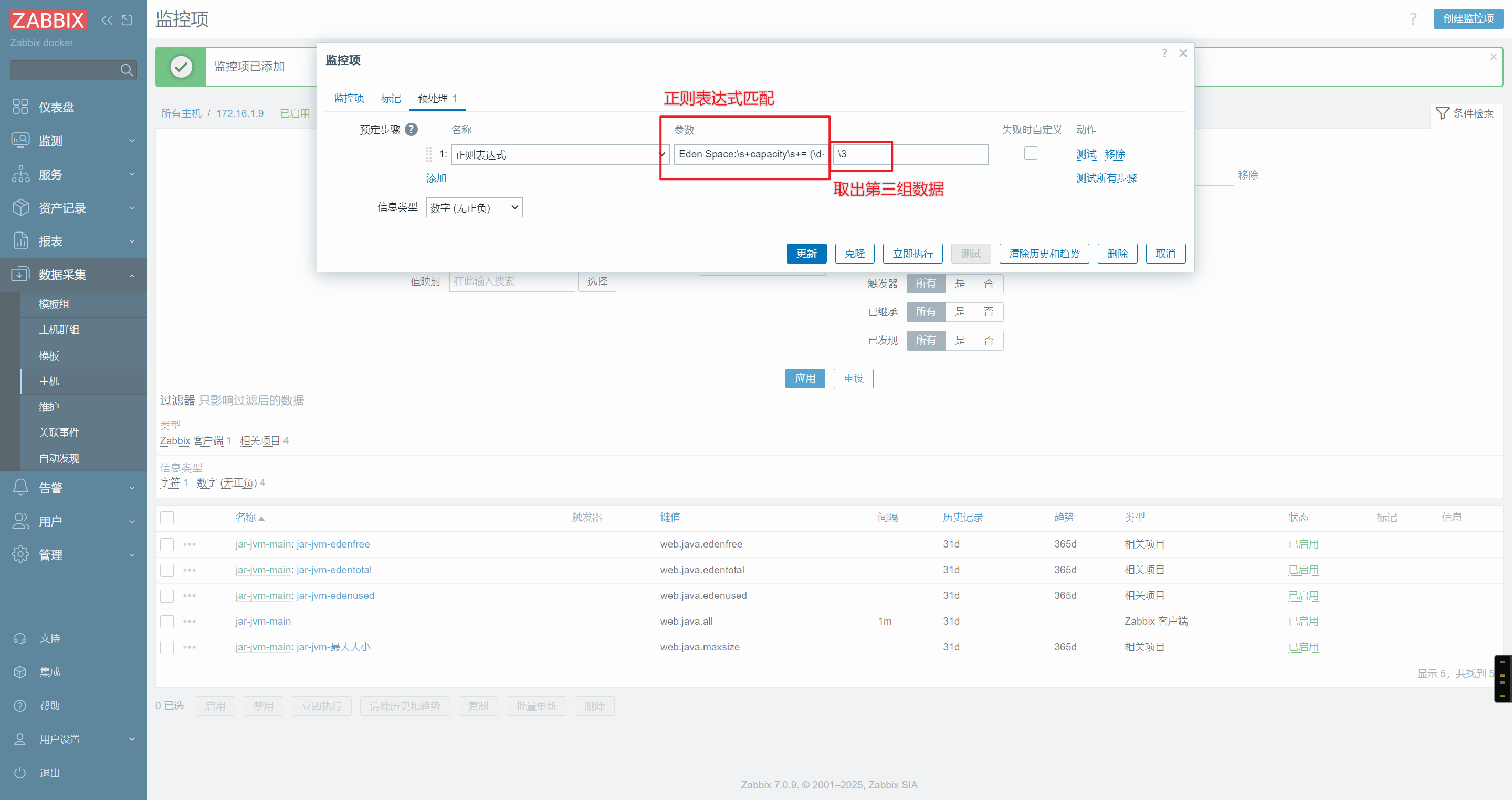

• 添加相关项（maxsize）

• 添加相关项（edenfree）

💾创建模板

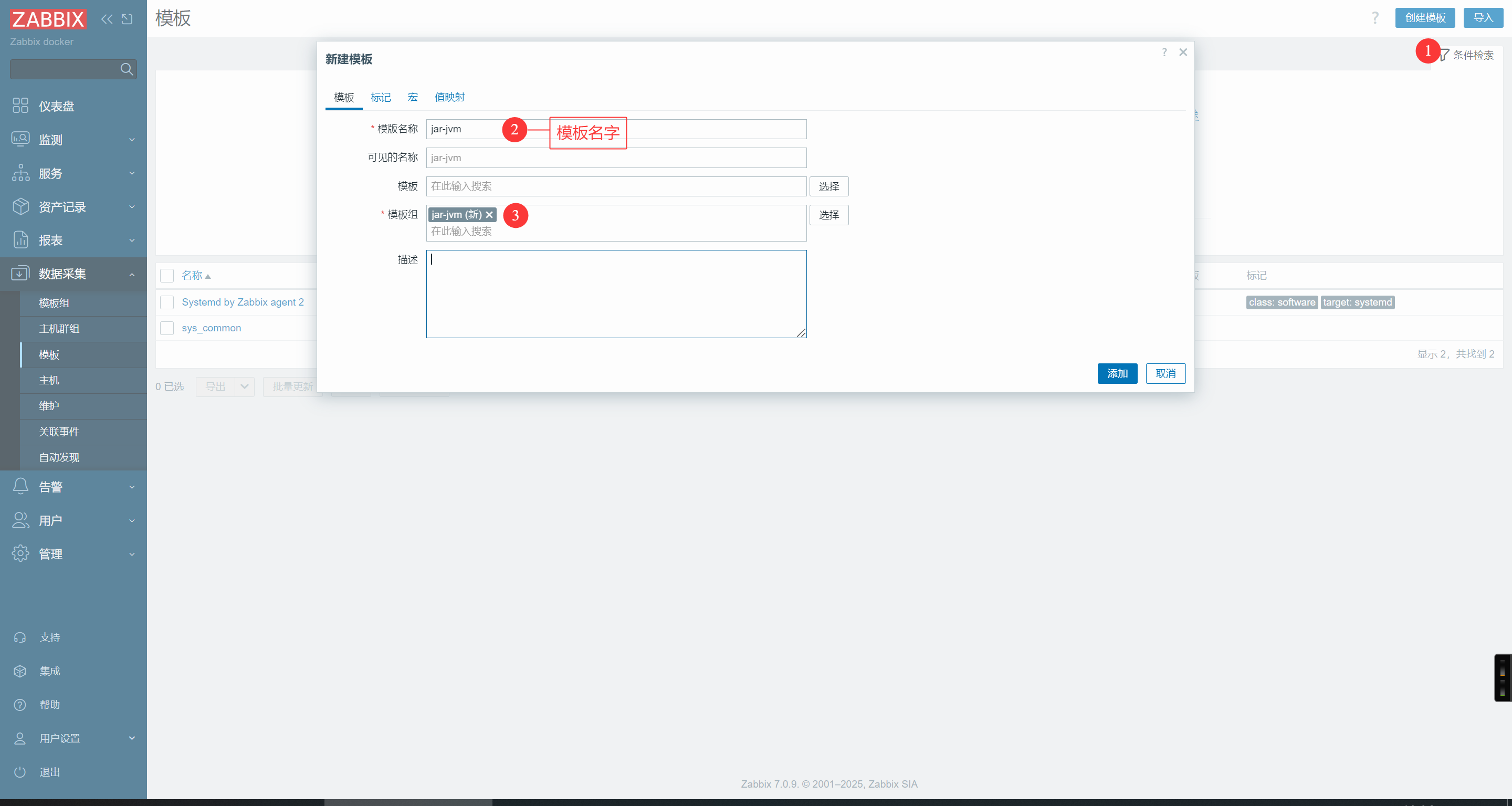

• 创建jar模板

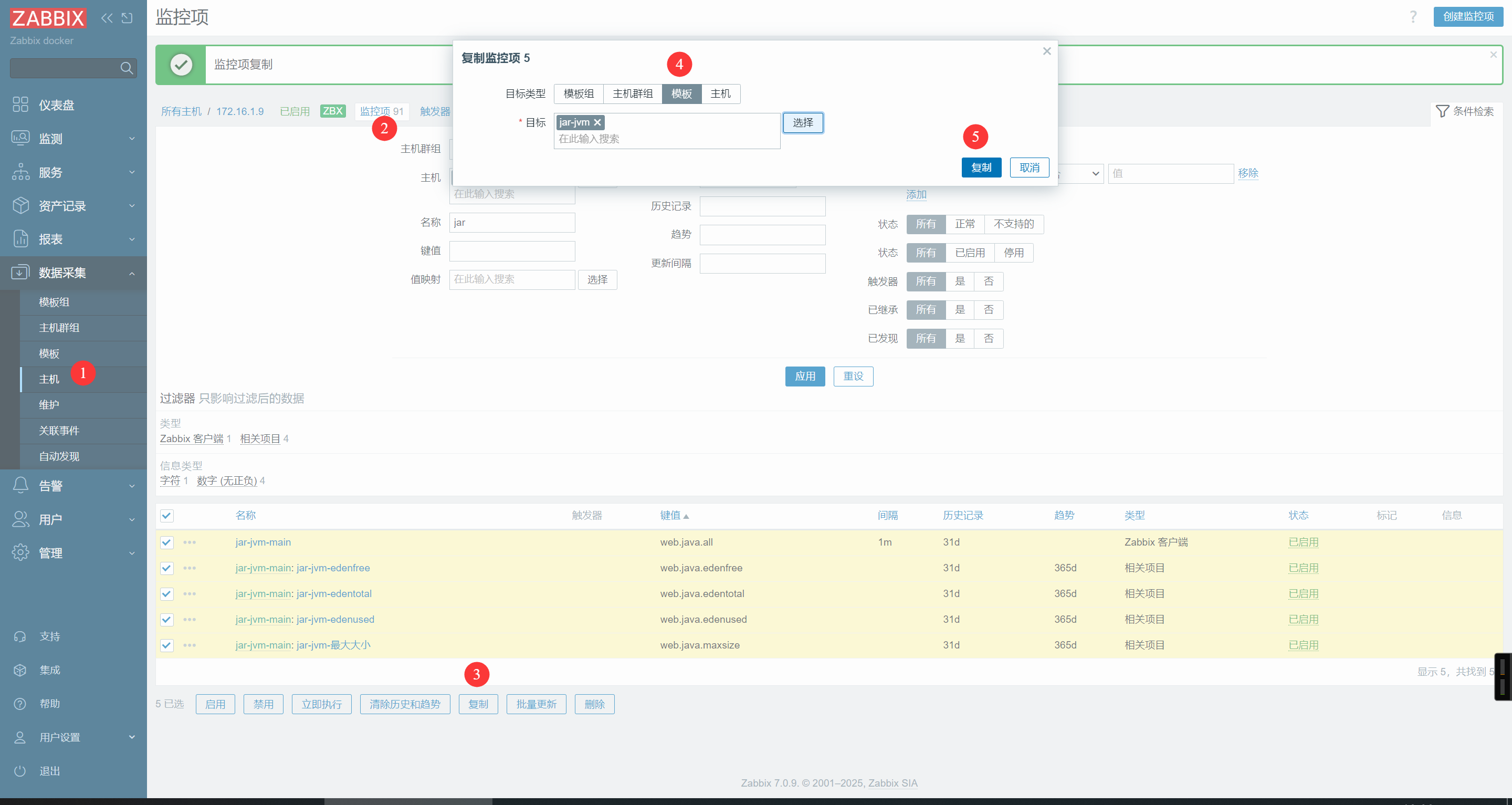

• 添加监控项

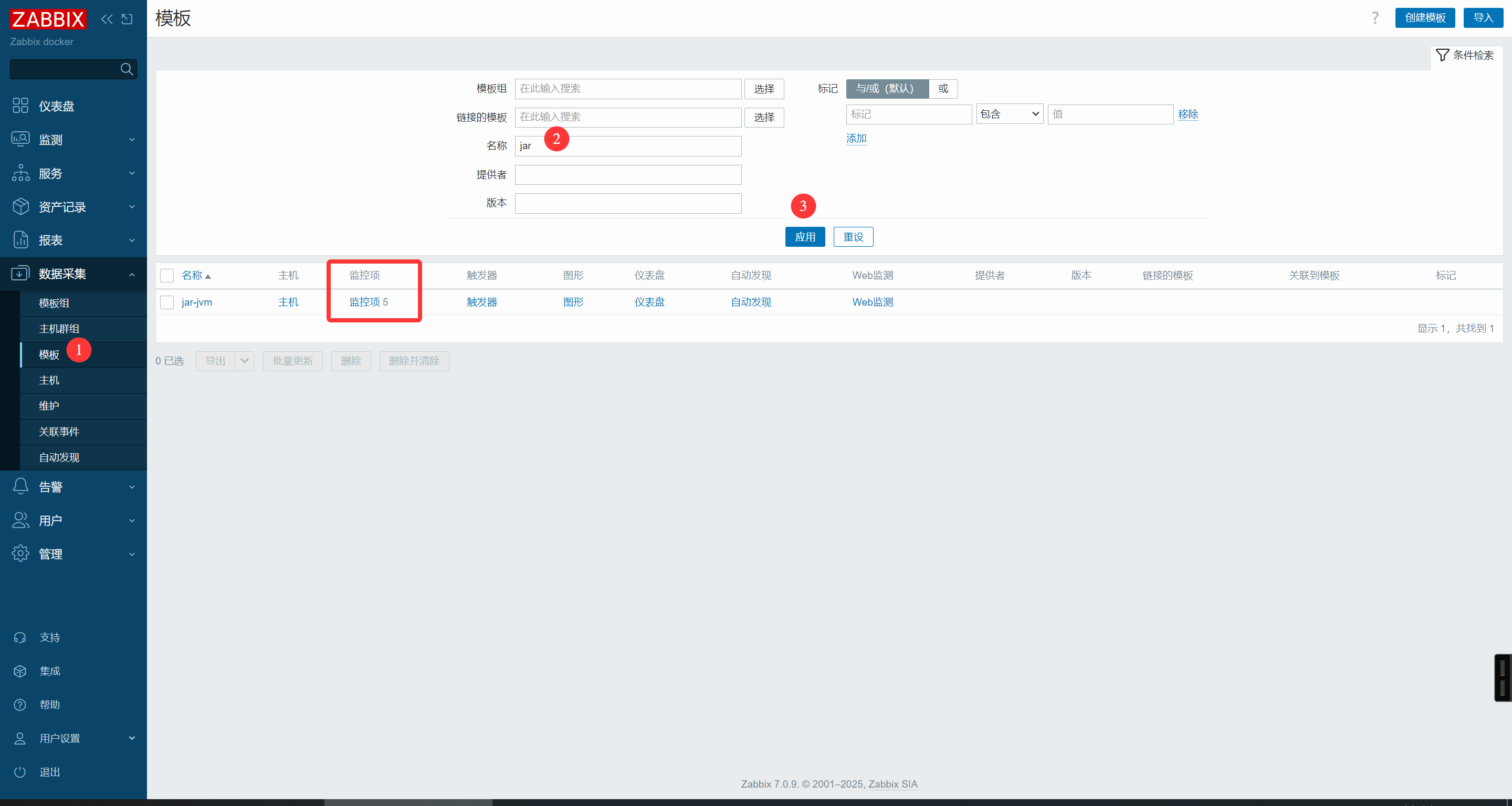

• 查看模板

总结

• 监控windows设备、网络设备
• 自定义监控java应用
• 相关项监控java应用
