空间曲线正交投影及其距离计算的理论与实践

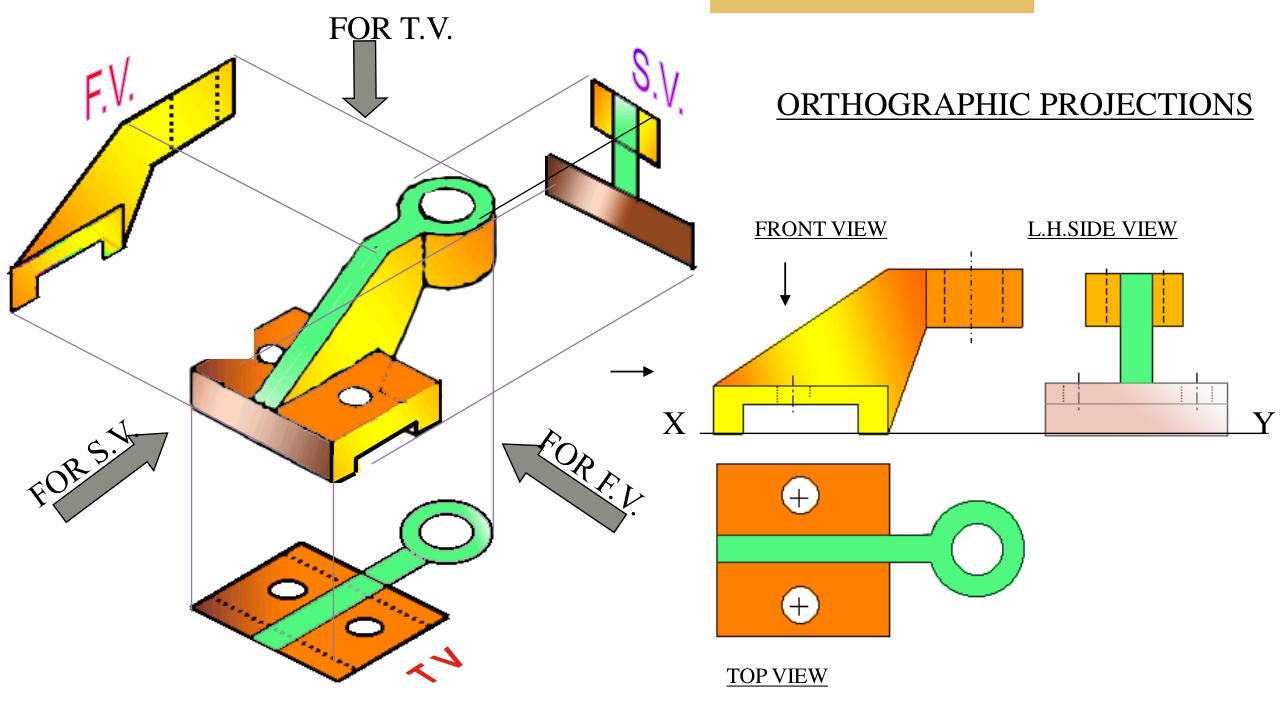

引言：正交投影的几何本质

在三维空间中，正交投影是一种基础而重要的几何变换，它将空间中的点沿特定方向映射到一个平面上。当我们考虑将空间曲线投影到由给定法向量 $\mathbf{n}$ 定义的平面时，这一问题在计算机图形学、CAD/CAM系统和科学计算中具有广泛应用。本文将从数学原理、Python实现到距离计算的等价性问题，全面探讨这一几何操作的深层内涵。

设空间曲线由参数方程 $\mathbf{r}(t)=(x(t),y(t),z(t))$ 定义，目标平面由法向量 $\mathbf{n}=(a,b,c)$ 确定。正交投影的核心思想是：沿法线方向移除点与平面之间的垂直距离。投影点 $\mathbf{p}(t)$ 的通用公式为：

$$\mathbf{p}(t)=\mathbf{r}(t)-\frac{\mathbf{n}\cdot (\mathbf{r}(t)-\mathbf{q})}{\Vert \mathbf{n}{\Vert }^2}\mathbf{n}$$

其中 $\mathbf{q}$ 是平面通过的点（通常取原点），$\cdot$ 表示点积，$\Vert \mathbf{n}{\Vert }^2=a^2+b^2+c^2$。这一公式的几何意义在于：将点 $\mathbf{r}(t)$ 分解为平行于法向量的分量和平面内的分量，并保留后者。

Python实现与可视化验证

投影算法实现

在Python中，我们可高效实现正交投影算法：

import numpy as npdef orthogonal_projection(curve, normal, plane_point=None):n = np.array(normal, dtype=float)n_squared = np.dot(n, n)if n_squared < 1e-10:raise ValueError("法向量不能为零向量")q = np.zeros(3) if plane_point is None else np.array(plane_point)def projection(t):r = curve(t)k = np.dot(n, r - q) / n_squaredreturn r - k * nreturn projection

多场景验证

通过四个典型场景验证算法的正确性：

1. 直线投影到xy平面
   曲线 $\mathbf{r}(t)=(t,t,t)$，法向量 $\mathbf{n}=(0,0,1)$
   数学验证：当 $t=1$ 时
   $\mathbf{n}\cdot \mathbf{r}=1$，$\Vert \mathbf{n}{\Vert }^2=1$，$k=1$
   $\mathbf{p}=(1,1,1)-1\cdot (0,0,1)=(1,1,0)$

2. 螺旋线投影到xy平面
   曲线 $\mathbf{r}(t)=(\cos t,\sin t,t/4)$
   投影结果应为 $xy$ 平面上的圆：$(\cos t,\sin t,0)$

3. 螺旋线投影到斜平面
   法向量 $\mathbf{n}=(1,1,1)$
   验证：所有投影点满足 $x+y+z=0$

4. 非过原点平面投影
   抛物线 $\mathbf{r}(t)=(t,t^2,0)$ 投影到 $z=1$ 平面
   结果应为 $(t,t^2,1)$

可视化结果显示，投影曲线完美位于目标平面，且形状变化符合几何预期，验证了算法的正确性。

距离计算的等价性问题

两种方案的提出

在工程应用中，常需计算投影曲线上两点间的距离。用户提出两种方案：

1. 方案1：先计算原始空间中的距离，再尝试"投影"该距离值
2. 方案2：先将所有点投影到平面，再计算投影平面上的距离

数学本质分析

两种方案不等价，且方案1在数学上不成立。根本原因在于：正交投影不是保距变换。投影对距离的影响取决于原始线段与投影方向的几何关系：

$$d_{\text{proj}}=d_{\text{orig}}\cdot |\sin \theta |$$

其中 $\theta$ 是原始线段与投影平面法向量的夹角。这一关系揭示了距离变换的非线性特性：

• 当 $\theta =90^{\circ }$（线段平行于平面）：$d_{\text{proj}}=d_{\text{orig}}$
• 当 $\theta =0^{\circ }$（线段垂直于平面）：$d_{\text{proj}}=0$

反例验证

考虑三个点：
$A=(1,0,0)$, $B=(0,1,0)$, $C=(0,0,1)$
投影到 $xy$ 平面（$\mathbf{n}=(0,0,1)$）：

# 方案1结果（错误）：
AB距离：1.414 → "投影"后仍为1.414
AC距离：1.414 → "投影"后仍为1.414# 方案2结果（正确）：
AB投影距离：1.414（不变，因AB平行于xy平面）
AC投影距离：1.0（缩短，因AC垂直于xy平面）

方案1无法区分不同方向的线段，导致计算结果错误。

数学证明

设 $\mathbf{v}=\mathbf{a}-\mathbf{b}$，投影点距离：
$$\begin{array}{rl}{d}_{\text{proj}}& =\Vert \mathbf{p}(\mathbf{a})-\mathbf{p}(\mathbf{b})\Vert \\ & =\Vert \left(\mathbf{v}-\frac{\mathbf{n}\cdot \mathbf{v}}{\Vert \mathbf{n}{\Vert }^2}\mathbf{n}\right)\Vert \\ & =\sqrt{\mathbf{v}\cdot \mathbf{v}-\frac{(\mathbf{n}\cdot \mathbf{v}{)}^2}{\Vert \mathbf{n}{\Vert }^2}}\\ & =\Vert \mathbf{v}\Vert \sqrt{1-\frac{(\mathbf{n}\cdot \hat{\mathbf{v}}{)}^2}{\Vert \mathbf{n}{\Vert }^2}}\\ & =d_{\text{orig}}\cdot |\sin \theta |\end{array}$$

该证明严格确立了投影距离与原始距离的几何关系，并揭示了方案1的根本缺陷：距离是标量，而投影是向量操作，无法直接映射。

工程实践与正确计算框架

正确计算流程

在工程实践中，必须采用方案2：

graph LR
A[获取原始点A,B] --> B[正交投影得到A',B']
B --> C[计算d=‖A'-B'‖]

Python实现示例：

def proj_point(p, normal, plane_point=None):n = np.array(normal)q = np.zeros_like(p) if plane_point is None else plane_pointk = np.dot(n, p - q) / np.dot(n, n)return p - k * ndef proj_distance(a, b, normal, plane_point=None):a_proj = proj_point(a, normal, plane_point)b_proj = proj_point(b, normal, plane_point)return np.linalg.norm(a_proj - b_proj)

特殊场景处理

1. 平面内曲线
   若原始曲线已在投影平面内，$\theta =90^{\circ }$，投影前后距离不变：
   $$d_{\text{proj}}=d_{\text{orig}}$$

2. 曲线弧长计算
   投影曲线的弧长需重新积分：
   $$L={\int }_{t_0}^{t_1}\Vert \frac{d\mathbf{p}(t)}{dt}\Vert dt$$
   不可直接使用原始导数的模

3. 大角度偏差处理
   当 $\theta \approx 0^{\circ }$ 时，数值计算可能出现精度问题：

   # 添加数值稳定性处理
   if abs(np.dot(n, v)) / (np.linalg.norm(n) * np.linalg.norm(v)) < 1e-10:return 0.0  # 视为垂直投影


结论：几何不变性与计算哲学

正交投影作为一种线性变换，保持共线性和平行性，但不保持距离和角度。本文通过数学分析、算法实现和反例验证，确立了以下原则：

1. 投影操作与距离计算不可交换
   几何变换的顺序至关重要：$$T(\text{dist}(A,B))\ne \text{dist}(T(A),T(B))$$

2. 距离的本质依赖性
   投影空间的距离是内在几何属性，必须在该空间直接计算，不能通过外部"换算"得到。

3. 工程实现的普适原则
   对于任何几何变换后的度量计算：

   • 先在变换空间定位几何元素
   • 再在目标空间计算度量属性

这一原则不仅适用于正交投影，也适用于透视投影、仿射变换等更复杂的几何操作。在计算机图形学、机器人学和物理仿真领域，深刻理解这一原则对开发鲁棒算法至关重要。

正交投影的数学优雅在于它揭示了高维空间与低维子空间的关系，而距离计算的微妙之处则提醒我们：几何不变性是相对的，度量的本质依赖于所在的空间。这一认识是连接抽象数学与工程实践的桥梁。
