Linux ELF文件详解：深入理解可执行文件格式
今天，我想和大家分享一个非常核心的概念——ELF文件格式。这是Linux系统中可执行文件、目标文件和共享库的标准格式，理解它对于掌握Linux程序的编译、链接和加载过程至关重要。
ELF文件是什么？
ELF (Executable and Linkable Format) 是Linux系统下的可执行与可链接格式，它定义了二进制文件的结构，使操作系统能够正确地加载、执行程序。简单来说，当我们编译C/C++程序后，生成的可执行文件就是ELF格式的。
ELF文件可以分为三种主要类型：
- 可执行文件：可以直接运行的程序
- 可重定位文件：编译后的目标文件(.o)，需要链接后才能执行
- 共享目标文件：动态库(.so)，可以在运行时被动态链接
ELF文件的整体结构
ELF文件的结构可以从两个视角来看：

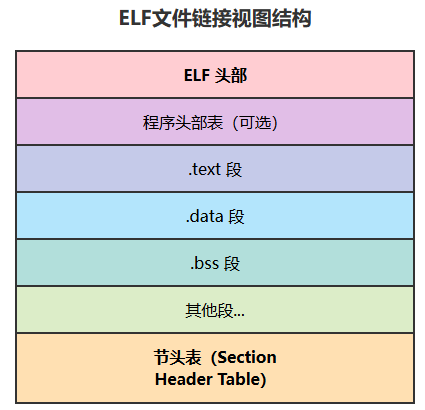

1. 链接视图（Linking View）
链接视图关注的是如何将多个目标文件链接成一个可执行文件，主要包含以下部分：

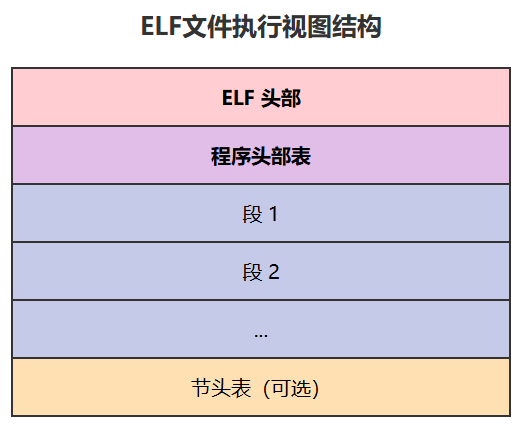

2. 执行视图（Execution View）
执行视图关注的是程序如何被加载到内存中执行，主要包含：

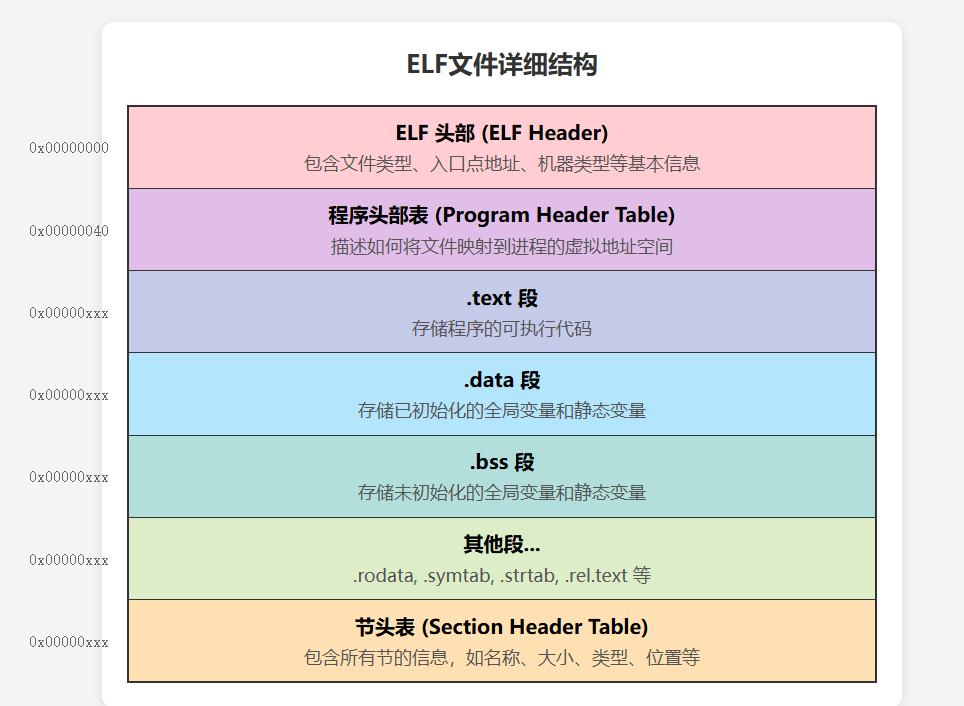

ELF文件的主要组成部分
1. ELF头部（ELF Header）
ELF头部位于文件开始处，包含了描述整个文件的基本信息，如：
- 魔数（Magic Number）：标识文件为ELF格式
- 文件类型：可执行文件、可重定位文件或共享目标文件
- 目标机器架构：如x86、ARM等
- 入口点地址：程序开始执行的位置
- 程序头表和节头表的位置和大小
我们可以使用readelf -h命令查看ELF头部信息：
$ readelf -h helloELF Header:Magic: 7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00 Class: ELF64Data: 2's complement, little endianVersion: 1 (current)OS/ABI: UNIX - System VABI Version: 0Type: EXEC (Executable file)Machine: Advanced Micro Devices X86-64Version: 0x1Entry point address: 0x401040Start of program headers: 64 (bytes into file)Start of section headers: 13944 (bytes into file)Flags: 0x0Size of this header: 64 (bytes)Size of program headers: 56 (bytes)Number of program headers: 13Size of section headers: 64 (bytes)Number of section headers: 31Section header string table index: 302. 程序头部表（Program Header Table）
程序头部表描述了如何将文件中的段映射到进程的虚拟地址空间，主要用于可执行文件和共享库。每个表项描述一个段或其他必要信息。
使用readelf -l命令可以查看程序头部表：
$ readelf -l helloElf file type is EXEC (Executable file)Entry point 0x401040There are 13 program headers, starting at offset 64Program Headers:Type Offset VirtAddr PhysAddrFileSiz MemSiz Flags AlignPHDR 0x0000000000000040 0x0000000000400040 0x00000000004000400x00000000000002d8 0x00000000000002d8 R 0x8INTERP 0x0000000000000318 0x0000000000400318 0x00000000004003180x000000000000001c 0x000000000000001c R 0x1[Requesting program interpreter: /lib64/ld-linux-x86-64.so.2]LOAD 0x0000000000000000 0x0000000000400000 0x00000000004000000x0000000000000898 0x0000000000000898 R 0x1000...3. 节（Sections）
节是ELF文件中存储实际数据的区域，不同的节存储不同类型的数据：
- .text：存储程序的可执行代码
- .data：存储已初始化的全局变量和静态变量
- .bss：存储未初始化的全局变量和静态变量（不占用实际文件空间）
- .rodata：存储只读数据，如字符串常量
- .symtab：符号表，存储函数和变量的信息
- .strtab：字符串表，存储符号名称
- .rel.text：代码重定位表
- .rel.data：数据重定位表
- .debug：调试信息
使用readelf -S命令可以查看所有节的信息：
$ readelf -S helloThere are 31 section headers, starting at offset 0x3678:Section Headers:[Nr] Name Type Address OffsetSize EntSize Flags Link Info Align[ 0] NULL 0000000000000000 000000000000000000000000 0000000000000000 0 0 0[ 1] .interp PROGBITS 0000000000400318 00000318000000000000001c 0000000000000000 A 0 0 1[ 2] .note.gnu.build-i NOTE 0000000000400338 000003380000000000000024 0000000000000000 A 0 0 8...4. 节头表（Section Header Table）
节头表包含了所有节的信息，如名称、大小、类型、位置等。链接器使用这些信息来定位和访问各个节。

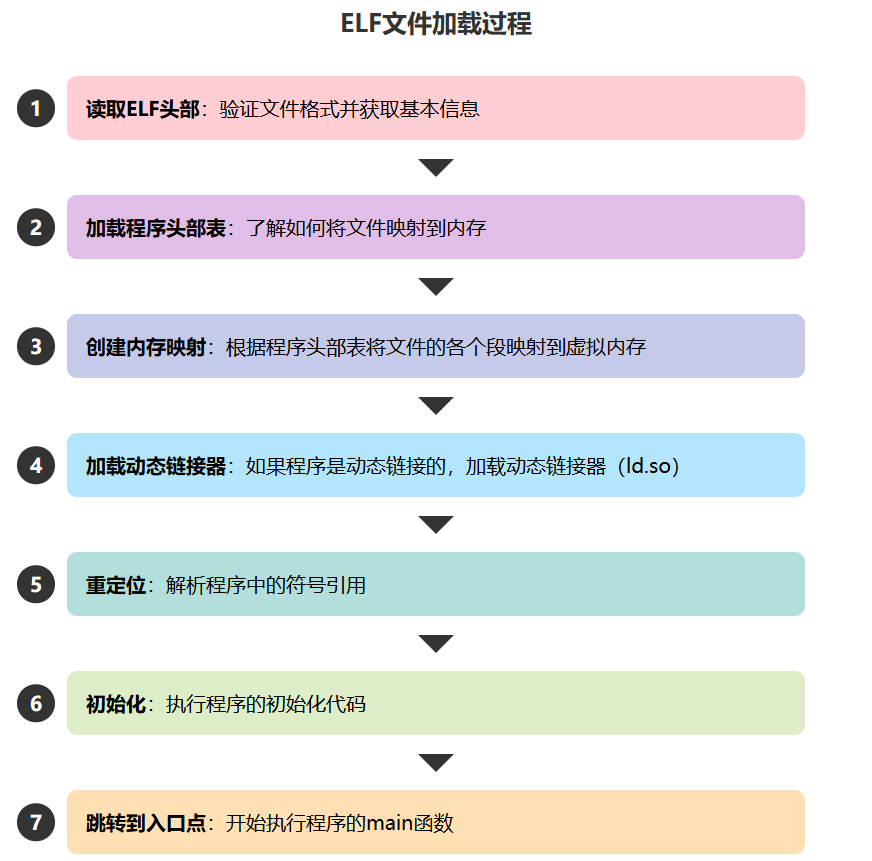

ELF文件的加载过程
当我们执行一个ELF可执行文件时，操作系统会经历以下步骤：
- 读取ELF头部：验证文件格式并获取基本信息
- 加载程序头部表：了解如何将文件映射到内存

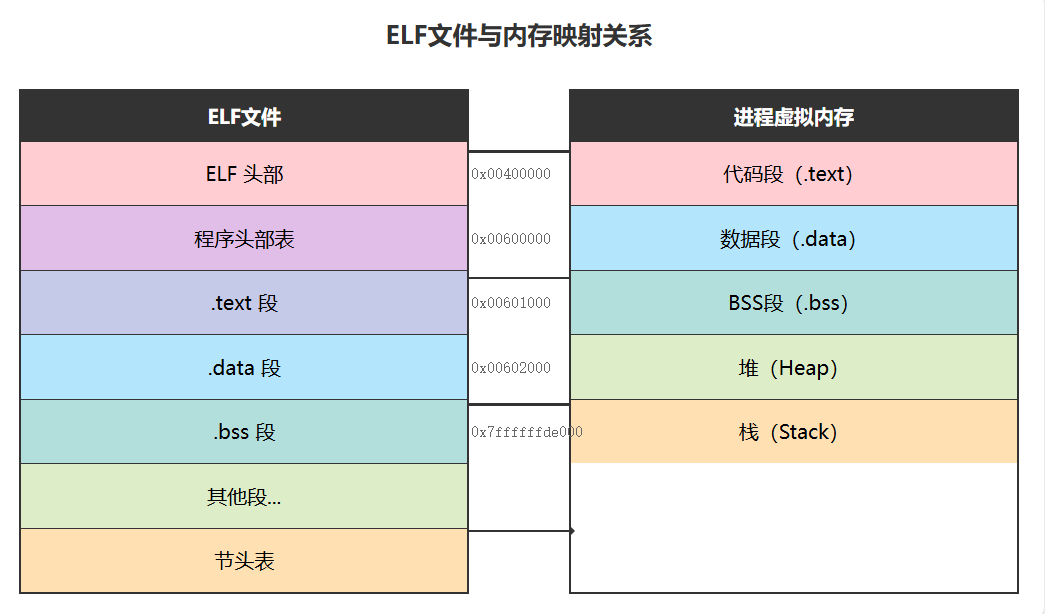

- 创建内存映射：根据程序头部表将文件的各个段映射到虚拟内存
- 加载动态链接器：如果程序是动态链接的，加载动态链接器（ld.so）
- 重定位：解析程序中的符号引用
- 初始化：执行程序的初始化代码
- 跳转到入口点：开始执行程序的main函数
ELF文件的实用工具
Linux提供了多种工具来分析和操作ELF文件：
- readelf：显示ELF文件的完整信息
- objdump：反汇编目标文件
- nm：列出符号表信息
- strip：移除符号表和调试信息
- ldd：显示程序依赖的共享库
- objcopy：复制和转换目标文件
实际案例：分析一个简单的C程序
让我们通过一个简单的C程序来展示ELF文件的结构：
// hello.c#include <stdio.h>int global_var = 42;static int static_var = 100;int main() {printf("Hello, ELF world! Global: %d, Static: %d\n", global_var, static_var);return 0;}编译并分析：
$ gcc -o hello hello.c$ file hellohello: ELF 64-bit LSB shared object, x86-64, version 1 (SYSV), dynamically linked, ...$ readelf -h hello # 查看ELF头部$ readelf -l hello # 查看程序头部表$ readelf -S hello # 查看节头表$ objdump -d hello # 反汇编代码段$ nm hello # 查看符号表$ ldd hello # 查看动态依赖ELF文件格式的优势
ELF格式相比于其他可执行文件格式（如Windows的PE格式）有以下优势：
- 灵活性：支持不同类型的目标文件
- 可扩展性：可以添加新的节和段
- 效率：加载速度快，内存使用高效
- 跨平台：支持多种处理器架构
- 开放标准：完全公开的规范，便于实现和扩展
总结
ELF文件格式是Linux系统中可执行文件、目标文件和共享库的标准格式。理解ELF文件的结构和加载过程，对于深入理解Linux程序的编译、链接和执行机制非常重要。通过本文的介绍，希望大家对ELF文件有了更清晰的认识，能够更好地进行Linux系统编程和调试工作。
在实际开发中，了解ELF格式可以帮助我们解决各种链接和加载问题，优化程序性能，甚至进行一些高级的二进制分析和修改操作。
