SDC命令详解：使用uniquify命令进行唯一化

相关阅读

SDC命令详解https://blog.csdn.net/weixin_45791458/category_12931432.html?spm=1001.2014.3001.5482

---

唯一化简介

        在了解uniquify命令前，首先需要知道唯一化的定义：唯一化指的是在综合过程中Design Compiler会自动检测当前设计层次结构中对同一设计（或者说模块）的多次引用（例化），并为每个实例生成一个独立的设计副本。

        该过程首先复制（已设置的约束也会进行复制和调整）并重命名被多次引用的设计（不包括有dont_touch属性的实例和设计），命名规则由uniquify_naming_style变量（默认为%s_%d，其中%s指的是原设计名，%d是一个确保名称唯一所需的最小整数）控制。原始设计将不再可访问，原始设计或其中对象的将从包含它们的集合中删除。复制后Design Compiler可以针对每个唯一副本基于其所在环境进行单独优化，如图1所示。

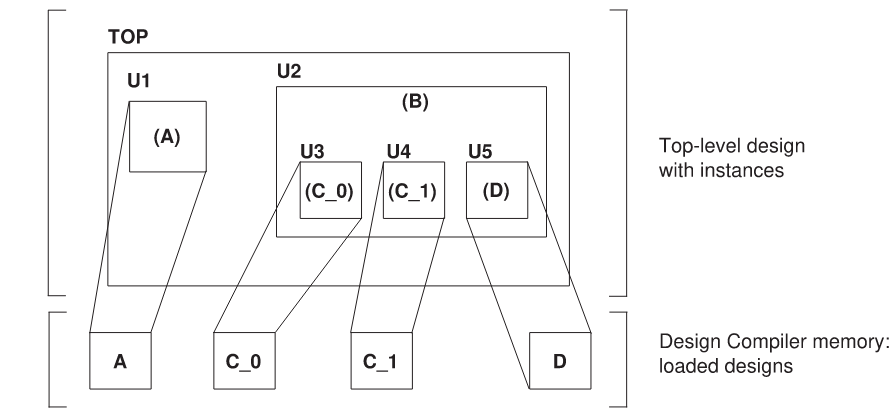

图1 唯一化的结果

uniquify命令

        除了使用综合类命令（如compile和compile_ultra命令）外，用户可以使用uniquify命令显式进行唯一化（其实它并不是一个SDC命令，归为此类只是为了方便管理）。

        本文针对Design Compiler，但该命令同样存在于IC Compiler等工具中，它们大致相同，略有差别。uniquify命令的BNF范式（有关BNF范式，可以参考以往文章）为：

uniquify[-base_name base_name][-force | -cell cell_list [-new_name new_design_name]| -reference design_name][-dont_skip_empty_designs]//注：该命令的选项和参数顺序任意

指定基名字

        -base_name选项用于指定一个基名字，以取代uniquify_naming_style变量中%s代表的原设计名。

强制唯一化

        -force选项用于指定即使实例已唯一或带有dont_touch属性，也强制重命名（顶层设计不受影响）。

        -force选项、-cell选项和-reference选项是互斥的，只能使用其中一个。

指定单元列表

        -cell选项指定一个列表/集合，包含层次单元对象，为其中每个层次单元进行唯一化（即使实例已唯一或带有dont_touch属性）。对于列表而言，如果有多于一个对象，需要使用引号或大括号包围（对使用集合无效），关于列表和集合的区别，可以参考下面的博客。

SDC命令详解：使用集合(Collection)而不是字符串(String)/列表(List)作为命令参数https://chenzhang.blog.csdn.net/article/details/147144571        需要注意的是，如果层次单元对象的父实例尚未唯一化，则也会进行唯一化。如果使用了-cell选项，则原始设计在复制后不会删除。

        -force选项、-cell选项和-reference选项是互斥的，只能使用其中一个。

指定单元名字

        只有当使用了-cell选项且只指定了一个层次单元才能使用该选项，指定一个设计名作为该单元唯一化后的名字（若该设计名已被使用，则该选项失效）。

指定设计名

        -reference选项用于指定一个设计名，为当前设计中引用此设计的实例进行唯一化（即使设计已唯一或带有dont_touch属性）。

        如果使用了-reference选项，则原始设计在复制后不会删除。

        -force选项、-cell选项和-reference选项是互斥的，只能使用其中一个。

指定不跳过空设计

        -dont_skip_empty_designs选项指定即使是黑盒设计也会进行唯一化；默认情况下黑盒设计保持不变。

简单使用

        以图2所示的层次结构为例。

图2 层次结构

综合时的唯一化

        首先使用list_designs命令查看内存中的所有设计。

dc_shell> list_designs
leaf_module    middle_module    top_module (*)

        随后使用compile命令（如果使用compile_ultra命令需要添加-no_autoungroup选项防止自动解组）进行综合并再次使用list_designs命令查看内存中的所有设计，可以发现此时进行了唯一化。

dc_shell> compile
dc_shell> list_designs
leaf_module_0    leaf_module_1    middle_module_0    middle_module_1    top_module (*)

用户显式进行唯一化

        首先使用list_designs命令查看内存中的所有设计。

dc_shell> list_designs
leaf_module    middle_module    top_module (*)

        随后使用uniquify命令进行唯一化并再次使用list_designs命令查看内存中的所有设计，可以发现此时进行了唯一化。

dc_shell> uniquify
dc_shell> list_designs
leaf_module_0    leaf_module_1    middle_module_0    middle_module_1    top_module (*)
