芯片设计中的通信“动脉”：I2C与I3C IP深度解析
在复杂的芯片系统中，各类传感器、存储器和外设如同精密齿轮，而通信总线就是连接它们的“动脉”。I2C作为经典的低速串行总线，已服役数十年，而新一代I3C协议正以更高效率、更强功能掀起芯片设计变革。本文将深入对比二者特性，揭示IP选型背后的设计逻辑。
一、I2C：经典协议的“阿喀琉斯之踵”
I2C（Inter-Integrated Circuit）由飞利浦于1982年提出，凭借双线制（SDA数据线+SCL时钟线）和简洁架构成为嵌入式系统的标配：
// 典型I2C写寄存器时序
Start → 设备地址(7bit) + 写(0) → ACK → 寄存器地址 → ACK → 数据 → ACK → Stop
技术优势：
极简硬件：2根线支持多设备（理论127个，实际≤8个）
多主仲裁：时钟同步+数据线与逻辑实现无损仲裁
速率覆盖：标准模式(100Kbps)到超高速模式(5Mbps)
芯片设计痛点：
中断需额外GPIO：每个从设备中断请求占用独立引脚
静态地址冲突：同地址设备需硬件复用器
功耗瓶颈：开漏输出+上拉电阻导致静态功耗
速率天花板：5Mbps难以满足传感器融合需求
当手机塞入10+个传感器时，I2C的GPIO占用和功耗成为致命短板。
二、I3C：破局而生的总线新贵
MIPI联盟推出的I3C（Improved Inter-Integrated Circuit）在兼容I2C基础上实现三大突破：
1. 物理层革新
| 特性 | I2C | I3C |
|---|---|---|
| 输出模式 | 开漏输出+上拉电阻 | SCL推挽输出，SDA混合模式 |
| 信号线 | SDA+SCL | SDA+SCL+SDA#（差分抗干扰） |
| 典型功耗 | 较高（电阻耗电） | 降低50%以上 |
| 最大速率 | 5Mbps | SDR模式12.5Mbps，HDR模式30Mbps |
推挽输出消除上拉电阻，配合SDA#差分信号将抗干扰能力提升10倍，实测传输距离延长至15米。
2. 协议层进化
杀手级特性：
IBI（带内中断）
从设备通过SDA线发送中断请求，省去专用GPIO
主机：SCL保持低电平 → 从机：抢占SDA发送中断包（地址+优先级）
动态地址分配
主设备通过ENTDAA CCC命令分配7bit地址，彻底解决冲突
ENTDAA流程：广播0x07 → 从机回复48bit PID → 主机仲裁分配地址
CCC通用命令集
255个标准化命令（如SETDASA、GETBCR），实现寄存器统一访问
3. 高级功能加持
热插拔支持：设备动态接入/移除不影响总线
多主增强仲裁：优先级策略优化总线利用率
HDR高速模式：三元编码实现30Mbps（HDR-TSP）
三、芯片IP设计关键考量
选择I2C/I3C IP核时需权衡以下维度：

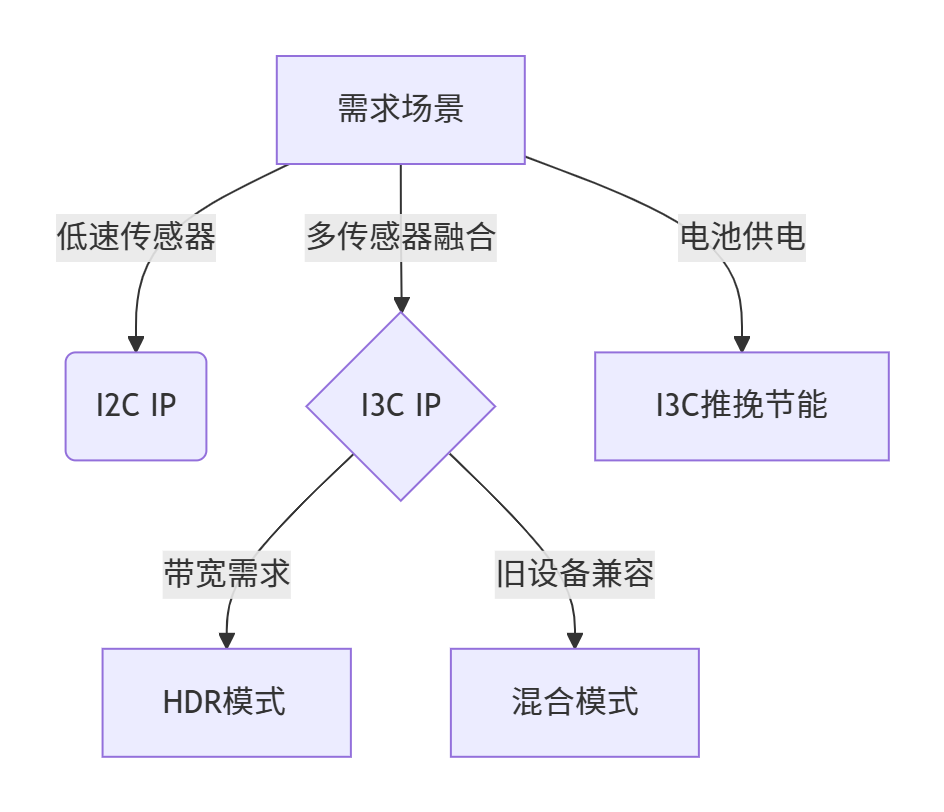

1.场景适配
| 场景 | 推荐协议 | 原因 |
|---|---|---|
| 低速传感器（温湿度） | I2C | 成本敏感，无需高速 |
| 多传感器融合系统 | I3C | IBI省引脚，HDR满足带宽 |
| 电池供电设备 | I3C | 推挽输出降低静态功耗 |
| 旧设备兼容 | I3C混合模式 | 可同时驱动I2C/I3C设备 |
2. IP核选型要点
协议覆盖：是否支持I3C HDR模式/CCC命令全集
面积优化：I3C IP通常比I2C大15-20%（需仲裁器等模块）
功耗管理：检查睡眠模式电流（I3C通常<1μA）
验证完备性：重点测试多主仲裁、热插拔边界场景
案例：某智能手表芯片采用I3C IP，将12个传感器的中断线从24根降至1根，PCB面积节省30%。
四、未来演进：I3C的统治之路
随着MIPI I3C v1.2标准发布，新特性持续加码：
群组广播：单命令批量操作设备组
时序增强：精度达纳秒级，支持激光雷达
安全扩展：端到端加密（AES-128）
据Yole预测，2025年I3C在移动设备渗透率将超80%，汽车电子领域增速达40%。
结语
I2C如同可靠的老将，仍在成本敏感场景坚守阵地；而I3C正如新锐统帅，以更低的功耗、更强的功能、更高的集成度重塑芯片通信架构。当设计下一代智能设备芯片时，选择I3C不仅是技术升级，更是面向未来的战略布局。
