Python_day49cbam模块介绍

一、cbam模块介绍

1.cbam注意力

之前我们介绍了se通道注意力，我们说所有的模块本质上只是对特征进一步提取，今天进一步介绍cbam注意力

CBAM 是一种能够集成到任何卷积神经网络架构中的注意力模块。它的核心目标是通过学习的方式，自动获取特征图在通道和空间维度上的重要性，进而对特征图进行自适应调整，增强重要特征，抑制不重要特征，提升模型的特征表达能力和性能。简单来说，它就像是给模型装上了 “智能眼镜”，让模型能够更精准地看到图像中关键的部分

CBAM 由两个主要部分组成：

通道注意力模块（Channel Attention Module）和空间注意力模块（Spatial Attention Module）。这两个模块顺序连接，共同作用于输入的特征图。

SE 通道注意力的局限：仅关注 “哪些通道重要”，未考虑 “重要信息在空间中的位置”。 CBAM 的突破： 通道注意力（Channel Attention）：分析 “哪些通道的特征更关键”（如图像中的颜色、纹理通道）。 空间注意力（Spatial Attention）：定位 “关键特征在图像中的具体位置”（如物体所在区域）。 二者结合：让模型同时学会 “关注什么” 和 “关注哪里”，提升特征表达能力。

输入特征图 → 通道注意力模块 → 空间注意力模块 → 输出增强后的特征图

轻量级设计：仅增加少量计算量（全局池化 + 简单卷积），适合嵌入各种 CNN 架构（如 ResNet、YOLO）。 即插即用：无需修改原有模型主体结构，直接作为模块插入卷积层之间。 双重优化：同时提升通道和空间维度的特征质量，尤其适合复杂场景（如小目标检测、语义分割）。

这些模块相较于cnn都属于即插即用

import torch
import torch.nn as nn# 定义通道注意力
class ChannelAttention(nn.Module):def __init__(self, in_channels, ratio=16):"""通道注意力机制初始化参数:in_channels: 输入特征图的通道数ratio: 降维比例，用于减少参数量，默认为16"""super().__init__()# 全局平均池化，将每个通道的特征图压缩为1x1，保留通道间的平均值信息self.avg_pool = nn.AdaptiveAvgPool2d(1)# 全局最大池化，将每个通道的特征图压缩为1x1，保留通道间的最显著特征self.max_pool = nn.AdaptiveMaxPool2d(1)# 共享全连接层，用于学习通道间的关系# 先降维（除以ratio），再通过ReLU激活，最后升维回原始通道数self.fc = nn.Sequential(nn.Linear(in_channels, in_channels // ratio, bias=False),  # 降维层nn.ReLU(),  # 非线性激活函数nn.Linear(in_channels // ratio, in_channels, bias=False)   # 升维层)# Sigmoid函数将输出映射到0-1之间，作为各通道的权重self.sigmoid = nn.Sigmoid()def forward(self, x):"""前向传播函数参数:x: 输入特征图，形状为 [batch_size, channels, height, width]返回:调整后的特征图，通道权重已应用"""# 获取输入特征图的维度信息，这是一种元组的解包写法b, c, h, w = x.shape# 对平均池化结果进行处理：展平后通过全连接网络avg_out = self.fc(self.avg_pool(x).view(b, c))# 对最大池化结果进行处理：展平后通过全连接网络max_out = self.fc(self.max_pool(x).view(b, c))# 将平均池化和最大池化的结果相加并通过sigmoid函数得到通道权重attention = self.sigmoid(avg_out + max_out).view(b, c, 1, 1)# 将注意力权重与原始特征相乘，增强重要通道，抑制不重要通道return x * attention #这个运算是pytorch的广播机制

## 空间注意力模块
class SpatialAttention(nn.Module):def __init__(self, kernel_size=7):super().__init__()self.conv = nn.Conv2d(2, 1, kernel_size, padding=kernel_size//2, bias=False)self.sigmoid = nn.Sigmoid()def forward(self, x):# 通道维度池化avg_out = torch.mean(x, dim=1, keepdim=True)  # 平均池化：(B,1,H,W)max_out, _ = torch.max(x, dim=1, keepdim=True)  # 最大池化：(B,1,H,W)pool_out = torch.cat([avg_out, max_out], dim=1)  # 拼接：(B,2,H,W)attention = self.conv(pool_out)  # 卷积提取空间特征return x * self.sigmoid(attention)  # 特征与空间权重相乘

## CBAM模块
class CBAM(nn.Module):def __init__(self, in_channels, ratio=16, kernel_size=7):super().__init__()self.channel_attn = ChannelAttention(in_channels, ratio)self.spatial_attn = SpatialAttention(kernel_size)def forward(self, x):x = self.channel_attn(x)x = self.spatial_attn(x)return x

可以看到CBAM就是通道注意力+空间注意力，二者的输出是串行的

# 测试下通过CBAM模块的维度变化
# 输入卷积的尺寸为
# 假设输入特征图：batch=2，通道=512，尺寸=26x26
x = torch.randn(2, 512, 26, 26)
cbam = CBAM(in_channels=512)
output = cbam(x)  # 输出形状不变：(2, 512, 26, 26)
print(f"Output shape: {output.shape}")  # 验证输出维度

Output shape: torch.Size([2, 512, 26, 26])

2.cnn+cbam训练

import torch
import torch.nn as nn
import torch.optim as optim
from torchvision import datasets, transforms
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt
import numpy as np# 设置中文字体支持
plt.rcParams["font.family"] = ["SimHei"]
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题# 检查GPU是否可用
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
print(f"使用设备: {device}")# 数据预处理（与原代码一致）
train_transform = transforms.Compose([transforms.RandomCrop(32, padding=4),transforms.RandomHorizontalFlip(),transforms.ColorJitter(brightness=0.2, contrast=0.2, saturation=0.2, hue=0.1),transforms.RandomRotation(15),transforms.ToTensor(),transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010))
])test_transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010))
])# 加载数据集（与原代码一致）
train_dataset = datasets.CIFAR10(root='./data', train=True, download=True, transform=train_transform)
test_dataset = datasets.CIFAR10(root='./data', train=False, transform=test_transform)
train_loader = DataLoader(train_dataset, batch_size=64, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=64, shuffle=False)

使用设备: cuda
Files already downloaded and verified

# 定义带有CBAM的CNN模型
class CBAM_CNN(nn.Module):def __init__(self):super(CBAM_CNN, self).__init__()# ---------------------- 第一个卷积块（带CBAM） ----------------------self.conv1 = nn.Conv2d(3, 32, kernel_size=3, padding=1)self.bn1 = nn.BatchNorm2d(32) # 批归一化self.relu1 = nn.ReLU()self.pool1 = nn.MaxPool2d(kernel_size=2)self.cbam1 = CBAM(in_channels=32)  # 在第一个卷积块后添加CBAM# ---------------------- 第二个卷积块（带CBAM） ----------------------self.conv2 = nn.Conv2d(32, 64, kernel_size=3, padding=1)self.bn2 = nn.BatchNorm2d(64)self.relu2 = nn.ReLU()self.pool2 = nn.MaxPool2d(kernel_size=2)self.cbam2 = CBAM(in_channels=64)  # 在第二个卷积块后添加CBAM# ---------------------- 第三个卷积块（带CBAM） ----------------------self.conv3 = nn.Conv2d(64, 128, kernel_size=3, padding=1)self.bn3 = nn.BatchNorm2d(128)self.relu3 = nn.ReLU()self.pool3 = nn.MaxPool2d(kernel_size=2)self.cbam3 = CBAM(in_channels=128)  # 在第三个卷积块后添加CBAM# ---------------------- 全连接层 ----------------------self.fc1 = nn.Linear(128 * 4 * 4, 512)self.dropout = nn.Dropout(p=0.5)self.fc2 = nn.Linear(512, 10)def forward(self, x):# 第一个卷积块x = self.conv1(x)x = self.bn1(x)x = self.relu1(x)x = self.pool1(x)x = self.cbam1(x)  # 应用CBAM# 第二个卷积块x = self.conv2(x)x = self.bn2(x)x = self.relu2(x)x = self.pool2(x)x = self.cbam2(x)  # 应用CBAM# 第三个卷积块x = self.conv3(x)x = self.bn3(x)x = self.relu3(x)x = self.pool3(x)x = self.cbam3(x)  # 应用CBAM# 全连接层x = x.view(-1, 128 * 4 * 4)x = self.fc1(x)x = self.relu3(x)x = self.dropout(x)x = self.fc2(x)return x# 初始化模型并移至设备
model = CBAM_CNN().to(device)
criterion = nn.CrossEntropyLoss()
optimizer = optim.Adam(model.parameters(), lr=0.001)
scheduler = optim.lr_scheduler.ReduceLROnPlateau(optimizer, mode='min', patience=3, factor=0.5)

# 训练函数
def train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs):model.train()all_iter_losses = []iter_indices = []train_acc_history = []test_acc_history = []train_loss_history = []test_loss_history = []for epoch in range(epochs):running_loss = 0.0correct = 0total = 0for batch_idx, (data, target) in enumerate(train_loader):data, target = data.to(device), target.to(device)optimizer.zero_grad()output = model(data)loss = criterion(output, target)loss.backward()optimizer.step()iter_loss = loss.item()all_iter_losses.append(iter_loss)iter_indices.append(epoch * len(train_loader) + batch_idx + 1)running_loss += iter_loss_, predicted = output.max(1)total += target.size(0)correct += predicted.eq(target).sum().item()if (batch_idx + 1) % 100 == 0:print(f'Epoch: {epoch+1}/{epochs} | Batch: {batch_idx+1}/{len(train_loader)} 'f'| 单Batch损失: {iter_loss:.4f} | 累计平均损失: {running_loss/(batch_idx+1):.4f}')epoch_train_loss = running_loss / len(train_loader)epoch_train_acc = 100. * correct / totaltrain_acc_history.append(epoch_train_acc)train_loss_history.append(epoch_train_loss)# 测试阶段model.eval()test_loss = 0correct_test = 0total_test = 0with torch.no_grad():for data, target in test_loader:data, target = data.to(device), target.to(device)output = model(data)test_loss += criterion(output, target).item()_, predicted = output.max(1)total_test += target.size(0)correct_test += predicted.eq(target).sum().item()epoch_test_loss = test_loss / len(test_loader)epoch_test_acc = 100. * correct_test / total_testtest_acc_history.append(epoch_test_acc)test_loss_history.append(epoch_test_loss)scheduler.step(epoch_test_loss)print(f'Epoch {epoch+1}/{epochs} 完成 | 训练准确率: {epoch_train_acc:.2f}% | 测试准确率: {epoch_test_acc:.2f}%')plot_iter_losses(all_iter_losses, iter_indices)plot_epoch_metrics(train_acc_history, test_acc_history, train_loss_history, test_loss_history)return epoch_test_acc# 绘图函数

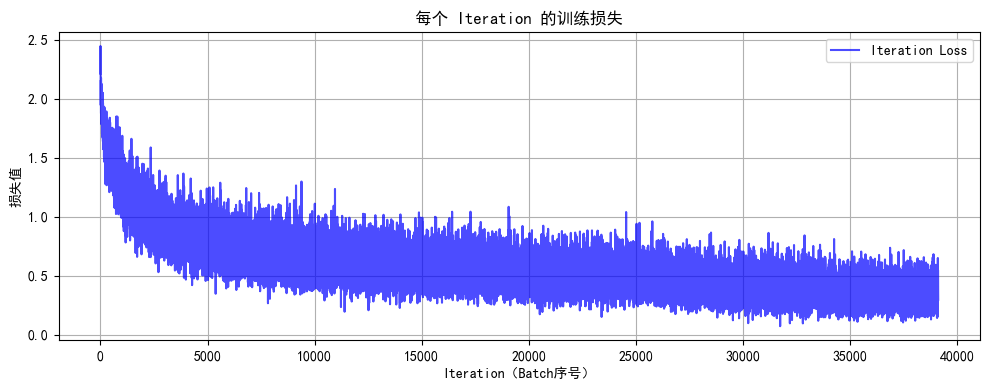

def plot_iter_losses(losses, indices):plt.figure(figsize=(10, 4))plt.plot(indices, losses, 'b-', alpha=0.7, label='Iteration Loss')plt.xlabel('Iteration（Batch序号）')plt.ylabel('损失值')plt.title('每个 Iteration 的训练损失')plt.legend()plt.grid(True)plt.tight_layout()plt.show()def plot_epoch_metrics(train_acc, test_acc, train_loss, test_loss):epochs = range(1, len(train_acc) + 1)plt.figure(figsize=(12, 4))plt.subplot(1, 2, 1)plt.plot(epochs, train_acc, 'b-', label='训练准确率')plt.plot(epochs, test_acc, 'r-', label='测试准确率')plt.xlabel('Epoch')plt.ylabel('准确率 (%)')plt.title('训练和测试准确率')plt.legend()plt.grid(True)plt.subplot(1, 2, 2)plt.plot(epochs, train_loss, 'b-', label='训练损失')plt.plot(epochs, test_loss, 'r-', label='测试损失')plt.xlabel('Epoch')plt.ylabel('损失值')plt.title('训练和测试损失')plt.legend()plt.grid(True)plt.tight_layout()plt.show()# 执行训练
epochs = 50
print("开始使用带CBAM的CNN训练模型...")
final_accuracy = train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs)
print(f"训练完成！最终测试准确率: {final_accuracy:.2f}%")# # 保存模型
# torch.save(model.state_dict(), 'cifar10_cbam_cnn_model.pth')
# print("模型已保存为: cifar10_cbam_cnn_model.pth")

Epoch 50/50 完成 | 训练准确率: 87.68% | 测试准确率: 85.98%

训练完成！最终测试准确率: 85.98%

知识点回顾：

1. 通道注意力模块复习
2. 空间注意力模块
3. CBAM的定义

作业：

尝试对今天的模型检查参数数目，并用tensorboard查看训练过程

一、检查模型参数数目

在训练代码前添加以下函数计算可训练参数总数：



python

def count_parameters(model):return sum(p.numel() for p in model.parameters() if p.requires_grad)# 调用函数打印参数数目
print(f"模型可训练参数总数: {count_parameters(model)}")

二、使用 TensorBoard 监控训练过程

1. 安装依赖

如果尚未安装，需先安装：



bash

pip install tensorboard torchvision

2. 修改训练代码以记录日志

在原训练函数中加入 TensorBoard 日志记录逻辑：



python

from torch.utils.tensorboard import SummaryWriterdef train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs):model.train()# 创建TensorBoard日志写入器（建议用时间戳区分不同训练任务）log_dir = f'runs/cifar10_cbam_cnn_{datetime.now().strftime("%Y%m%d-%H%M%S")}'writer = SummaryWriter(log_dir=log_dir)  # 日志将保存到该目录all_iter_losses = []iter_indices = []train_acc_history = []test_acc_history = []train_loss_history = []test_loss_history = []for epoch in range(epochs):running_loss = 0.0correct = 0total = 0for batch_idx, (data, target) in enumerate(train_loader):data, target = data.to(device), target.to(device)optimizer.zero_grad()output = model(data)loss = criterion(output, target)loss.backward()optimizer.step()iter_loss = loss.item()all_iter_losses.append(iter_loss)iter_indices.append(epoch * len(train_loader) + batch_idx + 1)running_loss += iter_loss_, predicted = output.max(1)total += target.size(0)correct += predicted.eq(target).sum().item()# 记录每个Batch的损失到TensorBoardwriter.add_scalar('Train/Batch_Loss', iter_loss, iter_indices[-1])  # 步骤为全局迭代次数if (batch_idx + 1) % 100 == 0:print(f'Epoch: {epoch+1}/{epochs} | Batch: {batch_idx+1}/{len(train_loader)} 'f'| 单Batch损失: {iter_loss:.4f} | 累计平均损失: {running_loss/(batch_idx+1):.4f}')epoch_train_loss = running_loss / len(train_loader)epoch_train_acc = 100. * correct / totaltrain_acc_history.append(epoch_train_acc)train_loss_history.append(epoch_train_loss)# 记录Epoch级训练指标到TensorBoardwriter.add_scalar('Train/Epoch_Loss', epoch_train_loss, epoch+1)writer.add_scalar('Train/Epoch_Accuracy', epoch_train_acc, epoch+1)# 测试阶段model.eval()test_loss = 0correct_test = 0total_test = 0with torch.no_grad():for data, target in test_loader:data, target = data.to(device), target.to(device)output = model(data)test_loss += criterion(output, target).item()_, predicted = output.max(1)total_test += target.size(0)correct_test += predicted.eq(target).sum().item()epoch_test_loss = test_loss / len(test_loader)epoch_test_acc = 100. * correct_test / total_testtest_acc_history.append(epoch_test_acc)test_loss_history.append(epoch_test_loss)# 记录Epoch级测试指标到TensorBoardwriter.add_scalar('Test/Epoch_Loss', epoch_test_loss, epoch+1)writer.add_scalar('Test/Epoch_Accuracy', epoch_test_acc, epoch+1)scheduler.step(epoch_test_loss)print(f'Epoch {epoch+1}/{epochs} 完成 | 训练准确率: {epoch_train_acc:.2f}% | 测试准确率: {epoch_test_acc:.2f}%')# 关闭日志写入器writer.close()plot_iter_losses(all_iter_losses, iter_indices)plot_epoch_metrics(train_acc_history, test_acc_history, train_loss_history, test_loss_history)return epoch_test_acc

三、运行训练并启动 TensorBoard

1. 执行训练：

   python

   epochs = 50
   print("开始使用带CBAM的CNN训练模型...")
   # 先打印参数数目
   print(f"模型可训练参数总数: {count_parameters(model)}")
   final_accuracy = train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs)
   print(f"训练完成！最终测试准确率: {final_accuracy:.2f}%")


2. 启动 TensorBoard：
   在终端中运行（需进入项目根目录）：

   bash

   tensorboard --logdir=runs




   然后访问浏览器地址 http://localhost:6006 查看训练曲线。

四、TensorBoard 界面说明

• 标量曲线（SCALARS）：查看训练 / 测试损失和准确率随迭代次数或 Epoch 的变化趋势。
• 直方图（HISTOGRAMS）：监控模型参数和梯度的分布变化（如需记录，需额外添加writer.add_histogram）。
• 对比不同训练任务：若多次训练时使用不同log_dir，可在界面左上角选择不同日志路径进行对比。

@浙大疏锦行
