前言：工具链

在QT+VTK的项目中，我们所说的工具链是指在通过CMake配置VTK的时候所选择的C++编译器环境是使用MSVC还是MinGW，由于MSVC+VTK无论是在兼容性还是性能上面，都较MinGW更具优势，因此我们通常选择的工具链是MSVC，本文主要介绍在window环境下安装和配置VTK9.x

1 Qt Creator的MSVC配置

首先配置Qr Creator的编译器为MSVC
在这里插入图片描述
按照如图配置构建套件Kit为MSVC，因此最好先安装Virtual Studio

2 CMake-GUI构建VTK源码并使用VS2022编译安装VTK

Step01：先从官网下载Window版本的Vtk源码，我这里下载的是vtk9.4.2，属于是比较新的版本了！

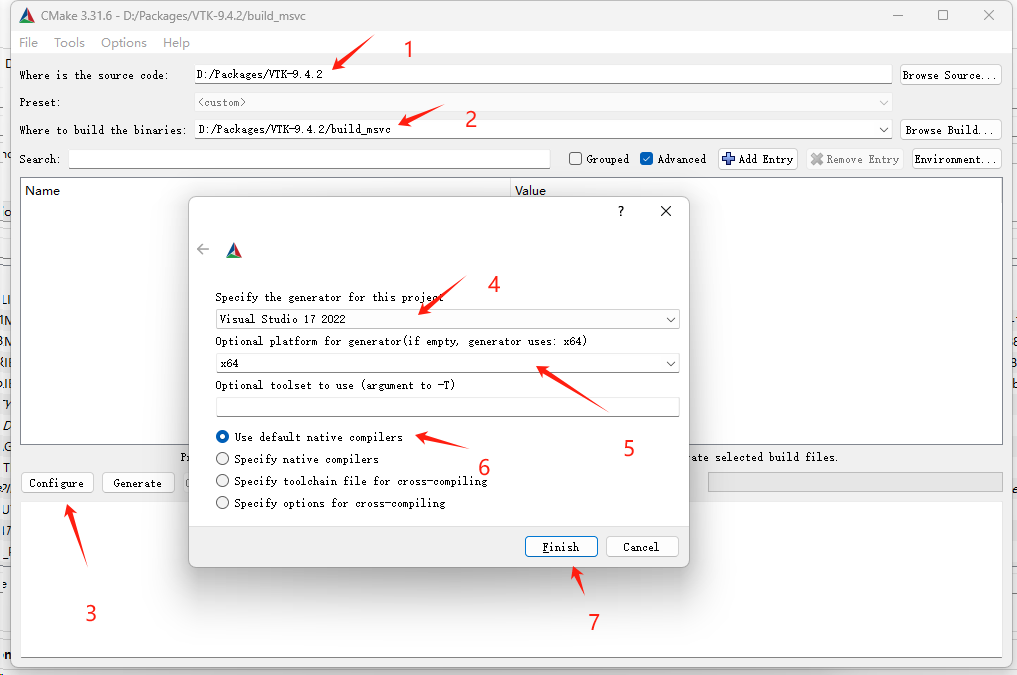

Step02：使用CMake-GUI，选择vtk源码路径（包含CMakeList.txt的目录，因为CMake工具是一句CMakeList.txt文件来进行项目构建的)，确定vtk构建后的保存路径，如下图所示

弹出对话框，供我们选择编译器，这个时候依据我们主机安装的VS版本选择MSVC的版本以及操作系统的位数（通常是64位）

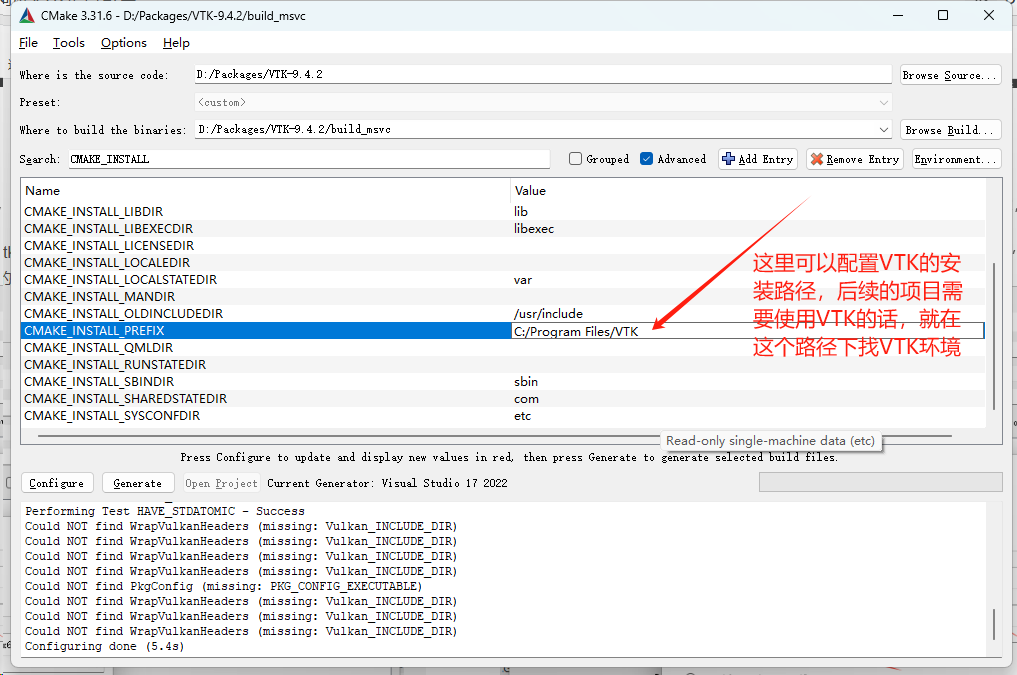

Step03：等待数分钟之后，配置Name/Value键值对，其目的是配置构建过程中的参数以符合我们对VTK库的需求，这里我们为了支持QT，进行了如下配置：
Step04：点击Generate生成适配于MSVC的解决方案，使用VS2022打开.sln（在D:/Packages/VTK-9.4.2/build_msvc下找.sln文件），进行如下操作

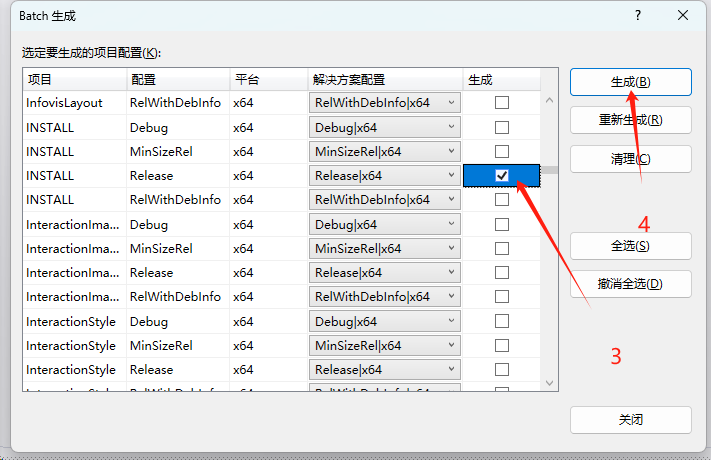

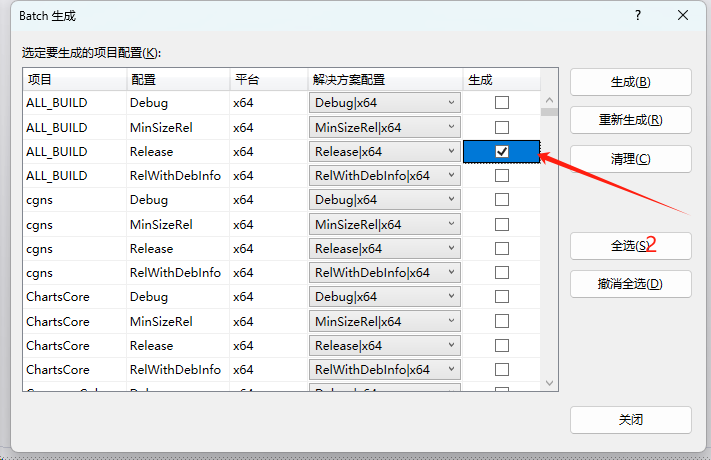

然后点击批生成，勾选ALL_BUILD和INSTALL（建议选择Release版本）

不出意外的话，你的VTK就配置安装成功了，你就可以在QT上使用VTK了…

3 在Qt项目中验证VTK是否安装成功

CMakeList.txt配置

# 设置VTK相关的变量：VTK_DIR应该指向.cmake的目录路径
set(VTK_INCLUDEDIRS "D:\\ProgramFiles\\VTK-9.4.2\\install_mssvc\\include\\vtk-9.4")
set(VTK_DIR "D:\\ProgramFiles\\VTK-9.4.2\\install_mssvc\\lib\\cmake\\vtk-9.4")
option(USE_QT "Use Qt with VTK" ON)# 寻找外部库VTK
find_package(VTK REQUIRED COMPONENTSCommonCoreCommonDataModelFiltersCoreFiltersGeneralGUISupportQtRenderingQtRenderingCoreRenderingOpenGL2InteractionStyle)

头文件

#include <vtkAutoInit.h>
VTK_MODULE_INIT(vtkRenderingOpenGL2);
VTK_MODULE_INIT(vtkInteractionStyle);
VTK_MODULE_INIT(vtkRenderingFreeType);// VTK核心组件
#include <vtkSmartPointer.h>
#include <vtkSphereSource.h>
#include <vtkPolyDataMapper.h>
#include <vtkActor.h>
#include <vtkRenderer.h>
#include <vtkGenericOpenGLRenderWindow.h>// VTK Qt集成组件（使用QVTKOpenGLWindow）
#include <QVTKOpenGLWindow.h>
#include <QVBoxLayout>
#include <QWidget>
#include <QSurfaceFormat>
#include <QWidget>

cpp文件

CWnd_3D::CWnd_3D(QWidget *parent): QWidget(parent), ui(new Ui::CWnd_3D)
{ui->setupUi(this);// 创建中央部件和布局QVBoxLayout* layout = new QVBoxLayout(this);// 创建VTK渲染组件vtkSmartPointer<vtkSphereSource> sphere = vtkSmartPointer<vtkSphereSource>::New();vtkSmartPointer<vtkPolyDataMapper> mapper = vtkSmartPointer<vtkPolyDataMapper>::New();vtkSmartPointer<vtkActor> actor = vtkSmartPointer<vtkActor>::New();vtkSmartPointer<vtkRenderer> renderer = vtkSmartPointer<vtkRenderer>::New();// 配置渲染管线sphere->Update();mapper->SetInputConnection(sphere->GetOutputPort());actor->SetMapper(mapper);renderer->AddActor(actor);renderer->SetBackground(0.7, 0.8, 0.8);// 创建渲染窗口vtkSmartPointer<vtkGenericOpenGLRenderWindow> renderWindow =vtkSmartPointer<vtkGenericOpenGLRenderWindow>::New();renderWindow->AddRenderer(renderer);// 创建QVTKOpenGLWindow并设置渲染窗口QVTKOpenGLWindow* vtkWindow = new QVTKOpenGLWindow();vtkWindow->setRenderWindow(renderWindow);// 将QWindow包装为QWidget以集成到布局中QWidget* vtkWidget = QWidget::createWindowContainer(vtkWindow, this);layout->addWidget(vtkWidget);
}
