Matlab中利用findpeaks找波峰和波谷

利用 findpeaks 工具箱函数可以找原始波形中的波峰，但是当单周期里出现多个极值，时findpeaks的判断会将极值也算入。

原波形 为250HZ的正弦波型，

findpeaks 寻找峰值函数


pks = findpeaks(data)

[pks,locs] = findpeaks(data) ------pks 对应峰值，locs 对应峰值位数

[...] = findpeaks(data,'minpeakheight',mph)----mph 设定峰值的最小高度

[...] = findpeaks(data,'minpeakdistance',mpd)----mpd 设定两峰值间的最小间隔数

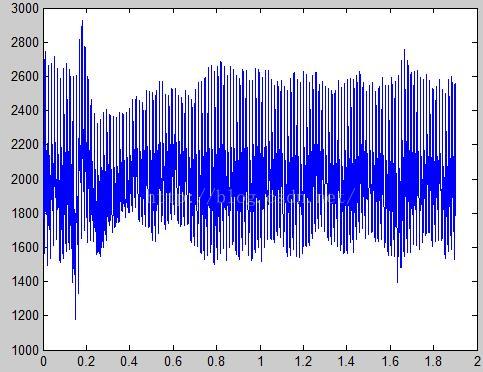

原始波形

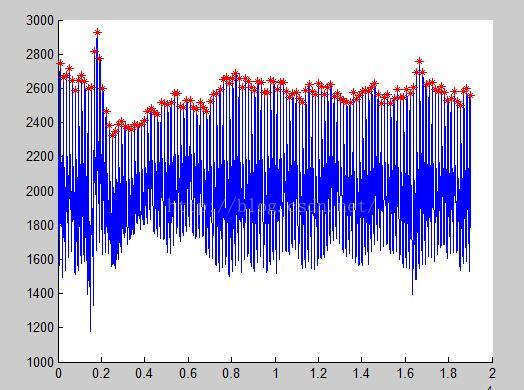

波峰查找和描绘

>> [maxv,maxl]=findpeaks(m,'minpeakdistance',100); %maxv峰峰值点  maxl：峰峰值点对应的位置   最小间隔=100

>> hold on
>> plot(t,m)                                                   %绘制原波形
>> plot(maxl,maxv,'*','color','R');                %绘制最大值点

通过增加 最小间隔条件 可以过滤掉单周期内的干扰极值          mpb的值 建议取       周期/1.5   具体看自己的波形做调整

波谷查找和描绘

由于findpeaks不带直接查找波谷，因此需要用些方法来查找，网上的diff方法，不适用于单周期内有干扰极值的情况。

因此我还是采用了findpeaks

首先  将原波形数据 “取反”      m=原始数据（数组类型）

nm=3000-m ;    %  3000是原始数据中的最大值限度

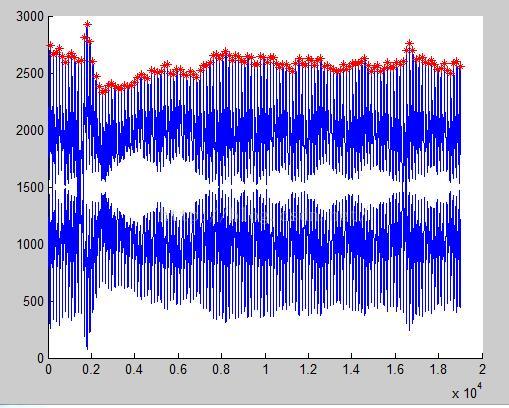

取反后的波形如图

然后再使用findpeaks 找出取反后的波形中的峰峰值的位置即可

程序：

nm=3000-m(t);% 数组整体减

[minv,minl]=findpeaks(nm,'minpeakdistance',100); %maxv峰峰值点  maxl：峰峰值点对应的位置

hold on

plot(t,m)

plot(minl,m(minl),'*','color','G');                %绘制最大值点

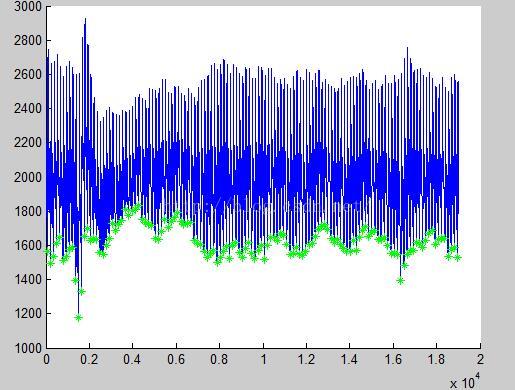

实现的波谷波形

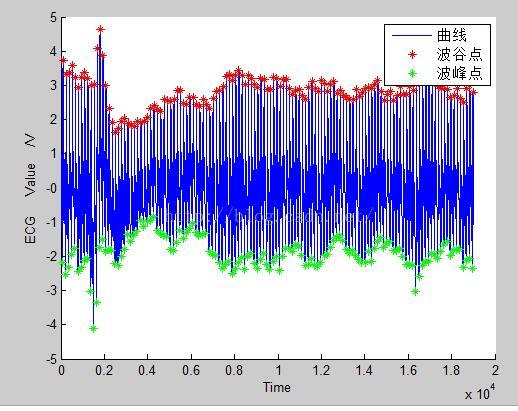

最后的波峰波谷波形
