Spring MVC DataBinder

我们都知道Spring MVC在处理HTTP请求的时候的数据都是来自于HTTP 请求。这不是废话吗，：）！ 那么Spring MVC是如何把HTTP中的请求中的数据纳入到其中呢？我们都知道Spring MVC处理HTTP请求是通过DispatcherServlet来做为拦截请求的。DispatcherServlet是一个Ja va EE中的Servlet，可以从Servlet容器(e.g. Tomcat) 获取到HTTP请求传过来的报文封装的HttpServletRequest 。

由之前的BLOG – Spring MVC DispatcherServlet,我们可以知道Spring MVC最终是通过反射来调用定义在Controller中标注了@RequestMapping的方法。其中数据绑定的入口是InvocableHandlerMethod#getMethodArgumentValues方法。

下面先把调用的时序图弄出来。由于方法调用过深就画了2个时序图：

1. DataBinder:数据绑定,把HttpServletRequest中的数据纳入到Spring的管理。
2. setPropertyValues:设置property到Controller标注了@RequestMapping的方法参数中。

1、DataBinder

把HttpServletRequest中的参数放入到Spring中的DataBinder对象中。

在这个过程中在ModelAttributeMethodProcessor#resolveArgument通过下面的代码创建空的方法参数对象实例:

Object attribute = (mavContainer.containsAttribute(name) ? mavContainer.getModel().get(name) :createAttribute(name, parameter, binderFactory, webRequest));

创建的这个空的实例是作为下一步setPropertyValue利用内省来进行塞值 作准备的。

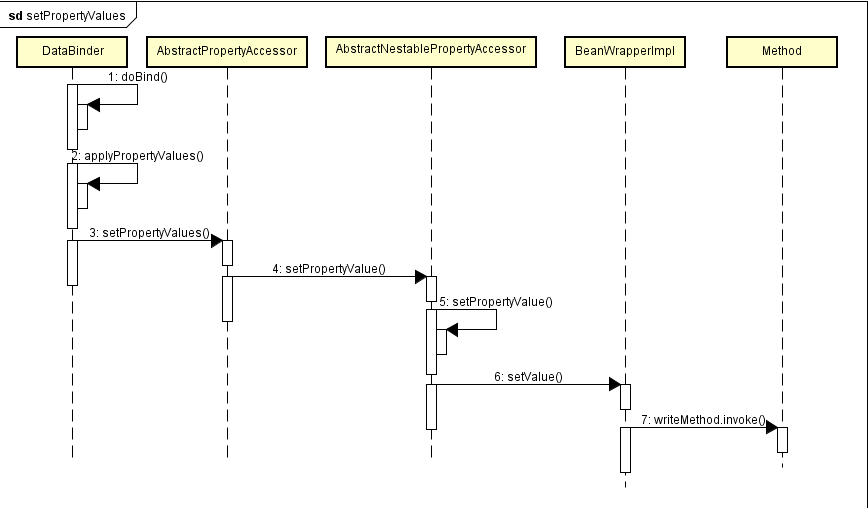

2、setPropertyValues

通过第一步中实例化这一个需要把HTTP请求中的值放入到Spring MVC中的参数对象当中。当然最外层是foreach的把Spring MVC Controller中的方法参数创建出来给后面的反射调用。

3、DataBinder类图

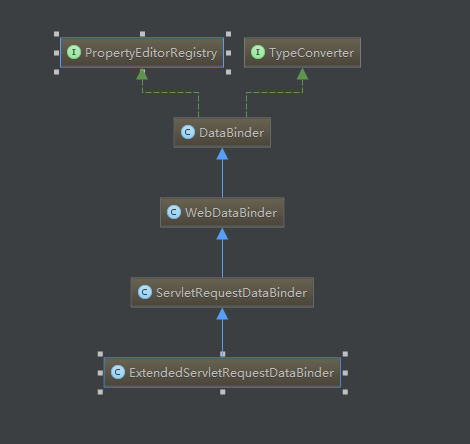

在Spring MVC中使用DataBinder的实例是ExtendedServletRequestDataBinder。我们先来看一下它的类图:

这个类图是不是和之前Spring IOC依赖注入中的BeanWrapper的有点差不多，只是它是简化版本的依赖注入.

而且Spring MVC当中创建WebDataBinder是通过工厂方法模式来创建的，下面WebDataBinderFactory的类继承图:

下面来分析这个Spring MVC中是何时把数据真正纳入到DataBinder当中的。具体是在第一步DataBinder当中ModelAttributeMethodProcessor#resolveArgument中的下面的方法当中创建的:

WebDataBinder binder = binderFactory.createBinder(webRequest, attribute, name);

当然这个创建过程还有很多细节，我这个只是给大家给个抛砖引玉的作用。如果大家感兴趣，可以自己去看看源代码。

这下子就把Spring MVC就把HttpServletRequest当中的参数纳入到Spring当中，然后再把数据通过内省把数据塞到Spring MVC当中Controller当中标注了@RequestMapping的方法中。我们就可以来分析一下Spring MVC处理Servlet的步骤:

1. @RequestMapping:初始化数据把URL与Controller当中的方法创建出来。
2. DispacherServlet：通过doService统一处理HTTP请求通过URL。
3. DataBinder:在HttpServletRequest中的参数塞值到@RequestMapping的方法中。
4. 利用反射调用@RequestMapping方法，返回值渲染到HttpServletRespinse中展现到页面。
