【Doris基础】Apache Doris中的Segment详解：存储与查询的核心组件

目录

1 Segment概述

1.1 什么是Segment

1.2 Segment的重要性

2 Segment的物理结构

2.1 Segment文件组成

2.2 列数据存储格式

3 Segment的生命周期

3.1 Segment创建

3.2 Segment合并(Compaction)

3.3 Segment过期与清理

4 Segment与查询处理

4.1 查询中的Segment剪枝

4.2 并行查询处理

5 Segment优化策略

5.1 Segment大小优化

5.2 索引优化

5.3 数据组织优化

6 Segment监控与管理

6.1 关键监控指标

6.2 常用管理命令

7 Segment高级特性

7.1 部分更新

7.2 物化视图Segment

7.3 Segment缓存

8 总结

1 Segment概述

Apache Doris（原百度Palo）是一个现代化的MPP（大规模并行处理）分析型数据库系统，而Segment是Doris存储引擎中的核心概念之一。理解Segment对于深入掌握Doris的工作原理和性能优化至关重要。

1.1 什么是Segment

在Doris中，Segment是指表数据按照分区(Partition)和分桶(Bucket)规则划分后，每个Tablet内部进一步划分的数据单元。它是Doris中最小的物理存储单元，也是数据导入、压缩、合并(Compaction)和查询处理的基本单位。

1.2 Segment的重要性

Segment的设计直接影响着Doris的多个关键性能指标：

• 查询性能：查询时只需要扫描相关的Segment，避免全表扫描
• 导入性能：数据可以并行写入多个Segment
• 存储效率：Segment级别的压缩和编码优化存储空间
• 数据新鲜度：通过Segment实现数据的快速导入和可见

2 Segment的物理结构

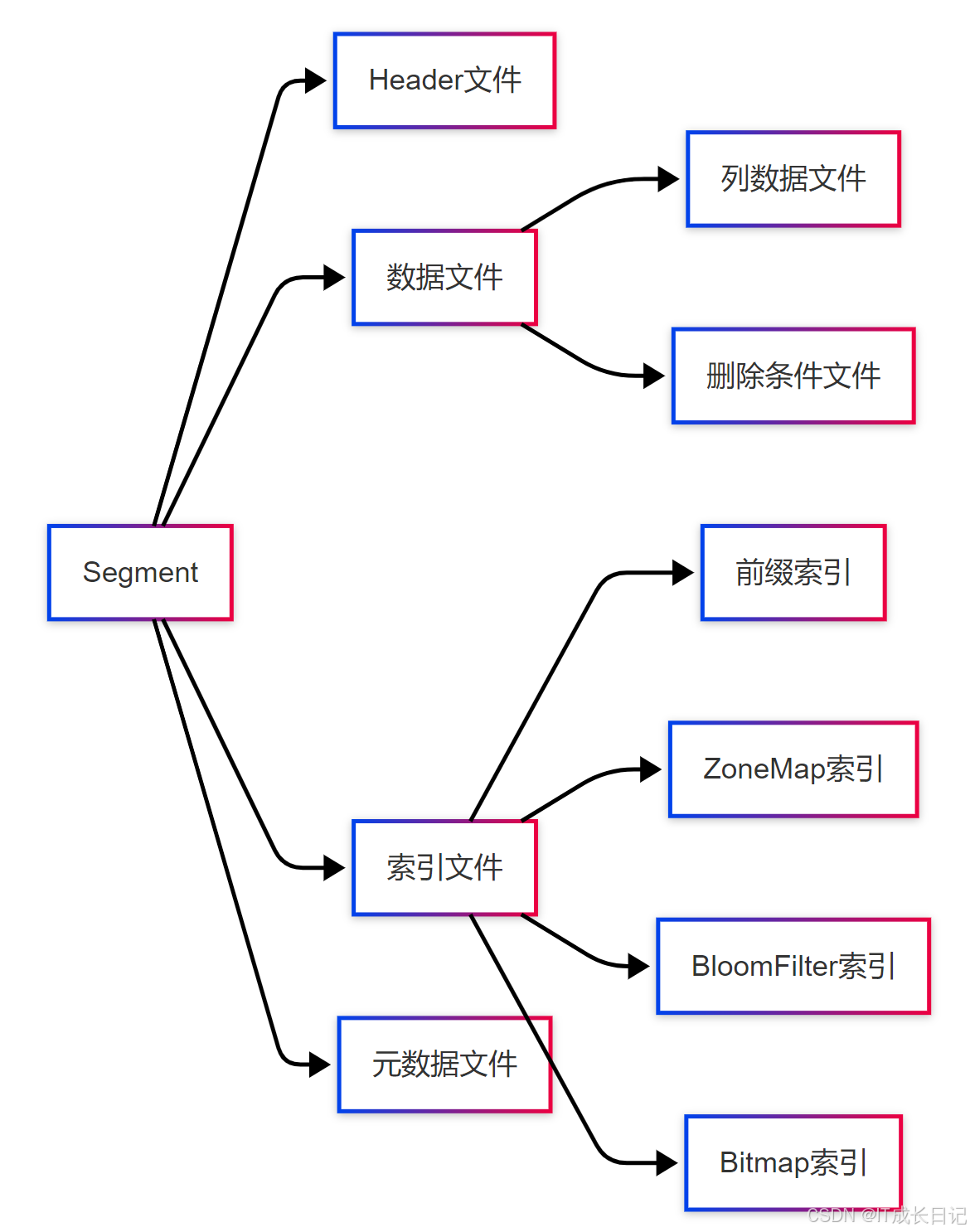

2.1 Segment文件组成

每个Segment在物理存储上由多个文件组成，典型的Segment文件结构如下：

文件组成说明：

Header文件：存储Segment的元信息，如版本号、行数、创建时间等

数据文件：

• 列数据文件：存储实际的列数据，采用列式存储格式
• 删除条件文件：记录该Segment中被标记删除的数据

索引文件：

• 前缀索引：加速等值查询和范围查询
• ZoneMap索引：存储每个数据块的min/max值，用于快速过滤
• BloomFilter索引：用于高效判断数据是否存在
• Bitmap索引：适用于低基数列的高效过滤

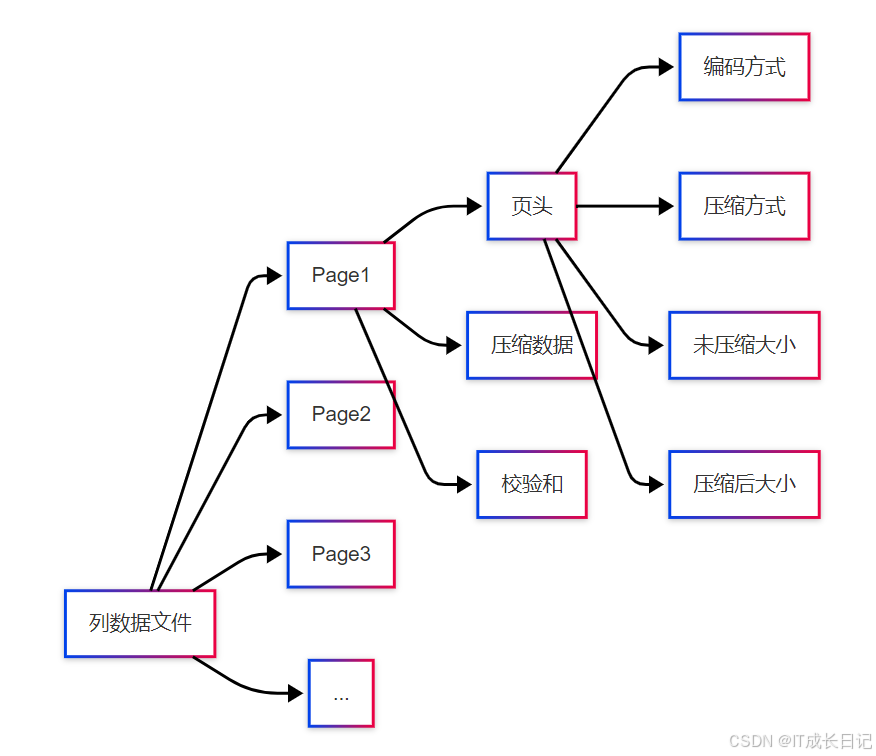

2.2 列数据存储格式

Doris中的Segment采用列式存储格式，每个列的数据独立存储。列数据文件内部又分为多个数据页(Page)，每个Page是压缩和编码的基本单位。

列存储优势：

• 高压缩率：同类数据压缩效果更好
• 查询高效：只需读取查询涉及的列
• 向量化执行：适合现代CPU的SIMD指令

3 Segment的生命周期

3.1 Segment创建

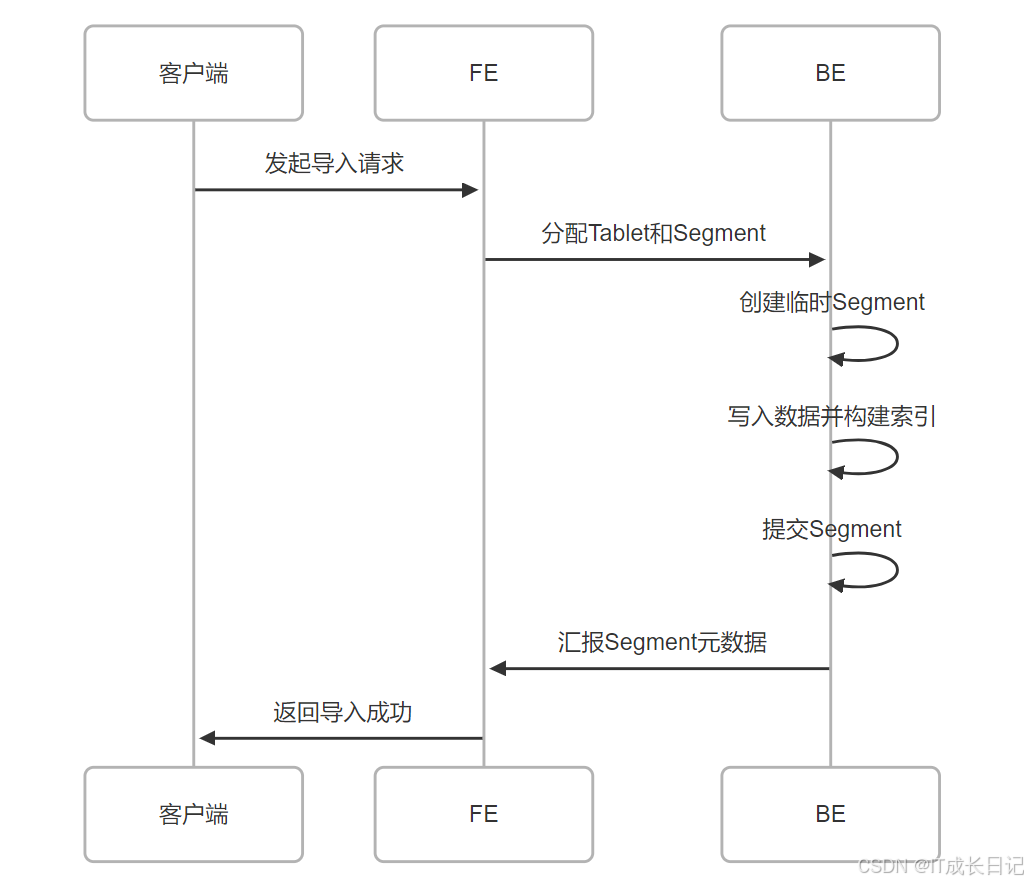

Segment在数据导入时创建，主要流程如下：

关键步骤说明：

• 分配Tablet和Segment：FE根据分区分桶规则确定数据应该写入哪个Tablet，并在对应的BE上创建Segment

• 创建临时Segment：BE先创建临时Segment接收数据
• 写入数据：数据按列组织，并构建各类索引
• 提交Segment：数据写入完成后，临时Segment转为正式Segment
• 元数据汇报：BE向FE汇报新增的Segment信息

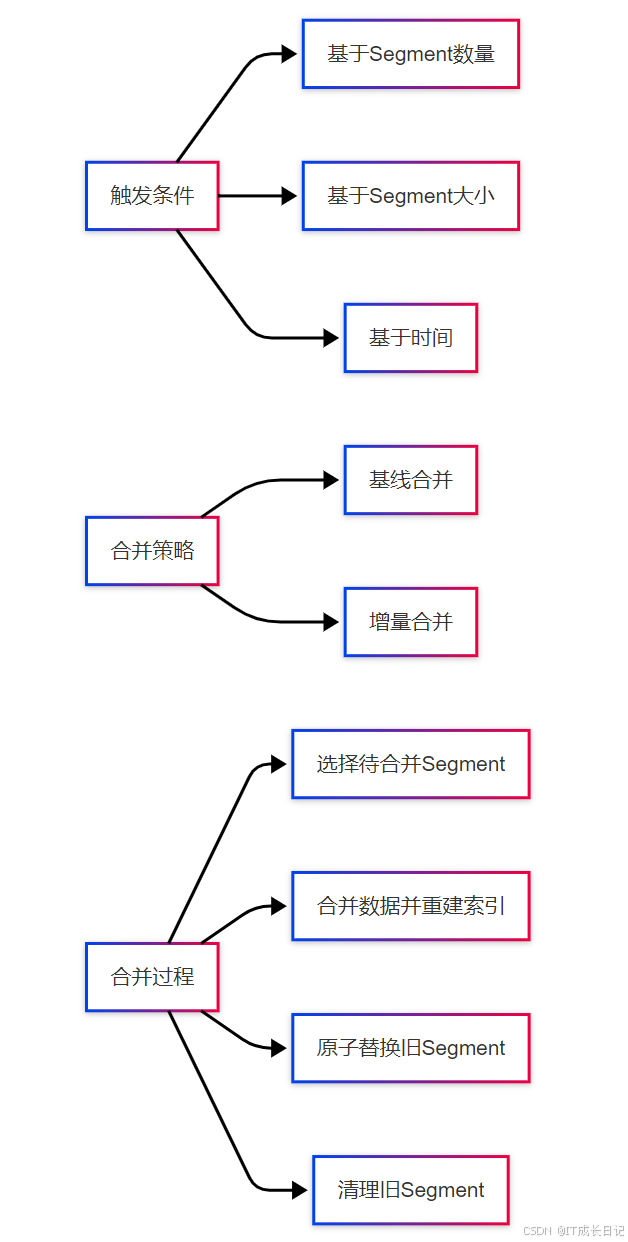

3.2 Segment合并(Compaction)

随着数据不断导入，系统中会积累大量小Segment，影响查询性能。Doris通过Compaction过程合并小Segment。

合并类型：

• 基线合并(Base Compaction)：合并多个Segment为一个较大的Segment
• 增量合并(Cumulative Compaction)：合并最近导入的小Segment

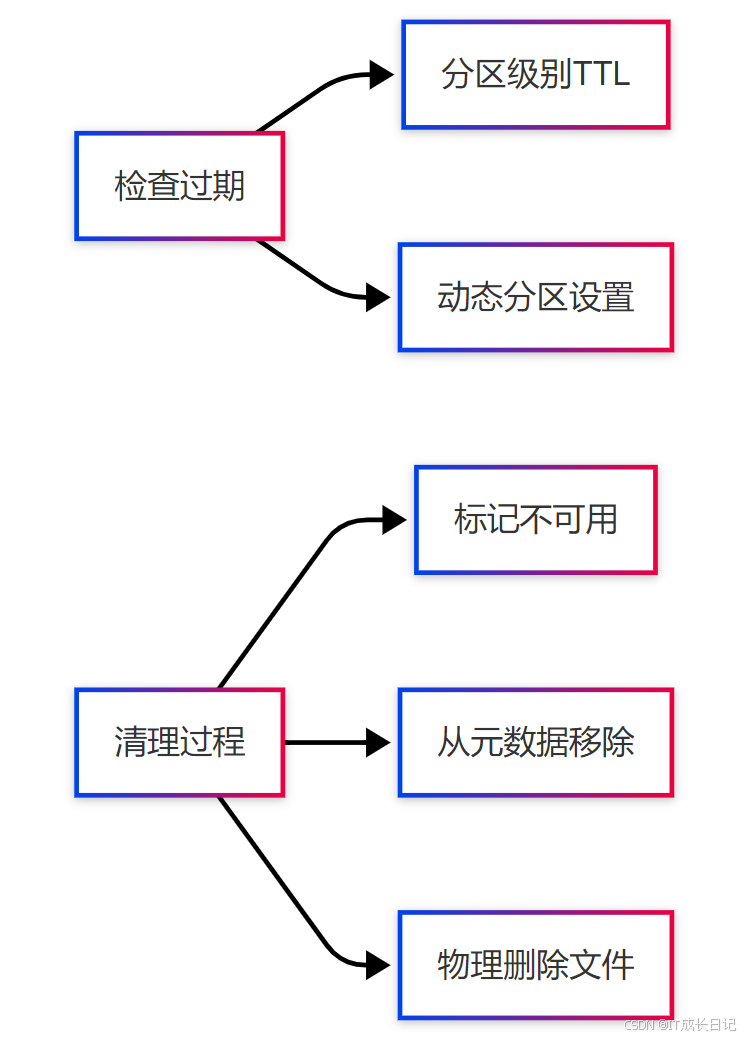

3.3 Segment过期与清理

Segment会根据表的TTL(Time-To-Live)设置自动过期并被清理：

4 Segment与查询处理

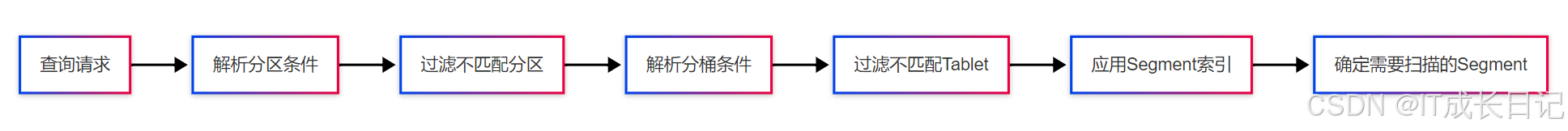

4.1 查询中的Segment剪枝

Doris查询引擎会尽可能跳过不相关的Segment，这一过程称为Segment剪枝：

分区剪枝：利用分区条件跳过整个分区

分桶剪枝：利用分桶条件跳过不相关的Tablet

Segment级剪枝：

• 使用ZoneMap索引跳过不包含目标数据的Segment
• 使用BloomFilter快速判断数据是否存在

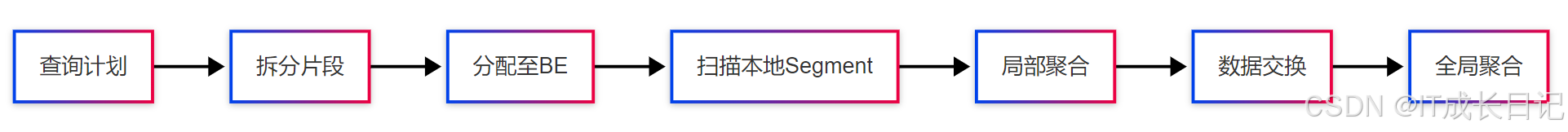

4.2 并行查询处理

Doris的MPP架构可以在多个Segment上并行执行查询：

5 Segment优化策略

5.1 Segment大小优化

合理的Segment大小对性能至关重要：

• 过小Segment问题：
  • 元数据膨胀
  • 查询时需要打开大量文件
  • Compaction压力大
• 过大Segment问题：
  • 导入延迟高
  • 不利于并行查询
  • 故障恢复成本高

推荐配置：

• 单个Segment大小建议在100MB-1GB之间
• 通过tablet_size参数控制Tablet大小间接影响Segment大小

5.2 索引优化

索引选择策略：

• 高基数列：BloomFilter或前缀索引
• 低基数列：Bitmap索引
• 数值范围查询：ZoneMap索引
• 等值查询：前缀索引

5.3 数据组织优化

6 Segment监控与管理

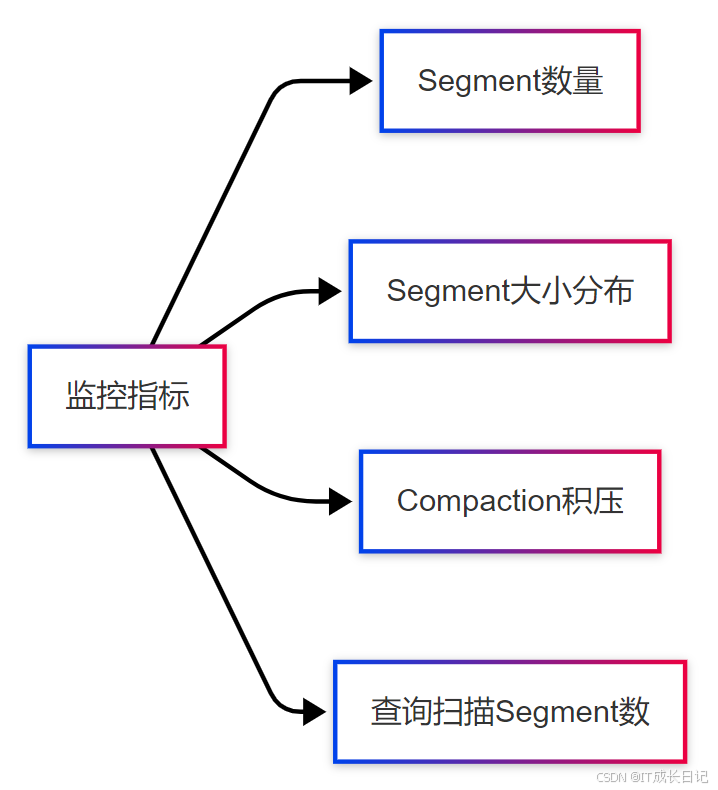

6.1 关键监控指标

6.2 常用管理命令

SHOW TABLETS FROM table_name;

ADMIN COMPACT TABLE table_name;

SHOW TABLET tablet_id;

7 Segment高级特性

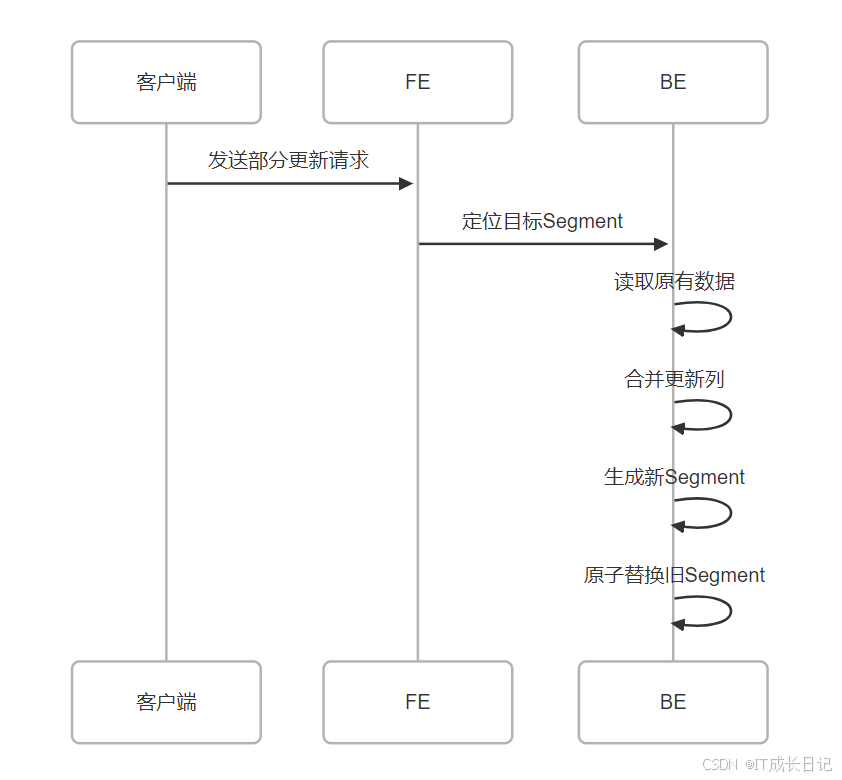

7.1 部分更新

Doris支持Segment级别的部分列更新：

7.2 物化视图Segment

物化视图在Doris中也以Segment形式存储：

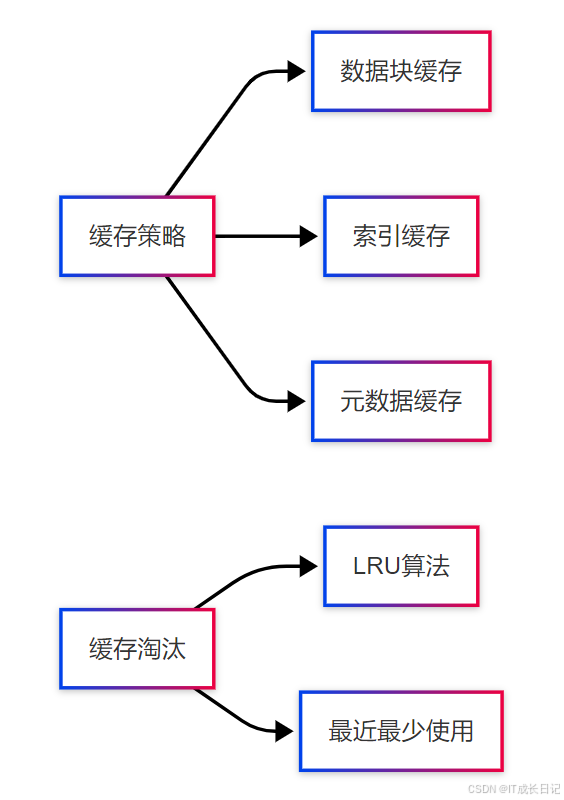

7.3 Segment缓存

BE会缓存热点Segment数据加速查询：

8 总结

Segment作为Doris存储引擎的核心组件，其设计直接影响系统的导入性能、查询效率和存储成本。通过合理配置Segment大小、精心设计索引策略以及有效管理Segment生命周期，可以充分发挥Doris在高性能分析场景下的优势。

在实际应用中，建议根据业务特点监控Segment相关指标，定期优化表结构，并利用Doris提供的丰富工具进行性能调优，以获得最佳的系统表现。
